ТУРБОКОМПРЕССОР

№

Номер

детали

Наименование детали

Кол-во

1

CQ34008

Гайка

5

2

Q40308

Пружинная шайба

5

3

Q40108

Шайба

5

4

1118021-X3

Выхлопная труба

1

5

1118022-Y01

Прокладка

1

6

1118010-X3

TB 28 турбокомпрессор в сборе

1

7

1118035-Y04

Трубка подачи масла

1

8

CQ1200822

Шпилька

5

9

CQ1201035

Шпилька

3

10

CQ1461025

Болт

2

11

1118045-Y06

Трубка слива масла

1

12

1118046-Y01

Штуцер

1

13

1118017-Y01

Гайка

4

14

Q40308

Пружинная шайба

4

15

Q40108

Шайба

4

16

1118016-Y01

Шпилька

4

17

1118011-Y01

Прокладка

1

18

1118038AY01

Штуцер

1

19

1002039-01

Шайба

2

20

1118032-Y01

Штуцер

2

21

1008012C101

Патрубок турбокомпрессора

1

22

1118014C101

Патрубок турбокомпрессора

подводящий

1

23

1118013C101

Патрубок турбокомпрессора

отводящий

1

24

CQ67680B

Хомут

2

25

CQ67660B

Хомут

2

26

1118068-Y06

Переходник

1

27

1118090-Y06

Штуцер

1

28

3551093-X2

Переходник

2

29

1118031-Y01

Штуцер

1

30

1104087-D1

Шайба

2

31

1104086-D1

Шайба

1

32

1118052-X3

Патрубок

1





73

Исп. Царапкин В.М.
Т.65-25-42

КОРОБКА ПЕРЕДАЧ LC5T35(C2Q01)

(BP10651710201)

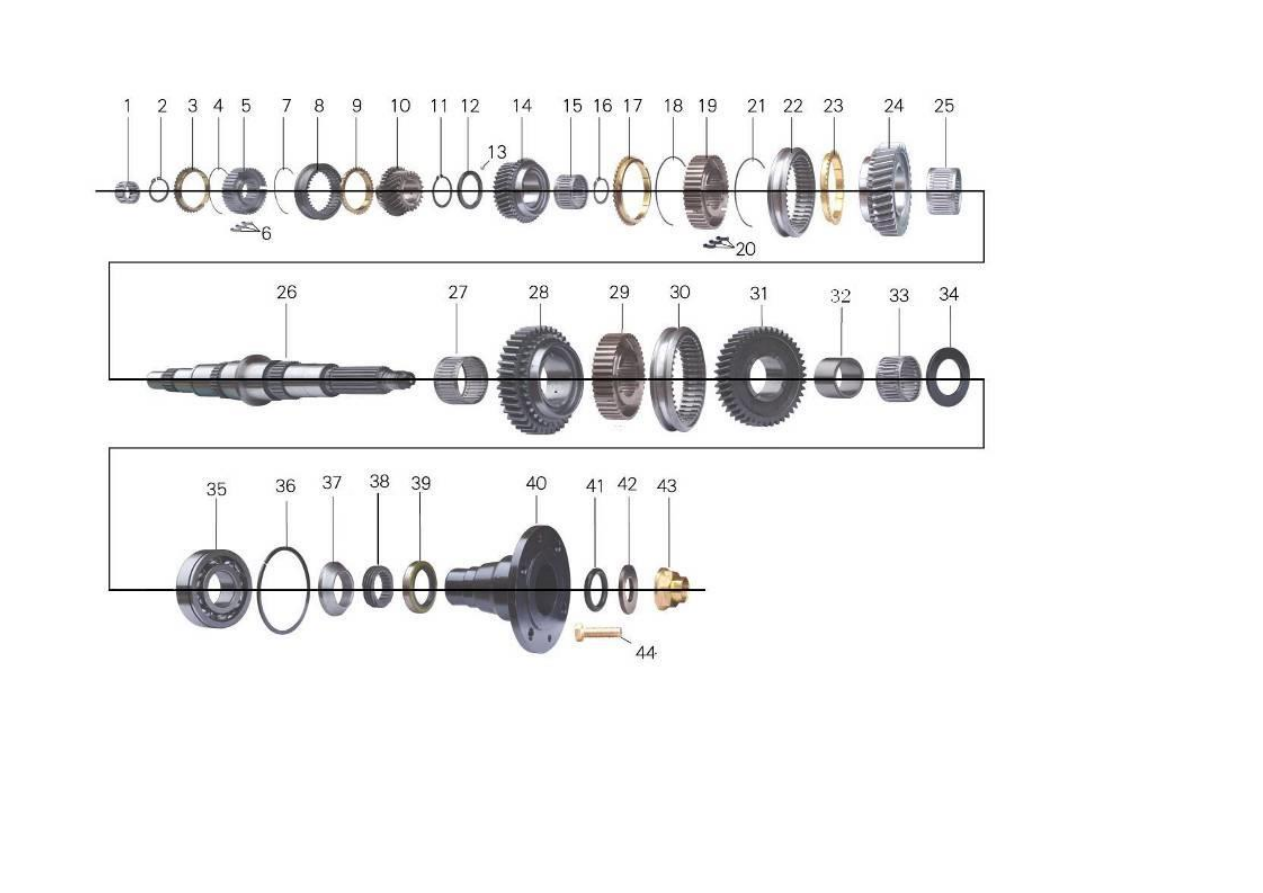

Вал вторичный
