Самосвал Beifang Benchi. Руководство - часть 1



5





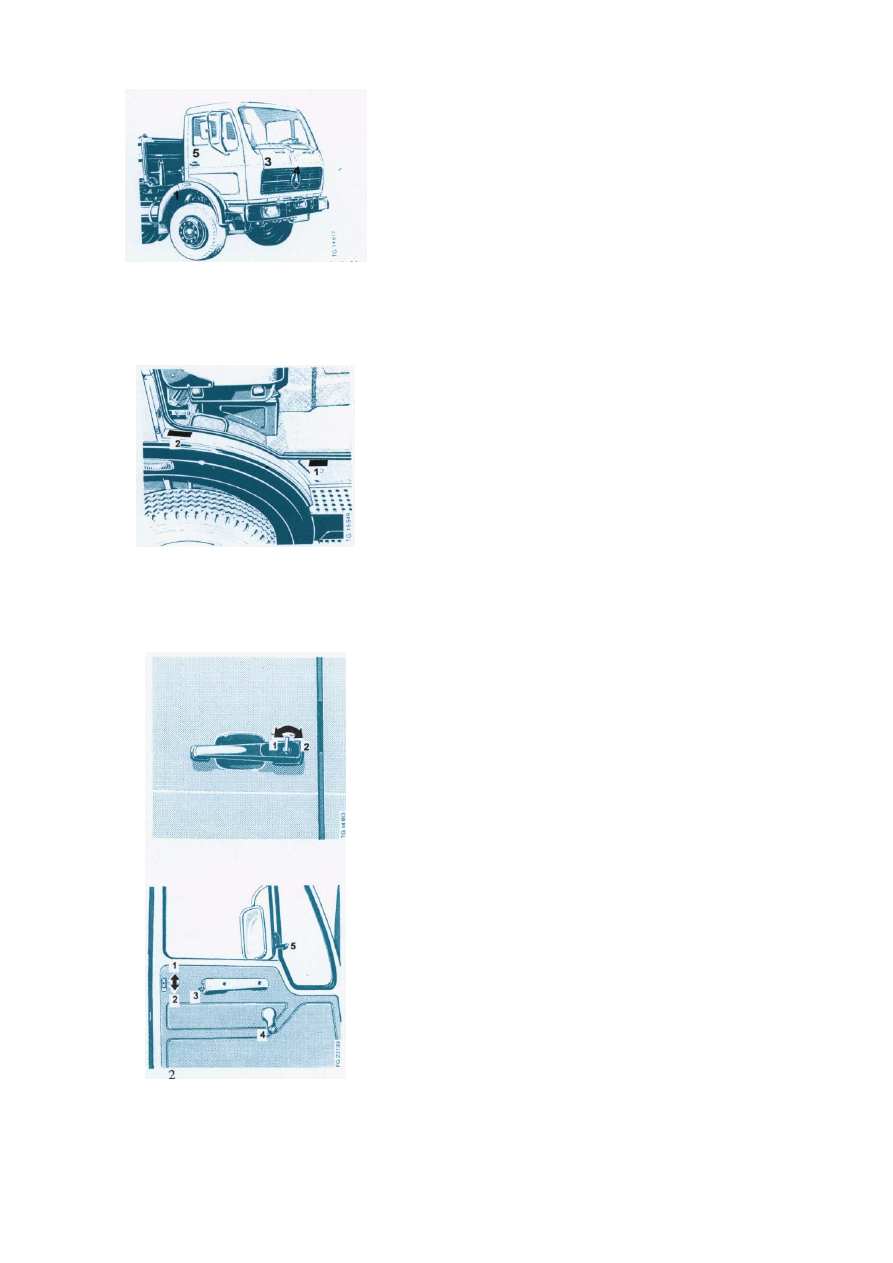

1. номер VIN (на правой передней части рамы)
2. заводской номер кабины (на левой передней
части рамы) 3. номер артикула 4. Марка «Бэй-
фан-БЭНЦ» 5. код продажи



1.  этикетка  (типаж  машины,  качественные  па-
раметры и т.д.) 2. табличка маркировки на ка-
бине

1 Серийный номер и маркировка автомобиля
На сопроводительном документе карточки данных написали тип
автомобили, тип двигателя, критерий дренажа, общее качество и
т.д.  Когда  заказали  запчасти  и  запросили  технические  детали,
нужны такие данные.
Машина  поставила  следующие  карточки  технические  дан-
ных:

Карточка

№1: «Таблица технического параметра для регистра-

ции  мотора-вагона»,  для  регистрации  основного  параметра  ма-
шины.

Карточка

№2: «Карточка-паспорт»,  для  регистрации  типа  ма-

шины, типа двигателя и т.д.






2

Органы управления и оборудование кабины



2.1 Открытие двери
Открытие двери снаружи
1. Открыть дверь:
    Поставьте ключ в замок и вращайте налево, и замок открыва-
ется.
2. Замкнуть дверь:
    Закройте дверь и вращайте ключ направо, дверь замыкается.

Внутреннее открытие двери и окон
1. Замок не замкнулся;
2. Замок замкнулся (отпустите дверную ручку вниз);
3.  Дверная  ручка  (при  открытии  двери,  нажмите  дверную  руч-
ку);
4. Ручка окна;
5.  Кнопка  блокировки  форточки  (при  открытии  форточки  надо
сначала нажать кнопку, и потом вращайте ручку).





6

2.2 Регулирование сиденья

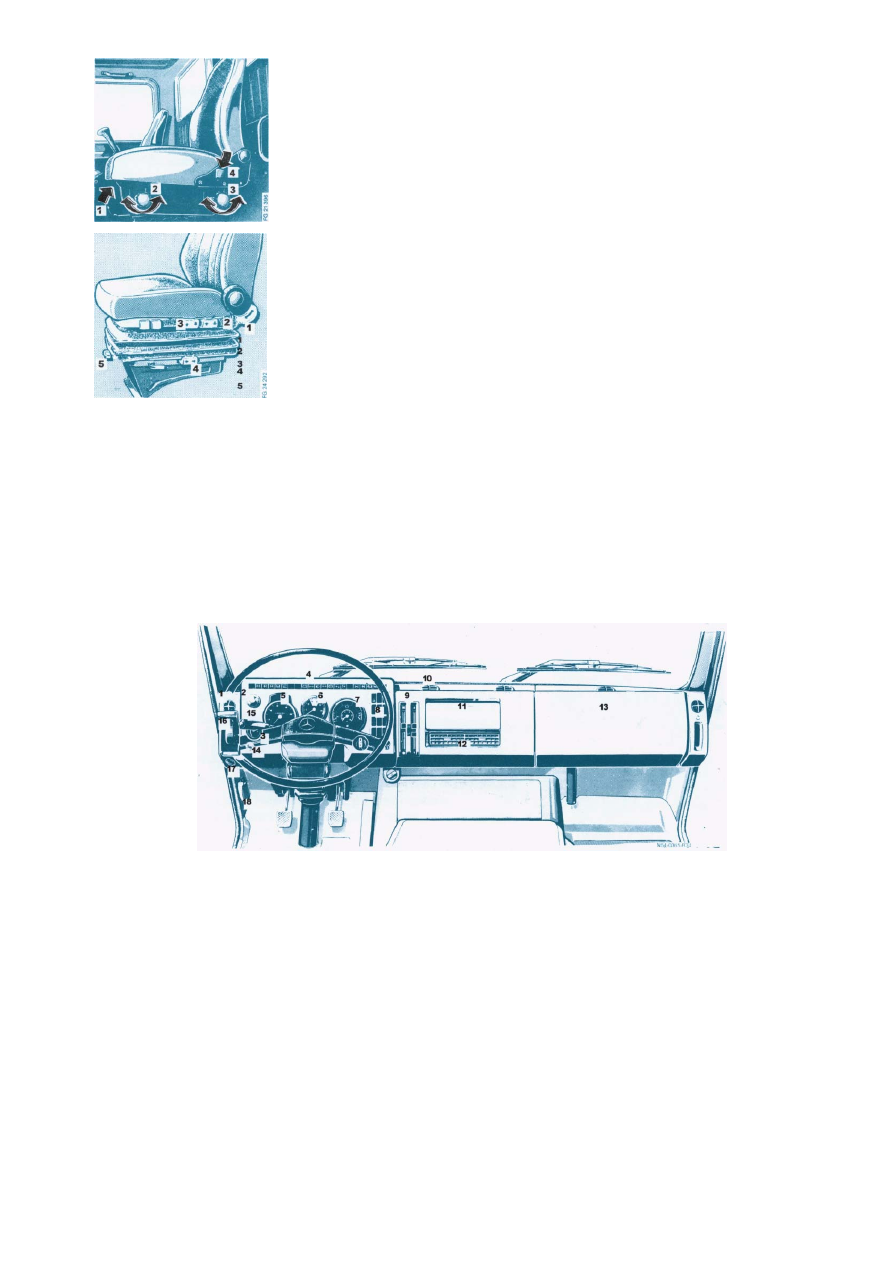

1. Регулирование сиденья ЯНЧЖОУ ЯНЦЗЫ
Регулировка сиденья вперёд и назад: поднимите рычаг 1;
Регулировка высоты положения передней части сиденья: вращайте рычаг 2;
Регулировка высоты положения задней части сиденья: вращайте рычаг 3;
Регулировка наклона спинки сиденья: опустите рычаг 4.
2. Регулирование сиденья СИЯНЬ ХУАТАЙ
Регулировка наклона спинки сиденья: поднимите рычаг 1, вращайте регулятор спин-
ки до подходящего положения. Когда отпустите рычаг, то спинка будет заблокирова-
на.
Регулировка высоты положения задней части сиденья: поднимите рычаг 2, прибавьте
(или убавьте) задней части сиденья подходящее давление, чтобы задняя часть сиде-
нья опускалась (или поднималась).
Регулировка  высоты  положения  передней  части  сиденья:  поднимите  рычаг 3, при-
бавьте (или убавьте) передней части подушки подходящие давление, чтобы передняя
часть сиденья опускалась (или поднималась).
Регулировка жёсткости сиденья: по состоянию дороги и весу тела водителя вращайте
маховичок 4, чтобы  указатель  показал  подходящее  место,  диапазон  регулировки:

40

～130kg. (Нельзя выходить за пределы регулировки).

Регулировка сиденья вперёд и назад: поднимите рычаг 5 и двигайте сиденье вперёд
или назад до подходящего места. Когда отпустите рычаг, то сиденье заблокируется.




2.3 Панель приборов и органы управления



1. Боковые сопла подачи воздуха;
2. Индикатор засоренности воздушного фильтра;
3. Заглушка;
4. Блок контрольных ламп;
5. Спидометр;
6. Тахометр двигателя;
7. Комплекс приборов;
8. Блок переключателей;
9. Отопление и вентиляция;

10. Сопл для подачи воздуха;
11. Пепельница;
12. Центральное сопло подачи воздуха;
13. Крышка блока предохранителей;
14. Выходное гнездо на 24 В;
15. Комбинированный переключатель;
16. Ручка управления ручным тормозом;
17. Нижнее сопло подачи воздуха;
18. Ручка для открытия облицовочной решетки.



7



2.4 Панель приборов

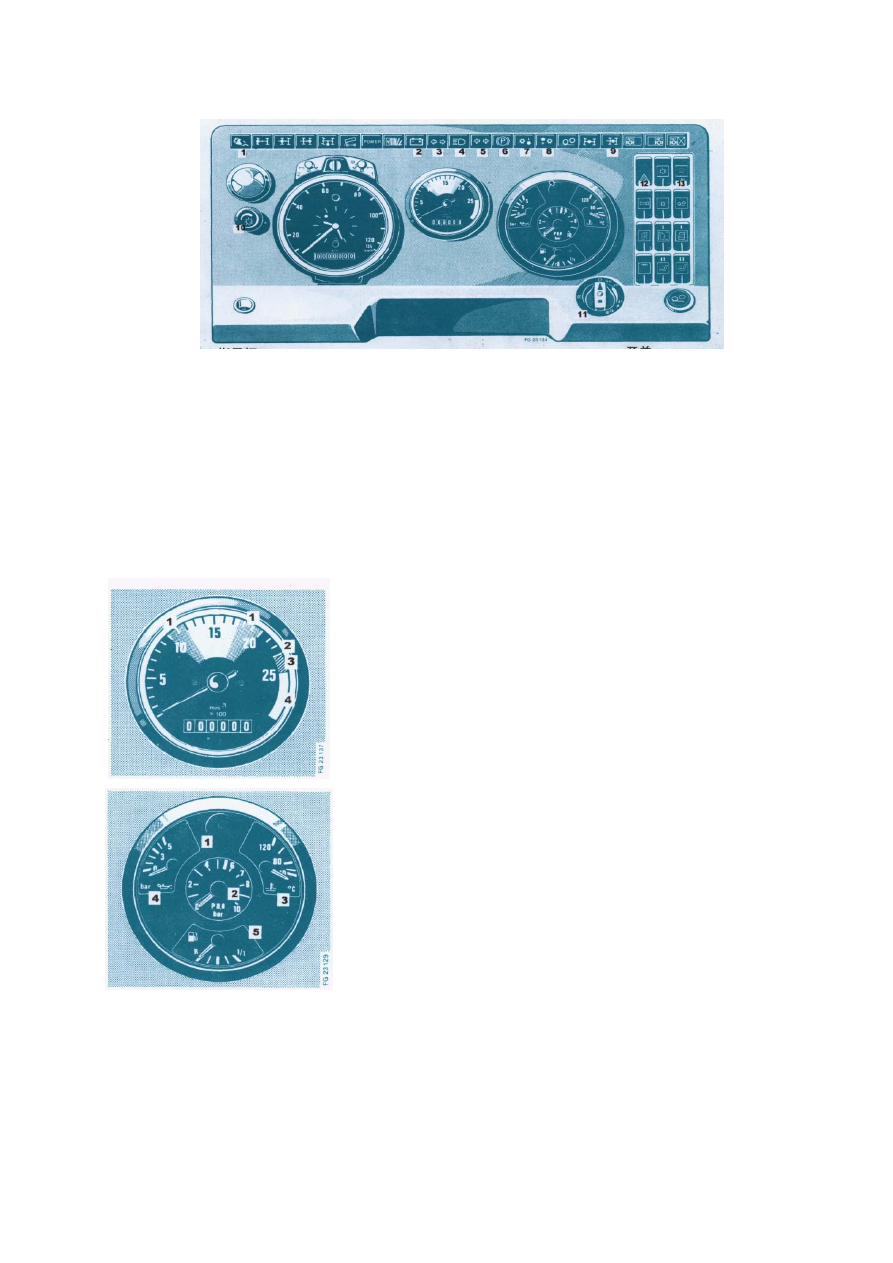

Блок контрольных ламп:
1. Предварительный прогрев перед пуском
2. Сигнальная лампочка зарядки
3. Сигнал указателей поворота тягача
4. Сигнал дальнего света
5. Сигнал указателей поворота прицепа
6. Сигнал стояночной тормозной системы
7. Сигнал положения пониженной передачи

8. Сигнал положения повышенной передачи
9. Сигнал блокировки межосевого дифференциала
Переключатели:
10. Выключатель подсветки панели приборов
11. Переключатель освещения
12. Выключатель аварийной сигнализации
13.Выключатель задних фонарей прицепа





2.5 Тахометр двигателя
1. Экономная зона (зелёная).
2. Рабочая зона (для полной нагрузки).
3. Зона максимальных нагрузок. Необходимо избегать.
4. Зона опасного режима для двигателя (Опасно!)




2.6 Комплекс приборов
1. Лампочка-указатель давления в тормозной системе.
2. Двухстрелочный манометр:
    Первая стрелка - давление воздуха в первом контуре;
    Вторая стрелка - давление воздуха во втором контуре;
3. Указатель температуры жидкости в системе охлаждения;
4. Указатель давления масла в двигателе;
5. Указатель уровня топлива.





8



2.7 Переключатель комбинированный

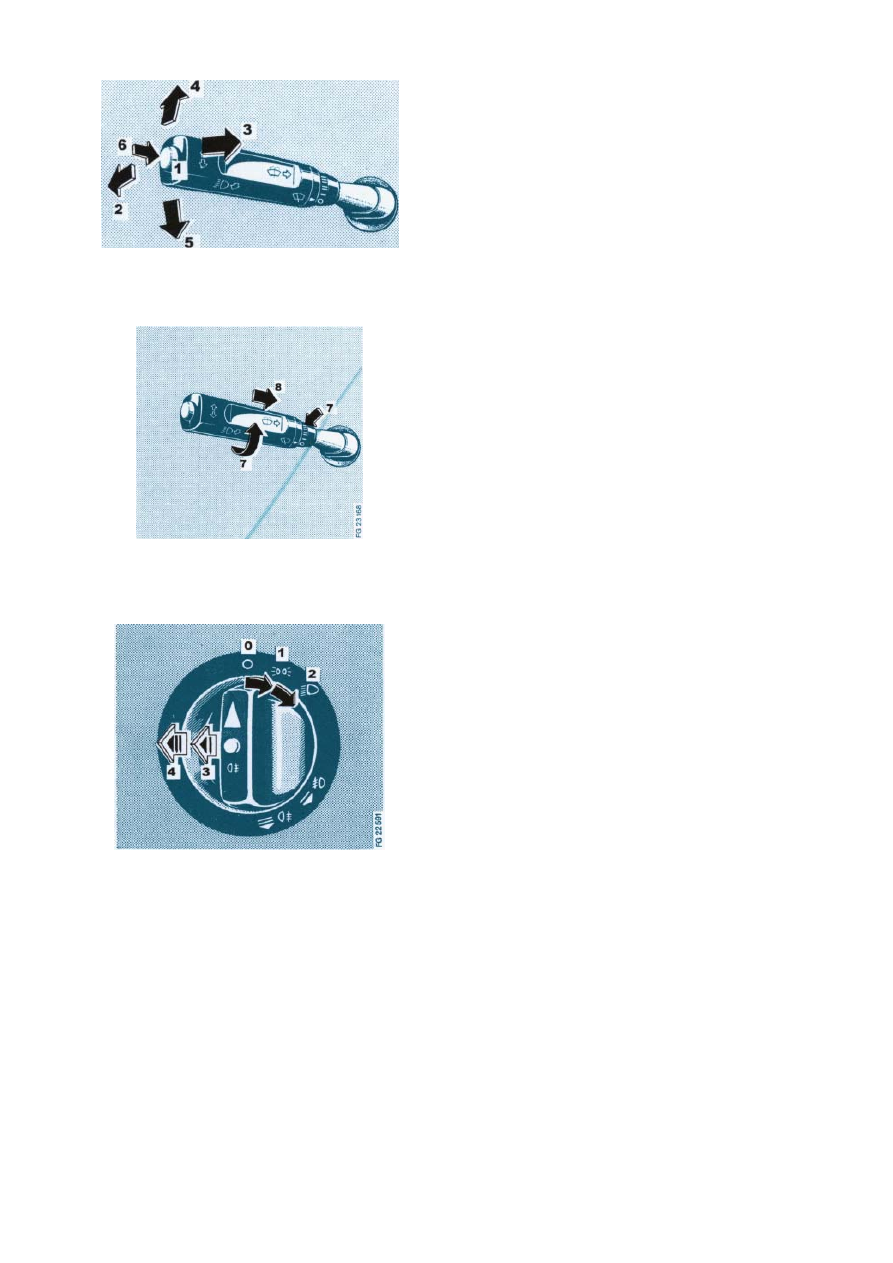

1. Ближний свет
2. Дальний свет (опустите ручку)
3. Яркость фар (Поднимите ручку)
4.  Указатель  правого  поворота  (крайнее  положение  фиксируе-
мое)
5.  Указатель  левого  поворота  (крайнее  положение  фиксируе-
мое)
6. Кнопка звукового сигнала



7. Управление стеклоочистителями:

“0” - Выключено

“Ⅰ”- Прерывистый режим работы стеклоочистителя.

“Ⅱ”- 1-я скорость стеклоочистителя.

“Ⅲ”- 2-я скорость стеклоочистителя.

8. Управление стклоомывателем:
отодвинуть рычажок = включение стеклоомывателя.
Периодически проверяйте стеклоочистители.
Периодически  проверяйте  форсунки  стклоомывателей,  при
необходимости очистить.





2.8 Центральный переключатель света
0. Положение выключено;
1. Габаритные огни;
2. Главный свет;
3. В положениях 1 или 2, потяните ручку, для дополнительного
включения противотуманных фонарей;
4. В положениях 1 и 2, потяните ручку ещё раз, для дополни-
тельного  включения  передних  и  задних противотуманных  фо-
нарей.
