ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



35



4.

описание технического обслуживания

4.1

 правила технического обслуживания

Строгое исполнение правил техобслуживаний тракторов является эффективным мероприятием для продления срока службы трактора и снижения аварий .

Техобслуживание тракторов серии TE25 разделяется на техобслуживание каждой смены 、техобслуживание через 50h 、техобслуживание через200h 、техобслуживание через400h 、техобслуживание

через 800h 、техобслуживание через1600h.

n

техобслуживание каждой смены

l

Удаление пыли и масляной грязи с трактора . В случае работа трактора проводится при услоуии летучих песков следует очистить воздушный фильтр .

l

Проверка состояния крепления наружных крепежей трактора, в частности состояния ослабления болтов передних и задних колес , при необходимости их закрепить .

l

Проверка  уровня  жидкости  в  поддоне, водобаке , маслобаке  двигателя, корпусе  гидроподъемника , так  же  аккумуляторах, при  необходимости  следует  добавить . Проверка  уровня  жидкости  в

поддоне двигателя проводится после останова работы двигателя через 30min .

l

Заливка смазки проводится в соответствии с таблицей техобслуживания .

l

Проверка отсутствия течи воды , масла и воздуха,  при необходимости их устранить .

l

Проверка состояния давления шин передних и задних колес, при недостаточности следует заполнить .

l

Проверка и настройка свободного хода сцепления и педали тормоза .

Провести техобслуживание дизельного двигателя в соответствии с требованиями“повседневного техобслуживания”《руководство по эксплуатации дизельного двигателя》

n

техобслуживание через 50h

l

Выполнение всех содержаний техобслуживания каждой смены .

l

Проверка поверхности масла воздухоочистителя и проведение обеспыливания .

l

Проверка натяга ремня вентилятора（при нажатии рукой опущение 15mm~20mm）, при необходимости провести настройку .

l

Нанесение на соединения электрода аккумулятора смазкой во избежание коррозии .

l

Снять маслосливные болты-пробки тормоза и сцепления для слява накопленного масла .

l

Провести техобслуживание дизельного двигателя в соответствии с требованиями“техобслуживания 1 класса”《руководство по эксплуатации дизельного двигателя》

n

техобслуживание через 200h

l

Выполнить все требования техобслуживания через 50h.

l

Замена масла в поддоне двигателя , очистка поддон маслоприемника , очистка маслоочистителя .

l

Очистка маслоподдона воздухоочистителя и проведение техобслуживания .

l

Очистка маслоочистителя подъемника , при необходимости заменить фильтроэлементы .

l

 Провести техобслуживание дизельного двигателя в соответствии с требованиями“техобслуживания 2 класса”《руководство по эксплуатации дизельного двигателя》.

n

техобслуживание через 400h

l

Выполнить все требования техобслуживания через 200h .

l

Проверка уровня масла в коробке передач , при необходимости добавить по требованию .

l

Проверка уровня масла переднего ведущего моста , при необходимости добавить по требованию .

l

Проверка и настройка пренекса передних колес , натяга подшипник передних колес , при необходимости провести настройку . Заменить смазку в барабане передних колес .

l

Проверка угла буксовки руля , при необходимости провести настройку .

l

Очистка и техобслуживание воздухоочистителя в гидравлической системе .

l

Провести техобслуживание дизельного двигателя в соответствии с требованиями“техобслуживания 3 класса”《руководство по эксплуатации  дизельного двигателя》

n

техобслуживание через 800h

l

Выполнить все требования техобслуживания через 400h .

l

Замена масла в гидравлической системе.

l

Полная очистка водобаки растворителем солянной кислоты с плотностью 25% ，потом очистить чистой водой .

l

Очистка коробки передач , замена смазки , эти работы выполнить пока в горячем состоянии .

l

Очистка фильтрующей сетки гирдравлической системы，проверка чистоты масла, при необходимости очистить внутреннюю полость корпуса подъемника , заменить старое масло новым .

l

Проверка и настройка зазора заслонки двигателя .

l

Проверка и настройка давления топливного насоса .

l

Очистка бака топлива и фильтры в баке .

ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



35

l

Провести техобслуживание дизельного двигателя в соответствии с требованиями“техобслуживания 3 класса”《руководство по эксплуатации дизельного двигателя》

n

техобслуживание через 1600h

l

Выполнить все требования техобслуживания через 800h .

l

Разборка двигателя и электродвигателя , удаление старой смазки в подшипнике , замена смазки .

l

Замена смазки промежуточного и последнего привода переднего ведущего моста .

l

Передний подшипник и разделительный подшипник сцепления пропитать в расплавленной термостойкой смазке, заливка смазки .

l

Проверка зазора центральной трибки и нормальности контакта , проверка зазора подшипника и предварительной затяжки , при необходимости провести настройку .

l

После выполнения техобслуживания собрать машину и провести краковременную обкатку , проверить и настроить рабочие режимы разных механизмов .

n

 ТЕХОБСЛУЖИВАНИЕ ПРИ ЭКСПЛУАТАЦИИ ЗИМОЙ

При температуре ниже 5°C кроме выполнения “техобслуживания каждой смены”, следует строго соблюдать нижеуказанные правила ：

l

Для удобства двигателя можно в охлаждающую систему добавить горячую воду 60°C~80°C .

l

После пуска двигателя в холодном состоянии следует подогревать на определенное время , потом начать операцию .

l

После окончания операции трактора если будет долгий останов машины , следует полностью слить охлаждающую воду из системы охлаждения .

l

Выбор топлива и смазки проводится в соответствии с сезоном или фактической темепратурой .

l

Для обеспечения удобности пуска трактора и двигателя рекомендуем оставить трактор в теплоизоляционном помещении или ангаре в суровые времена  .

n

ТЕХОБСЛУЖИВАНИЕ ПРИ ДОЛГОВРЕМЕННОМ ХРАНЕНИ ТРАКТОРА

l

При долговременном хранении трактора лучше оставить трактор в сухом помещении , подпирать передние и задние  мосты , чтобы передние и задние шины чуть отрывались от земли .

l

После остановки трактора полностью слить охлаждающую водуи дизтопливо из двигателя .

l

Снять аккумуляторы , намазать полюсную колонну смазкой , хранить его в солнцезащитном , вентиляционном помещени с температурой не ниже 10°C. По каждым месяцам один раз проверить

уровень электролита , при необходимости заполнить дистиллированную воду до назначенной высоты , зарядить аккумуляторы током 7A .

l

Залить смазку в разные смазочные точки в соответствии с требованиями нормы .

l

Очистить внушнюю часть трактора , поверхность покрашенных деталей покрыть парафином , поверхность

непокрашенных деталей покрыть репеллентом , на целую машину надеть защитный кожух .





  ТАБЛИЦА ТЕХОБСЛУЖИВАНИЯ ТРАКТОРОВ СЕРИИ TE25                                 таблица 1

№

часть техобслуживания

седержание работы

к-во

период техобслуживания（h）

1

поддон двигателя

проверка уровня жидкости

1

каждам смена

2

воздухоочиститель

проверка уровня жидкости

1

каждам смена

3

аккумулятор

проверка уровня жидкости

1

каждам смена

4

радиатор（водобак）

проверка уровня жидкости

1

каждам смена

5

вал насоса двигателя

заливка смазки

1

каждам смена

6

топливной насос

проверка уровня жидкости

1

каждам смена

7

ступица задних колес

заливка смазки

1

каждам смена

8

сцепление

настройка свободного хода

1

каждам смена

9

тормоз

настройка свободного хода

2

каждам смена

10

ремень вентилярора

проверка натяга

1

через каждые 50h

11

поворотный цилиндр

заливка смазки

1

через каждые50h

12

штуцер основного штифта переднего вала

заливка смазки

2

через каждые50h

13

калебательный вал переднего моста четерехколесного привода

заливка смазки

2

через каждые50h

14

штуцер центрального колебательного штифта передних колес

заливка смазки

1

через каждые50h

15

калебательный вал переднего моста

заливка смазки

1

через каждые50h

16

фильтр дизтоплива

замена фильтроэлемента

1

через каждые200h

17

фильтр машинного масла

замена фильтра

1

через каждые200h

18

фильтр машинного масла подъемника

очистка и замена фильтроэлемента

1

через каждые200h

19

топливной насос

замена смазки

1

через каждые200h

20

поддон двигателя

замена смазки

1

через каждые200h

21

маслосборник воздушного очистителя

очистка

1

через каждые200h

22

коробка передач и подъеник

проверка уровня масла

2

через каждые200h

23

передние колеса

заливка смазки

2

через каждые400h

24

ступица педали сцепления

заливка смазки

1

через каждые400h

25

ступица педали торможения

заливка смазки

2

через каждые400h

26

передний ведущий мост

проверка уровня масла

1

через каждые400h

27

стакан основного штифта переднего ведущего моста

заливка смазки

2

через каждые400h

28

бак топлива

очистка

1

через каждые800h

29

впускной и выпусной вентиль двигателя

настройка зазора заслонки

4

через каждые800h

30

топливной насос

настройка давления впрыска масла

2

через каждые800h

31

коробка передач и подъемник

замена смазки

2

через каждые800h

32

система охлаждения двигателя

очистка

1

через каждые1600h

33

система охлаждения двигателя с использованием антифриза

замена антифриза

1

через каждые1600h

34

центральный привод переднего ведущего моста

замена смазки

1

через каждые1600h

35

конечныйпривод переднего ведущего моста

замена смазки

1

через каждые1600h

4.2



регулировка сцепления





ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



40







n

регулировка сцепления（одинарное действие）

Зазор между рабочей поверхностью разделительной ваги основного сцепления 4 и торцом

разделительного  подшипника 5 необходимо  сохранить  в  пределе (2.5±0.5)mm  с  целью
обеспечения  нормальной  работы  сцепления . Свободный  ход  относительно  педали  сцепления
(25~30)mm . В  процессе  эксплуатуии  настоящий  зазор  будет  постепенно  сокращаться  из-за
непрерывного  износа  фрикционов  сцепления . Поэтому  необходимо  периодически  проверить  и
настроить .
l

Метод регулировки свободного хода педали сцепления указан в нижеследующем ：

Сначала  ослабить  стопорные  гайки 3（см.рис1）разделительной  ваги，затем  провести

регулировка  гайку2 путем  вращения  регулировочной  гайки2，чтобы  зазор  между  рабочей
поверхностью 3 разделительных  ваг 4 и  поверхностью  работы  нажимного  диска  сцепления 1
обеспечился в（45±0.125）mm，в конце концов застопорить контрогайку 3 . Путем регулировки
рычажной  вилки  передка4 толкателя  сцепления (см. рис.2) регклировать  холостой  ход  под
качающимся  рычагом  сцепления3 на（4~5.5）mm，обеспечить  зазор A между  поверхностью
рабоы   разделительной  ваги 4 и  торцом  разделительного  подшипника  （2.5±0.5）mm（см.
правый  рис.），свободный  ход  педали  сцепления (25~30)mm，после  регулировки  стопорить
гайку5.

l

Порядок  регулировки  хода  работы  педали  сцепления  указан  в  нижеследующем

：

ослабить  гайку1（см.рис.2），крутить  болт-ограничитель2，установить  рабочий  ход  под

качающимся рычагом сцепления 3 на (23~26)mm，потом стопорить гайку 1 .





















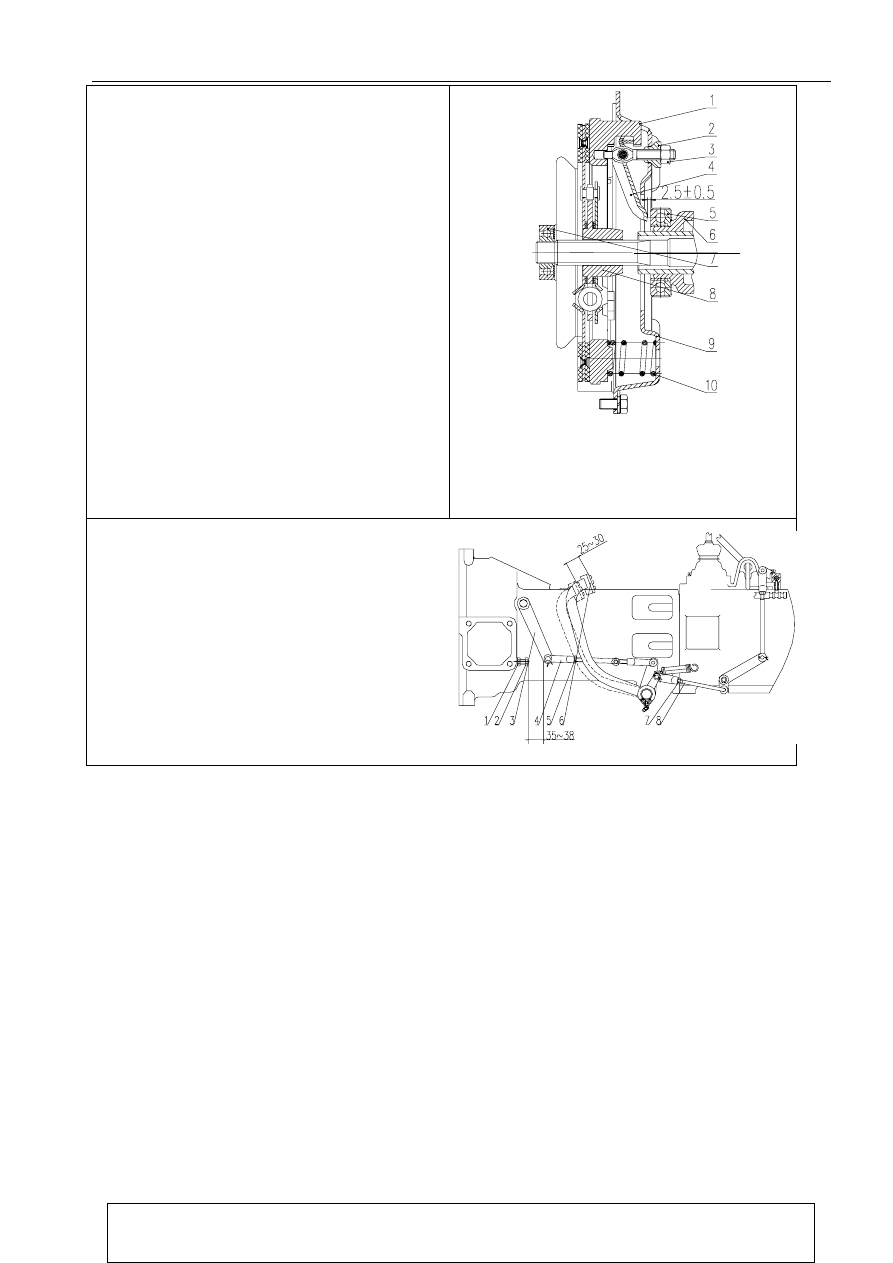

Рис.  1





сцепление
одинарного

действ

1.

нажимный

диск

2.

регулировчная

гайка

3.

контрогайка

4.

разделительная

вага

5.

разделительный подшипник 6.разделительный корпус подшипника 7.подшипник

8.

ведомый диск   9.корпус сцепления10.пружина сцепления








1.

 контрогайка2.болт-ограничитель 3. качающийся рычаг сцепления

4.рычажный вилка передка 5.гайка  6.педаль сцепления
7. контрогайка   8.блокировочный рычаг










Рис.  2  схема  система

управления сцепления



важный пункт：

В процессе работы тормоза увеличивается зазор между фрикционом и барабаном торможения из-за износа фрикциона, что приведет

тормоз к отказу . Поэтому необходимо провести периодическую проверку и регулировку .







ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



                   41





4.3

регулировка тормоза



■



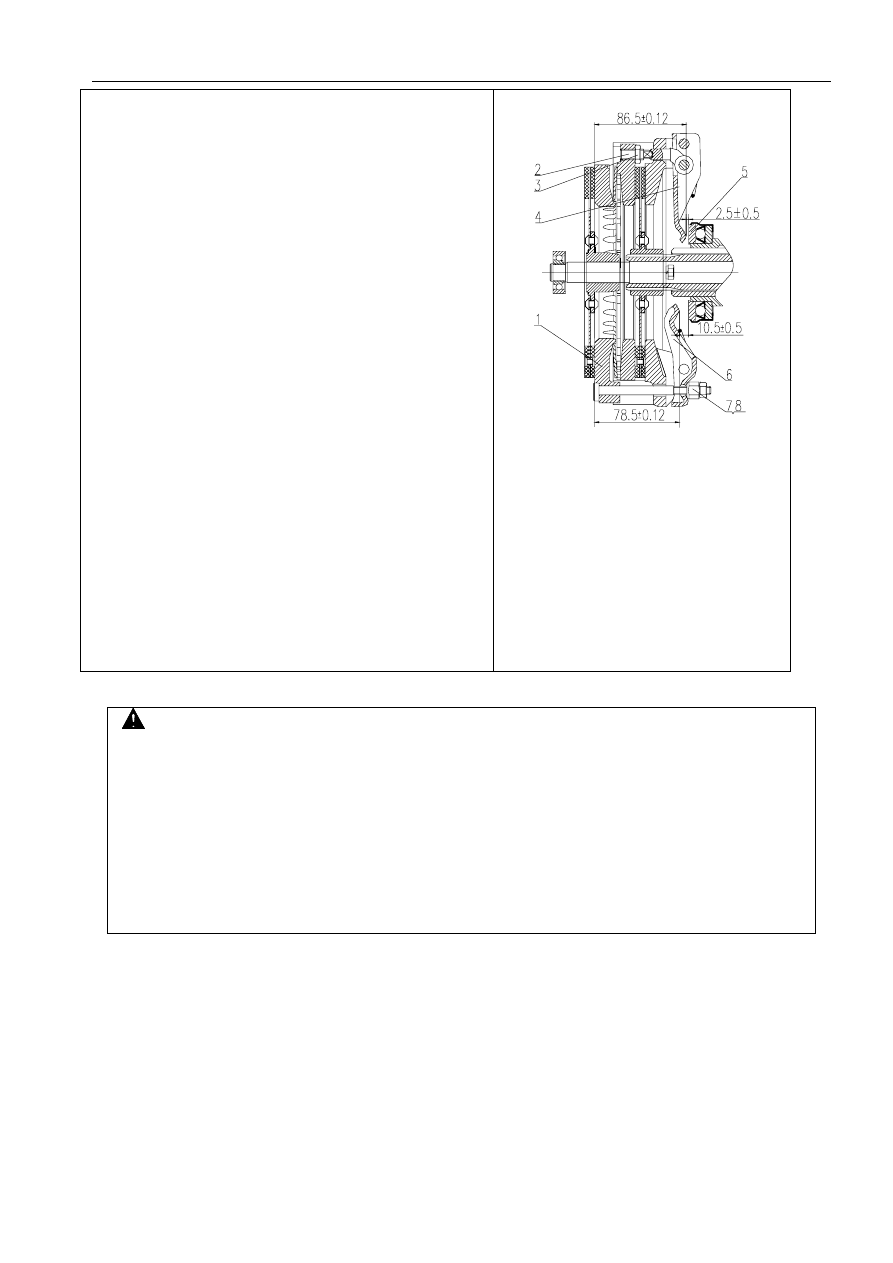

регулировка сцепления（двойное действие）

Зазор  между  рабочей  поверхностью  разделительной  ваги  сцепления 4 и  торцом

разделительного  подшипника 5 необходимо  сохранить  в  пределе (2.5±0.5)mm с  целью
обеспечения  нормальной  работы  сцепления；  Свободный  ход  под  качающимся  рычагом
сцепления (4~5.5)mm . Зазор  между  разделительной  вагой 6 второстепенного  сцепления  и
торцом разделительного подшипника 5 необходимо обеспечить （10.5±0.5）mm . В процессе
эксплуатуии  настоящий  зазор  будет  постепенно  сокращаться  из-за  непрерывного  износа
фрикционов сцепления . Поэтому необходимо периодически проверить и настроить .
l

Метод регулировки свободного хода педали сцепления указан в нижеследующем ：

Сначала  ослабить  контрогайку3 регулировчной  гайки 2（см.рис.3），затем  крутить

регулировочную гайку2，чтобы зазор между рабочей поверхностью трех разделительных  ваг
основного  сцепления 4  и  поверхностью  работы  нажимного  диска  сцепления 1 обеспечился
в（ 86.5±0.12）mm，в  конце  концов  застопорить  контрогайку 3 . Ослабить  гайки 7,8 ,
крутить регулировочную гайку 8 , чтобы зазор между рабочей поверхностью разделительной
ваги  вспомогательного  сцепления 6 и  поверхностью  работы  нажимного  диска  сцепления 1
обеспечился в（78.5±0.12）mm，застопорить гайку 8 . Путем регулировки рычажной вилки
передка4 толкателя сцепления (см. рис.2) регклировать холостой ход под качающимся рычагом
сцепления3 на（4~5.5）mm，обеспечить зазор A между поверхностью рабоы разделительной
ваги  основного  сцепления 4 и  торцом  разделительного  подшипника 5 （2.5±0.5）mm（см.
правый  рис.），свободный  ход  педали  сцепления (20~30)mm，после  регулировки  стопорить
гайку5. (см.рис2)
Порядок  регулировки  хода  работы  педали  сцепления  указан  в  нижеследующем ：ослабить
гайку1（см.рис.2），крутить болт-ограничитель2，установить рабочий ход под  качающимся
рычагом сцепления 3 на (35~37)mm，потом стопорить гайку 1 .







Рис. 3  сцепление двойного действия

1. нажимный диск  2.регулировчная гайка 3.контрогайка
 4. разделительная  вага  основного  сцепления   5.разделительный
подшипник 6.разделительная вага вспомогательного сцепления
 7、8.гайка



внимание：

l

Чтобы избежать загрязнения фрикционов , необходимо часто откручивать пробку отверстия сливного масла под корпусом маховика для слива грязного масла , высоченные из двигателя и

коробки передач . В случае серьезной утечки следует своевременно выяснить причину и устранить дефекты . При необходимости очистить фрикционы бензином (или керосином) .
l

Во избежание повреждения фрикционов следует ухаживать и регулировать сцепление .

l

Строго запрещено провести эксплуатацию при ненормальном состоянии регулировки сцепления , что приведет фрикционы к ускорению повреждения , таже к прогару .

l

При  установке  сцепления  следует  заполнить  внутренную  полость  подшипник7(см. рис.1) и разделительного  подшипника 6 кальциевой  смазкой . В  случае  разборки  сцепления  следует

проверить отсутствие масла в разделительном подшипнике 5 . При необходимости надо его вложить в дисульфидомолибденую кальциевую смазку, чтобы подшипник пропитал смазкой , после
охлаждения смазки извлечь его на установку . Очистка разделительного подшипник нельзя в бензине или дизтопливе во избежание удаления смазки в подшипнике , а то , нужно снова заполнить
смазку .
