72



- Выберете пониженную или повышенную передачу, нажав на Регулятор рычага влево

(-) или вправо (+).

Для возврата из ручного режима переключения передач в автоматический необходимо

нажать функциональную кнопку.



4.3.3. Дисплей КПП



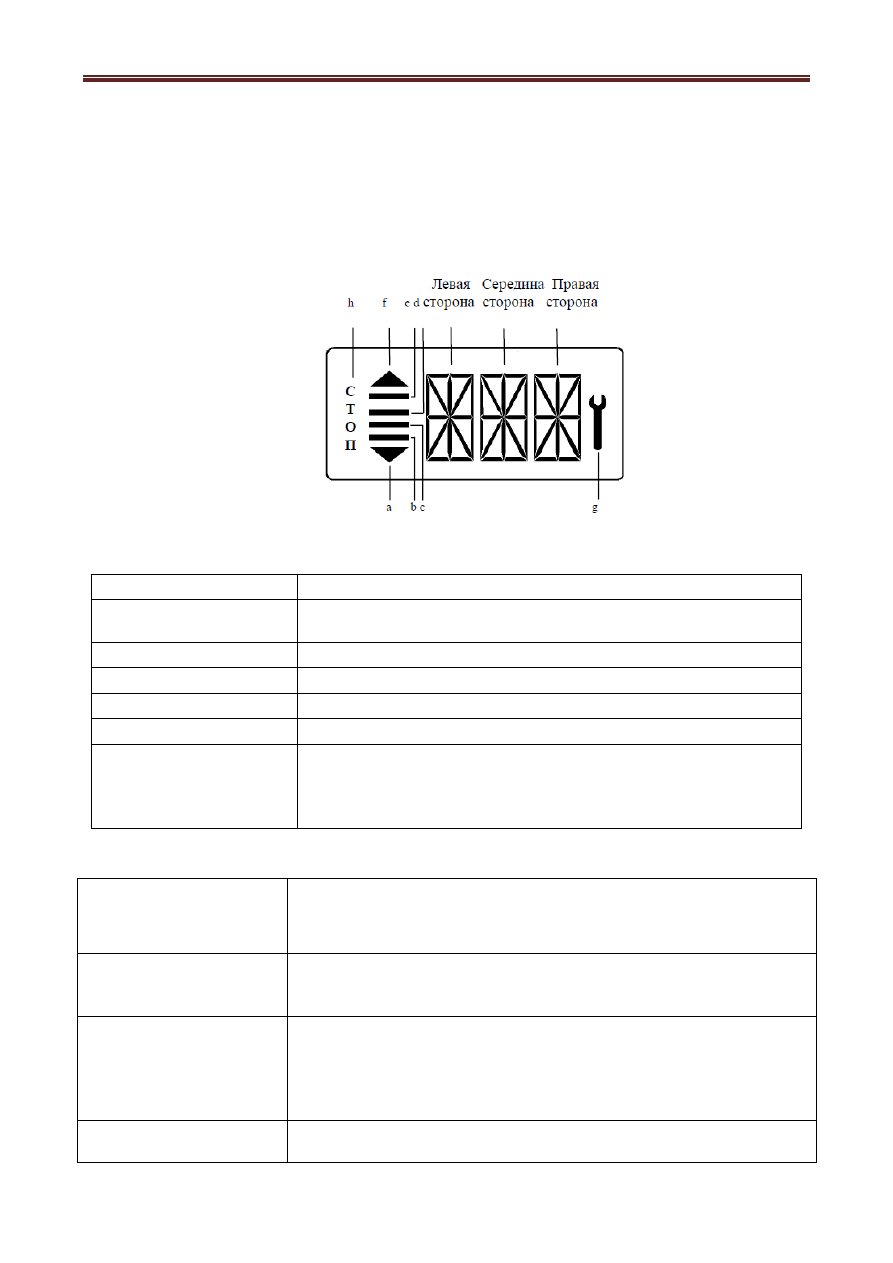

Рис.33. Дисплей КПП



Обозначения

Индикация

a, f

Автоматический диапазон (включение более высокой и более
низкой передачи)

b, c, d, e

Предварительно выбранная передача

g

EST-37 обнаружила неисправность, мигание.

h

В настоящее время этот символ не используется EST-37

Левая сторона

В настоящее время этот символ не используется

Середина и правая
сторона

На обоих алфавитно-цифровых 16-ти сегментных индикаторах
EST-37 отображает актуальное состояние передачи и позицию
движения.  Затем  через  эти  оба  сегмента  отображается  двух-
значный код неисправности.







Индикация позиции
движения:
(правая сторона)

F: Движение вперёд
N: Нейтральная позиция
R: Задний ход

Индикация включен-
ной передачи: (середи-
на)

Индикация 1, 2, 3, 4, 5, 6

Ожидание переключе-
ния контроллера на
нейтральную позицию

Индикация на дисплее: NN (середина и правая сторона).
В этом состоянии коробка передач в нейтральной позиции.
Для  выбора  какой-либо  передачи  контроллер  сначала  должен
устанавливаться  в  нейтральную  позицию,  прежде  чем  электрон-
ная система выберет одну из передач.

Предварительно вы-
бранная передача:

Количество штрихов задаёт диапазон движения, соответственно
предварительно выбранную передачу:





73



(символы b, c, d, e)

1 штрих механический режим 1-ая передача
2 штриха механический режим 2-ая передача
3 штриха механический режим 3-ья передача
4 штриха механический режим 4-ая, 5-ая или 6-ая передача

Индикация неисправ-

ностей:

Если система распознала неисправность, мигает гаечный ключ
(специальный символ «g»).
Если контроллер в нейтральной позиции, то на двух алфавитно-
цифровых позициях индикации (середина и правая сторона) по-
является двухзначный номер неисправности.

Предупредительная
сигнализация

При превышении допустимых границ температуры в картере (по-
сле гидротрансформатора) и числа оборотов двигателя, индика-
ция на дисплее меняется на актуальную передачу и соответству-
ющий предупредительный сигнал. При одновременном появле-
нии нескольких предупреждений отображаются только наруше-
ние первостепенного значения.

Предупредитель-
ный символ

Нарушение

Приоритет

WT

Температура после

гидротрансформатора

1

WS

Температура в карте-

ре

2

WE

Число оборотов дви-

гателя

3



Индикация РN

Позиция движения F или Р выбирается при затянутом стояночном
тормозе.
Коробка  передач  в  нейтральной  позиции  до  тех  пор,  пока  стоя-
ночный тормоз отпущен.

!  После  отпускания  стояночного  тормоза  транспортное
средство начинает «ползти».





























74



4.2.5. Управление задним навесным устройством

Управление задним навесным устройством осуществляется пультом управления (рис.

34) и выносными кнопками. При наличии неисправностей в электронно-гидравлической си-
стеме управления ЗНУ сигнализатор диагностики 5 (рис. 34) отображает информацию о не-
исправности и, в случае необходимости, происходит блокирование работы системы управле-
ния ЗНУ.

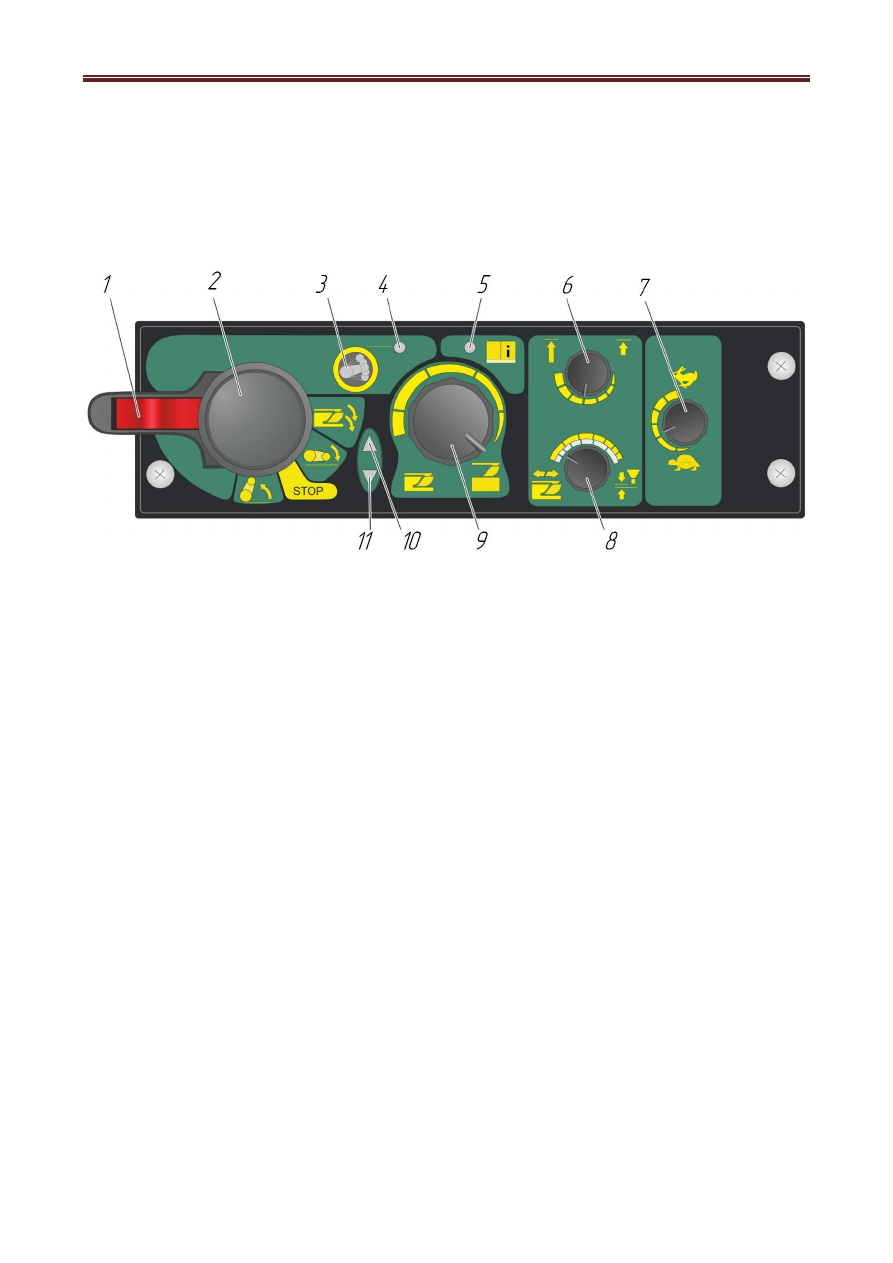

Рис.34. пульт управления EHR

1-фиксатор рукоятки блокировки управления НУ; 2-рукоятка управления НУ; 3-

кнопка включения режима «демпфирование»; 4-сигнализатор включения режима

«демпфирование»; 5-сигнализатор диагностики неисправностей; 6-рукоятка регули-

рования ограничения высоты подъема навески; 7-рукоятка регулирования скорости

опускания; 8-рукоятка выбора способа регулирования; 9-рукоятка регулирования глу-

бины обработки почвы; 10-сигнализатор подъема НУ; 11-сигнализатор опускания НУ



Порядок управления задним навесным устройством следующий:

Рукояткой  2  установите,  в  зависимости  от  характера  работы,  способ  регулирования.

Поворот рукоятки по часовой стрелке до упора – позиционный способ регулирования, про-
тив часовой стрелки до упора – силовой, между ними – смешанное регулирование, смешан-
ное  регулирование  является  предпочтительным,  для  этого  рукоятку  8  необходимо  устано-
вить в положение «смешенное регулирование» (по центру);

Рукояткой  6  установите  требуемую  допустимую  высоту  подъема  орудия  в  транспорт-

ном положении. Поворот рукоятки по часовой стрелке до упора соответствует максимально-
му подъему, против часовой стрелки до упора – соответствует минимальному подъему;

Рукояткой  9  установите  глубину  обработки  почвы.  Поворот  рукоятки  по  часовой

стрелке  до  упора  соответствует  минимальной  глубине,  против  часовой  стрелки–  соответ-
ствует  максимальной глубине; поворот рукоятки 2 против часовой стрелки до упора  – пла-
вающее положение.

Опустите навеску перемещением рукоятки 2 в нижнее фиксированное положение. За-

тем, уже в процессе работы, необходимо провести настройку оптимальных условий работы
прицепного орудия:





75



Рукояткой 2 – комбинацию способов регулирования; Рукояткой 3– глубину обработки

почвы.    Рукояткой  7  –  скорость  опускания  и  подъема  ЗНУ.  Поворот  рукоятки  по  часовой
стрелке  до  упора  соответствует  максимальной  скорости  опускания  (подъема),  против  часо-
вой стрелки – соответствует минимальной скорости опускания (подъема).

Рукоятка 2 имеет четыре положения:

 Среднее положение – выключено;
 Верхнее положение – подъем;
 Нижнее положение – опускание (в работе – автоматическое регулирование);
 При нажатии рукоятки вниз (нефиксированно) из нижнего положения  – заглубление
орудия в случае выглубления («выскакивания») сельскохозяйственного орудия при об-
работке почвы.
 Во  время  опускания  или  заглубления  ЗНУ  включается  сигнализатор  11,  во  время
подъема  –  сигнализатор  10.  В  случае  выглубления  («выскакивания»)  сельскохозяй-
ственного орудия при прохождении уплотненных участков почвы или рытвин заглуби-
те сельскохозяйственное орудие дожатием вниз рукоятки 2. После освобождения руко-
ятки 2 она возвратится в фиксированное положение «опускание». При этом сельскохо-
зяйственное орудие выходит на режим ранее заданной глубины, установленной рукоят-
кой 9.
 Выглубление сельскохозяйственного орудия осуществляется перемещением рукоятки
2 в нижнее положение.
 В процессе работы, при коррекции положения ЗНУ по высоте включаются сигнализа-
торы 10 или 11.
