Трактор «КИРОВЕЦ» К-424. Руководство - часть 8





28



Параметры

Значения

грузке двигателя по ГОСТ 19677, мотто/час, не менее*

Ресурс до первого капи-

тального ремонта при =80,

мото/час, не менее


трактора




8000


шин


2000

Средняя наработка на сложный II и III группы сложности отказ в га-
рантийный период 2000 мч, не менее

450

Удельная суммарная оперативная трудоёмкость технического обслу-
живания, челч/моточ, не более

0,051

Габаритные размеры, мм

длина с поднятой навеской в тран-
спортном положении


6960

ширина (на уровне колеса)


2540

высота (по выхлопной трубе)


3505

База трактора, мм

3140

Коэффициент готовности, не менее

0,97

Путь торможения трактора при скорости движения 8,3м/с (30 км/ч),
м, не более

12,3



Максимальное усилие со-

противления перемещению

органов управления, Н (кг),

не более


рулевое колесо





30 (3)



Угол поперечной статической устойчивости, рад(…),не менее


0,61 (35)

Предельные углы,

град, не более




подъёма и спуска трактора (без
прицепа)

28

крена


12

подъёма трактора с прицепом


20

крен трактора с прицепом


12





Показатели уточняются по результатам испытаний







29

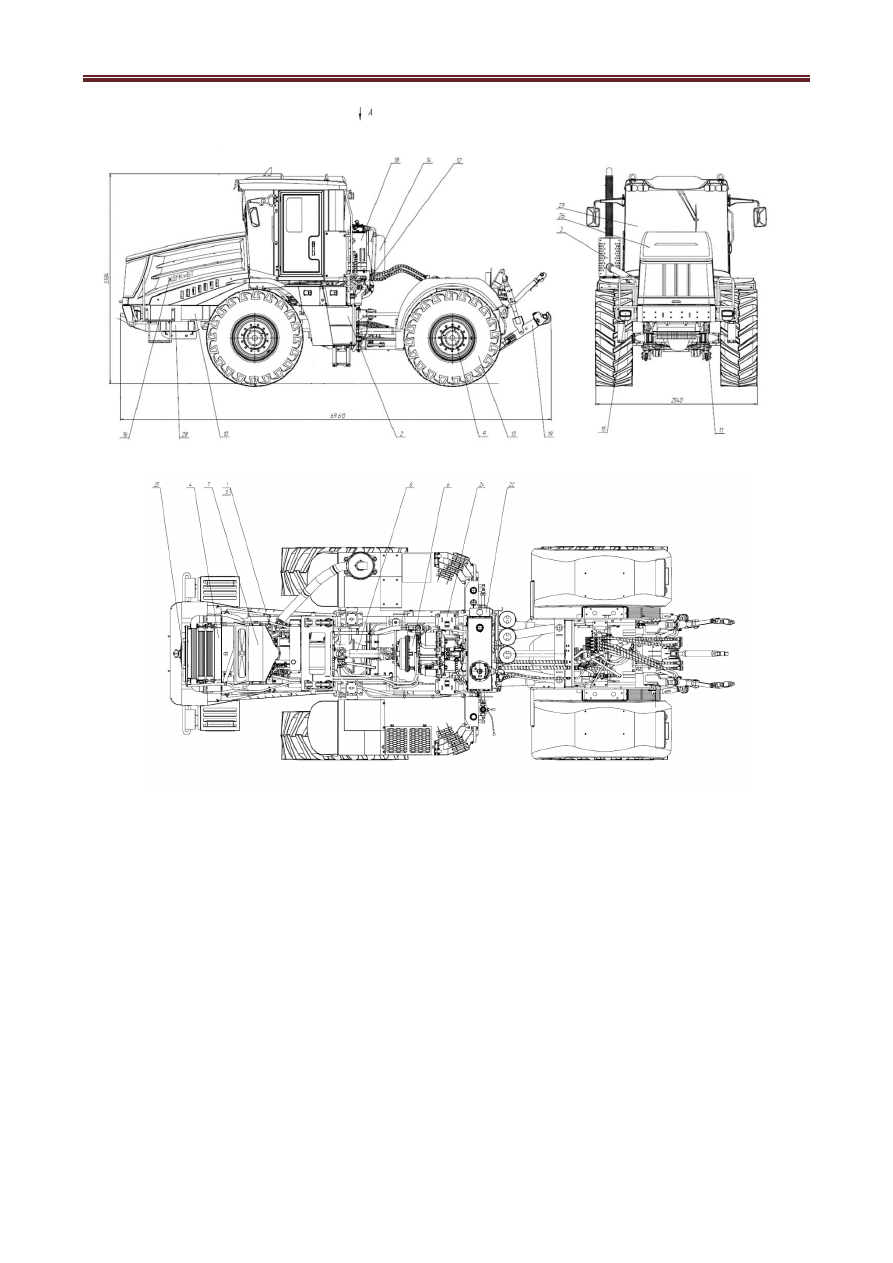

Рис.1. Общий вид трактора «Кировец» К-424

1-установка двигателя; 2-система питания; 3-система выпуска отработавших газов; 4-система охла-
ждения; 5-муфта упругая; 6-КПП; 7-система очистки воздуха; 8-карданная передача; 9-мосты веду-

щие; 10-рама; 11-подвеска; 12-стойка; 13-колеса; 14-тормоза; 15-электрооборудование; 16- установка
табличек; 18-рабочее оборудование; 19-задняя навеска; 22-омыватели; 23-кабина; 24-установка каби-

ны; 25-система отопления и кондиционирования; 26-облицовка; 28-защита.














30



3.3. Двигатель

На тракторе установлен двигатель ЯМЗ-53625 - четырехтактный, шестицилиндровый, с

рядным расположением цилиндров, жидкостного охлаждения, с турбонаддувом, с охлажде-
нием надувочного воздуха.

  ВНИМАНИЕ! Замену масла в двигателе производить через каждые 250 мото/ ча-

сов.

Для передачи крутящего момента от двигателя к коробке передач, на маховик двигате-

ля устанавливается эластичная муфта, которая служит демпфером динамических перегрузок,
а также снижает крутильные колебания.



3.4. Системы трактора

3.4.1. Система очистки воздуха

Система очистки воздуха сухая, двухступенчатая, комбинированная. Воздух, засасы-

ваемый двигателем, поступает через заборное отверстие 1 в первую ступень воздухоочисти-
теля, состоящую из блока циклонов 2. Очищенный в циклонах воздух поступает по гофре 3
во вторую ступень воздухоочистителя, где проходит вторичную очистку путем фильтрации
через воздушный двухступенчатый фильтр, и далее направляется в цилиндры двигателя.



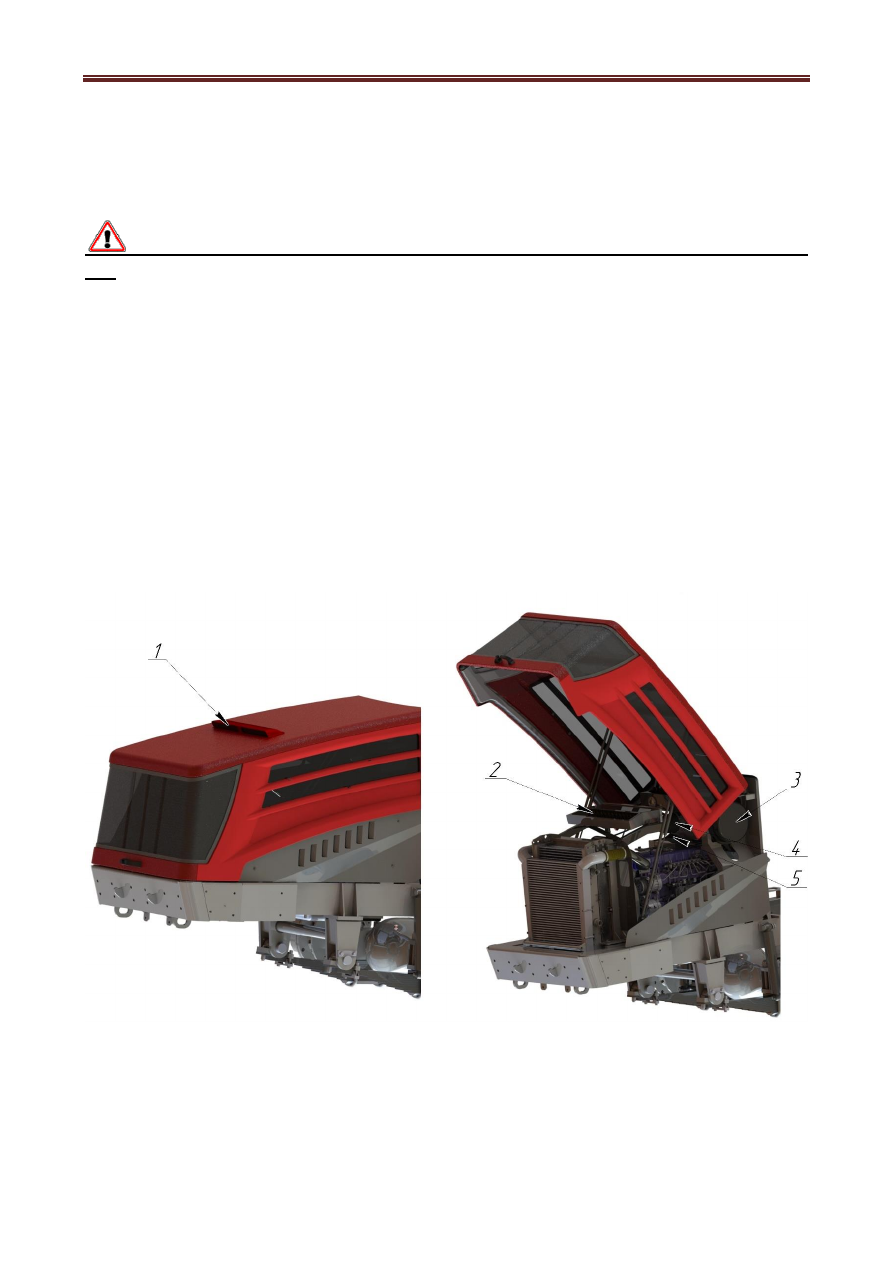

Рис.2. Система очистки воздуха

1 – отверстие заборное; 2 – блок циклонов; 3 – фильтр воздушный двухступенчатый;

4 –труба гофрированная подвода воздуха к фильтру от блока циклонов; 5 – воздуховод от

фильтра к турбине ДВС.













31



3.4.2. Топливная система

Топливная  система



состоит  из  двух  топливных  баков,  ручного  топливоподкачиваю-

щего насоса установленного на фильтре грубой очистке топлива, фильтр грубой очистке под
гидробаком справа по ходу движения трактора и тонкой очистки топлива на ДВС слева по
ходу движения трактора, топливного оборудования ДВС, топливопроводов подачи и обрат-
ного слива топлива.

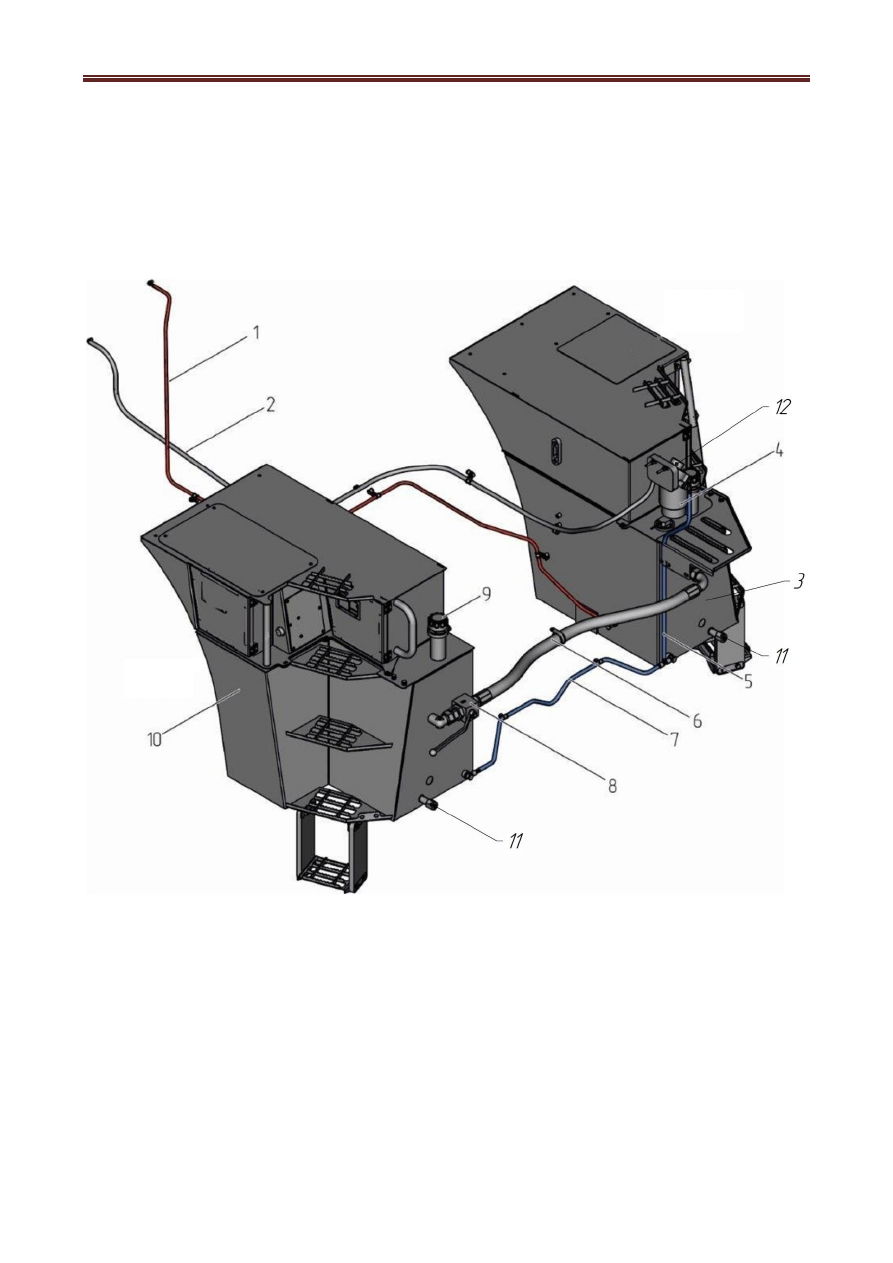

Рис.3. Топливная система

1-магистраль обратной подачи топлива с ДВС в бак; 2-магистраль подачи топлива в

ДВС; 3-правый топливный бак; 4-фильтр грубой очистки с ручным топливоподкачи-

вающим насосом; 5- магистраль подачи топлива в фильтр; 6-рукав сообщения между

баками; 7- магистраль постоянного сообщения между баками; 8-кран разобщитель-

ный; 9-горловина заливная;10-левый топливный бак; 11- штуцер слива топлива с бака;

12 – кнопка подкачки топлива на фильтре.
