БУЛЬДОЗЕРЫ РТС-10. Третье техническое обслуживание (ТО-3)

 (проводится через 1000 моточасов)



1.  Выполнить операции ТО-2.



2.  Проверить уровень и, при необходимости, долить масло:

- в подшипники опорных и поддерживающих катков, натяжных колес;



- пробка заливного отверстия

опорного катка;

2 - пробка заливного отверстия

поддерживающего катка;

3 - пробка заливного отверстия

натяжного колеса

Долить масло до выхода из заливного отверстия


















3. Проверить и, при необходимости, отрегулировать - форсунки;



- эталонная форсунка; 2 - тройник;

3  - проверяемая форсунка;

4  - топливопровод; 5 - секция насоса



Проверить форсунку на давление начала впрыскивания топлива и качество распиливания. Отрегулировать давление, отвернув (или завернув) регулировочный винт. При отворачивании давление уменьшается, при заворачивании -увеличивается













  Подпись:

- муфту сцепления пускового двигателя;



1 - защелка;

2 - крестовина

Вращением крестовины добиться появления четкого щелчка от за­мыкания механизма включения; крутящий момент на оси рычага включения муфты от 50 до 70 Нм (от 5 до 7 кгс·м)























  Подпись:

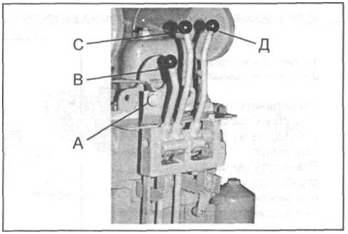

- приводы пускового двигателя;



А - ручка воздушной заслонки;

В - рукоятка редуктора;

С - рукоятка механизма включения;

Д - рукоятка муфты сцепления

































  Подпись:



а) регулирование привода редуктора




1 - регулировочная вилка;

2 - контргайка; 3 - тяга; 4 - рычаг редуктора

Изменением длины тяги обеспечить возможность перемещения рукоятки В из одного фиксированного положения в другое




б) регулирование привода муфты сцепления






1


  Подпись:

- рычаг муфты сцепления;

2 - резьбовая муфта тяги;

3 - контргайка; - тяга



Установить рукоятку Д муфты сцепления вперед до упора. Рычаг повернуть по часовой стрелке до упора. Подсоединить тягу 4




в) регулирование привода механизма включения



- тяга; 2 - контргайка; - вилка; - рычаг



Отсоединить тягу 1 от рычага 4. Рукоятку С механизма включения установить в крайнее переднее положение.

Повернуть рычаг по часовой стрелке до упора (при выключен­ном механизме). Подсоединить тягу к рычагу

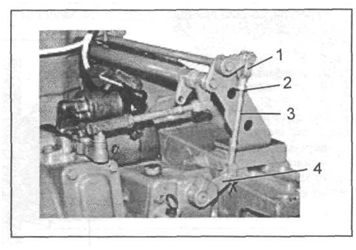

г) регулирование привода дроссельной заслонки




1 рычаг регулятора;

2


  Подпись:

- резьбовая муфта;

3 - контргайка; 4 - тяга

Вращением муфты установить длину тяги 4, обеспечивающую перемещение заслонки от поло­жения полного открытия до полно­го закрытия при перемещении ры­чага регулятора

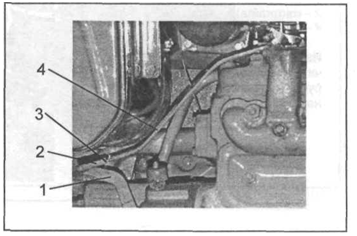

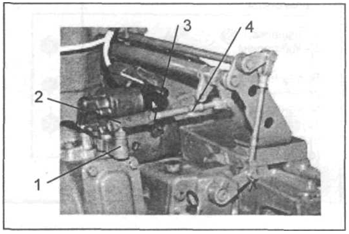

д) регулирование привода воздушной заслонки карбюратора








  Подпись: 1 - зажим; 2 - винт зажима; 3 - винт заслонки; 4 - тяга
Установить ручку А тяги в крайнее переднее положение. Винтом 3 закрепить тягу 4

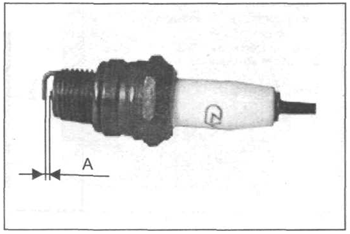

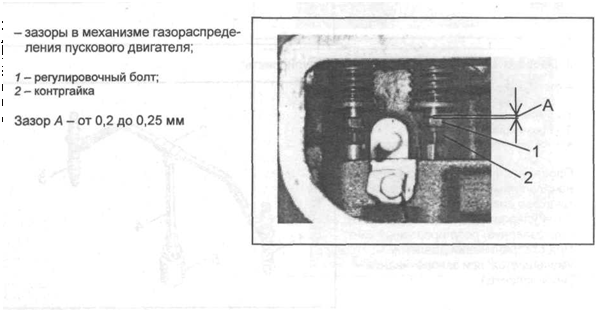

- зазор между электродами свечей зажигания, предварительно очистив свечи от нагара;



А - зазор между электродами



Отрегулировать зазор, подгибая боковой электрод, на величину от 0,6 до 0,7 мм































  Подпись:

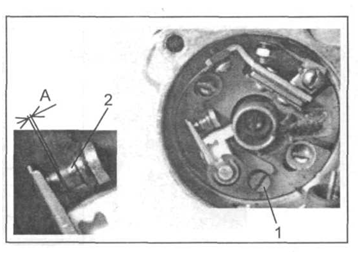

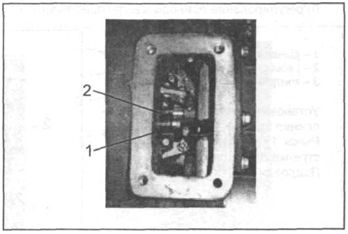

- зазор между контактами прерывателя магнето и угол опережения зажигания;



1 -эксцентрик; 2 - неподвижный контакт; А - зазор между контактами от 0,25 до 0,35 мм



Отрегулировать зазор А, смещая неподвижный контакт поворотом эксцентрика







  Подпись:

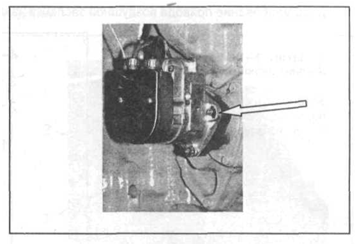

Поворотом магнето относительно деталей крепления установить контакты на начало размыкания при совпадении рисок на фланце и «ЗАЖ» на маховике в конце такта сжатия в первом цилиндре































  Подпись:



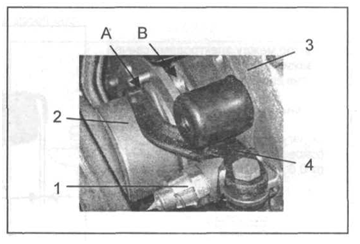

- муфту сцепления бульдозера и приводов ее управления



1  - регулировочная гайка;

2  - ползун; - фланец; - рычаг



Зазор В - от 9 до 11 мм Зазор А - от 0 до 0,2 мм

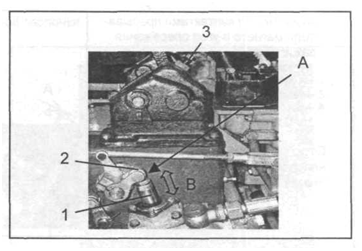

  Подпись:






1 - шток сервомеханизма;

2 - ролик нажимного рычага;

3 - упор



Зазор А - от 0,5 до 1 мм



Свободный ход штока сервомеха­низма В - от 14 до 15 мм







  Подпись:

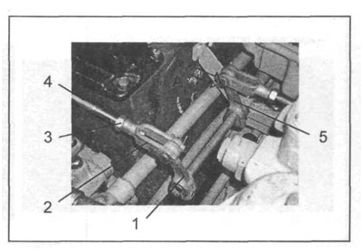

коробки передач;



1 - рычаг; 2 - регулировочная вилка; - контргайка; - тяга; 5 - рычаг блокировки

Повернуть рычаг 5 вперед по ходу бульдозера на угол 18° ± 3°, что соответствует размеру А - от 80 до 90 мм между кожухом муфты сцепления и осью отверстия под палец; подсое­динить тягу к рычагу 1.






- блокировочный механизм















  Подпись:









4. Смазать:

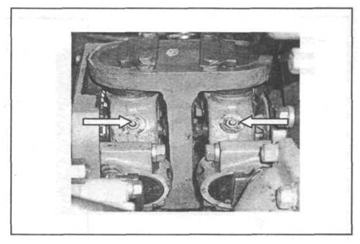

- подшипники карданного вала;

































  Подпись:



- подшипники шкива вентилятора и натяжного ролика;







  Подпись:

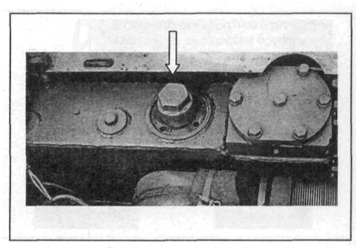

- сапун гидросистемы;











































  Подпись:

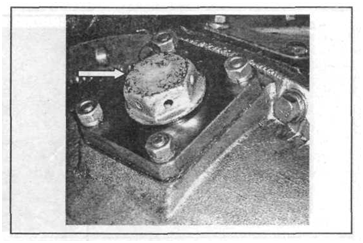

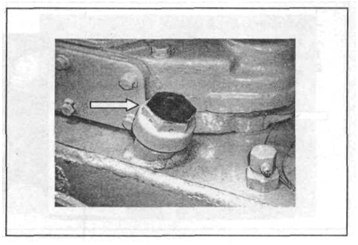

- сапуны ГТР, ГМТ (коробки передач) и отделения конических шестерен;



Промыть сапун в дизельном топливе или керосине; продуть сжатым воздухом; пропитать набивку моторным маслом; установить сапун на место












  Подпись:









  Подпись:

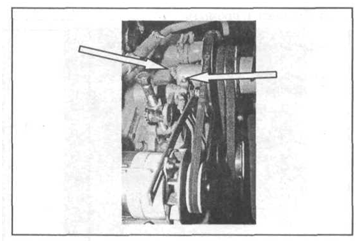

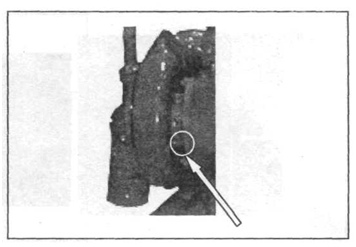

- очистить контрольное отверстие в корпусе насоса системы охлаж­дения дизеля;



Прочистить отверстие проволокой диаметром 2-3 мм















































  Подпись:







-дополнительный фильтр ГМТ



1 - крышка;

2 - дополнительный фильтр




Дополнительные операции ТО-3 (проводятся через 2000 моточасов)







2. Смазать переднюю опору дизеля.





































3. Заменить масло:

- в баке гидросистемы;

1  - пробка сливного отверстия;

2  - заливная пробка-сапун

Слить масло; завернуть пробку сливного отверстия; залить масло до появления его в смотровом стекле гидробака







  Подпись:

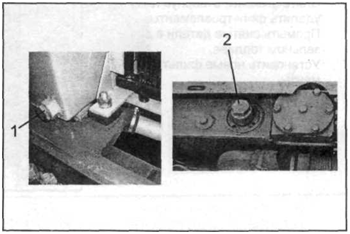

- в бортовых редукторах (с промывкой);

1 - масломерная линейка;

2 -пробка заливного отверстия































  Подпись:

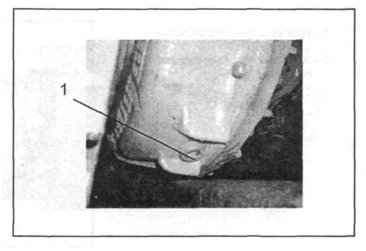

1 - пробка сливного отверстия

Слить масло; завернуть пробки сливных отверстий; залить масло до верхней метки масломерной линейки































  Подпись:

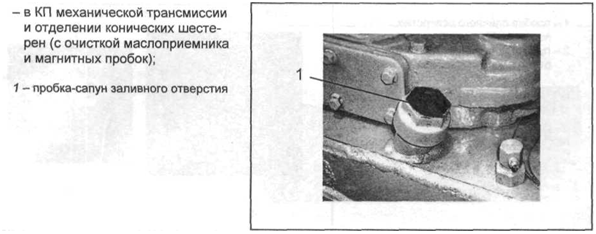

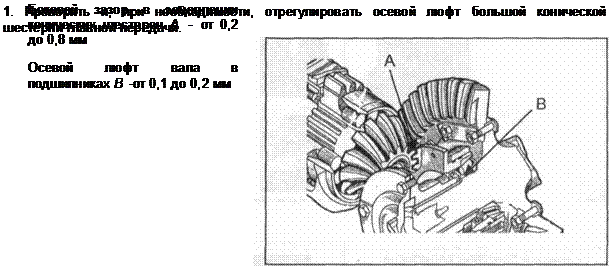

- в ГМТ и отделении конических шестерен;

1 - пробка-сапун заливного отверстия







  Подпись:






1


  Подпись:

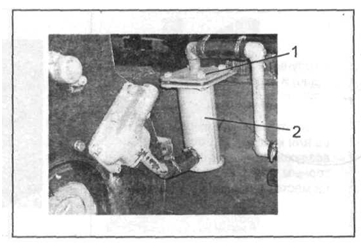

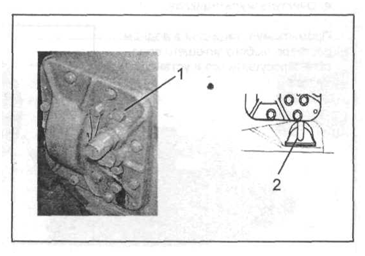

- масляный насос НМШ-25;

2  - маслоприемник

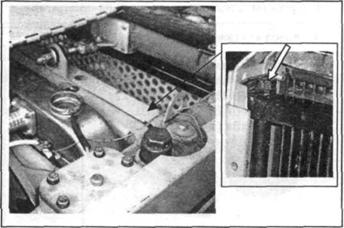

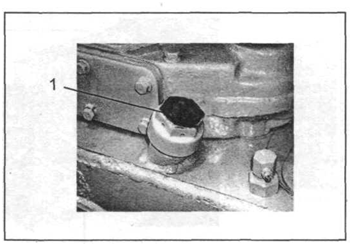

Пробка радиатора трансмиссии

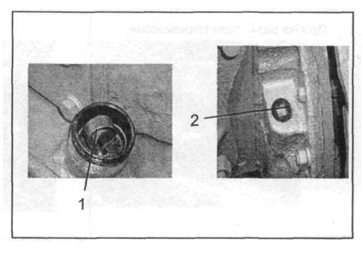

  Подпись: 1 - пробка сливного отверстия поддона КП
2 - пробка сливного отверстия отделения конических шестерен
Слить масло; завернуть пробки сливных отверстий; залить масло до верхней метки масломерной линейки

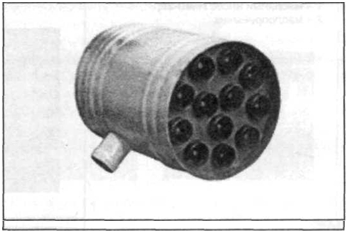

4. Очистить мультициклон.

Промыть мультициклон в водном растворе любого моющего средства. Просушить его и установить на место




5.  Проверить показания контрольных приборов по эталонам.

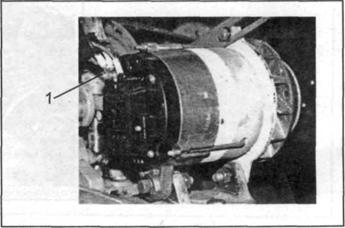

6.  Проверить величину напряжения генератора.

1 - вывод «+» генератора;

Напряжение между выводом «+» генератора и массой должно быть: от 27,0 до 28,1 В при положении «Л» (лето) и от 28,7 до 30,4 В при положении «3» (зима) переключателя сезонной регулировки

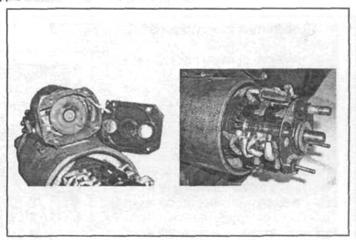

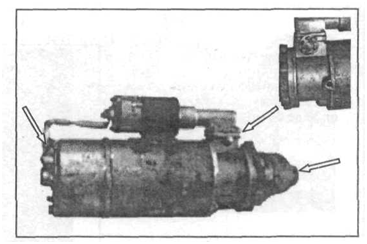

7. Провести обслуживание стартера дизеля.

Проверить состояние силовых контактов тягового реле, щеток, коллектора, шестерни привода. Неисправности устранить





























  Подпись:



Залить в масленки (3 шт.) по 8-10 капель моторного масла

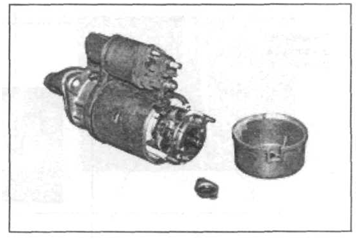

8. Провести обслуживание стартера пускового двигателя.







  Подпись:

Проверить состояние силовых контактов тягового реле, щеток, коллектора, шестерни привода.

Неисправности устранить.

Смазать подшипники и шлицы привода моторным маслом или смазкой ЦИАТИМ-201
