Трактора серии MF 600. Руководство - часть 42

Усовершенствованные тракторы серии MF 600






175

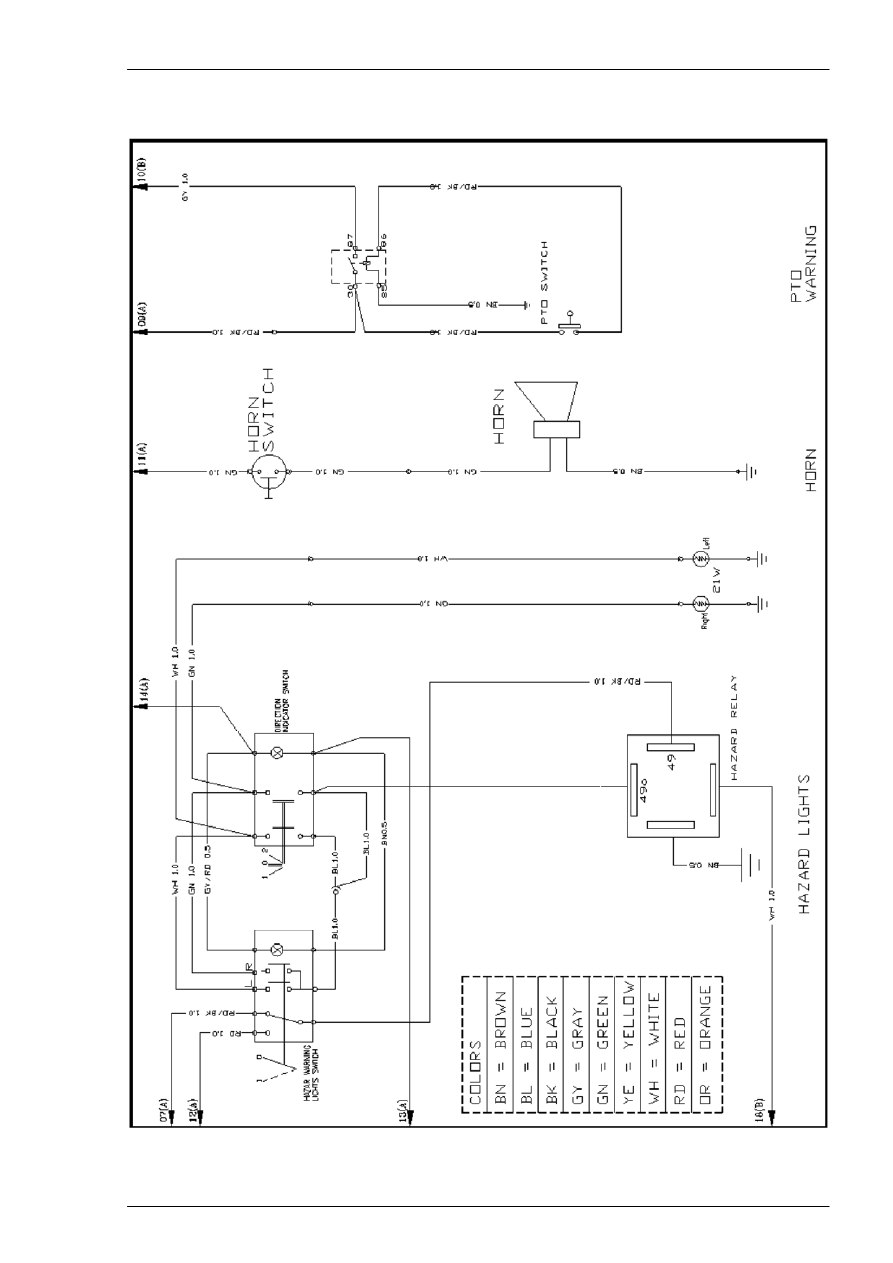

Основные электрические цепи – тракторы с платформой


Цепь С



Усовершенствованные тракторы серии MF 600






176

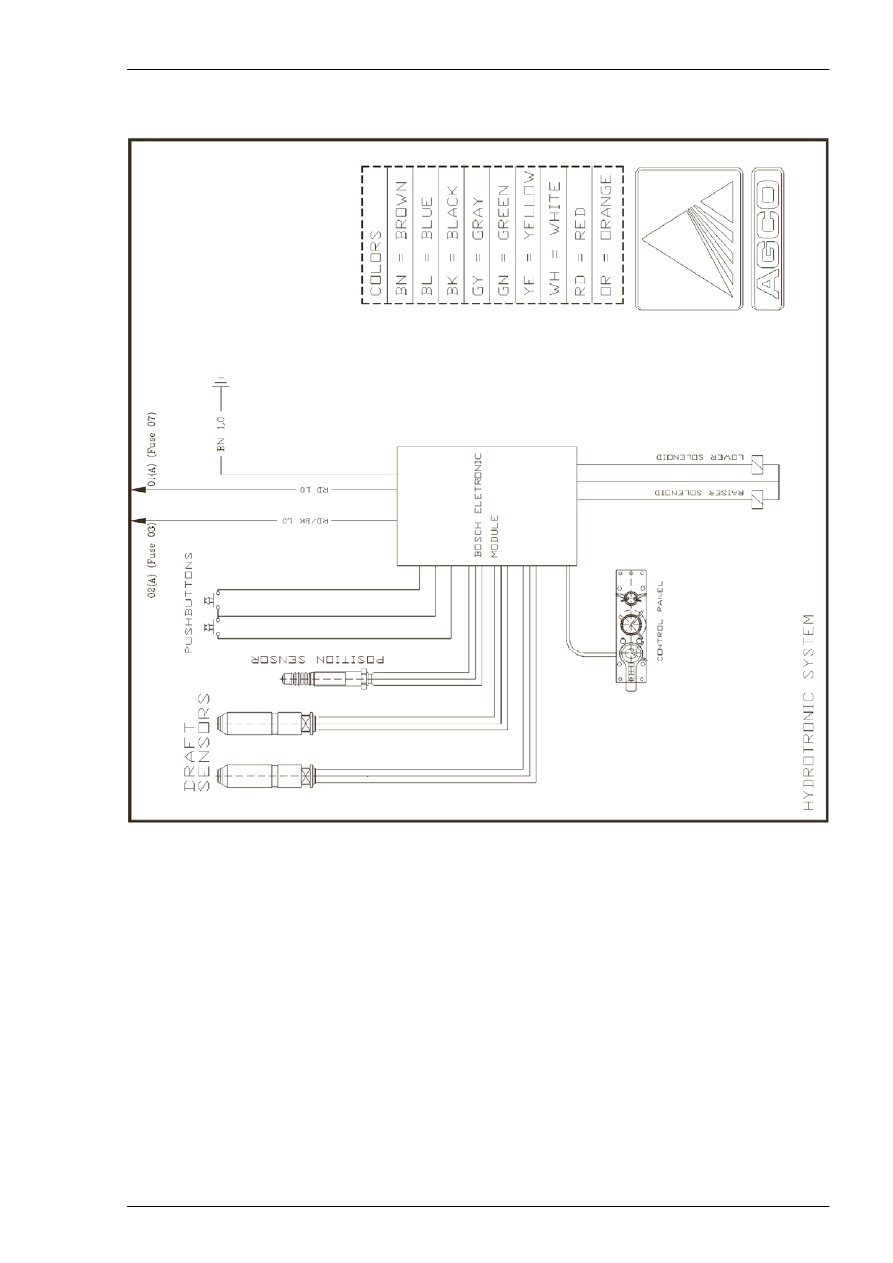

Основные электрические цепи – тракторы с платформой


Цепь D





Усовершенствованные тракторы серии MF 600






177

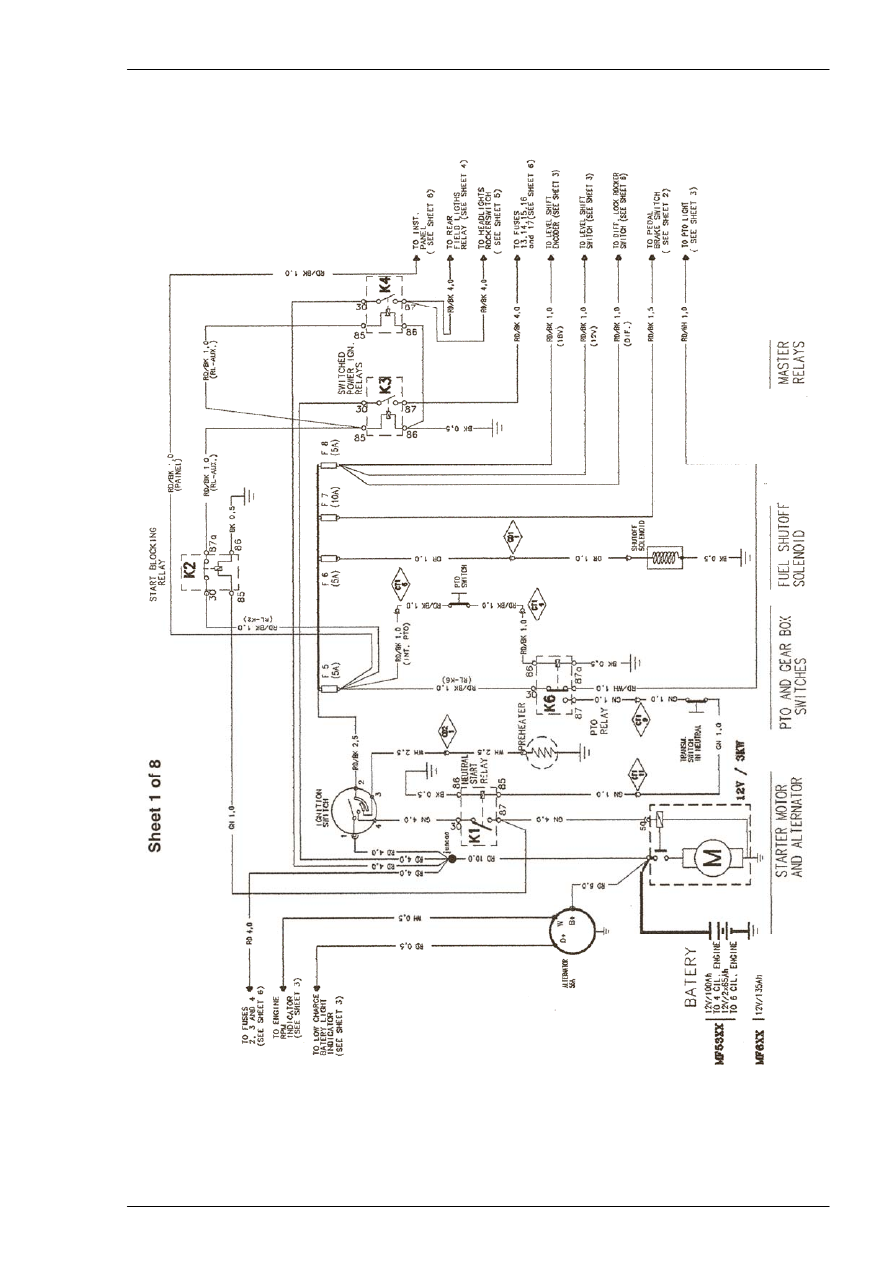

19 - Основные электрические цепи – тракторы с кабиной


Лист 1 из 8




Усовершенствованные тракторы серии MF 600






178

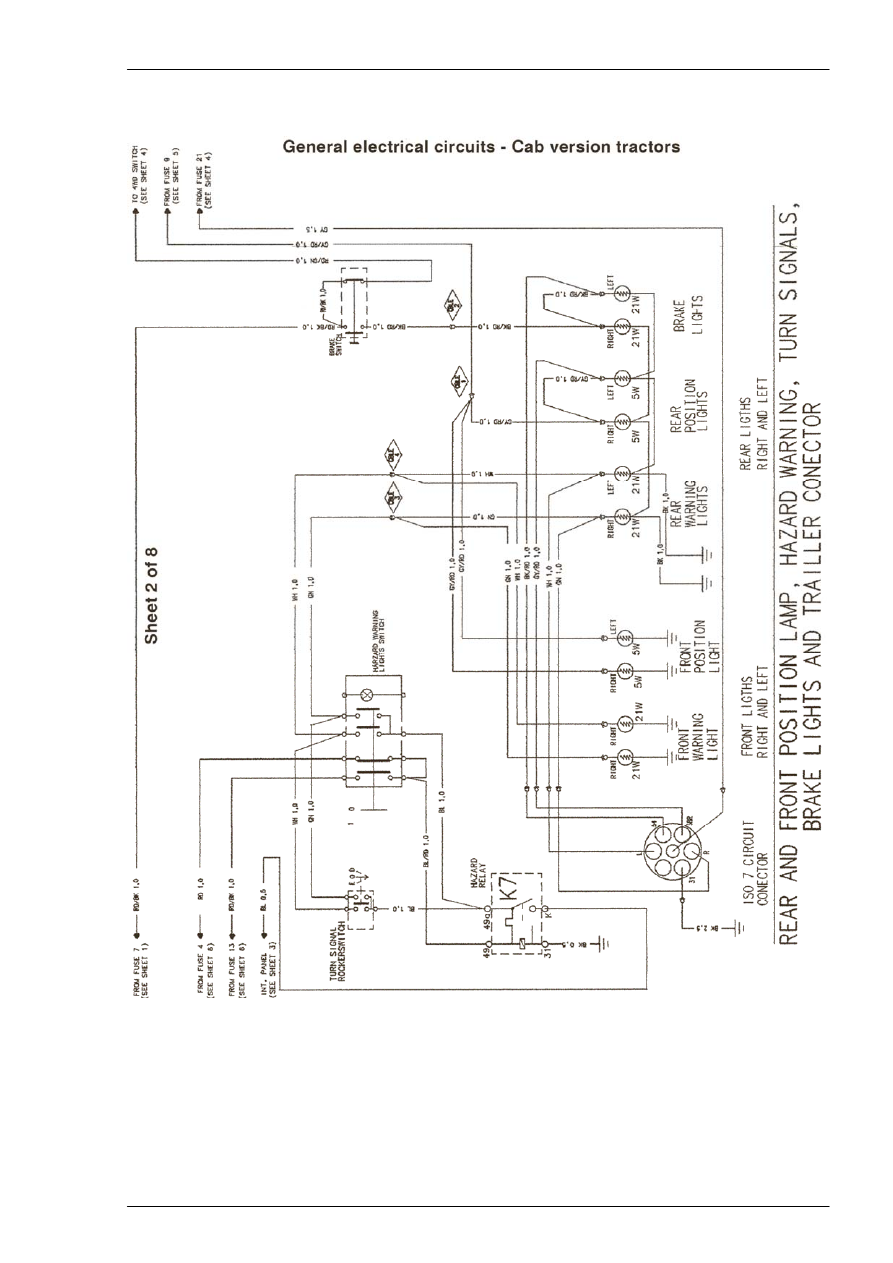

Основные электрические цепи – тракторы с кабиной


Лист 2 из 8
