ГУСЕНИЧНЫЙ ЭКСКАВАТОР SINOMACH ZG3335LC-9C (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Гусеничный экскаватор SINOMACH ZG3335LC-9C вес 32.5 т., объем ковша 1.45 м3

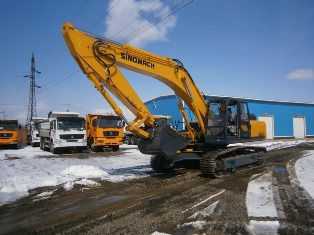

Гусеничный экскаватор SINOMACH ZG3335LC-9C

  • Характеристики










Характеристики

Гусеничный экскаватор SINOMACH ZG3335LC-9C

Производитель: SINOMACH
Модель: ZG3335LC-9C
Рабочие характеристики
Объем ковша (м3): 1.45
Снаряженная масса, (кг): 32500
Габаритные характеристики
Габаритные размеры (ДхШхВ) (транспортном виде), (мм): 11140x3280x3130
Общая высота по стреле (мм): 3280
Ширина платформы (мм): 2700
Дорожный просвет под противовесом (мм): 1220
Минимальный дорожный просвет, (мм): 500
Радиус поворота задней платформы (мм): 3450
Расстояние базы опорного катка (мм): 4050
Габаритные размеры шасси (ДхШ) (мм): 4940х3280
Ширина колеи (мм): 2680
Стандартная ширина башмака гусеничной цепи (мм): 600
Длина стрелы (мм): 8900
Двигатель
Производитель: Cummins
Модель двигателя: 6BTAA5.9-C178
Тип двигателя: 6 цилиндровый - вертикальный тип - водяное охлаждение - 4 тактный
Тип топлива: Дизель
Объем двигателя (мл): 5883
Количество цилиндров: 6
Диаметр цилиндра х Ход поршня (мм): 102х120
Мощность двигателя (кВт/л.с.): 186/252,89
Номинальное число оборотов (об/мин): 2200
Максимальный вращательный момент: 708(N.M)@1500 об/мин
Напряжение запуска мотора (В): 24 В, 70A
Мощность генератора (В): 24 В, 4.5 кВт
Способ охлаждения: Водяное охлаждение
Система смазки: Давление движения
Система запуска: Электрический стартер
Габаритный размер двигателя (ДхШхВ) (мм): 1862x1162x1551
Вес двигателя (кг): 432
Минимальный удельный расход топлива (г/кВт.ч): 208
Рабочие характеристики
Максимальная высота копания (мм): 10210
Максимальная высота разгрузки (мм): 7110
Максимальная глубина копания (мм): 7110
Максимальная глубина продольного копания (мм): 6480
Максимальный радиус копания (мм): 11110
Минимальный радиус поворота (мм): 4310
Максимальная сила копания ковша (кН): 210
Максимальная сила копания стрелы (кН): 161
Удельное давление на грунт (кПа): 53
Ходовая часть
Тип гусеницы: Стальной
Ширина гусеницы (мм): 600
Полняя длина гусеницы (мм): 4640
Расстояние между гусеницами (мм): 4050
Колея между гусеницами (мм): 2680
Скорость 1 передача (км/ч): 3.2
Скорость 2 передача (км/ч): 5.4
Максимальный преодолеваемый уклон (%): 35
Скорость поворота (об/мин): 9.7
Гидравлическая система
Производитель гидравлического насоса: Tongmyung
Модель главного насоса: K3V112DT
Объем главного насоса (см3/об.): 2х112
Тип: Осевой поршневой насос с переменным рабочим обьемом
Максимальный поток (л/мин): 2х228
Рабочее давление (МПа): 31.4
Рабочее давление (усиленный) (МПа): 34.3
Тип управляющего контура: Одноступенчатый, насос постоянного рабочего объема
Рабочее давление управляющего контура(МПа): 3.92
Производитель главного управляющего клапана: Parker
Другие параметры
Тип мотора поворотной платформы: Осевой поршневой насос с определенным рабочим обьемом
Тип мотора движения: Осевой поршневой насос с переменным рабочим обьемом
Параметры объемы
Объем топливного бака (л): 400
Объем гидробака (л): 270
Объем моторного масла (л): 24
Объем охлаждающая жидкость (л): 35
Объем для поворотного устройства (л): 4.2
Объем масла редуктора (л): 2х5.5
