ВНЕДОРОЖНЫЙ АВТОКРАН XJCM QRY70 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

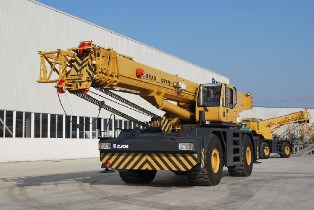

Внедорожный кран XJCM QRY70, грузоподъемность 70 т., длина стрелы 37.0 м., длина гуська 15.0 м.
Внедорожный (Самоходный) кран XJCM QYR70


Характеристики

Внедорожный (Самоходный) кран XJCM QYR70

Производитель: XJCM
Модель: QRY70
Подъемные параметры
Максимальная номинальная грузоподъемность (кг): 70000
Минимальный рабочий радиус (мм): 3000
Минимальный рабочий радиус по задней части (мм):  4700
Максимальный грузовой момент основной стрелы (кН.м): 2502
Максимальный грузовой момент полностью выдвинутой стрелы (кН.м): 987
Максимальный грузовой момент полностью выдвинутой стрелы + гусек (кН.м):
Раздвижения продольно аутригеры (м):  7.75
Раздвижения боковые аутригеры (м):   7.6
Высота подъема основной стрелы (м): 10.7
Высота подъема полностью выдвинутой стрелы (м): 36.75
Высота подъема полностью выдвинутой стрелы + гусек (м):
Длина основной стрелы (м): 10.2
Длина полностью выдвинутой стрелы (м): 37
Длина полностью выдвинутой стрелы + гусек (м): 52.0
Угол смещения гуська (°): 0-30
Время подъема стрелы (с): 85
Время складывание стрелы (с):  85
Полное время раздвигание стрелы (с): 125
Полное время складывание стрелы (с): 95
Максимальная частота вращения платформы (об/мин): 2
Рабочая скорость
Время телескопирование раздвижения аутригера синхронно расширения (с): 30
Время телескопирование раздвижения аутригера синхронно втягивания (с): 25
Время телескопирование стойки аутригера синхронно расширения (с):  35
Время телескопирование стойки аутригера синхронно втягивания (с): 60
Скорость подъема одной веревки основной лебедки (полная нагрузка) (м/мин): 120
Скорость подъема одной веревки  основной лебедки (без нагрузки) (м/мин):  120
Скорость подъема одной веревки дополнительной лебедки (полная нагрузка) (м/мин):  120
Скорость подъема одной веревки дополнительной лебедки (без нагрузка) (м/мин):   120
Габаритные размеры
Габаритные размеры (ДхШхВ) (мм): 12970х3350х3840
Колесная база (мм): 4650
Колея (мм): 2350
Весовые характеристики
Полная масса в транспортном положении (кг): 48800
Передняя нагрузка на ось (кг): 22560
Задняя нагрузка на ось (кг):  26240
Гидравлическая система
Насос: Двойной 80/80, 40/08 шестеренчатого насоса при последовательном соединении
Контрольный клапан: Клапан Multitandem, управляющее давление
Объем гидравлического бака (л): 700
Прочие параметры
Максимальная скорость движения (км/ч): 42.5
Минимальная скорость движения (км/ч): 1
Минимальный радиус разворота (м): 6.5
Минимальный радиус разворота по оголовке стрелы (м): 12.1
Минимальный дорожный просвет (мм): 530
Угол подхода (°):  24.5
Угол съезда (°): 24.5
Тормозной путь (скорость 30 км/ч) (м): ≤9
Максимальный преодолеваемый подъем (%): 55
Максимальный внешний шум во время ускорения (Дб): 86
Топливный бак (л): 320
Шина: 26.5-25 (28RP)
Двигатель
Производитель: Cummins
Модель двигателя: ISDE270-40
Тип двигателя: С турбонаддувом, 4–тактный двигатель с водяным охлаждением и линейным расположением цилиндров.
Мощность двигателя (кВт/л.с.): 228/309
Объем двигателя (л): 6.700
Количество цилиндров: 6
Номинальный крутящий момент двигателя(обр/м): 2200
Номинальный крутящий момент (N.m): 1200
Диаметр цилиндра*ход цилиндра (мм): 124x107
Удельный расход топлива (г/кВт.ч): ≤195
Снаряженная масса двигателя (кг): 460
Габаритные размеры двигателя (ДхШхВ) (мм): 1072х735х842
