ДОРОЖНЫЙ КАТОК XCMG XS122E (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Вибрационный дорожный каток XCMG XS122E с гидравлическим приводом и одновальцовым катком, вес 12 т.

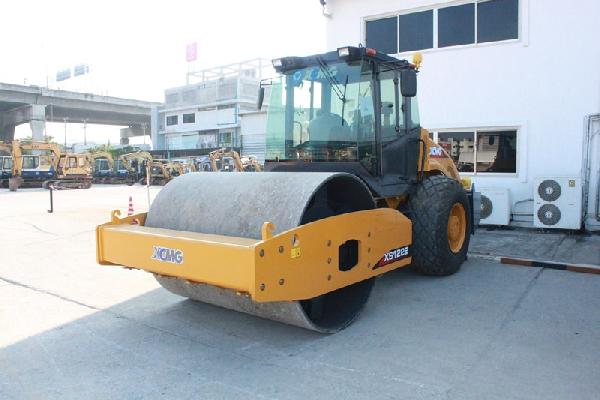

Дорожный каток XCMG XS122E

  • Характеристики

























Характеристики

Дорожный каток XCMG XS122E

Производитель: XCMG
Модель: XS122E
Технические данные
Общий вес (кг): 12000
Вес в барабан (кг): 6800
Вес задних колес (кг): 5200
Габариты (ДхШхВ) (мм): 5970х2300х3150
Диаметр вибрационного вальца (мм): 1523
Ширина уплотнения (мм): 2130
Дорожный просвет (мм): 400
Линейная статическая нагрузка (N/cm): 313
Скорость передачи
передача I 0-5
передача II 0.11
Теоретическим уклоном (%): 45
Мин. радиус поворота (мм): 6800
Угол поворота (°): ±30°
Колеблющийся угол (°): ±10°
Частотных вибраций (Грц): 30/35
Номинальная амплитуда(Высокая/Низкая) (мм): 1.8/0.9
Центробежная сила (Высокая/Низкая) амплитуды (kN): 280/190
Двигатель:
Производитель двигателя: YUCHAI
Модель двигателя: YC4A125Z-T21
Тип топлива: Дизель
Система охлаждения двигателя: четырех тактный, с водяным охлаждением, турбонаддувом, с воздушным интеркулером
Номинальная мощность(кВт/л.с.): 95/125
Количество цилиндров: 4
иаметр цилиндра х ход поршня (мм): 108×132
Объем двигателя (мл): 4.840
Номинальная частота вращения (обр/мин): 2200
Максимальный крутящий момент / скорость (Нм при об/мин): 440/1500~1700
Вес двигателя (кг): 500
Габариты двигателя ДхШхВ (мм):
Номинальный расход масла (г/кВт·ч): 205
Резина
Количество резины: 2
Размер резины: 23.1-26/12PR
Давление воздуха в шинах (кг/см3): 1.50~1.70
Электрическая система
Аккумулятор (В): 24
Рабочее напряжение (В): 24
Генератор (В): 24
Гидравлическая система
Номинальное давление гидралической системе привода (МПа): 38
Номинальное давление гидралической системе вибрации (МПа): 35
Номинальное давление гидралической системе рулевого управления (МПа): 20
Номинальное давление гидралической маслы (МПа): 2.5
Минимальное давление открытия для тормоза (МПа): 1.4
Объем жидкости
Ведущая ось смазка в дифференциале (л): 6
Ведущая ось смазка в планетарной шестерни (л): 2х0.75
Смазка в вибрационном барабане (л): 60
Топливный бак (л): 230
Моторное масло (л): 19
Гидравлический бак (л): 230
Cмазка ступицы крутящего момента для барабана (л): 2.7~2.9
