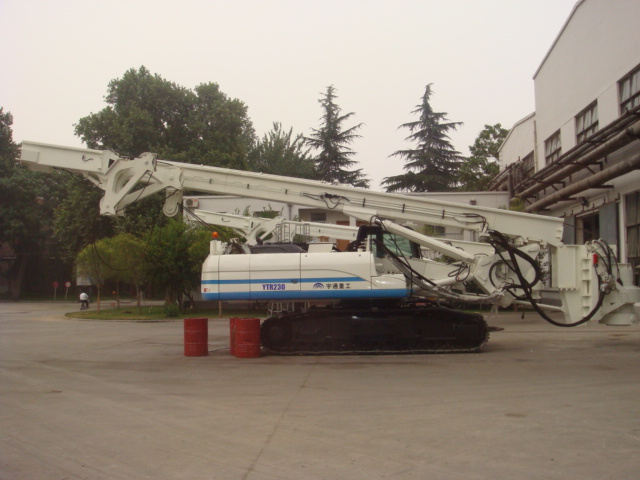

РОТОРНАЯ БУРОВАЯ УСТАНОВКА YUTONG YTR230D (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Роторная буровая установка YUTONG YTR230D, глубина бурения 52/68 м.,
максимальный диаметр бурение Ф2000 мм, максимальная мощность
крутящий момент 230 кН*м, вес 72 т.
Роторная
буровая установка YUTONG YTR230D-
- Характеристики
Характеристики |
Роторная буровая установка YUTONG YTR230D |
|
| Производитель: | YUTONG | |
| Модель: | YTR230D | |
| Эксплуатационные характеристики | ||
| Максимальный диаметр бурения (мм): | Ф2000 | |
| Максимальная глубина бурения Φ2000 (м): | 52/68 | |
| Снаряженная масса (кг): | 72000 | |
| Двигатель | ||
| Производитель двигателя: | DOOSAN | |
| Модель двигателя: | DE12TIA | |
| Тип: | Рядный, 4-х тактный, с водяным охлаждением, турбокомпрессор, интеркулер | |
| Мощность двигателя (кВт/л.с.): | 230/312,71 | |
| Номинальная скорость вращение (об/мин): | 2000 | |
| Максимальный крутящий момент двигателя (Нм/об/мин): | 1300 | |
| Диаметр цилиндра х ход цилиндра (мм): | 123x155 | |
| Объем двигателя (мл): | 11.100 | |
| Количество цилиндров: | 6 | |
| Габариты двигателя (ДхШхВ) (мм): | 1260x812x1009 | |
| Снаряженная масса двигателя (кг): | 920 | |
| Роторная установка | ||
| Максимальный крутящий момент(кН.м): | 230 | |
| Частота вращения (об/мин): | 6~35 | |
| Стандартная бурильная штанга (глубина бурения 52 м): | φ440-5X14.5m | |
| Стандартная бурильная штанга (глубина бурения 68 м): | φ440-5X15m | |
| Передний угол наклона мачты (°): | 3 | |
| Угол наклона мачты левая и правая сторона (°): | 3.5 | |
| Напорный цилиндр | ||
| Максимальное рабочее давление усилие подачи (кН): | 150 | |
| Максимальное рабочее давление усилие подъема (кН): | 160 | |
| Давлением сжатия хода цилиндра (мм): | 5330 | |
| Главная лебедка | ||
| Максимальная подъемная сила (кН): | 240 | |
| Максимальная скорость вытягивания (м/мин): | 65 | |
| Диаметр основного каната (мм): | 28 | |
| Вспомогательная лебедка | ||
| Максимальная подъемная сила (кН): | 100 | |
| Максимальная скорость вытягивания (м/мин): | 50 | |
| Диаметр вспомогательного каната (мм): | 26 | |
| Шасси | ||
| Производитель: | DOOSAN | |
| Модель шасси: | DX380 | |
| Ширина шасси гусеницы (мм): | 800 | |
| Сила тяги шасси (кН): | 410 | |
| Длина шасси (трек) (мм): | 4950 | |
| Габаритные размеры | ||
| Габаритные размеры в рабочем положении (ДхШхВ) (мм): | 4950х4300х22420 | |
| Габаритные размеры в транспортном положении (ДхШхВ) (мм): | 16070х3575х3300 | |
