МНОГОФУНКЦИОНАЛЬНАЯ БУРОВАЯ УСТАНОВКА JAINE JD180BL (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Многофункциональная буровая установка JAINE JD180BL, максимальная глубина бурения 150 м., Максимальный диаметр бурение Ф420 мм, вес 16 т.

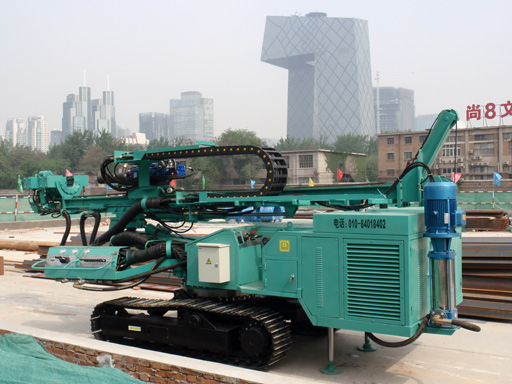

Многофункциональная буровая установка JAINE JD180BL

  • Характеристики














Характеристики

Многофункциональная буровая установка JAINE JD180BL

Производитель: JAINE
Модель: JD180BL
Эксплуатационные характеристики
Максимальный диаметр бурения (мм): Ф420
Максимальная глубина бурения Φ160 (м): 150
Максимальная глубина бурения Φ420 (м): 80
Габаритные размеры ДхШхВ (мм): 10100х2260х2900
Снаряженная масса (кг): 16000
Двигатель
Производитель двигателя: Cummins
Модель двигателя: 6CTA8.3-C240
Тип: В рядный 6-цилиндровый 4-тактный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Мощность двигателя (кВт/л.с.): 180/240
Номинальная скорость вращение (об/мин): 2200
Максимальный крутящий момент двигателя (Нм/об/мин): 560-1500
Диаметр цилиндра х ход цилиндра (мм): 114×135
Объем двигателя (мл): 8.300
Количество цилиндров: 6
Габариты двигателя (ДхШхВ) (мм): 1850x970x1500
Снаряженная масса двигателя (кг): 896
Емкостные характеристики
Топливный бак (л): 230
Гидравлический бак (л): 460
Силовая головка
Режим работы: Вращательный, ударный
Прозводительность: ThyssenKrupp (Германия)
Модель: XW230B
Скорость вращение (обр): 44
Крутящий момент (Нм): 23000
Диапазон сверления
Поворотный угол наклона (°): -11° ~ 15°
Поворотный угол поворота (°): ±95°
Угол подъема стрелы (°): -20° ~ +55°
Угол наклона бурилки (°): 0° ~ +122°
Угол поворота бурилки (°): -81° ~ 11,5°
Раздвижной ход бурилки (мм): 1000
Устройства бурения
Режим бурения: Режим соединение цепи гидроцилиндров
Мощность тяги подачи труб (кН): 55
Мощность тяги вытаскивание труб (кН): 73
Длина штанги (мм): 6200
Скорость подачи (м/мин): 48
Скорость вытаскивание труб (м/мин): 48
Зажимная скоба буровой штанги
Диаметр бурового инструмента (мм): 160~420
Сила зажима (кН): 157
Крутящий момент съёмника (Нм): 31500
Шасси
Гусеничный угол поворота (°): -10° ~ 15°
Скорость движения (км/ч): 4.1
Способность преодолеваемого подъема (°): 25
Давление на грунт (МПа): 0.15
Лебедка
Подъемная сила (Н): 20000

Габаритные размеры Многофункциональная буровая установка JAINE JD180BL

Габаритные размеры Многофункциональная буровая установка JAINE JD180BL
