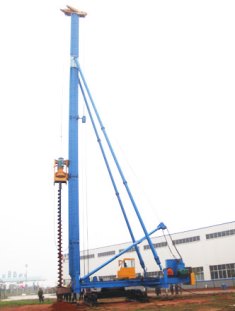

ГИДРАВЛИЧЕСКАЯ ШАГАЮЩАЯ БУРОВАЯ РОТОРНАЯ УСТАНОВКА NEW TIMEHOPE CFG30 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Гидравлическая шагающая буровая роторная установка New Timehope
CFG30, глубина бурения 30 м., Максимальный диаметр бурение Ф800 мм,
вес 65.0 т.
Роторная
буровая установка New Timehope CFG30
Timehope
-
- Характеристики
Характеристики |
Роторная буровая установка New Timehope CFG30 |
|
| Производитель: | New Timehope | |
| Модель: | CFG30 | |
| Эксплуатационные характеристики | ||
| Максимальный диаметр бурения (мм): | Ф800 | |
| Максимальная глубина бурения Φ800 (м): | 30 | |
| Снаряженная масса (кг): | 65000 | |
| Номинальная нагрузка (кН): | 400 | |
| Длина мачты (м): | 32.5 | |
| Диаметр мачты ФS (мм): | 720 | |
| Расстояние между главными опорами (мм): | 600хΦ102 | |
| Диапазон наклона мачты (°): | вперед 12/ назад 5 | |
| Максимальный наклон земляные работы (°): | 3 | |
| Двигатель | ||
| Производитель двигателя: | DAZHONG | |
| Модель двигателя: | TYCX250M | |
| Тип: | Редкоземельный постоянный магнит синхронного двигателя, электрический | |
| Мощность двигателя (кВт/л.с.): | 55x2 | |
| Максимальный крутящий момент двигателя (Нм/м): | 29.2 | |
| Роторная установка | ||
| Максимальный диаметр бурение (мм): | Φ400~Φ800 | |
| Мощность силовой головки (кВт): | 55×2 | |
| Максимальная глубина бурения (м): | 30 | |
| Допустимое буровое тяговое усилие (кН): | 400 | |
| Максимальный оборот буровой штанги (об/мин): | 21 | |
| Выходной крутящий момент (кН.м): | 50 | |
| Механизм регулировки крепление | ||
| Регулировка скорость линии (м/мин): | 0-1.06 | |
| Ход (мм): | 1700 | |
| Главная лебедка (1 штука) | ||
| Максимальная тяговое усилие (кН): | 50 | |
| Максимальная скорость каната (м/мин): | 28 | |
| Диаметр каната (мм): | Φ21.5 | |
| Вспомогательная лебедка (1 штука) | ||
| Максимальная тяговое усилие (кН): | 20 | |
| Максимальная скорость каната (м/мин): | 20 | |
| Диаметр каната (мм): | Φ13.0 | |
| Шасси | ||
| Производитель: | New Timehope | |
| Поворот платформы (°): | 360 | |
| Скорость вращения платформы (º/сек): | 15 | |
| Скорость ходьбы длиной станины (м/мин): | 0-4.3 | |
| Шаг длиной станины (мм): | 2000 | |
| Скорость ходьбы коротких станин (м/мин): | 0-4.3 | |
| Шаг короткой станины (мм): | 600 | |
| Удельное давление на грунт длиных станин (МПа): | 0.042 | |
| Удельное давление на грунт коротких станин (МПа): | 0.06 | |
| Гидравлическая система | ||
| Производитель: | DAZHONG | |
| Модель: | 160M | |
| Мощность двигателя (кВт): | 22 | |
| Рабочее давление (мПа): | 16 | |
| Габаритные размеры | ||
| Габаритные размеры в рабочем положении (ДхШхВ) (мм): | 11000х7200х36000 | |
| Габаритные размеры в транспортном положении (ДхШхВ) (мм): | 10500х32400х2150 | |
| Габаритные размеры длиной станины (ДхШхВ) (мм): | 10000х1200х500 | |
| Габаритные размеры короткой станины (ДхШхВ) (мм): | 2000х3760х900 | |
| Дополнительная опция | ||
| Дополнительная опция: | Возможно дооборудовать дизельным подстанции на 150 кВт. | |
