БУРИЛЬНО-СВАЕБОЙНАЯ УСТАНОВКА SEMW DH558 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

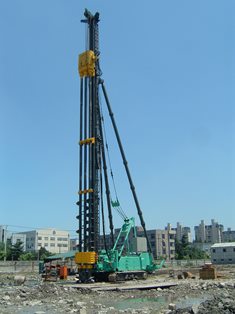

Многофункциональная Бурильно-сваебойная установка SEMW DH558-110M-3
аналог Nippon Sharyo, вес (т): 114
Бурильно-сваебойная
установка SEMW DH558-
- Характеристики
Характеристики |
Бурильно-сваебойная установка SEMW DH558-110M-3 |
| Производитель: | SEMW |
| Модель: | DH558-110M-3 |
| Габаритные характеристики | |
| Общая ширина (шасси сложенны) (мм): | 3300 |
| Общая ширина (шасси раздвинуты) (мм): | 4400 |
| Расстояние колеи (шасси раздвинуты) (мм): | 3600 |
| Расстояние колеи (шасси сложенны) (мм): | 2500 |
| Ширина башмака гусеницы (мм): | 800 |
| Длина гусеницы на земле (мм): | 5520 |
| Расстояние между центрами приводными колесами (мм): | 4660 |
| Минимальный дорожный просвет (мм): | 344 |
| Ширина кабины (мм): | 3155 |
| Высота кабины (мм): | 3208 |
| Радиус вращения задней части (мм): | 5318 |
| Радиус вращения задней части с противовесом (мм): | 4940 |
| Дорожный просвет задней части (мм): | 1040 |
| Длина мачты (мм): | 21000 |
| Молоты | |
| Дизельные молоты: | Выбор модели |
| Гидравлические молоты: | Выбор модели |
| Буровые штанги | |
| Модель буровой установки: | SWM |
| Максимальная глубина бурения (м): | 27 |
| Диаметр бурения (мм): | 300-600 |
| Снаряженная масса буровых штангов (кг): | 6500 |
| Рабочие характеристики | |
| Основной ролик, вспомогательного барабана, скорость подъема с тремя канатами (низкая скорость) (м/мин): | *33 (2.5) |
| Основной ролик, вспомогательного барабана, скорость подъема с тремя канатами (высокая скорость) (м/мин): | *66 (5.0) |
| Основной ролик, вспомогательного барабана, скорость опускание с тремя канатами (низкая скорость) (м/мин): | 33 (2.5) |
| Основной ролик, вспомогательного барабана, скорость опускание с тремя канатами (высокая скорость) (м/мин): | 66 (5.0) |
| Основной ролик, вспомогательного барабана, скорость подъема с четвырмя канатами (опция) (м/мин): | *41 (3.1) |
| Основной ролик, вспомогательного барабана, скорость подъема с четвырмя канатами (высокая скорость) (опция) (м/мин): | *41 (3.1) |
| Скорость поворота платформы (об/мин): | 3.1 |
| Максимальная скорость движение (км/ч): | *1.0 (0.07) |
| Преодоление наклон (только корпус): | 40% |
| Удельное площадь на землю (см2): | 74560 |
| Удельное давление на грунт полностью оборудованный с максимальным весом (кгс/см2): | 1.53 |
| Весовые характеристики | |
| Снаряженная масса установки (без молота и бура) (кг): | 40100 |
| Противовесы (кг): | 16500 (9000+3500+4000) |
| Максимальный вес установки полностью оборудованный (ходовой максимальный вес) (кг): | 114000 |
| Двигатель | |
| Производитель: | HINO |
| Модель: | J08C-UT |
| Мощность двигателя (кВт/л.с.): | 147/200 |
| Тип двигателя: | Четырехтактный с водяным охлаждением, вертикальный с прямым впрыском |
| Тип топлива: | Дизель |
| Объем двигателя (мл): | 7.961 |
| Количество цилиндров: | 6 |
| Диаметр цилиндра х ход поршня (мм): | 114х130 |
| Компрессия: | 18:1 |
| Максимальный крутящий момент(обр/м): | 1600 |
| Расход топлива (г/л.с. в час): | 172 |
| Аккумулятор: | 24V-120Ahх2 |
| Габариты двигателя (ДхШхВ)(мм): | 1225х740х905 |
| Вес двигателя (кг): | 530 |
| Объемные характеристики | |
| Топливный бак (л): | 250 |
