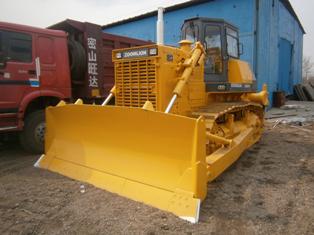

БУЛЬДОЗЕР ZOOMLION ZD220-3 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Бульдозер ZOOMLION ZD220-3, снаряженная масса (кг): 24520, мощность двигателя 162 кВт.

  • Характеристики














Характеристики

Бульдозер ZOOMLION ZD220-3

Производитель: ZOOMLION
Модель: ZD220-3
Эксплуатационная масса (кг): 24520
Двигатель
Производитель: CUMMINS
Модель: NT855-C280(NIII)
Тип: Турбокомпрессорный и 4–тактный двигатель с водяным охлаждением и линейным расположением цилиндров
Число цилиндров—диаметр цилиндра*ход (мм): 6—139.7х152.4
Рабочий объём цилиндра (мл): 14010
Номинальная мощность (кВт): 162
Номинальный оборот (r/min): 1800
Максимальный момент кручения: 1078N.m/1250r/min
Удельный расход топлива (g/kw.h): 208
Способ пуска: Пуск с двигателем
Пусковой двигатель: 24V, 11kw
Генератор: 24V, 25A
Аккумулятор: 24V(12Vх2)—200AHх2
Передаточное устройство
Гидротрансформатор
Модель гидротрансформатора: Трёхэлемент с одной степенью и одной фазой
Способ охлаждения: Водяное охлаждение
Планетарный картер коробки передачи переключения ступеней скоростей
Модель: Сателлитный, многодисковое сцепление, гидравлическое управление, принудительная смазка
Центральный передаточный вал: Гипоидное зубчатое колесо, барботажная смазка
Положение ступени передачи: 3 передачи вперёд, 3 передачи назад.
Скорость хода
Передний ход (км/ч): 1-ая передача: 0~3.6/3.8
2-ая передача: 0~6.5/6.8
3-яя передача: 0~11.2/11.8
Задний ход (км/ч): 1-ая передача: 0~4.3/4.9
2-ая передача: 0~7.7/8.5
3-яя передача: 0~13.2/14.3
Оборачивающая система
Бортовой фрикцион: Мокрая муфта сцепления, многодисковое сцепление, пружинное прижимание, управление маслянным давлением
Бортовой тормоз: Мокрый тормоз, плавающий тормоз, ножное управление спаренным сцеплением(бустер давления масла)
Конечная передача: Уменьшение скорости второго ступени прямозубного колеса ,барботажная смазка
Рама бульдозера
Тип подвески: Полужёсткое, балансирный брус-плавающее
Количество поддерживающего ролика(на каждой стороне): 2
Количество опорного катка (на каждой стороне): 6
Количество направляющего ролика (на каждой стороне): 1
Гусеницы
Модель: Сборноразборный, одногусеничный зуб
Размеры башмака ДхШхВ(мм): 216х560х72
Количество грунтозацепа (на каждой стороне): 38
Межцентровое расстояние гусеницы (мм): 2000
Длина гусеничного заземления (мм): 2730
Удельное давление заземления (kpa): 79
Зазор заземления (мм): 405
Эксплуатационная масса (кг): 24300
Гидроуправление
Номинальное давление (Mpa): 14
Модель гидравлического насоса: Шестерённый насос
Объем бака (л): 162 л/1000 обр.
Модель регулирующего клапана: Золотниковый
Рабочее устройство и аксессуары
Лопата бульдозера: Отвал прямого наклонения|угловая отвал
ШхВ (мм): 3725х1315|4365х1055
Максимальная высота подъёма (м): 1210|1292
Максимальный спад (мм): 538|536
Максимальное наклонение (мм): 735|500
Объём отвала(м3): 6.4|4.8
Почворазрыхлитель
Количество зубьев: 3
Максимальная разрыхлительная высота (мм): 666
Максимальная высота подъёма (мм): 555
Модель почворазрыхлителя: Модель параллелограма, управление маслянным давлением
Масса почворазрыхлителя (кг): 2700
Габарит бульдозера в целом(не включая почворазрыхлителя): Отвал прямого наклонения|угловой отвал
Полная длина (мм): 5750
Габаритная ширина (мм): 3725
Габаритная высота (мм): 3354
