АВТОБЕТОНОНАСОС ZOOMLION ZLJ5336THB 43X-5RZ (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

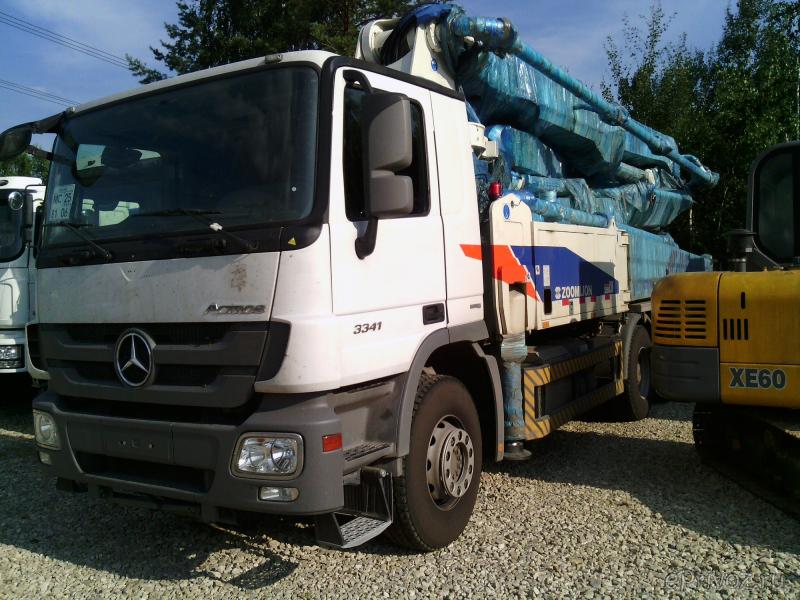

Автобетононасос ZOOMLION ZLJ5336THB 43X-5RZ, на базе Mercedes Benz Actros 3341 высота подачи стрелы 43 м., вес 32.4 т.
Автобетононасос ZOOMLION ZLJ5336THB 43X-5RZ

  • Характеристики










Характеристики

Автобетононасос ZOOMLION ZLJ5336THB 43X-5RZ

Производитель: ZOOMLION
Модель: ZLJ5336THB 43X-5RZ
В режиме движения
Шасси
Производитель: Mercedes Benz Actros
Модель: 3341
Колесная формула: 6х4
Максимальная скорость (км/ч): 90
Максимальный преодолеваемый наклон(%): 30
Минимальный диаметр поворота (м): 17.6
Тормозной путь (м):
Колесная база (мм): 4500+1350
Колея (передние / задние) (мм): 2050/1855
Угол подход/съезда(°): 22/10
Минимальный дорожный просвет (мм): 245
Размер шины: 315/80 R22,5
Нагрузка на ось (передняя/задняя) (кг): 9000/13000
Рулевое управление: LS6/LS8
Задняя мост: H7
Модель коробки передачи:
Двигатель
Производитель: Mercedes
Модель: OM501LA
Тип: V - образный шестицилиндровый, с водяным охлаждением, четырехтактный, с турбонаддувом и промежуточным охлаждением, системой Common Rail
Мощность двигателя (кВт/л.с.(обр/мин)): 300/408(1800)
Максимальный крутящий момент(Н.м/(обр/мин.)): 2400/1080
Объем двигателя (мл): 11.946
Количество цилиндров: 6
Количество клапанов на цилиндр: 4
Диаметр цилиндра х Ход поршня 128х140
Тип топлива: Дизель
Минимальный расход топлива при полной нагрузке (г/кВт.ч): ≤189
Вес двигателя (кг): 1050
Габаритный размер двигателя (ДхШхВ) (мм): 1774х1010х1332
Другие параметры:
Габаритые размеры(ДхШхВ) (мм): 11670x2500x4000
Снаряженная масса (кг): 32450
Емкость топливного бака (л): 400
Расход топлива на (л/100 км): 40
В режиме эксплуатации
Насосная система
Теоретическая пропускная способность (высокое давление/низкое давление)(м3/ч): 180/120
Максимальное давление на выходе (высокое давление/низкое давление)(мПа): 9/12
Номинальное рабочее давление (МПа): 35
Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): 27
Диаметр х ход цилиндра подачи бетона (мм): Φ260х2100
Диаметр х ход основного цилиндра (мм): Ф130х2100
Вместимость бункера (л): 600
Высота загрузки бункера (мм): 1540
Тип гидросистемы: Закрытая
Тип охлаждения гидравлической жидкости: Воздушное охлаждение
Тип шибера: S-клапан
Стрела
Модель: 43X-5RZ
Допускаемая высота распределительной стрелы (м): 43
Допускаемая глубина распределительной стрелы (м): 30.5
Радиус поворота распределительной стрелы (м): 39
Количество секций: 5
Длина первой секции стрелы (мм): 8350
Длина второй секции стрелы (мм): 7250
Длина третьей секции стрелы (мм): 7050
Длина четвертой секции стрелы (мм):  7930
Длина пятой секции стрелы (мм):   8420
Угол поворота стрелы (°): 270
Угол развертывания первой узловой стрелы (°): 90
Угол развертывания второй узловой стрелы (°): 180
Угол развертывания третьей узловой стрелы (°): 180
Угол развертывания четвертой узловой стрелы (°): 240
Угол развертывания пятой узловой стрелы (°): 200
Диаметр бетоновода (мм): 125
Длина концевого шланга (мм): 3000
Минимальное высота раскрытия (мм): 9100
Пролет между опорами(аутригерами) продольного диапазона (мм): 8900
Пролет между передними опорами(аутригерами) (мм): 8220
Пролет между задними опорами(аутригерами) (мм): 8800
Другие параметры:
Способ распределения материалов: S-образный клапан
Режим смазки: Автоматическая смазка
Способ управления: Ручной/дистанционный
Емкость водяной бака (л): 400
Объем гидравлического бака (л): 800
Максимальное гидродавление водяного насоса (мПа): 7
Режим очистки бетоновода: водяная/сухая чистка

ГАБАРИТНЫЕ РАЗМЕРЫ АВТОБЕТОНОНАСОСА ZOOMLION ZLJ5336THB 43X-5RZ (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

Габаритные размеры Автобетононасоса ZOOMLION ZLJ5336THB 43X-5RZ
