АВТОБЕТОНОНАСОС HONGDA HDT5380THB-45/5 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

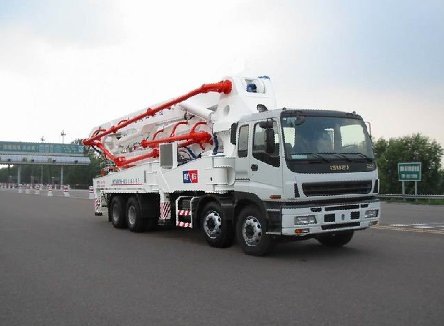

Автобетононасос HONGDA HDT5380THB-45/5, на базе ISUZU высота подачи стрелы 45 м., вес 38.0 т.
Автобетононасос HONGDA HDT5380THB-45/5

  • Характеристики


Характеристики

Автобетононасос HONGDA HDT5380THB-45/5
Производитель: HONGDA
Модель: HDT5380THB-45/5
В режиме движения
Шасси
Производитель: ISUZU
Модель: CYH51Y
Колесная формула: 8х4
Максимальная скорость (км/ч): 85
Максимальный преодолеваемый наклон(%): 35
Минимальный радиус поворота (м): 11.9
Тормозной путь (м): ≤10
Колесная база (мм): 1850+4605+1310
Колея (передние / задние) (мм): 2065/1850
Угол подход/съезда(°): 16/11
Минимальный дорожный просвет (мм): 240
Размер шины: 295/80R22.5
Нагрузка на ось (передняя/задняя) (кг):
Рулевое управление:
Задняя мост:
Модель коробки передачи:
Двигатель
Производитель: ISUZU
Модель: 6WF1D
Тип: 6-цилиндровый с турбонаддувом и промежуточным охлаждением
Мощность двигателя (кВт/л.с.(обр/мин)): 287/390,21(1800)
Максимальный крутящий момент(Н.м/(обр/мин.)): 1863/1100
Объем двигателя (мл): 14.256
Количество цилиндров: 6
Количество клапанов на цилиндр: 4
Диаметр цилиндра х Ход поршня 147х140
Тип топлива: Дизель
Минимальный расход топлива при полной нагрузке (г/кВт.ч): ≤192
Вес двигателя (кг): 1050
Габаритный размер двигателя (ДхШхВ) (мм): 1774х1010х1332
Другие параметры:
Габаритные размеры(ДхШхВ) (мм): 13100х2500х3900
Снаряженная масса (кг): 38000
Емкость топливного бака (л): 400
Расход топлива на (л/100 км): 40
В режиме эксплуатации
Насосная система
Теоретическая пропускная способность(м3/ч): 125
Максимальное давление на выходе (высокое давление/низкое давление)(мПа. м3/ч): 586
Номинальное рабочее давление (МПа): 8.5
Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): 27/17
Диаметр х ход цилиндра подачи бетона (мм): Φ230х2100
Диаметр х ход основного цилиндра (мм): Ф130х2100
Вместимость бункера (л): 700
Высота загрузки бункера (мм): 1400
Стрела
Модель: HDT5380THB-45/5
Допускаемая высота распределительной стрелы (м): 44.7
Допускаемая глубина распределительной стрелы (м): 31.3
Радиус поворота распределительной стрелы (м): 40.7
Количество секций: 5
Длина первой секции стрелы (мм): 8495
Длина второй секции стрелы (мм): 9550
Длина третьей секции стрелы (мм): 9550
Длина четвертой секции стрелы (мм):  9190
Угол поворота стрелы (°): 370
Угол развертывания первой узловой стрелы (°): 91
Угол развертывания второй узловой стрелы (°): 180
Угол развертывания третьей узловой стрелы (°): 180
Угол развертывания четвертой узловой стрелы (°): 180
Угол развертывания пятой узловой стрелы (°):  270
Диаметр бетоновода (мм): 125
Длина концевого шланга (м): 3
Другие параметры:
Способ распределения материалов: S-образный клапан
Режим смазки: Автоматическая смазка
Способ управления: Ручной/дистанционный
Расстояние ручного управление (м): 33
Расстояние дистанционного управление (м): 200







Автобетононасос со стрелой производства корпорация HONGDA (Хунда) изготовлен по мировой технологии, внедрен современный компьютер, стрела двигается плавно, легко управляется, соответственно стал долговечный, гидравлическая система усовершенствован, запатентована. По качеству и дизайну достиг, как в стране, так и в мире самых лучших результатов. Стрела изготовлена по технологии Шведской фирмы SSAB , выдержит нагрузку до 900 мра., конструкция очень легкая, все сварные швы в гидросистеме (трубопроводы, баки и др.) качественные.
Поворотный круг стрелы – собран из комплектующих производство Германия и Италия , материал с большим содержанием Cr и Mo , прочный и долговечный. Проведенные анализы показывает, что технические данные автобетононасоса оптимальны, что
подтверждено и на практике. Комплектующие автобетононасоса произведены во всех известных фирмах мира.
Достоинства:

  • Имеет большой диаметр трубопровода, большую мощность насоса, большую производительность.
  • Пульт управление НВС производства Германии, легкий, удобный, шланг доставки бетона управляется рычагом.
  • Расход насоса регулируется.
  • Скорость движение стрелы, регулируется.
  • Скорость поворота стрелы, регулируется.
  • Рабочее оборудование оснащено тормозной системой, дизельный двигатель запускается автоматически, экономичный.
  • Распределитель от STEIBEL (Германия), гидронасосы производство Германия.
  • Привод поворота стрелы и его уменьшитель скорости импортные.
  • Многофункциональный гидрораспределитель производство Германия.
  • Вентили производство Германия и Италия
  • Элетропульт управление укомплектован импортными частями CPU от Сименс (Германия).

Достоинства гидравлической системы:

  • Закрытый двойной насос свободно обеспечивает рабочее давление, большая мощность, износостойкий.
  • Компьютерный блок управления способствует возврату жидкости обратно в бак, не выключая мотора.
  • Благодаря конструкции, масло не греется и заметно уменьшен гидравлический удар, ремонт и тех. обслуживание стало легким.
  • Компактный бак благодаря закрытой системе, масло не оседает, не расплескивается.
  • Особые предохранители предотвращают поднятию давлению выше нормы. При перекачки бетона очень низкая вибрация.
  • Можно регулировать объем подачи бетона.







 ..
