ПОГРУЗЧИК ROTO 40.25 MCSS. РЕГУЛИРОВКА ЦЕПЕЙ ВТЯГИВАНИЯ / ВЫДВИЖЕНИЯ СТРЕЛЫ
(ПЕРИОДИЧЕСКОЕ ТО)

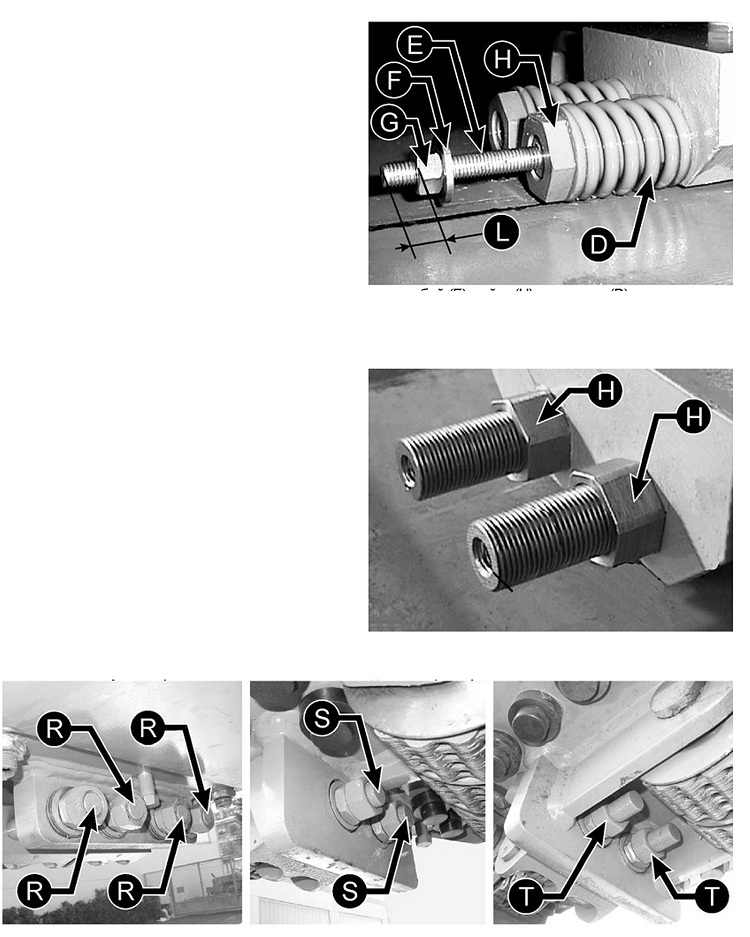

Перед выполнением регулировки цепей снимите
пружины (D):
- Достаньте из контейнера для документов, расположенного за сидением,
стержень с резьбой (Е), шайбу (F) и гайку (G). Полностью заверните
стержень с резьбой (Е) в отверстие на шейке.
- Вставьте шайбу (F) и заверните гайку (G) на стержне с резьбой, пока не
достигнете расстояния L=10 мм, как показано на фотографии.
- Осторожно отверните стопорную гайку (Н), удерживающую шайбу, с
пружины, пока вы не
сможете полностью отпустить ее; снимите стержень с резьбой (Е), гайку
(Н) и пружину (D).
- Так же снимите и вторую пружину.
- затяните одновременно две гайки "Н", чтобы ограничители "А", "В" and
"С" касались
соответствующих соседних секций стрелы.
Если Вы не можете выполните регулировку самостоятельно, обратитесь в
сервисный центр представителя Merlo.
воздействуйте на нижние регулировочные устройства "R", "S" и "Т", пока
соответствующие точки "А", "В", и "С" не окажутся на расстоянии около 2
мм от соседней секции стрелы.

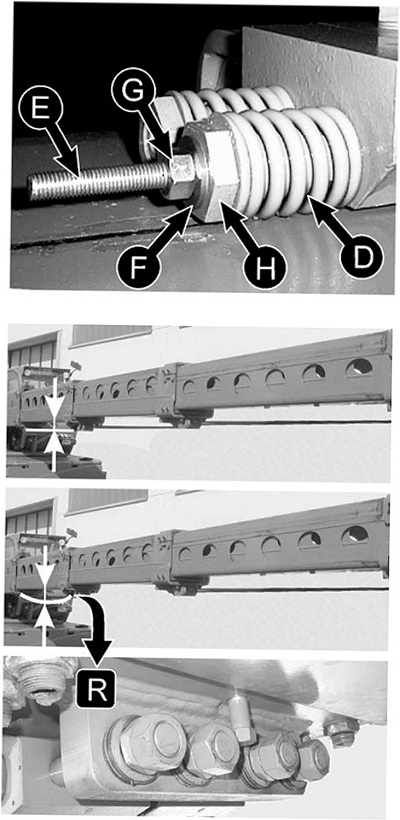

Установите пружины на болты следующим образом:
- Вставьте пружину (D), затем снова завинтите
стержень с резьбой.
- Поставьте на стержень с резьбой следующие детали в указанном порядке:
стопорная гайка (Н) пружины, шайба (F) и гайка (G).
- Завинчивайте гайку (G), пока не приведете стопорную гайку (Н) пружины
в контакт с болтом; завинчивайте стопорную гайку (Н) пружины до тех пор
пока она не упрется в гайку установочного устройства"М".
- Затем снимите стержень с резьбой (Е), гайку (Н) и пружину (D) и
сложите их в контейнер для документов.
Регулировка тросов и цепей возможна до тех пор, пока нижние
регулировочные устройства "R", "S" и "Т" могут удерживать цепи (длина
оставшейся резьбы достаточна); если эта операция невозможна, обратитесь
в сервисный центр представителя Merlo.
Полностью выдвиньте секции стрелы и установите их параллельно земле;
соблюдайте расстояние между цепями и нижней поверхностью первой и
третьей секций стрелы (измерение должно выполняться посредине длины
цепей).
Соберите секции примерно на 50 см и проверьте, что пре>еде принятые
расстояния увеличиваются примерно на 5 см; если это не так, см. пункт
(с) параграфа ПРОВЕРКА ЦЕПЕЙ.
ТАБЛИЧКИ И ИНСТРУКЦИИ
Убедитесь, что все таблички на машине находятся на своем месте, брошюры
с инсрукциями лежат в специальном отделении в кабине и что они в
нормальном состоянии. Основные таблички описаны в соответствующих главах
руководства. В случае их потери, приобретите дубликаты, сообщив их
серийный номер.
Прежде, чем выполнять следующие операции
внимательно прочтите раздел ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Обратитесь к руководству по двигателю.
Работы, выходящие за рамки нормального обслуживания (работы с топливным
насосом, форсунками, клапанами и др.) должны выполняться
квалифицированным персоналом.
ПОГРУЗЧИК ROTO 40.25 MCSS. ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ (ПЕРИОДИЧЕСКОЕ ТО)
Обратитесь к руководству по гидростатической трансмиссии. Операции
должны выполняться квалифицированным персоналом.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА (ПЕРИОДИЧЕСКОЕ ТО)
Некоторые проблемы могут быть вызваны следущими
причинами:
слишком высокий/низкий уровень масла масло
несоответствующего типа загрязнение или вода в масле слишком холодное
масло утечки
воздух в системе
повреждения шлангов или перегиб фильтр в сливной линии засорён
довести до уровня заменить заменить прогреть
систему проверить и устранить удалить воздух
выправить, при необходимости заменить очистить или заменить
.Все другие проблемы (с насосами, цилиндрами,
клапанами и др.) должны устраняться квалифицированным персоналом.
