Схема электропроводки трактора JINMA

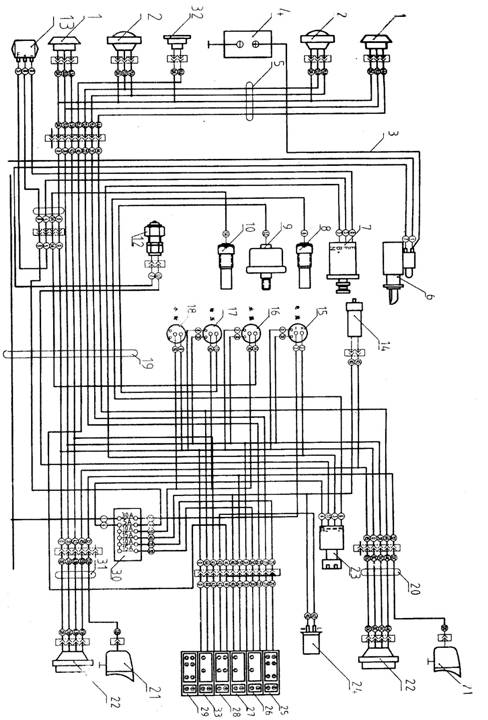

Рис.14. Схема электропроводки. 1.Указатели поворотов передние. 2.Фара передняя. 3.Главный плюсовой кабель. 4.Аккумуляторная батарея. 5.Изоляция проводов. 6.Стартер. 7.Замок зажигания. 8.Переключатель света. 9.Датчик давления масла. 10.Переключатель указателей поворотов. 12.Датчик температуры охлаждающей жидкости в ДВС. 13.Регулятор напряжения. 14.Включатель сигнала торможения. 15-18.Амперметр; Указатель давления масла; Указатель температуры; Манометр давления воздуха. 19-20,31.Изоляция проводов. 21.Указатели поворотов задние. 22.Стопфара. 25-29,33.Переключатели. 30.Блок предохранителей.
|
|
|
