Перечень элементов электрооборудования к электросхемам тракторов К-744Р
и К-744Р1
ПРИЛОЖЕНИЕ 9
Поз.
Обознач. |
Наименование |
Кол. |
Примечания |
А1 |
Кондиционер "Август" |
1 |
|
А2 |
Пульт управления кондиционером |
1 |
|
А3 |
Щиток управления ПЖД-600И-1015410: |
1 |
|
FU23 |
Предохранитель термобиметаллический 299.3722 ТУ
37.003.1415-92 |
1 |
|
FU24 |
Предохранитель ПВ-20, 30В ТУ 16.522.001-82 |
1 |
|
FV |
Свеча зажигания СН423 ТУ 37.003.634-79 |
1 |
|
ЕК |
Электронагреватель топлива |
1 |
|
М9 |
Электродвигатель МЭ252 ТУ 37.003.1281-86 |
1 |
|
SA6 |
Выключатель ВК317-06 ГОСТ ВД 3940-86 |
1 |
|
SA7, SA8 |
Выключатель В-45М ТУ 16-526.016-73 |
2 |
|
SB7 |
Выключатель кнопочный 11.3704
ТУ 37.003.710-80 |
1 |
|
TV |
Коммутатор ТК107А ТУ 37.003.484-78 |
1 |
|
ХТ13 |
Панель соединительная 16.3723
ОСТ 37.003.1358-88 |
1 |
|
YA |
Электромагнит РС335 |
1 |
|
ВК1, ВК2 |
Датчик ТМ100 ТУ37.003.271-76 |
2 |
Температура охл. жидкости и масла двигателя |
Датчики давления ТУ 37.003.387-78: |
ВР1 |
18.3829010 |
1 |
Масло двигателя |
ВР2 |
19.3829010 |
1 |
Масло КПП |
ВР3 |
Датчик давления 3902.3829 ГОСТ 1701-75 |
1 |
Воздух в ПС |
BV1 |
Датчик 2001.3843 ТУ 37.003.1270-85 |
1 |
Тахомотосчетчик |
BV2 |
Датчик скорости 11.3843-У-ХЛ ТУ 37.003.1148-83 |
1 |
Спидометр |

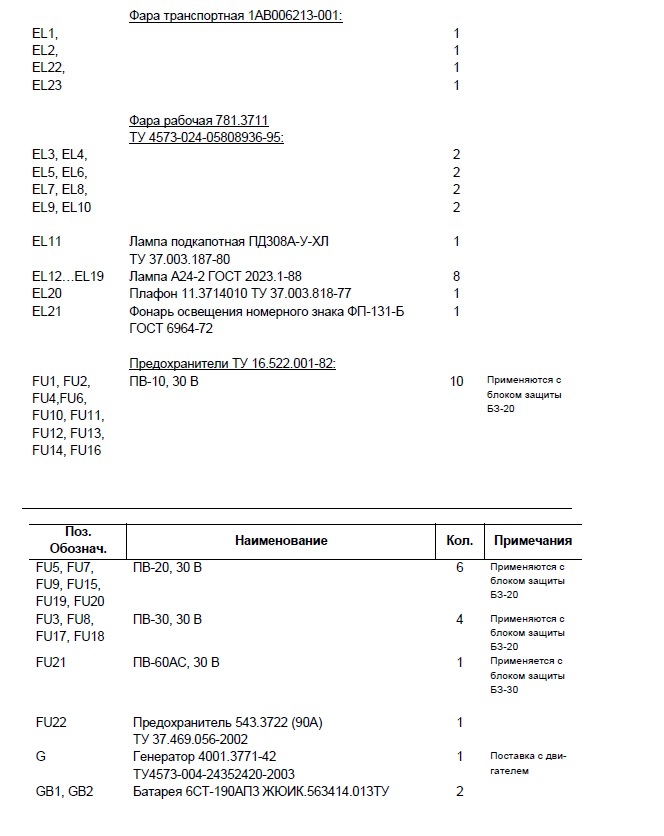

Фара транспортная 1АВ006213-001: |
EL1, |
|
1 |
|
EL2, |
|
1 |
|
EL23, |
|
1 |
|
EL24 |
|
1 |
|
Фара рабочая 781.3711
ТУ 4573-024-05808936-95: |
EL3, EL4, |
|
2 |
|
EL5, EL6, |
|
2 |
|
EL7, EL8, |
|
2 |
|
EL9, EL10 |
|
2 |
|
EL11 |
Лампа подкапотная ПД308А-У-ХЛ ТУ 37.003.187-80 |
1 |
|
GB1, GB2 |
Батарея 6СТ-190АП3 ЖЮИК.563414.013ТУ
Сигналы звуковые безрупорные |
2 |
|
|
ТУ 37.003.688-75: |
|
НА1 |
С313 |
1 |
НА2 |
С314 |
1 |
HL1 |
Фонарь передний 2BE003184-061 |
1 |
Правый |
HL2 |
Фонарь передний 2BE003184-051 |
1 |
Левый |
|
Повторитель боковой указателя поворота |
|
|
|
УП-101-Б ГОСТ 6964-72 |
|
|
HL3, |
|
1 |
Правый поворот |
HL4, |
|
1 |
Левый поворот |
HL5…HL7 |
|
3 |
Знак "Автопоезд" |
|
Блоки контрольных ламп ТУ 37.003.1109-82: |
|
|
HL9 |
2311.3803-06 |
1 |
|
HL10 |
2311.3803-08 |
1 |
|
|
Лампы контрольные ТУ 37.003.1109-82: |
|
|
HL11 |
2212.3803-07 |
1 |
Поворот трактора |
|
|
|
|
Поз.
Обознач. |
Наименование |
Кол. |
Примечания |
HL12 |
2212.3803-08 |
1 |
Поворот прицепа |
HL13 |
2212.3803-28 |
1 |
Дальний свет |
HL14 |
2212.3803-01 |
1 |
Ресивер 1-го контура |
HL15 |
2212.3803-02 |
1 |
Ресивер 2-го контура |
HL16 |
2212.3803 |
1 |
Тормоз прицепа |
HL17 |
2212.3803-05 |
1 |
Стояночный тормоз |
HL18 |
2212.3803-37 |
1 |
Внимание! Авария! |
Лампы А24-2 ГОСТ 2023.1-88: |
HL19 |
|
1 |
Авар. темп. охл. жидкости |
HL20 |
|
1 |
Миним. давление масла двигателя |
HL21, HL22 |
Фонарь задний 171.3716010 ТУ 37.458.083-2002 |
2 |
|
КА |
Прерыватель указателей поворота РС951-У-ХЛ ТУ 37.453.056-82 |
1 |
|
КК1 |
Прерыватель контрольной лампы ручного тормоза РС493 ТУ
37.003.588-77 |
1 |
|
КМ |
Выключатель 1420.3737 ТУ 37.003.574-74 |
1 |
|
KV1 |
Реле 738.3747-20 ТУ 37.469.023-97 |
1 |
Включение стартера |
Реле 901.3747 ТУ 37.003.1418-94: |
KV2 |
|
1 |
Блокировка "массы" |
KV3 |
|
1 |
Дальний свет |
KV4 |
|
1 |
Ближний свет |
KV5 |
|
1 |
Звуковой сигнал |
KV6 |
|
1 |
Стоп-сигналы |
KV7 |
|
1 |
Компрессор кондиционера |
KV8 |
|
1 |
Задний стеклоочиститель |
KV9 |
|
1 |
Вентилятор кондиционера |
KV10 |
|
1 |
Фары рабочие передние |
KV11 |
|
1 |
Фары рабочие задние |
KV12 |
|
1 |
Муфта вентилятора |
KV13 |
|
1 |
Блокировка стартера |
KV14 |
Реле 90.3747 ТУ 37.003.1418-94 |
1 |
Блокировка цепи 12V |
KV15 |
Регулятор напряжения 2712.3702
ТУ 37.463.120-91 |
1 |
|
|
|
|
|
Поз.
Обознач. |
Наименование |
Кол. |
Примечания |
М1 |
Стартер 25.3708-01 ТУ37.003.1059-81 |
1 |
|
М2 |
Вентилятор кондиционера |
1 |
Поставка с кондиционером |
М3 |
Омыватель 1112.5208000-20 ТУ 37.003.639-87 |
1 |
Передний |
М4, М5 |
Моторедуктор стеклоочистителя 521.3730
ТУ 37.459.078-86 |
2 |
Передний Задний |
М6 |
Омыватель 1112.5208000-10 ТУ 37.003.639-87 |
1 |
Задний |
М7, М8 |
Вентиляторы отопителя ОТ2-У2-24-05 ТУ 3-760.0-93 |
2 |
|
Р1 |
Спидометр электронный 31.3802
ТУ 37.453.077-86 |
1 |
|
Р2 |
Тахомотосчетчик электрический 18.3813
ТУ 37.453.078-86 |
1 |
|
Р3 |
Приемник указателя давления 33.3810 ТУ 37.003.387-78 |
1 |
Масло двигателя |
Р4 |
Приемник указателя температуры 36.3807 ТУ 37.003.941-79 |
1 |
Охлажд. жидкость |
Р5 |
Приемник указателя давления 3452.3810 ТУ 37.003.387-78 |
1 |
Воздух в ПС |
Р6 |
Приемник указателя давления 14.3810 ТУ 37.003.387-78 |
1 |
Масло КПП |
Р7 |
Приемник указателя уровня топлива 34.3806 ТУ 37.003.942-79 |
1 |
|
Р8 |
Счетчик времени наработки двигателя СВН-2-02 ТУ
25-1865.081-87 |
1 |
|
Р9 |
Приемник указателя температуры 36.3807 ТУ 37.003.941-79 |
1 |
Масло двигателя |
PV |
Указатель напряжения 11.3812 ТУ 37.003.888-78 |
1 |
|
SA1 |
Блок переключателей 89.3709 ТУ 37.461.012-96 |
1 |
|
SA2 |
Блок выключателей 53.3710.06.09
ТУ 37.003.1055-81 |
1 |
|
SA3 |
Выключатель стартера и приборов 1202.3704-02 ТУ
37.003.529-77 |
1 |
|
SA4 |
Выключатель ВК416Б-01 ТУ 37.003.1174-83 |
1 |
Подсветка приборов |
SA5 |
Выключатель аварийной сигнализации 245.3710-01 ТУ
37.469.022-97 |
1 |
|
Выключатели унифицированныеТУ 37.003.1222-84: |
SB2 |
3812.3710-02.07 |
1 |
Стеклоочиститель задний |
SB3 |
3812.3710-02.38 |
1 |
Знак "Автопоезд" |
SB4, |
3812.3710-02.05 |
2 |
Фары рабочие задние |
SB5 |
|
|
Фары рабочие передние |
|
|
|
|
Поз.
Обознач. |
Наименование |
Кол. |
Примечания |
SK1 |
Сигнализатор температуры ТМ111-01 ТУ 37.003.569-80 |
1 |
Охлаждающая жидкость |
SK2 |
Термореле привода муфты вентилятора |
1 |
Поставка с двигателем |
SL |
Датчик уровня топлива Э744Р-3800070 |
1 |
|
SP1 |
Сигнализатор давления |
1 |
Фильтр двигателя |
SP2 |
Сигнализатор аварийного давления масла 3702.3829
ТУ37.003.518-74 |
1 |
|
Датчик аварийного давления воздухаДАДВ-01 ТУ РБ
07513211.004-94: |
SP3 |
|
1 |
Стояночный тормоз |
SP9 |
|
1 |
Ресивер 1-го контура |
Выключатель 2802.3829010 ТУ 37.453.092-93: |
SP4 |
|
1 |
Стоп-сигнал |
SP5 |
|
1 |
Стоп-сигнал |
SP6 |
|
1 |
Фильтр КПП |
SP7 |
Датчик сигнализатора засоренности воздушного фильтра
13.3839600 ТУ 37.003.1025-80 |
1 |
|
SP8 |
Датчик давления хладагента |
1 |
Поставка с кондиционером |
SP10 |
Датчик аварийного давления воздуха ДАДВ-02 ТУ РБ
07513211.004-94 |
1 |
Ресивер 2-го контура |
SP12 |
Сигнализатор засоренности напорного фильтра рулевого
управления |
1 |
Поставка с фильтром |
SP13 |
Сигнализатор засоренности напорного фильтра навесного
оборудования |
1 |
Поставка с фильтром |
SQ |
Выключатель блокировки стартера ВК-418 ТУ 37.003.188-76 |
1 |
|
VD1… VD11 |
Диод КД202Д УЖ3.362.036ТУ |
11 |
|
VD12 |
Диод Д242а А0336.206ТУ |
1 |
|
VD13 |
Диод КД343Д дР3.362.029-01ТУ |
1 |
|
Вилки ГЕО.364.107ТУ: |
ХР1 |
ШР28ПК1НШ4 |
1 |
|
ХР2 |
ШР32П12НГ1 |
1 |
|
ХР3, ХР4 |
ШР40П16НГ2 |
2 |
|
ХР5 |
Вилка ПС315-3723150 ТУ 37.003.229-79 |
2 |
|
Колодки штыревые ОСТ 37.003.032-78: |
ХР8, ХР17, ХР33, ХР36, ХР45 |
502601 |
5 |
|
|
|
|
|
Поз.
Обознач. |
Наименование |
Кол. |
Примечания |
ХР13, ХР56, ХР59, ХР61, ХР62, ХР88 |
502602 |
6 |
|
ХР10, ХР11, ХР20, ХР60 |
502604 |
4 |
|
ХР15, ХР16, ХР23, ХР31 |
502606 |
4 |
|
Розетки ГЕО.364.107ТУ: |
XS1 |
ШР28П1НШ4 |
1 |
|
XS2 |
ШР32П12НГ1 |
1 |
|
XS3 |
ШР40ПК16НГ2 |
1 |
|
XS4 |
ШР40ПК16ЭГ2 |
1 |
|
XS5 |
Розетка ПС315-3723100-У-ХЛ |
1 |
|
ТУ 37.003.229-79 |
XS6 |
Розетка ПС400-3723200 ТУ 37.003.228-77 |
1 |
|
XS7 |
Розетка штепсельная ПС300А ГОСТ 9200-76 |
1 |
|
Колодки гнездовые ОСТ 37.003.032-78: |
XS8, XS17, |
602601 |
4 |
|
XS36, XS45 |
XS12, XS13, |
602602 |
19 |
|
XS14, XS26 |
XS32, XS35, |
XS38, ХS39, |
XS43, ХS47, |
XS52…56, |
XS59, XS61, XS62, XS63 |
XS10, XS11, |
602604 |
8 |
|
XS18, XS19, |
XS20, XS21, |
XS46, XS60 |
XS15, XS16, |
602606 |
9 |
|
XS22, XS23, |
XS27, XS28, |
XS29, XS34, |
XS37 |
XS34, XS37 |
602608 |
2 |
|
XS30 |
610608 |
1 |
|
XS64 |
607605 |
1 |
|
|
|
|
|
Поз.
Обознач. |
Наименование |
Кол. |
Примечания |
XS65 |
Розетка 8JB 001933-011 (Hella) |
1 |
|
Панели соединительные ОСТ 37.003.1358-88: |
ХТ1 … ХТ9 |
17.3723.000 |
9 |
|
ХТ10 … ХТ12 |
14.3723.000 |
3 |
|
Колодки соединительные 8JA001909-001: |
ХТ13 … ХТ16 |
|
4 |
|
YС1 |
Электромагнитный клапан компрессора кондиционера |
1 |
Поставка с кондиционером |
YС2 |
Электромагнитный клапан включения муфты вентилятора |
1 |
Поставка с двигателем |
