.. Сальники каркасные
трактора Т40
№ на рис. 83 |
Номер по
нормали |
Наименование |
Размеры
сальника,
мм |
Место
установки сальника |
Кол-во на трактор! |
2 |
АОК-ЗО-52-9 |
Сальник
каркасный |
30X52X9 |
Вал главного
сцепления |
1 |
8 |
ЛСК-38-58-9 |
Сальник
каркасный |
38 X 58 X9 |
Вал удлинителя
ВОМ |
1 |
6 |
|
|
|
Вал отбо р а
мощности |
2 |
5 |
АСК-45-65-9 |
Сальник
каркасный |
45 X 65 X9 |
Вал правого
тормоза |
2 |
4 |
|
|
|
Ведущая
шестерня конечной передачи |
4 |
9 |
|
|
|
Вал левого
тормоза |
2 |
1 |
АСК-50-70-9 |
Сальник
каркасный |
50X70X9 |
Ступица
переднего колеса |
2 |
10 |
|
|
|
Боковой вал
отбора мощности |
1 |
7 |
|
|
|
Вал приводного
шкива |
1 |
3 |
ЛОК-бО-85-12 |
Сальник
каркасный |
60 X 85X12 |
Вал сцепления
ВОМ |
1 |

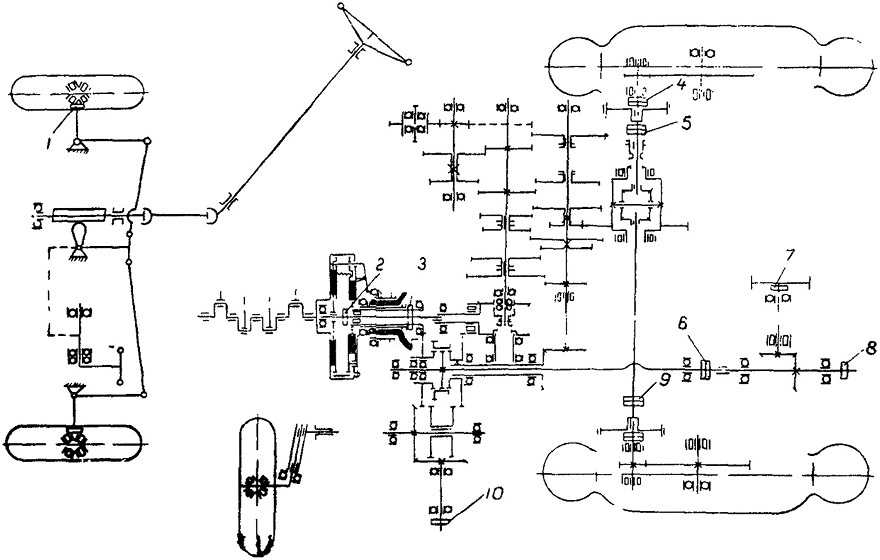

Рис. 83. Схема расположения сальников каркасных
на тракторе
