АКИП-4113/1 АКИП-4113/2 АКИП-4113/б ОСЦИЛЛОГРАФЫ-МУЛЬТМЕТРЫ ЦИФРОВЫЕ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Москва 2011

1. МЕРЫ БЕЗОПАСНОСТИ 6



   1. Термины и определения 6



   2. Символы и предупреждения безопасности 6



   3. Знаки на корпусе прибора 6



2. ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ 7



   1. Тракт вертикального отклонения 7



   2. Тракт горизонтального отклонения 7



   3. Синхронизация 8

   4. X-Y -вход 8



   5. Аналого-цифровое преобразование 8



   6. Автоматические, курсорные измерения и измер. временных параметров 8



   7. Дополнительные возможности 8



   8. Режим мультиметра 9



      Погрешность измерений 9



      Измерение напряжения 9



      Измерение тока 10



      Измерение сопротивления 10 Испытание р-n переходов и прозвон цепей 10



      Измерение емкости 10



   9. Встроенный функциональный генератор (АКИП-4113/6) 10

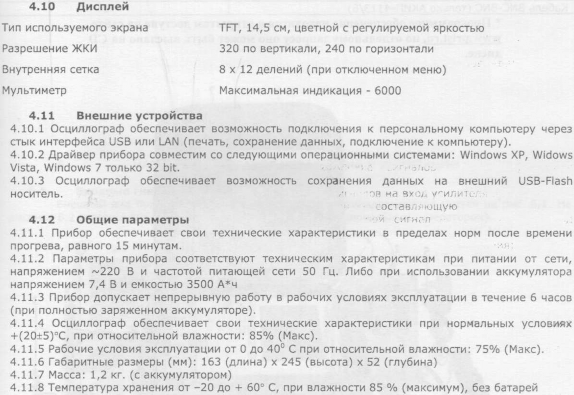

   10. Дисплей 11



   11. Внешние устройства 11



   12. Общие параметры 11



   13. Условия эксплуатации и массогабаритные параметры 11

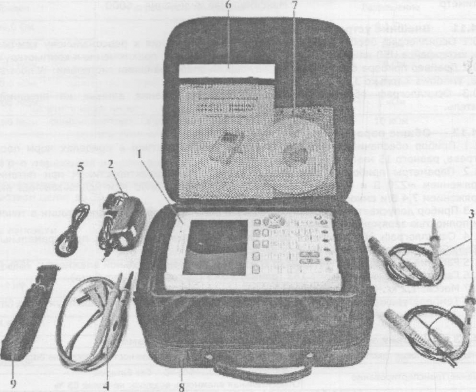

3. СОСТАВ КОМПЛЕКТА 12



   1. Проверка и подготовка прибора к работе 13



4. НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ 13

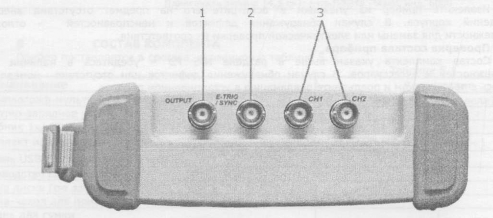

   1. Входные гнезда 13



   2. Описание дисплея и органов управления передней панели 14

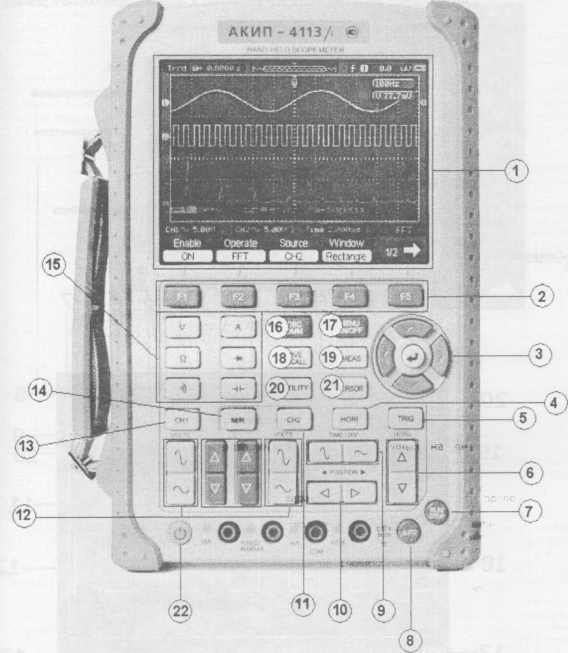

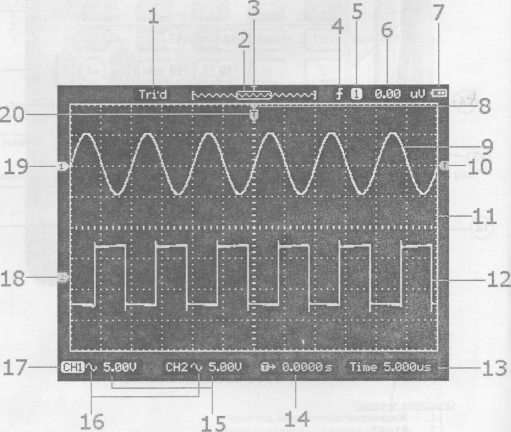

      Передняя панель 14 Символы индикации экрана осциллографа 16



5. ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА ОСЦИЛЛОГРАФА 17

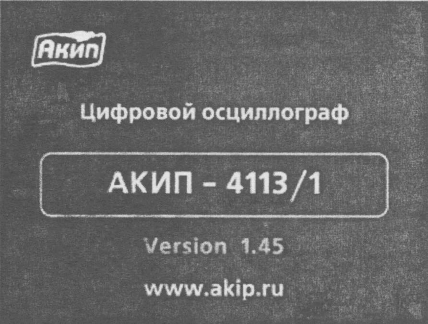

   1. Включение прибора 17

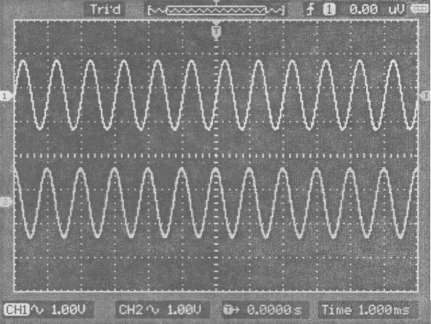

   2. Опробование осциллографа 18



   3. Компенсация пробников 18

6. ОПИСАНИЕ ФУНКЦИЙ В РЕЖИМЕ «ОСЦИЛЛОГРАФ» ..18



   1. Включение питания 18

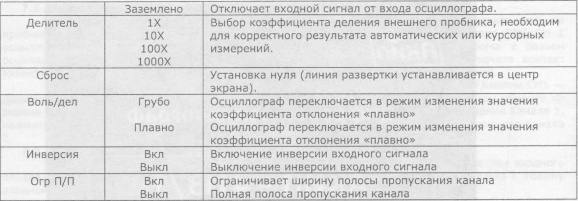

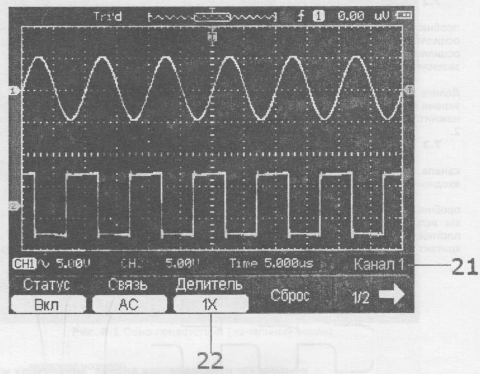

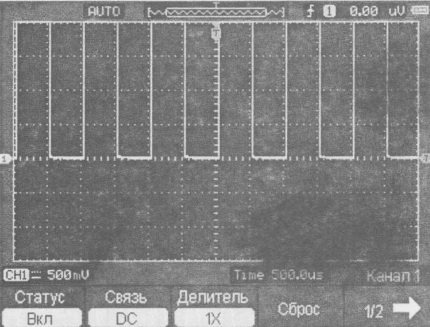

   2. Органы управления канала вертикального отклонения 19



      Регулировка коэффициента отклонения 20 Связь канала по входу 20



      Установка коэффициента ослабления пробника 22



      Инверсия осциллограммы 22



      Выбор ограничения полосы пропускания 23

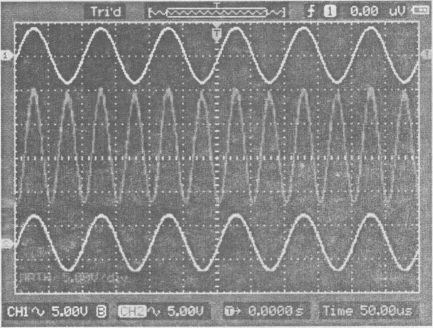

      Математические функции 24

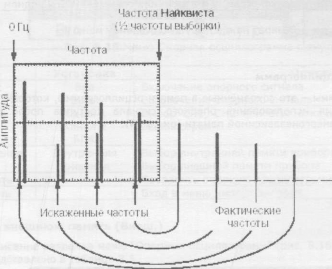

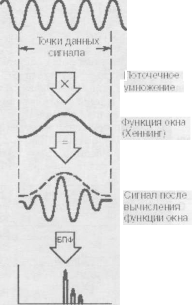

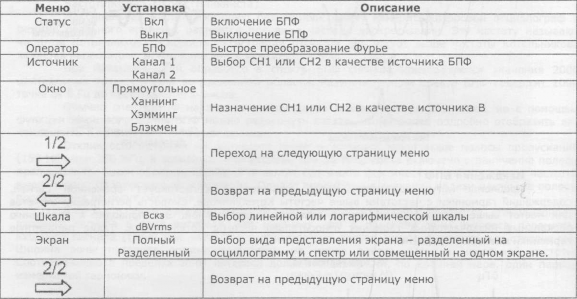

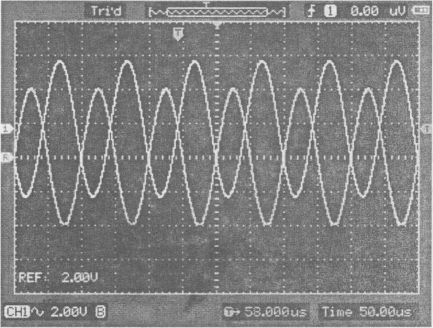

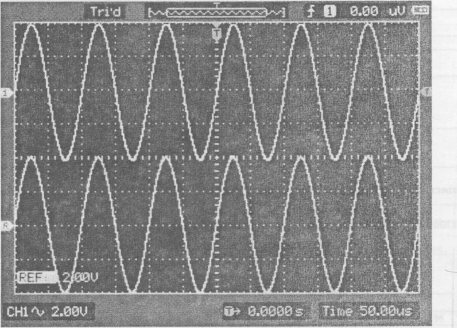

      Быстрое преобразование Фурье 25 Использование опорных осциллограмм 28

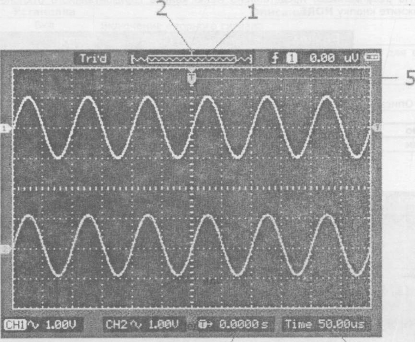

   3. Органы управления канала горизонтального отклонения 30



      TIME/DIV (Время/Деление) 31



      POSITION (Позиция) 31

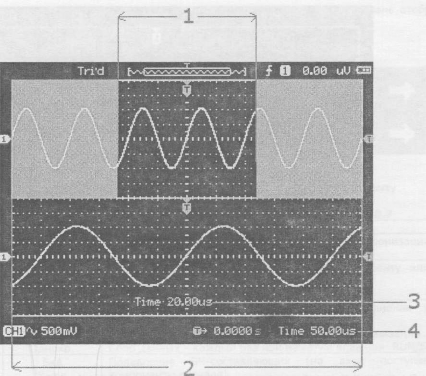

      Окно (Растяжка выделенного окна) 32

      Режим X-Y 33

   4. Установка системы синхронизации 34






      Режимы синхронизации 34



      Синхронизация по фронту 34



      Синхронизация по условиям длительности импульса 35



      Чередующийся запуск 36



      ТВ-синхронизация 37

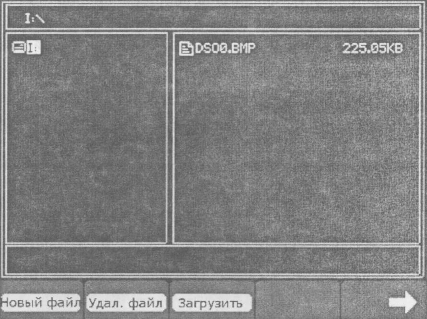

   5. Запись/ Вызов осциллограмм и профилей настроек 38

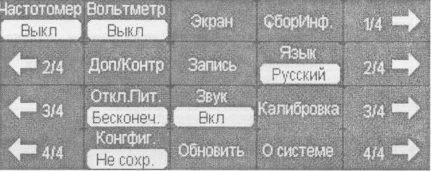

   6. Меню утилит 40



      Экран 41































































      Сбор информации 42



      Калибровка 42

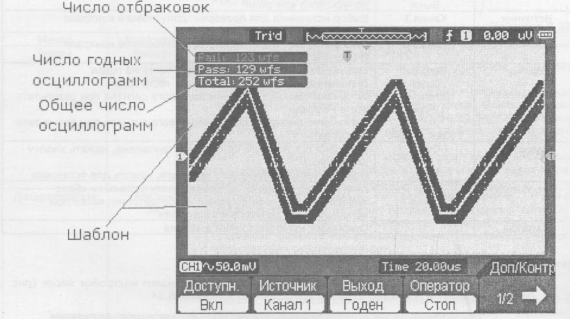

      Функция допускового контроля (PASS/FALL) 43

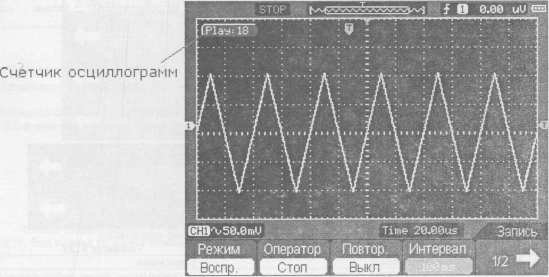

      Функция регистратора осциллограмм 44

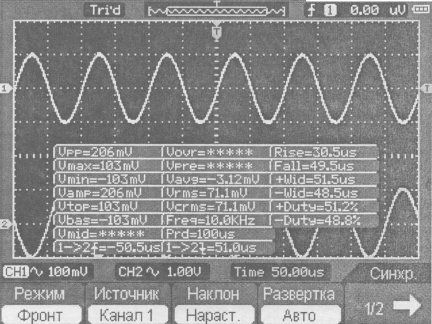

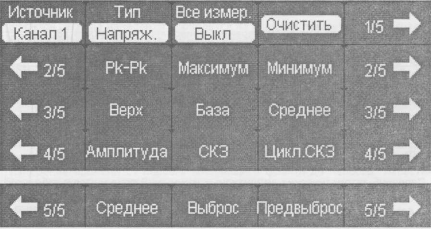

   7. Автоматические измерения 47

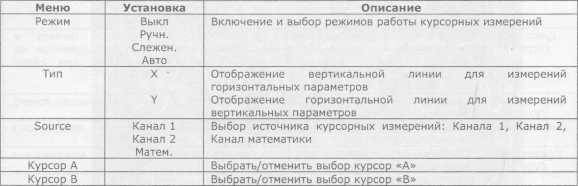

   8. Измерения с помощью курсоров 49

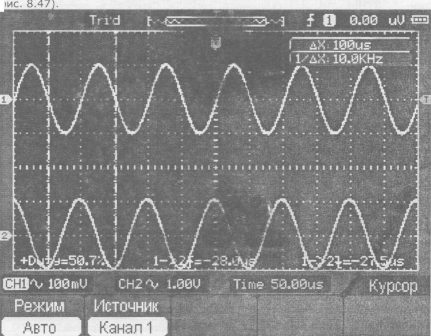

      Режим курсорных измерений "Авто" 50

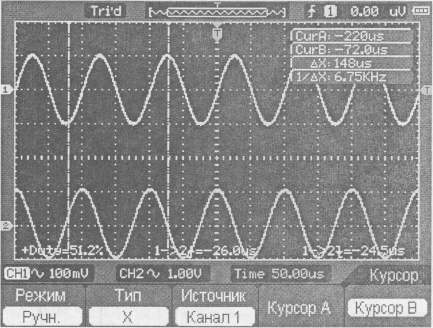

      Режим курсорных измерений "Ручной" 51

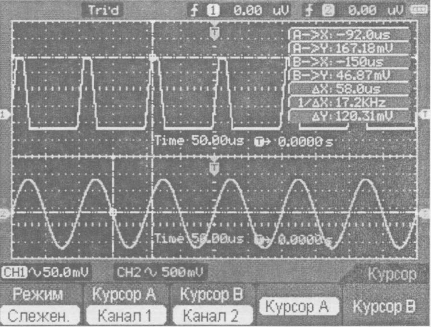

      Режим курсорных измерений "Слежение" 51

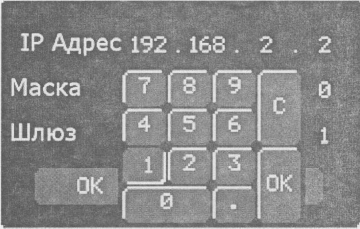

   9. Настройки интерфейса (I/O) 52



7. ОПИСАНИЕ ФУНКЦИЙ В РЕЖИМЕ «МУЛЬТИМЕТР» 53



   1. Введение 53



   2. Входные гнезда и подключение к прибору 53

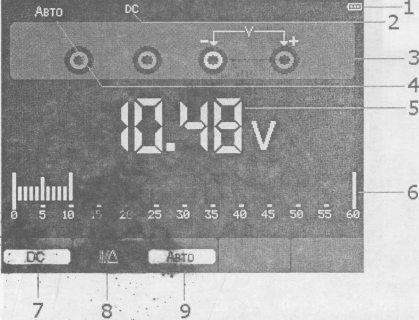

   3. Информация на дисплее 53



   4. Проведение измерений 54

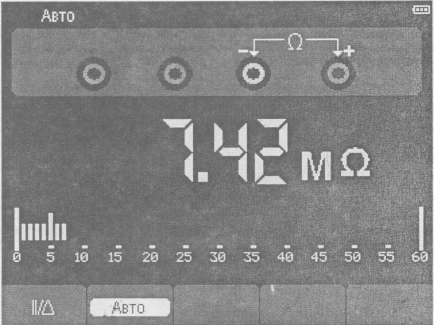

      Измерение сопротивления (R) 54



      Тестирование диодов 54

























































      Прозвонка цепи 55



      Измерение ёмкости 56



      Измерение постоянного напряжения (DC Voltage) 56



      Измерение переменного напряжения (AC Voltage) 57



      Измерение силы постоянного тока (DC Current) 58



      Измерение силы переменного тока (АС) 59



      Выполнение относительных измерений 61



      Ручной и автоматический выбор предела измерений 62



8. МНОГОФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР СИГНАЛОВ 63



   1. Введение 63



   2. Работа с многофункциональным генератором 64



      Синус 64



      Треугольник 65



      Меандр 66



      Трапеция 68













































      Постоянное напряжение (DC) 69



      Экспонента 69



      АМ/ЧМ (AM/FM) 70



   3. Воспроизведение сигналов 71

      73



9. ПОВЕРКА ПРИБОРА 74



   1. Операции поверки 74



   2. Средства поверки 74



   3. Требования к квалификации поверителей 75



   4. Требования безопасности 75



   5. Условия проведения поверки 75



   6. Подготовка к поверке 75



   7. Проведение поверки 75



      Внешний осмотр 75



      Опробование 76






      Определение метрологических характеристик 77



   8. Оформление результатов поверки 87

10. Техническое обслуживание 88



    1. Уход за внешней поверхностью прибора 88



    2. Хранение прибора 88



    3. Зарядка аккумуляторной батареи 88



    4. Замена батареи 88



11. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ 89



    1. Тара, упаковка и маркировка упаковки 89



    2. Условия транспортирования 89



12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 89

3

1 ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (РЭ) предназначено для лиц, работающих с прибором, а также для обслуживающего и ремонтного персонала. РЭ включает в себя все данные о приборе, указания по работе.

РЭ содержит сведения об осциллографах-мультиметрах типа АКИП-4113/1, АКИП- 4113/6 и АКИП-4113 /2 . Данные модели осциллографов отличаются полосой пропускания (60 МГц и 200 МГц) и частотой дискретизации, но порядок работы однотипен для всех типов осциллографов.

Модель АКИП-4113/6 имеет встроенный многофункциональный генератор.

Внимание!! !

Приборы поставляются с полностью заряженным аккумулятором, расположенным в батарейном отсеке, но не подключенным к цепям питания.

1. Для его подсоединения перед началом эксплуатации необходимо вывернуть крепежный винт крышки отсека питания на задней панели (на рис. ниже - слева).

2. Снять крышку, вытянуть из технологического отверстия удлинит, шлейф и подключить соединительную колодку от аккумулятора к разъему. Соблюдение полярности обеспечивается направляющим выступом-ключом (на рис. выше - справа).

1. Набор номинальной емкости штатной акк. батареи происходит после выполнения нескольких последовательных циклов «разряд-заряд».






   Изготовитель оставляет за собой право вносить в схему и конструкцию прибора непринципиальные изменения, не влияющие на его технические данные. При небольшом количестве таких изменений, коррекция эксплуатационных, документов не проводится.




   Содержание данного Руководства по эксплуатации не может быть воспроизведено в какой-либо форме (копирование, воспроизведение и др.) в любом случае без предшествующего разрешения компании изготовителя или официального дилера.








   1. Все изделия запатентованы, их торговые марки и знаки зарегистрированы. Изготовитель оставляет за собой право без дополнительного уведомления изменить спецификации изделия и конструкцию (внести i-.епринципиальные изменения, не влияющие на его технические характеристики). При небольшом количестве таких изменений, коррекция эксплуатационных, документов не проводится.

   2. В соответствии с ГК РФ (4.IV , статья 1227, п. 2): «Переход права собственности на вещь не влечет переход или предоставление интеллектуальных прав на результат интеллектуальной деятельности» , соответственно приобретение данного

средства измерения не означает приобретение прав на его конструкцию, отдельные части,

программное обеспечение, руководство по эксплуатации и т.д. Полное или частичное копирование, опубликование и тиражирование руководства по эксплуатации запрещено.

Информация о сертификации

4

О с ц и л л о г р а ф ы - м у л ь т и м е т р ы АКИП-4113/1 , АКИП-4113/2 , АКИП-4113/ 6 п р о ш л и

испытания для целей утверждения типа и включены в Государственный реестр средств измерений РФ за №44135-10 .

2 НАЗНАЧЕНИ Е

Осциллограф-мультиметр АКИП-4113/1 , АКИП-4113/2 , АКИП-4113/ 6 (далее прибор) представляет собой портативный 2- х канальный цифровой запоминающи й осциллограф реального времени с полосой пропускания 60/200 МГц (в зависимости от модели). Осциллограф выполнен на базе 8 битного АЦ П с частотой дискретизации 250/500 МГц (в зависимости от модели) и объемом памяти 16 кБ на канал (32 кб при объединении).

Краткие характеристики и возможности АКИП-4113 :

• дл я вывода на экран осциллограмм сигналов используется интерполяция sin х/х (позволяет значительно улучшить качество отображения сигналов с шириной спектра, близкой к граничной частоте полосы пропускания)

• режимы курсорных измерений амплитудных и временных параметров, автоматических измерений частоты и амплитуды

• 22 автоматических измерения и математическая обработка формы сигналов: 6 функций (А-В, А+В, АхВ, А/В, БПФ, инверсия)

• в режиме «мультиметр» позволяет производить измерения: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, емкости, выполнять «звуковую» прозвонку цепи и тест диодов

• цветной ЖК-дисплей; разрешение 320x240 точек; диагональ 14,5 см

• для передачи данных и результатов измерения на компьютер встроен интерфейс USB и LAN, в комплект также входит программное обеспечение

• наличие аккумуляторной Li батареи обеспечивает автономную работу прибора в течение ~ б ч, в комплекте сетевой адаптер (зарядное устройство)

• Запись и воспроизведение до 1000 кадров

• внутренняя память: 15 осциллограмм, установок (запись и вызов)

• Встроенная система помощи - при нажатии на любу ю из кнопок меню или кнопок управления мультиметром более 3 секунд всплывает окно описания возможностей кнопки.




• Встроенный многофункциональный генератор (АКИП-4113/6).

Внимание!!!

К прибору АКИП-4113 могут подключаться USB-Flash носители (для сохранения информации) и ПК для удаленного управления осциллографом-мультиметром. Прибор не может одновременно работать с USB-Flash носителем и ПК, при подключении обоих устройств будет работать первое подключенное устройство, второе подключенное устройство обнаружится АКИП-4113 только после отключения первого устройства.

1. Общи е требовани я

   Внимательно прочитайте следующу ю информацию по безопасности во избежание травмирования персонала и повреждений данного прибора в целом или его частей. Для исключения риска получения электротравм данны й прибор долже н использоваться только в зафиксированном и собранном состоянии. К обслуживанию прибора допускаются только специалисты, имеющий соответствующую квалификацию и допуск.

2. Правила техник и безопасности и рекомендации

   В о избежание возгорания прибора или риска получения электротравмы:

   Используйте в качестве источника сетевого питания только штатный адаптер. Убедитесь в номинальном значении напряжения сети электроснабжения (~ 220 В). Аккуратно и внимательно производите подсоединения или отключения. Не производите соединение или разъединение контрольных выводов в момент подключения прибора к источнику напряжения.

   Соблюдайте все установленные пределы измерений и нормы входных величин. Для исключения электротравм или возгорания соблюдайте все предупреждения и ограничения, обозначенные на приборе (символы и знаки). Внимательно прочитайте инструкцию для получения необходимой информации, перед тем как включить прибор.

   Дл я исключения поражения током при подключении прибора к цепям с напряжением свыше 42 В пик (30 В скз) или к объектам с потребляемой мощностью более 4,8 кВт выполняйте следующее:




   • Не эксплуатируйте прибор, если его корпус разобран или крышка панели снята.

   • Перед работой убедитесь что изоляция тестовых проводов и переходников не повреждена.




     5




     • Не подавайте напряжение больше номинального (400В пик) непосредственно на входные разъемы осциллографа без использования специального делителя.

     • При использовании пробника-делителя избегайте подачи напряжения свыше 400 В (в категории II и III) между: изолированными каналами осциллографа, относительно земли и входного канала осциллографа

     • Не используйте неизолированные BNC адаптеры и соединители типа «банан»

     • Используйте прибор и пробники к нему только в заявленной для них категории электробезопасности

     • Избегайте прикосновения к оголенным проводам и цепям. Не прикасайтесь к незащищенным узлам или частям прибора при включенном внешнем напряжении.

     • Не эксплуатируйте прибор, если он имеет признаки повреждения или неисправной работы.

     • Не эксплуатируйте прибор во взрывоопасной и во влажной среде.

     • Храните прибор в сухом и чистом месте

3 МЕРЫ БЕЗОПАСНОСТИ

С целью безопасности пользователя, правильного и эффективного использования до начала работы с прибором внимательно ознакомьтесь с настоящим Руководством по эксплуатации (РЭ).

1. Термины и определения

   Данное руководство использует следующие термины:

   Предупреждение. Указывает на то, что условия или операция могут стать причиной получения травмы, ущерба или угрозы жизни.

   Внимание. Указывает на то, что условия или операция могут стать причиной повреждения прибора или нарушения его технического состояния.

   Примечание. Привлечение внимание пользователя или акцент на особенности манипуляций, для предотвращения повреждения прибора или нарушений его технического состояния.

2. Символы и предупреждения безопасности

   Danger: "Опасно" - подчеркивает риск немедленного получения травмы или непосредственной опасности для жизни.

   Warning: "Внимание" - означает, что опасность не угрожает непосредственно, но необходимо соблюдать осторожность и быть предельно внимательным.





3. Знаки на корпусе прибора

Опасно для жизни! Высоковольтное напряжение

Внимание! Обратитесь к Руководству

Клемма защитного заземления (безопасности)

Клемма измерительного заземления

Клемма заземления корпуса прибора(рабочее)

4 ТЕХНИЧЕСКИ Е СПЕЦИФИКАЦИ И

4.1 Трак т вертикального отклонения

1. 1 Коэффициенты отклонения каждого из каналов вертикального отклонения имеют значения от 10мВ/дел до 5 В/дел (АКИП-4113/1 , АКИП-4113/2 , АКИП-4113/б) в последовательности 1;2;5 при непосредственном входе.

2. Предел допускаемой абсолютной погрешности измерения постоянного напряжения, при фиксированных коэффициентах отклонения не превышает:

   ± (1,5х10-2х8хКо+2мВ)

   где - 8 - количество делений по вертикали, Ко выражен в В/дел.

3. Полоса пропускания осциллографа при непосредственном входе составляет: 60 МГц (АКИП- 4113/1 , АКИП-4113/б), 200 МГц (АКИП-4113/2).

4. Предусмотрено ограничение полосы пропускания входного сигнала до 20 МГц, до 100 МГц (только в АКИП-4113/2).

1. Время нарастания переходной характеристики (ПХ) каждого из каналов вертикального отклонения при непосредственном входе составляет:

   АКИП-4113/1 , АКИП-4113/ б - не более 5,8 не

   АКИП-4113/ 2 - не более 2,4 не




2. Входной импеданс: 1 МОм±2%, ~15 пФ




3. Осциллограф обеспечивает следующие режимы связи входного усилителя:

   Закрытый вход (АС) -обеспечивае т прохождение сигналов на вход усилителя вертикального отклонения с частотой более 10 Гц.

   Открытый вход (DC) обеспечивает прохождение сигналов на вход усилителя вертикального отклонения во всей полосе частот, включая постоянную составляющую.

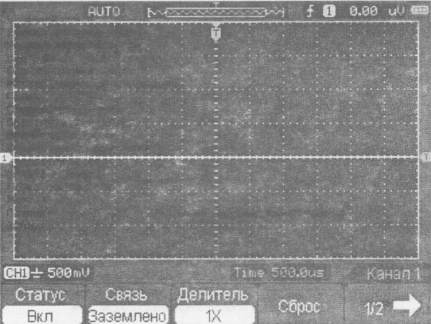

   • Вход усилителя закорочен на корпус (GND), входной сигнал не поступает на вход усилителя и физически отключен от входа усилителя.

4. Осциллограф обеспечивает следующие режимы каналов вертикального отклонения: Наблюдение сигналов;

   • Суммы и разность каналов (канал 1 ± канал 2);

   • Умножение и деление каналов (канал 1 х канал 2), (канал 1 / канал 2);

   • Инвертирование сигнала;

   • Быстрое преобразование Фурье (БПФ);

   • Автоматическую установку размеров изображения и автоматическую синхронизацию исследуемого сигнала.

5. Допускаемое суммарное пиковое значение постоянного и переменного напряжения на входе каждого из каналов усилителя не более 400 В (AC+DC), категория II






   ПРЕДОСТЕРЕЖЕНИЕ. Не превышайте максимальные входные напряжения. Максимальные входные напряжения должн ы иметь частоты не более 1 кГц.




6. Количество каналов 2

4. 2 Трак т горизонтального отклонения

1. Коэффициент развертки осциллографа имеет значения: от 5 нс/дел до 1000 с/дел (АКИП- 4113/1 , АКИП-4113/6), от 2 нс/дел до 1000 с/дел (АКИП-4113/2 ) в последовательности 1; 2,5; 5. Пределы допускаемого значения погрешности установки коэффициента развертки (абсолютной погрешности измерения временных интервалов): ±0,005%.

2. 2 Осциллограф обеспечивает следующие режимы работы трактата горизонтального отклонения: Работа на основной развертке (выборка)

7

Самописец Режим X-Y.

4.3 Синхронизация

1. Осциллограф обеспечивает следующие режимы запуска развертки:

   Автоматический, с ручной установкой уровня синхронизации, для сигналов с частотой не менее 20 Гц;

   • Ждущий;

   • Однократный;

     Выбор ТВ строки (SECAM, PAL и NTSC) - для АКИП-4113/ 1 начиная с № DS00001479 ;

   • По условиям длительности импульса (>,<,=,*), условия для длительности импульса устанавливаются в пределах от 10 нс до 10 с. Абсолютная погрешность определения длительности импульса при запуске развертки не превышает ±(0,05*Т+10 нс), где Т - заданное значение длительности импульса.

2. Осциллограф обеспечивает следующие режимы внутренней синхронизации: синхронизацию сигналом от Канала 1, синхронизацию от Канала 2, попеременную синхронизацию.

3. Внутренняя синхронизация обеспечивается при следующих уровнях входного сигнала: В диапазоне частот входного сигнала 0~25 МГц 0,5 дел или 5 мВ

   В диапазоне частот входного сигнала свыше 25 МГц 1,5 дел или 15 мВ

4. Синхронизация в режиме ТВ обеспечивается при уровне входного сигнала не менее 0,5 деления.

5. Осциллограф обеспечивает следующие диапазоны задержки запуска развертки:

Предзапуск 8 делений

Послезапуск 8 делений

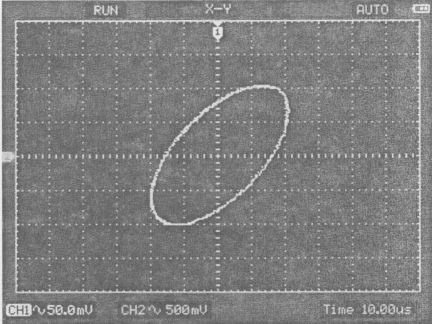

4.4 X-Y -вход

4.4.1 Осциллограф обеспечивает режим работы X-Y входа.

При этом, входом оси X является сигнала подаваемый на вход канала 1, а входом оси Y является сигнала подаваемый на вход канала 2.

Фазовый сдвиг - ±3° на частоте 100 кГц.

4.5 Аналого-цифровое преобразование

1. Осциллограф обеспечивает реальную частоту дискретизации входного сигнала 250 МГц (АКИП-4113/1, АКИП-4113/6), 500 МГц (4113/2).

2. Осциллограф обеспечивает эквивалентную частоту дискретизации входного сигнала 50 ГГц по каждому каналу (для периодического сигнала).

   Эквивалентная частота дискретизации доступна при коэффициенте развертки: от 5 нс/дел до 20 нс/дел (АКИП-4113/1, АКИП-4113/6 ) и от 2 нс/дел до 20 нс/дел (АКИП- 4113/2).

3. Установка значений частоты дискретизации происходит автоматически при переключении коэффициента развертки.

4. Число разрядов АЦП осциллографа составляет 8.

5. Объем памяти осциллографа составляет 16 кБ на канал (32 кБ при объединении).

6. Осциллограф обеспечивает использование внутреннего пикового детектора 10 не, при коэффициенте развертки от 20 мке/дел до 1000 с/дел

7. Осциллограф обеспечивает усреднение и отображение формы входного сигнала в пределах 2, 4, 8, 16, 32, 64, 128 разверток.

4.6 Автоматические, курсорные измерения и измер. временных параметров.

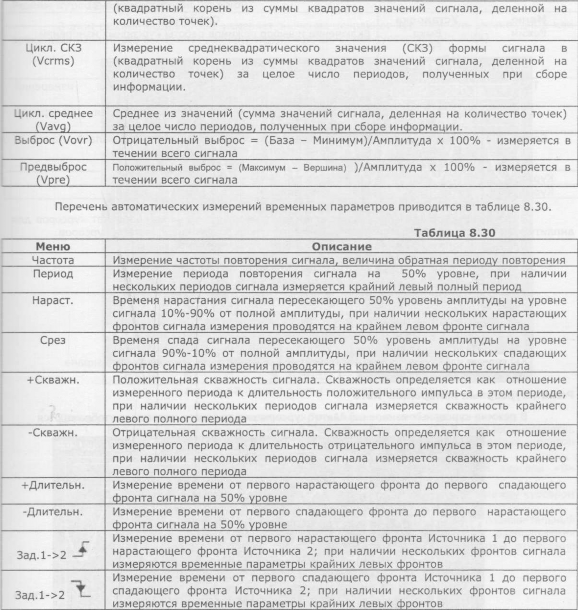

1. Осциллограф может производить следующие автоматические цифровые измерения: амплитудные параметры (см. таблица 8.29), временные параметры и временные задержки (см. таблица 8.30).

2. Осциллограф обеспечивает следующие виды курсорных измерений:

4.7 Дополнительные возможности

1. Осциллограф обеспечивает автоматический поиск сигнала, автоматическую установку коэффициента развертки, коэффициента вертикального отклонения и уровня запуска.




   8




2. 2 Осциллограф обеспечивает возможность записи во внутреннюю память и вызова 15 установок положения органов управления осциллографа при исследовании и измерении формы входного сигнала (профилей настроек).

3. Осциллограф обеспечивает возможность записи во внутреннюю память и вызова 15 форм сигнала, отображаемых на экране.

1. Режим мультиметра Погрешность измерений

   1. . В таблицах данного раздела указаны выражения для определения пределов допускаемой основной абсолютной погрешности. Например, А = ± (0,01* Х + 2*к), где X - измеренное значение, к - значение единицы младшего разряда на данном пределе измерения.

      Пример:

      При измерении постоянного напряжения мультиметром на пределе 6 В получено значение 0, 5 В. Определить действительное значение измеренного напряжения и относительную погрешность измерения.

      1. ) Используя данны е табл. 1.8.1, вычисляем абсолютную погрешность: Д = ± (0.01* Х + 2*к).

         В данном случае измеренное значение X = 1 В; к = 1 мВ = 0,001 В. Тогда: Д = ± (0,01* 1 + 2*0,001 ) = ± 0,011 В.

      2. Действительное значение измеренного напряжения будет находиться в диапазоне: 1 ± 0,011

         = 1,011...0,989 В.

      3. ) Относительная погрешность измерения составляет:

      б = ± (Д/Х)*100 % = (± 0,011)*100 % = ± 1,1 %.

   2. . Предел допускаемой основной погрешности нормируется при нормальных условиях эксплуатации:

      температура окружающей среды (23 ± 5) °С, относительная влажность (60 ± 20 ) %, атмосферное давление (750 ± 30 ) мм рт. ст.,

      номинальное значение напряжения питания (отсутствует индикация разряда батареи).

   3. Дополнительная погрешность при изменении температуры окружающей среды на 1 °С составляет: 0,1 от предела допускаемой основной погрешности.




      Измерение напряжения




      Измерение постоянного напряжения

      Максимальный уровень входного напряжения составляет 800 В. Входной импеданс: 10 МОм.

      Таблица 4.8.1

      Предел	Погрешность измерения	Разрешение
      60,00 мВ	± (0,015*X + 1*к)	10 мкВ
      600,0 мВ		100 мкВ
      6,000 В	± (0,01*Х + 1*к)	1 мВ
      60,00 В		10 мВ
      600,0 В		100 мВ
      800 В		1 В




      Измерение переменного напряжения

      Максимальный уровень входного напряжения составляет 600 В. Входной импеданс: 10 МОм. Диапазон частот: от 30 до 400 Гц.

      Таблица 4.8.2

      Предел	Погрешность измерения	Разрешение
      60,00 мВ	± (0,02*Х + 3*к)	10 мкВ
      600,0 мВ		100 мкВ
      6,000 В	± (0,01*Х + 3*к)	1 мВ
      60,00 В		10 мВ
      600,0 В		100 мВ




      Измерение тока




      Измерение постоянного тока




      Таблица 4.8.3

      Предел	Погрешность измерения	Разрешение
      60,00 мА	± (0,015*Х + 1*к)	10 мкА
      600,0 мА		100 мкА
      10,00 А	± (0,02*Х + 3*к)	10 мА







      Измерение переменного тока




      Таблица 4.8.4

      Предел	Погрешность измерения	Разрешение
      60,00 мА	± (0,02*X + 3*к)	10 мкА
      600,0 мА	± (0,025*Х + 3*к)	100 мкА
      10,00 А	± (0,03*Х + 3*к)	10 мА




      Измерение сопротивления




      Таблица 4.8.5

      Предел	Погрешность измерения	Разрешение
      600,0 Ом	± (0,01*Х + 1*к)	0,1 Ом
      6,000 кОм		1 Ом
      60,00 кОм		10 Ом
      600,0 кОм		100 Ом
      6,000 МОм		1 кОм
      60,00 МОм	± (0,02*Х + 3*к)	10 кОм




      Испытание р- n переходов и прозвон цепей




      Тестовое напряжение при испытании р- п переходов составляет 2 В. Звуковой прозвон цепи: до 30 Ом.




      Измерение емкости




      Таблица 4.8.6

      Предел	Погрешность измерения	Разрешение
      40 нФ	± (0,03*Х + 10*к)	10 пФ
      400 нФ		100 пФ
      4 мкФ	± (0,07*Х + 10*к)	1 нФ
      40 мкФ		10 нФ
      400 мкФ		100 нФ




2. Встроенный функциональны й генератор (АКИП-4113/6 )

Встроенный генератор позволяет по Кан 1 выдавать стандартные и произвольные сигналы для демонстрационных целей и вспомогательных нужд в диапазоне выходных частот от 1 Гц до

25 МГц.

10

Такая функциональность позволяет по каналу скопметра, работающему в режиме

«осциллограф» произвести захват входного сигнала и в дальнейшем воспроизвести его встроенным генератором или загрузить заранее записанный профиль сигнала для воспроизведения при помощи UBS-Flash носителя.

• Выход генератора: СН 1 (канал 1).

• Генератор обеспечивает формирование частот в диапазоне от 1 Гц до 25 МГц (для синуса).

• Частота дискретизации: 200 МГц.

• Форм ы выходного сигнала: синус, меандр, треугольник, трапеция, постоянное смещение, экспонента, АМ/ЧМ.

• Разрешение ЦАП: 12 бит.

• Длинн а памяти: 4000 точек.

• Выходное сопротивление: (50 ± 5) Ом.

• Уровень выходного напряжения: ±3,5 В.

• Уровень выходного тока: 50 мА (100 мА пик).

• Запись и воспроизведение захваченных сигналов с входа осциллографа или с UBS-Flash носителя.

4.13 Условия эксплуатации и массогабаритные параметры

И

5 СОСТА В КОМПЛЕКТ А

Прибор поставляется в составе, указанном в таблице 5. 1.

Таблица 5.1

* Программное обеспечение находится в открытом доступе на сайте

www.prist.ru, по отдельному запросу оно может быть выслано на CD диске.

12

5.1 Проверка и подготовка прибора к работе Осмотр и первичная проверка

При получении прибора выполните первичную проверку и убедитесь в комплектности изделия.

Внешний осмотр прибора

Извлеките прибор из упаковки и осмотрите его на предмет отсутствия внешних повреждений корпуса. В случаи обнаружения дефектов и неисправностей - отложите принадлежности для замены или электрической проверки их соответствия.

Проверка состава прибора

Состав комплекта указан выше в разделе №5 РЭ - убедитесь в наличии всех принадлежностей и аксессуаров. В случаи обнаружения дефектов или отсутствия немедленно свяжитесь с поставщиком и предъявите рекламацию в установленном порядке.

6 НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ

1. Входные гнезда



   Внешний вид прибора и порядок использования принадлежностей указан на рис. 6.1. На рисунке 6.2 указаны разъемы модели АКИП-4113/б (с функциональным генератором).

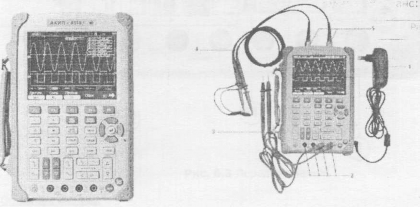

   Рис. 6.1 АКИП-4113 (на рис. справа: питание, провода, пробники) Описание прибора:

   1. Адаптер сетевого питания (~ 220В) - для зарядки батареи и работы от сети переменного напряжения;

   2. Входные измерительные гнезда прибора (4 гнезда): «10А», «тА» , «СОМ»,

      «V/П/С» (сила тока, напряжение, сопротивление, ёмкость);




      13




   3. Измерительные провода (мультиметр); 4. Осциллографические пробники;

      5. Осциллографические входные каналы: Канал 1 (СН1), Канал 2 (СН2).,






      Рис. 6.2 АКИП-4113/ б (верхняя панель с разъемами) Описание разъемов:

      1. Функциональный выход генератора;

      2. Вход внешней синхронизации;

      3. Осциллографические входные каналы: Канал 1 (СН1), Канал 2 (СН2).




2. Описание дисплея и органов управления передней панели

Передняя панель

б.З.

14

Внешний вид индикации дисплея и кнопок управления передней панели указан на рис.

Рис. 6.3 Передняя панель

Описание кнопок:

1. Жидкокристаллический дисплей.

2. F1~F5: Кнопки управления меню.

3. Курсорные клавиши

4. HORI: Включение горизонтального меню.

5. TRIG: Включение меню синхронизации.

6. Level: Регулировка уровня синхронизации.

1. RUN/STOP: Запуск/остановка измерений.




   15







2. AUTO: Кнопка автоматического поиска сигнала и установки оптимального размера изображения на экране.

3. TIME/DIV: Увеличение или уменьшение временной развертки.

4. POSITION: Регулировка горизонтального триггера.

5. СН2: Включение меню настроек канала 2.

6. VOLTS: Увеличение или уменьшение коэффициента отклонения.

7. СН1 : Включение меню настроек канала 1.

8. M/R: Включение меню математики или меню опорного сигнала (поочередное нажатие).

9. DMM Buttons: Кнопки управления мультиметром.

10. DMM/SCOPE: Переключение между режимом осциллографа и мультиметром.

11. MENU ON/OFF: Включение или отключение отображения меню.

12. SAVE RECALL: Включение меню сохранения и вызова.

13. MEAS: Включение меню измерений.

14. UTILITY: Включение меню Утилиты.

15. CURSOR: Включение меню курсорных измерений.

16. ВКЛ/ВЫКЛ : Включение/ выключение прибора (для выключения прибора необходимо зажать кнопку на 2 сек.).

Символы индикации экрана осциллографа

16

Рис. 6.4 Экран осциллографа

Описание экрана:

1. Состояние системы синхронизации.

2. Расположения текущей осциллограммы в памяти.

3. Расположение точки синхронизации в памяти.

4. Режим синхронизации.

5. Источник синхронизации.

6. Уровень синхронизации.

7. Уровень заряда батареи.

1. Центр окна текущей осциллограммы.

2. Осциллограмма канала 1.

3. Маркер уровня синхронизации.

4. Сетка.

5. Осциллограмма канала 2.

6. Временная развертка.

7. Временная задержка.

8. Коэффициент отклонения.

9. Связь по входу.

10. Канал1 / Канал 2.

11. Метка канала 2.

12. Метка канала 1.

13. Позиция маркера синхронизации на текущей осциллограмме.

14. Заголовок меню.

15. Окно меню.

7 ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА ОСЦИЛЛОГРАФА

1. Включение прибора

   Включите питание прибора и дождитесь появления экрана приветствия, после самопроверки прибор перейдет в рабочий режим.




   17







2. Опробование осциллографа

   Подключите пробник к разъему канала 1 осциллографа и установите переключатель на пробнике в положение 10Х. Для этого совместите положение выступов на разъеме BNC СН 1 осциллографа с пазами кабельного разъема пробника, вставьте разъем пробника в разъем осциллографа и поверните замок разъема пробника вправо до щелчка. Подключите контакт заземления и наконечник пробника к соответствующим контактам выхода Калибратор.

   Установите в меню Канала 1 ослабление пробника 10Х. Для этого нажмите кнопки СН1 —• Делитель, выбрать значение 10Х. Нажмите кнопку AUTO . Через несколько секунд вы увидите на экране меандр (около 1кГц/ 2 Впик-пик). Нажмите кнопку СН1 еще раз для выключения Канала 1, нажмите кнопку СН2 для включения канала 2 и повторите действия, изложенные выше для Канала 2.

3. Компенсация пробников

Выполните компенсацию пробника для его соответствия его емкости параметрам входного канала. Эту процедуру нужно проводить всякий раз при первом подключении пробника к любому входному каналу.

Выберите в меню пробника ослабление 10Х, установите переключатель ослабления пробника в положение 10Х и подключите разъем пробника к входу Канала 1 осциллографа. Если вы используете насадку крючок наконечника пробника, убедитесь в надежности контакта и плотности его посадки. Подключите контакт заземления и наконечник пробника к соответствующим контактам выхода Калибратор, включите вывод на экран Канала 1 и нажмите кнопку AUTO.

Форма сигнала должна соответствовать приведенным ниже рисункам.

недокомпенсация

перекомпенсация

нормальная компенсация

При необходимости, используя неметаллический инструмент, вращением подстроечного конденсатора пробника добейтесь наиболее правильного изображения меандра на экране осциллографа.

8 ОПИСАНИЕ ФУНКЦИЙ В РЕЖИМЕ «ОСЦИЛЛОГРАФ».

Данный раздел Руководства посвящен изложению основных действ8ий оператора при работе с прибором, выбору режимов и установке параметров. Полностью все детали и особенности

- не перечисляются, а приводятся краткие рекомендации и последовательность манипуляций.

1. Включение питания

   Подключите прибор к сетевому адаптеру, как указано на Рис. 6.1 (осциллограф может также работать от внутреннего Li-ion аккумулятора без подключения внешнего источника питания).

   А

   Включение и выключение питания прибора нажатием кнопки ЧА Далее прибор выполняет процедуру самотестирования. По окончании проверки и исправности прибора - на дисплее появляется окно приветствия, содержащее название модели прибора и версию текущей прошивки (рис. 8.1).

   Прибор загружается с последними сохраненными настройками конфигурации, либо с заводскими настройками, если производится первичный запуск прибора.




   18






   Рис. 8.1 Окно приветствия (начальный экран)




2. Органы управления канала вертикального отклонения

   Вертикальная регулировка является одноканальной, то есть каждый из каналов имеет независимые органы управления. Для включения канала нажмите его кнопку. Для выключения канала нажмите его кнопку еще раз.

   Для установки вертикального отклонения Канала 1 и Канала 2 проделайте следующее:

   1. Нажмите кнопку СН1 или СН2, в нижней части экрана отобразится меню для выбранного канала.

   2. Для выбора необходимого пункта меню и изменения настроек нажмите клавиши F1...F5.

      На рисунке 8.2. представлено типовое меню Канала 1.






      Рис. 8.2 Меню Канала 1




      Описание разделов меню "Канал" представлено в таблице 8.1




      Таблица 8.1

      Меню	Установка	Описание
      Статус	Вкл Выкл	Включение канала Выключение канала
      Связь	АС DC	Блокируется составляющую постоянного тока во входном сигнале. Пропускаются обе составляющие и пост, и перем. тока входного сигнала.




      19












      Регулировка коэффициента отклонения






      По умолчанию коэффициент отклонения Вольт/дел устанавливается с шагом 1-2-5 (например 10 мВ/дел - 20 мВ/дел - 50 мВ/дел). Коэффициент отклонения отображается внизу экрана для каждого из каналов (рис. 8.3)




      Рис. 8.3 Коэффициент отклонения

      Для точной установки коэффициента отклонения нажмите СН1 -> Вольт/Дел -> Грубо/Плавно.

      Связь канала по входу




      Если на вход осциллографа поступает сигнал с постоянной составляющей, то использование режима связи АС позволяет исключить эту составляющую из сигнала.

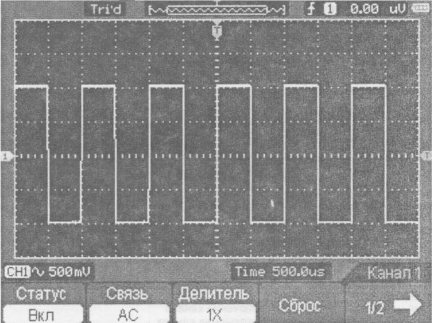

      Так на рисунке 8.4 приведен пример отображения сигнала с положительной постоянной составляющей.




      Рис. 8.4




      20




      Нажмите кнопку CH I -> Связь -> АС для установки связи по переменному току для канала

      1. Это блокирует постоянную компоненту входного сигнала. Осциллограмма сигнала без постоянной составляющей показана на рисунке 8.5.






         Рис. 8.5

         Нажмите кнопку СН1 -> Связь DC для установки связи по постоянному току для канала 1.

         Это опять позволит пропустить обе компоненты входного сигнала постоянную и переменную.

         Нажмите кнопку CH I -» Coupling -> Заземлено для замыкания канала 1 на землю. Эта установка отключает входной сигнал (рис. 8.6).






         Рис. 8.6




         21




         Установка коэффициента ослабления пробника




         Прибор позволяет изменять значение коэффициента затухания пробника, в соответствующем разделе меню "Канал". Коэффициента ослабления внешнего пробника изменяет масштаб вертикального отклонения, для корректного отображения уровня напряжения, подаваемого на вход.

         Для изменения или проверки коэффициента ослабления, нажмите кнопку СН1 или СН2 (в соответствии с используемым каналом). В пункте меню "Делитель" выберите необходимый коэффициент ослабления (рис. 8.7).






         Рис. 8.7




         Инверсия осциллограммы




         Сигнал отображается перевернутым на 180° по отношению к потенциалу "земли".

         Нажмите кнопку СН1 -» Инверсия —• ВКЛ/ВЫКЛ для включения или отключения инверсии входного сигнала.






         Рис. 8.8 Инверсия отключена




         22







         Рис. 8.9 Инверсия включена




         Выбор ограничения полосы пропускания




         Исследование некоторых сигналов требует ограничения полосы пропускания канала вертикального отклонения. Так на рисунке ниже приведен пример отображения сигнала с полной полосой пропускания (рис. 8.10).




         Tri' d f^AA-vW^VWWvV ] f О 0.00 UU СЕЭ

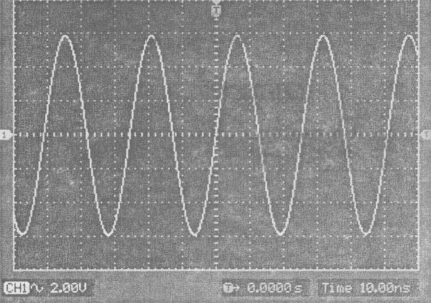

         Рис. 8.10 Ограничение полосы пропускание ВЫКЛ




         Нажмите кнопку СН1 —• BW **М —• ВКЛ для установки ограничения верхней границы полосы пропускания и обрезания высокочастотной компоненты сигнала выше выбранной границы.




         23







         8.11) .

         Выбор ограничения полосы пропускания в зависимости от модели прибора: АКИП-4113/1; АКИП-4113/б: 20 МГц;

         АКИП-4113/2: 20 МГц; 100 МГ;

         Осциллограмма сигнала при ограничении полосы пропускания приведена внизу (рис.

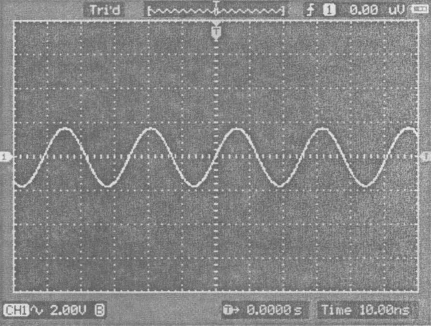

         Рис. 8.11 Ограничение полосы пропускания 20 МГц ВКЛ




         Математические функции




         Математические функции включают сложение, вычитание, умножение, деление и быстрое преобразование Фурье (FFT (БЛФ)) для сигналов каналов СН1 и СН2 . Результат математических действий может также быть измерен с помощью делений сетки и курсора, автоматические измерения для математических функций не возможны.
















         Рис. 8.12 Меню математических функций + БПФ Описание разделов меню "Математика" представлено в таблице 8.2

         Таблица 8.2

         Меню Установка Описание




         24







         Статус	Вкл Выкл	Включение канала математики Выключение канала математики
         Оператор	А+ В	Сложить Канал А и Канал В
         	А-В	Вычесть Канал А из Канала В
         	АхВ	Умножить Канал А на Канал В
         	А/В	Разделить Канал А и Канал В
         	БПФ	Быстрое преобразование Фурье в выбранном канале
         Источник А	Канал 1 Канал 2	Назначение СН1 или СН2 в качестве источника А
         Источник В	Канал 1 Канал 2	Назначение СН1 или СН2 в качестве источника В
         Воль/дел	Грубо Плавно	Осциллограф переключается в режим изменения значения коэффициента отклонения «плавно» Осциллограф переключается в режим изменения значения коэффициента отклонения «плавно»
         Инверсия	Вкл Выкл	Инверсия осциллограммы результата математической операции. Отображение исходной осциллограммы результата математической операции.
         Делитель	I X ю х 100Х юоо х	Выбор коэффициента деления внешнего пробника, необходим для корректного результата автоматических или курсорных измерений.




         На рисунке 8.13 как пример представлено окно с включенной математической функцией умножения.






         Рис. 8.13 Умножение




         Быстрое преобразование Фурье




         БПФ (Быстрое преобразование Фурье) - Преобразование формы сигнала реального времени в спектр сигнала. Режим БПФ позволяет найти частотные компоненты (спектр) сигнала во временной области. Режим БПФ используется для просмотра следующих типов сигналов:

         • Анализ гармонических составляющих в сетях питания;

         • Измерение гармонических составляющих и искажений в системах;




           25




           Определение характеристик шумов в источниках постоянного напряжения;

           • Тестирование импульсного отклика фильтров и систем; Анализ вибрации.




             Для использования режима БПФ необходимо выполнить следующие действия:

           • Установить источник сигнала (во временной области);

           • Отобразить спектр БПФ;

           • Выбрать тип окна БПФ;

             Настроить частоту выборки для отображения основной частоты и гармоник без

             искажений;

           • Использовать элементы управления масштабом для увеличения спектра; Провести измерения спектра с помощью курсоров.




      ПРИМЕЧАНИЕ.

      Частота Котельникова (Найквиста)

      Максимальная частота, которую без ошибок может измерить цифровой осциллограф в режиме реального времени, равняется половине частоты дискретизации. Эту частоту называют частотой Котельникова. Скорость регистрации отсчетов для частот выше частоты Котельникова является недостаточной, что приводит к искажениям БПФ.

      При математической обработке в спектр БПФ сигнала преобразуются значения 2000 центральных точек сигнала во временной области. Результирующий спектр БПФ содержит 1000 точки от 0 Гц до частоты Котельникова.

      Обычно спектр БПФ на экране сжимается по горизонтали до 250 точек, но с помощью функции масштабирования БПФ можно развернуть спектр, чтобы более подробно отобразить его компоненты в каждой из 1000 точек данных.

      Отклик осциллографа по вертикали имеет медленный завал выше полосы пропускания (150 МГц или 250 МГц, в зависимости от модели, или 20 МГц, когда включено ограничение полосы пропускания). Таким образом, спектр БПФ может содержать фактическую информацию о частотах выше полосы пропускания осциллографа. Однако амплитудные значения вблизи или выше полосы пропускания не могут считаться точными.

      Для достижения высокой точности амплитудных измерений требуется стационарность входного сигнала в зоне интереса. Это означает, что в пределах зоны интереса параметры входного сигнала (такие как частота и амплитуда) не должны иметь значительных отклонений. Ширина зоны интереса должна составлять не менее одного периода начальной частоты. Соответственно в пределах зоны интереса должен содержаться, по крайней мере, один период измеряемой гармоники.




      Окно: Выбор окна определяется характеристиками входного сигнала, который необходимо исследовать, а также характеристиками функции окна. Выбор окна снижает утечку частот в спектре БПФ. При выполнении быстрого преобразования Фурье предполагается, что временной сигнал повторяется бесконечно. Для целого числа циклов (1,2,3,...) временной сигнал начинается и заканчивается на одном и том же уровне и в форме сигнала отсутствуют разрывы. При нецелом числе циклов во временном сигнале начальная и конечная точки имеют разные уровни. Переход от начальной к конечной точке приводит в разрыву в форме сигнала, что в свою очередь приводит к появлению высокочастотных переходных составляющих.

      Применение окна к сигналу во временной области изменяет форму сигнала таким образом, что начальное и конечное значение сближаются, в результате чего уменьшается величина разрыва. Функция математических операций включает четыре параметра окна БПФ. Типы окна определяют компромисс между разрешением по частоте и точностью амплитудных измерений.

      Выбор окна определяется необходимостью измерения конкретных величин и характеристиками исходного сигнала.

      Прямоугольное окно/ Rectangle: Выбор прямоугольного окна. Это окно подходит для сигналов, не имеющих разрывов. Это большинство сигналов.

      Окно Blackman/Блэкменэ: Окно Блэкмена обеспечивает худшую погрешность измерения по частоте, чем окно Хеннинга, но обеспечивает лучшее исследование сигналов с малой амплитудой.

      Окно Наптпд /Хеннинга : Выбор этого окна обеспечивает большую точность измерения по частоте, но меньшую точность измерения по амплитуде по сравнению с плоским окном.

      Окно Hamming/Хэмминга : У данного типа окна немного лучше разрешение по частоте, чем у Хеннинга.




      26








      Исходная форма сигнала
















      Искажения БПФ

      Проблемы могут возникать, когда осциллограф регистрирует временной сигнал, содержащий гармоники с частотами выше частоты Котельникова. Скорость регистрации отсчетов для частот выше частоты Котельникова является недостаточной. Это приводит к появлению

      зеркальных низкочастотных гармоник относительно частоты Котельникова. Такие паразитные г-эг\клг*и 1лI^M Lj^oLioamT Mri/avnuMQм|и






      Устранение искажений

      Для устранения искажений попробуйте применить следующие меры:

      • С помощью ручки Время/дел задайте более высокое значение частоты дискретизации. Так как с увеличением частоты дискретизации увеличится частота Котельникова, искаженные гармоники будут отображаться на правильных частотах.

      • Если нет необходимости просматривать гармоники выше 20 МГц, включите ограничение полосы пропускания.

        27







        • Примените внешний фильтр к исходному сигналу, чтобы ограничить диапазон его гармоник значением ниже частоты Котельникова.

        • Определите паразитные гармоники и игнорируйте их.

        • Используйте средства управления масштабом и курсоры для увеличения и выполнения измерений в спектре БПФ.

        • Сигналы, имеющие составляющую постоянного тока или смещение, могут стать причиной неверной амплитуды результата FFT (БПФ). Для того чтобы уменьшить влияние составляющей постоянного тока, включите связь с источником сигнала по переменному току (закрытый вход АС).

        • Чтобы уменьшить влияние белого шума и помех дискретизации для периодических или однократных сигналов, установите режим усреднения регистрации осциллографа.

        • Для отображения на экране результатов FFT (БПФ) с большим динамическим диапазоном используйте шкалу dBVrms (дБВэфф). Шкала dBVrms (дБВэфф) для вывода на экран использует логарифмический масштаб.

      Описание разделов меню "БПФ" (рис. 8.12) представлено в таблице 8.3

      Таблица 8.3






      Использование опорных осциллограмм




      Опорные осциллограммы - это сохранённые в памяти осциллограммы, которые могут быть выведены на экран. Функция использования опорного сигнала доступна после сохранения выбранной осциллограммы в энергонезависимой памяти (рис.8.14).




      28






      Рис. 8.14 Функциональное окно режима опорной осциллограммы Нажмите кнопку M/R для вывода на экран меню опорного сигнала.

      Запись во внутреннюю память (Внутр.)




      Описание разделов меню "Опорных осциллограмм" (рис. 8.15) когда используется внутренняя память представлено в таблице 8.4






      Рис. 8.15 Меню Опорная осциллограмма с внутренней памятью

      Таблица 8.4

      Меню	Установка	Описание
      Статус	Вкл Выкл	Включение опорного сигнала Выключение опорного сигнала
      Источник	Канал 1 Канал 2 БПФ	Выбор CHI, СН2 или БПФ в качестве осциллограмм	источника	для	опорных
      Расположение	Внутренняя Внешняя	Выбор внутренней памяти прибора Выбор внешней памяти прибора
      Сохранить		Сохранить опорную осциллограмму
      Загрузить		Вход в меню импорт/экспорт




      Запись во внешнюю память (Внеш.)

      Описание разделов меню "Опорных осциллограмм" (рис. 8.16) когда используется внешняя память представлено в таблице 8.5



      Рис. 8.16 Меню Опорная осциллограмма с внешней памятью




      29




      Таблица 8.5

      Меню	Установка	Описание
      Статус	Вкл Выкл	Включение опорного сигнала Выключение опорного сигнала
      Источник	Канал 1 Канал 2 БПФ	Выбор CHI, СН2 или БПФ в качестве осциллограмм	источника	для	опорных
      Расположение	Внутренняя Внешняя	Выбор внутренней памяти прибора Выбор внешней памяти прибора
      Новый файл		Создать новый файл
      Удалить файл		Удалить выбранный файл
      Загрузить		Загрузить выбранный файл






      Отображение опорных осциллограмм




      Рис. 8.17 Отображение опорной осциллограммы Для отображение опорной осциллограммы:

      1. Нажмите кнопку М /Ядл я отображения меню опорной осциллограммы.

      2. Нажмите кнопку F2 и выберите источник опорной осциллограммы: Канал 1, Канал2 или БПФ.

      3. Нажмите F4 для сохранения опорной осциллограммы.

      4. Нажмите F5 для загрузки опорной осциллограммы из внутренней памяти.

      5. Нажмите F1 для включения опорной осциллограммы.

      Примечание: В режиме X-Y использование опорных осциллограмм не возможно.




3. Органы управления канала горизонтального отклонения

   Осциллограф отображает сигналы, используя сетку с горизонтальным масштабом время на деление. Поскольку все активные осциллограммы используют одну и ту же временную развертку, то прибор отображает только одно значение для всех активных каналов, кроме случаев, когда используется увеличение фрагмента или чередующийся запуск.

   Горизонтальные элементы управления могут изменять горизонтальные масштаб и положение осциллограмм. Горизонтальный центр экрана - временная точка начала отсчета для осциллограмм. Изменение горизонтального масштаба приводит к растягиванию или сжатию осциллограммы относительно центра экрана. Регулятор горизонтального положения изменяет положение осциллограмм относительно момента запуска.




   30




   На рисунке 8.18. представлено меню канала горизонтального отклонения. Для входа в меню нажмите кнопку HORI.









   Рис. 8.18 Меню "Горизонт" Описание разделов меню "Горизонт" представлено в таблице 8.6




   Таблица 8.6

   Меню	Установка	Описание
   Режим	Y-T   X-Y Самописец	Классический вид (отображение отношения между вертикальным отклонением напряжения и горизонтальной временной разверткой) Отображение фигур Лиссажу без синхронизации Отображение осциллограмм путем развертки экрана «слева на право»
   Сброс		Сброс информации о смещении точки синхронизации (триггера) и возврат триггера к горизонтальному центру экрана.
   Окно	Вкл Выкл	Включение режима растяжки окна Выключение режима растяжки окна
   Удержание	Вкл Выкл	Включение удержания Выключение удержание




   TIME/DIV (Время/Деление)




   Кнопка TIME/DIV используется для установки требуемого коэффициента развертки (рис.8.19).






   Рис. 8.19 Кнопка TIME/DIV




   POSITION (Позиция)






   Нажмите кнопку POSITION (Рис. 8.20) для установки смещения горизонтальной позиции осциллограммы выбранного канала. Чувствительность этого регулятора меняется вместе с изменением длительности развертки.




   Рис. 8.20 Кнопка POSITION




   31












   3 4

   Рис. 8.21 Обозначения временной развертки и горизонтального канала Обозначения:

   1. Позиция текущей осциллограммы в памяти осциллографа.

   2. Позиция триггера в памяти осциллографа.

   3. Горизонтальное смещение триггера от центра окна. 4. Значение коэффициента основной развертки.

      5. Позиция триггера на текущей осциллограмме.




      Окно (Растяжка выделенного окна)




      окна.




      Нажмите кнопку HORI —> Окно -» ВКЛ для включения функции растяжки выделенного




      Используя функцию растяжки выделенного окна можно увидеть расширенную часть

      текущего сигнала для более подробного (с высоким горизонтальным разрешение) анализа сигнала. Временная развертки выделенного окна не может быть медленнее основного коэффициента временной развертки.




      32









      Рис. 8.22 Режим растяжки выделенного окна




      Обозначения:

      1. Основная осциллограмма с выделенным окном.

      2. 3. Растянутая часть основной осциллограммы с указанием временной развертки. 4. Основной коэффициент развертки.




         Окно осциллографа в режиме растяжки (рис.8.22).

         Экран разделяется на две части. В верхней части кона отображается основная осциллограмма, в нижней части отображается расширенная часть осциллограммы. Эта расширенная часть называется "Растяжка выделенного окна". Основная осциллограмма в верхней части имеет ограничения с двух сторон, для расширения или с ужения полей ограничения используйте клавишу TIME/DIV. Посередине Растяжки выделенного окна указан коэффициент развертки для растяжки, в нижней правой части окна указан коэффициент развертки основного сигнала.




         Режим X-Y




         Режим одновременного задействования каналов Кан1 и Кан2. В режиме X-Y осциллограф обеспечивает режим развертки, при котором входом оси X является сигнал, подаваемый на вход канала 1, а входом оси Y является сигнала подаваемый на вход канала 2. При отсутствии сигнала развертки вместо осциллограммы на дисплее отображается точка засветки (пятно).




         33









         Рис. 8.23 Окно в режиме X-Y




         В режиме X-Y не работают следующие функции осциллографа:

         • Автоматические измерения

         • Курсорные измерения

         • Опорные осциллограммы и математические операции

         • Изменение горизонтальной позиции

         • Управление синхронизацией




4. Установка системы синхронизации

   Система синхронизации определяет момент времени для начала сбора информации о входном сигнале и отображении его на экране. При правильной настройке системы синхронизации вместо нестабильного сигнала, будет наблюдаться устойчивое отображение его формы.

   При начале сбора данных, осциллограф собирает данные для отображения сигнала с левой стороны отточк и запуска, и ожидает начала выполнения условий синхронизации. До этого момента осциллограф собирает данные непрерывно. После обнаружения выполнения условий синхронизации, осциллограф начинает собирать и отображать данные с правой стороны от точки запуска.




   Режимы синхронизации




   АКИП-4113 имеет следующие режимы синхронизац1и: по фронту, по длительности импульса, чередующийся.

   Синхронизация по фронту: запуск схемы синхронизации происходит в момент пересечения сигнала и заданного уровня запуска.

   Синхронизация по условиям длительности импульса: запуск схемы синхронизации происходит в момент, когда длительность импульса соответствует заданным специфическим условиям.

   Чередующийся: Поочередный запуск от Канала 1 и Канала 2 для несинхронизированных сигналов.




   Синхронизация по фронту




   Классическая синхронизация, в этом режиме возможно выбрать синхронизацию положительным фронтом, синхронизацию отрицательным фронтом, или синхронизации по любому фронту, который обнаружен первым.




   34






   Для входа в меню синхронизации нажмите TRIG —> F1 —> ФРОНТ. На экране отобразится меню в режиме синхронизации по фронту (рис. 8.24).




   Рис. 8.24 Меню в режиме синхронизации по фронту Описание разделов меню "Синхронизация" в режиме синхронизации по фронту

   представлено в таблице 8.7

   Таблица 8.7

   Меню	Установка	Описание
   Источник	Канал 1 Канал 2	Выбор СН1 или СН2 в качестве источника синхронизации
   Наклон	Нараст. Срез	Запуск осуществляется по нарастающему фронту или срезу входного сигнала
   Развертка	Авто   Ждущая Однокр.	Сбор данных возможен даже при невыполнении условий синхронизации Сбор данных - при выполнении условия синхронизации Сбор данных - каждый раз при нажатии клавиши RUN/STOP
   ВЧ-фильтр	Вкл Выкл	Подавление ВЧ-составляющих (на вход поступают НЧ компоненты сигнала).




   Синхронизация по условиям длительности импульса




   Режим синхронизации по длительности позволяет определить длительность положительного или отрицательного импульса, который будет вызывать запуск. Можно также задать диапазон длительностей, в пределах или вне которого будет происходить запуск.



   Для входа в меню синхронизации нажмите TRIG —• F1 —• ИМПУЛЬС. На экране отобразится меню в режиме синхронизации по условиям длительности импульса (рис. 8.25).




   Рис. 8.25 Меню в режиме синхронизации по длительности импульса Описание разделов меню "Синхронизация" в режиме синхронизации по длительности

   импульса представлено в таблице 8.8




   Таблица 8.8

   Меню	Установка	Описание
   Источник	Канал 1 Канал 2	Выбор СН1 или СН2 в качестве источника синхронизации
   Условие	+Больше	Длительность положительного импульса больше	чем...
   	+ Меньше	Длительность положительного импульса меньше чем...
   	+Равно	Длительность положительного импульса равна...
   	-Больше	Длительность отрицательного импульса больше чем...
   	-Меньше	Длительность отрицательного импульса меньше чем...
   	-Равно	Длительность отрицательного импульса равна...
   Установка	Величина	Установка необходимой длительности импульса




   35




   Развертка	Авто   Ждущая Однокр.	Сбор данных возможен даже при невыполнении условий синхронизации Сбор данных - при выполнении условия синхронизации Сбор данных - каждый раз при нажатии клавиши RUN/STOP
   ВЧ-фильтр	Вкл Выкл	Подавление ВЧ-составляющих (на вход поступают НЧ компоненты сигнала).
   50%		Установка уровня синхронизации по центру сигнала.

   Примечание: Длительность импульса устанавливается в диапазоне от 10 не до 10 с. Выполнение данного условия вызывает синхронизированную осциллограмму.

   Чередующийся запуск




   Когда выбран чередующийся запуск (попеременно/ALT), источниками запуска являются оба вертикальных канала. Этот режим можно использовать для исследования двух независимых сигналов на разных коэффициентах разверткидля каждого канала. Выбор режимов запуска для каждого канала из следующих различных типов: запуск по фронту, длительности импульса, наклону и ТВ-синхронизация. Информация об уровнях запуска, коэффициентах развертки, времени задержки и т.д. будут отображаться на экране осциллографа независимо для обоих каналов.

   Для входа в меню синхронизации нажмите TRIG -» F1 —> Поперем. На экране отобразится меню в режиме чередующийся синхронизации (рис. 8.26).











   Меню в режиме чередующейся синхронизации по фронту




   Рис. 8.26 Меню в режиме чередующейся синхронизации по длительности импульса Описание разделов меню "Синхронизация" в режиме чередующейся синхронизации с типом

   синхронизации по фронту представлено в таблице 8.9

   Таблица 8.9

   Меню	Установка	Описание
   Канал	Канал 1 Канал 2	Источник сигнала запуска канала 1 Источник сигнала запуска канала 2
   Тип	Фронт Импульс	Установка запуска по фронту/Длительности импульса
   Наклон	Нараст. Срез	Запуск осуществляется по нарастающему фронту или срезу входного сигнала
   ВЧ-фильтр	Вкл Выкл	Подавление ВЧ-составляющих (на вход поступают НЧ компоненты сигнала).
   50%		Установка уровня синхронизации по центру сигнала.




   Описание разделов меню "Синхронизация" в режиме чередующийся синхронизации с типом синхронизации по условиям длительности импульса представлено в таблице 8.10

   Таблица 8.10

   Меню	Установка	Описание
   Канал	Канал 1 Канал 2	Источник сигнала запуска канала 1 Источник сигнала запуска канала 2




   36







   Тип	Фронт Импульс	Установка запуска по фронту или длительности импульса в качестве типа синхронизации
   Условие	+Больше	Длительность положительного импульса больше чем...
   	+Меньше	Длительность положительного импульса меньше чем...
   	+Равно	Длительность положительного импульса равна...
   	-Больше	Длительность отрицательного импульса больше чем...
   	-Меньше	Длительность отрицательного импульса меньше чем...
   	-Равно	Длительность отрицательного импульса равна...
   Установка	Величина	Установка необходимой длительности импульса
   ВЧ-фильтр	Вкл Выкл	Подавление ВЧ-составляющих (на вход поступают НЧ компоненты сигнала).
   50%		Установка уровня синхронизации по центру сигнала.




   ТВ-синхронизация




   !!!Для АКИП-4113/ 1 ТВ-синхронизация доступна только в приборах с серийным номером DS00001479 и выше!!!

   В этом режиме схема синхронизации дает возможность устойчивой синхронизации полного телевизионного сигнала, выбора полярности видео сигнала, выбора системы цветного телевидения, выбора ТВ-строки, и ТВ поля.

   Для входа в меню синхронизации нажмите TRIG -<• F1 -> ТВ. На экране отобразится меню в режиме ТВ-синхронизации (рис. 8.27) .



   Рис. 8.27Меню в режиме ТВ-синхронизации




   Описание разделов меню "Синхронизация" в режиме ТВ-синхронизации представлено в таблице 8.11

   Таблица 8.11

   Меню	Установка	Описание
   Канал	Канал 1 Канал 2	Источник сигнала запуска канала 1 Источник сигнала запуска канала 2
   Полярность	Нормально Инверсия	Синхронизация осуществляется по импульсу «+» полярности (белый цв.) Синхронизация осуществляется по импульсу «-» полярности (черный цв.)
   Синхронизация	Поля Нечетные Четные № строки Строки	Запуск по срезу первого импульса в поле Запуск по синхроимпульсу нечетного поля Запуск по синхроимпульсу четного поля Запуск по выбранной строке в четном или нечетном поле Запуск по первой найденной строке
   № строки		Выбор строки для ТВ синхронизации
   Стандарт	PAUSEC NTSC	Выбрать ТВ стандарт PAL/SEC Выбрать ТВ стандарт NTSC
   Развертка	Авто   Ждущая Однократная	Сбор данных возможен даже при невыполнении условий синхронизации Сбор данных - при выполнении условия синхронизации Сбор данных - каждый раз при нажатии клавиши RUN/STO P




   Термины и определения:

   Виды запуска: 3 вида запуск доступны в данном осциллографе - авто, ждущий и однократный.

   Автоматический: в данном виде запуска осциллограф может захватывать данные при отсутствии выполнения любых условий синхронизации. Осциллограф будет запускать сбор информации принудительно, если за определенный период времени не произойдет выполнение




   37







   условий запуска. В этом случае (при невыполнении условий запуск) отображаемые сигналы не будут синфазны.

   Ждущий: в данном виде запуска осциллограф не будет собирать информацию, пока не будет выполнено условие синхронизации. При отсутствии синхронизации, осциллограф будет отображать последнюю осциллограмму без захвата каких-либо новых осциллограмм.

   Однократный: в данном виде осциллограф будет распознавать выполнение условий синхронизации и захватывать сигнал каждый раз, когда пользователь нажмет клавишу RUN/STOP.




5. Запись/ Вызов осциллограмм и профилей настроек




   !!! ВНИМАНИЕ: Осциллографы АКИП-4113 не совместимы с файловой системой NTFS, для корректной работы с внешним диском USB-Flash носитель должен быть с системой FAT32. Перед выключением прибора, предотвращения возможности сбоя прошивки, необходимо отключить USB-Flash, а так же кабели USB и LAN от осциллографа!!!




   Для вызова меню "Запись/вызов" нажмите кнопку Save/Recall.

   Описание разделов меню "Хранение" представлено в таблице 8.12

   Таблица 8.12

   Меню	Установка	Описание
   Тип	Осцилл. Профиль Bitmap CSV Заводские	Запись или вызов осциллограммы Запись или вызов профиля настроек Создать или удалить файлы BMP Создать или удалить файлы CSV Вызвать начальные заводские установки
   Внутр.		Открывает меню для операций с внутренней памятью
   Внеш.		Открывает меню для операций с внешней памятью




   Сохранение осциллограммы






   Рис. 8.28 Меню "Запись/вызов" для осциллограммы




   Описание разделов меню "Хранение" для осциллограммы представлено в таблице 8.13

   Таблица 8.13

   Меню	Установка	Описание
   Внутр.		Открывает меню для операций с внутренней памятью
   Внеш.		Открывает меню для операций с внешней памятью




   Сохранение профиля прибора






   Рис. 8.29 Меню "Запись/вызов" для профиля прибора




   Описание разделов меню "Хранение" для профиля представлено в таблице 8.14

   Таблица 8.14

   Меню	Установка	Описание
   Внутр.		Открывает меню для операций с внутренней памятью
   Внеш.		Открывает меню для операций с внешней памятью




   Сохранение файла BMP






   Рис. 8.30 Меню "Запись/вызов" для BMP




   38




   Описание разделов меню "Хранение" для BMP представлено в таблице 8.15

   Таблица 8.15

   Меню	Установка	Описание
   Внеш.		Открывает меню для операций с внешней памятью




   Сохранение файла CSV






   Рис. 8.31 Меню "Запись/вызов" для CSV




   Описание разделов меню "Хранение" для CSV представлено в таблице 8.16

   Таблица 8.16

   Меню	Установка	Описание
   Внеш.		Открывает меню для операций с внешней памятью




   Вызов заводских установок









   8.17

   Рис. 8.32 Меню "Запись/вызов" для заводских установок

   Описание разделов меню "Хранение" для заводских установок представлено в таблице




   Таблица 8.17

   Меню	Установка	Описание
   Загрузить		Вызвать начальные заводские установки




   Внутренняя память

   Нажмите SAVE/RECALL —> Внутр, откроется меню, описание которого представлено в таблице 8.18.




   Таблица 8.18

   Меню	Установка	Описание
   Располож.	IN_01 (N)   IN 15 (N)	Выбрать ячейку сохранения во внутренней памяти
   Загрузить		Вызвать осциллограммы или профили настроек из внутренней памяти
   Сохранить		Сохранить осциллограммы или профили настроек во внутреннюю память
   Удалить		Удалить файл из выбранной ячейки памяти




   Внешняя память

   Нажмите SAVE/RECALL —• Внеш., откроется меню описание, которого представлено в таблице 8.19.




   Таблица 8.19

   Меню	Установка	Описание
   Новый файл		Создать новый файл
   Удал, файл		Удалить выбранный файл
   Загрузить		Вызвать осциллограммы или профили настроек из памяти USB носителя




   На рисунке 8.33 представлен вид экрана при работе с внешней памятью




   39









   Рис. 8.33 Окно внешней памяти




   Термины и определения:

   Заводские установки - заводские установки сохранены в памяти прибора и могут быть вызваны в любое время.

   Ячейка памяти - укажите ячейку памяти для сохранения/вызова осциллограмм или профилей настроек.

   Загрузить - вызвать из памяти прибора сохраненные осциллограммы, профили настроек или начальные установки.

   Сохранить - сохранение осциллограмм и профилей настроек.




   Примечание:

   1. При сохранении осциллограмм сохраняется не только сама форма сигнала, но и текущие измерения прибора.

   2. Прибор может хранить в внутренней памяти 15 осциллограмм и 15 профилей настроек, которые могут быть вызваны из памяти в любое время.




6. Меню утилит

   Нажмите кнопку Utility для вызова меню утилит (рис. 8.34).









   Рис. 8.34 Меню "Утилиты"




   40




   Описание разделов меню "Утилиты" представлено в таблице 8.20

   Таблица 8.20

   Меню	Установка	Описание
   Частотомер	Выкл Частота Счет Об/Мин	Включение \ выключение отображения измерения частоты, счетчика импульсов или оборотов в минуту (RPM)
   Вольтметр	Вкл Выкл	Включение \ выключение отображения показаний вольтметра, вид измерения переключается путем нажатия клавиш блока DMM (для отображения показаний вольтметра в режиме осциллографа необходимо подключить источник сигнала как описано, в пункте 9.4, в зависимости от типа измерения)
   Экран		Отображение меню настроек экрана
   Сбор Инф.		Отображение меню обработки информации
   Доп/Контроль		Использование функции допускового контроля
   Запись		Использование функции регистратора осциллограмм или так называемого «Цифрового магнитофона»
   Язык		Выбор языка пользовательского интерфейса (в официальную поставку входит только русский язык)
   Откл. Пит.	Бесконеч. 5 мин, 30 мин, 20 мин, 30 мин.	Установка функции автоотключения
   Звук	Вкл Выкл	Включение \ выключение звукового сопровождения нажатия кнопок
   Калибровка		Запуск процедуры корректировки констант.
   Конфиг	Не сохр. Сохр.	Включение \ выключение функции сохранения настроек
   Обновить		Обновление ПО прибора
   0 системе		Основная информация о системе (версия ПО, № прибора)
   10 Уст		Выбор интерфейса и настройка его параметров (см. п. 8.9)




   Экран




   Нажмите кнопку UTILITY -> Экран, откроется меню настроек экрана прибора (рис. 8.35), описание разделов которого представлено в таблице 8.21.






   Рис. 8.35 Экран




   Таблица 8.21

   Меню	Установка	Описание
   Экран	Вектор Точки	Выбор способа отображения осциллограммы - векторный или точечный. Примечание: при исследовании периодического сигнала в реальном масштабе времени, для которого соотношение частоты дискретизации и частоты входного сигнала менее 10, использование векторного представления сигнала может исказить истинную форму сигнала. Во избежание такого рода искажений используйте режим эквивалентной дискретизации или точечный способ отображения.
   Подсветка	Яркость (-30...30) Время (30с...со)	Регулировка яркости экрана.   Установка времени выключения подсветки крана. (Внимание: после истечения установленного времени подсветка экрана отключается, затем через тот же период времени происходит полное отключение экрана. Для включения экрана и его

   41




   			подсветки нажмите любую кнопку, кроме кнопки питание ВКЛ/ВЫКЛ.) Нажать кнопку F1 или F2 несколько раз для выбора необходимого значения яркости или времени автовыключения подсветки.
   Вывод	меню	5с...оэ	Установка времени Нажать кнопку F3 значения.	присутствия на экране экранного меню. несколько раз для выбора необходимого




   Сбор информации




   Нажмите кнопку UTILITY -» СборИнф., откроется меню настроек экрана прибора (рис.

   1. ), описание разделов которого представлено в таблице 8.22.






      Рис. 8.36 Сбор информации




      Таблица 8.22

      Меню	Установка	Описание
      Режим	Выборка Усреднение Пик	Выбор режима работы осциллограф: Выборка - обычная дискретизация в реальном масштабе времени; Усреднение - многократное сложение последовательных записей осциллограмм с неодинаковым весом. Всего возможно усреднение от 2 до 128 раз (2/4/8/16/32/64/128). Нажать кнопку F2 несколько для раз для выбора необходимого значения усреднения. Пик - пиковый детектор, используется для обнаружения всплесков длительностью менее 10 не и снижения вероятности возникновения искажений при отображении сигнала.
      Дискретизация	Реальна ЭКВ	Реальная: Дискретизация в реальном времени — это последовательность отсчетов напряжения входного сигнала, взятых через равные промежутки времени. Это также последовательность измеренных значений, связанных с одним запускающим синхроимпульсом. ЭКВ: Режим эквивалентной дискретизации — это методика дискретизации, позволяющая использовать более высокую эффективную частоту дискретизации, чем максимальная частота, доступная для однократного режима. Этот режим используется с периодическими сигналами, дающими устойчивый запуск.
      SinX/X	Вкл Выкл	Использование интерполяции Sinx/(x) позволяет значительно увеличить достоверность отображения сигнала при частотах сигнала сопоставимых с частотой дискретизации.




      Калибровка




      Программа автоматической самокалибровки помогает улучшить погрешность осциллографа до максимально возможного значения (т.е. учесть влияние внешней температуры). Для обеспечения максимальной точности коэффициента отклонения, необходимо запускать процедуру самокалибровки при каждом изменении температуры окружающей среды на пять градусов.

      До запуска программы все пробники или провода должны быть отключены от входа прибора, затем необходимо нажать клавишу UTILITY, выбрать раздел "Калибровка". Затем выбрать тип калибровки: калибровка нуля (Zero Cal) или калибровка триггера (Trigger).

      Примечание: Перед калибровкой прибор должен находиться во включенном состоянии не менее 30 минут.




      Функция допускового контроля (PASS/FALL)




      Функция допускового контроля Годен/Не годен может отслеживать изменения сигналов, судя по тому, находится ли сигнал внутри предопределённой области маски или нет.

      Нажмите UTILITY -» Доп/Контр откроется меню допускового контроля (рис. 8.37), описание разделов которого представлено в таблице 8.23.






      Рис. 8.37 Допусковый контроль




      Таблица 8.23

      Меню	Установка	Описание
      Доступн.	Вкл Выкл	Включение \ выключение режима тестирования по маскам допускового контроля
      Источник	Канал 1   Канал 2	Выбор источника для проверки допускового контроля (Годен/Не годен) Канал 1 Выбор источника для проверки допускового контроля (Годен/Не годен) Канал 2
      Выход	Негоден Годен Негоден + звук   Годен + звук	Включение выхода при результате теста не годен Включение выхода при результате теста годен Включение выхода и подача звукового сигнала при результате теста не годен Включение выхода и подача звукового сигнала при результате теста годен
      Оператор	Старт   Стоп	Проверка допускового контроля остановлена, нажать кнопку для запуска Идёт проверка допускового контроля, нажать для остановки
      Ост. Выход	Вкл Выкл	Включение \ выключение возможности остановки сбора информации при обнаружении несоответствия маске при использовании допускового контроля
      Шаблон		Открывает меню настройки шаблона




      Настройки маски

      Нажмите UTILITY Доп/Контр -> Шаблон для доступа к опциям настройки маски (рис.

      8.38). Описания разделов подменю "Шаблон" представлено в таблице 8.24






      Рис. 8.38 Меню настроек маски




      Таблица 8.24

      Меню	Установка	Описание
      Вертик.		Установка горизонтального допуска формы сигнала, по форме сигнала от выбранного источника. В условных единицах в привязке к масштабной сетки экрана (от 0(div/5) до 39(div5))
      Г оризонт.		Установка вертикального допуска формы сигнала, по форме сигнала от выбранного источника. В условных единицах в привязке к масштабной сетки экрана (от 0(div/5) до 59(div5))
      Создать		Нажатие на кнопку создает шаблон или вносит изменения в уже существующий шаблон
      Располож.	Внутр.	Выбор места хранения файла шаблона.




      43







      	Внеш.
      Сохранить		Сохранить созданный шаблон
      Загрузить		Вызвать сохраненный шаблон

      • Внутренний - внутренние файлы

      • Внешний - внешние файлы (методика сохранения файлов на внешнее USB-устройство аналогично процедуре описанной для записи файлов описанных в разделе «Запись \ Вызов осциллограмм и профилей»)




      Запуск процесса допускового контроля

      Для запуска допускового контроля необходимо:

      1. Войти в меню допускового контроля (см. выше);

      2. Нажать кнопку «F1» для включения режима тестирования по шаблону и чтобы сделать шаблон видимым;

      3. Создать шаблон для допускового контроля (см. выше);

      4. Нажать кнопку «Оператор» тестирования по маске. Вид экрана допускового контроля приведен на рисунке 8.39.






         Рис. 8.39 Экран в режиме допускового контроля




         Остановка процесса допускового контроля

         1. Для остановки допускового контроля нажать кнопку «Оператор» еще раз. 2. Для выхода из режима допускового контроля нажать кнопку «F1»

   до появления символа «Выкл».




   Функция регистратора осциллограмм




   Регистратор форм сигнала может записывать форму входных сигналов Каналов 1 и 2 с максимальной длиной записи 1.000 кадров (осциллограмм). Регистратор позволяет записать

   «быстрые» сигналы и медленно их воспроизвести или записать «медленные» (до 1000 секунд) сигналы и быстро их воспроизвести.

   Нажмите UTILITY —• Запись для доступа к меню регистратора (рис. 8.40). Описания разделов подменю "Record" представлено в таблице 8.25




   44






   Рис. 8.40 Меню регистратора




   Таблица 8.25

   Меню	Установка	Описание
   Режим	Запись Воспр. Хранение Выкл	Выбрать режим записи Выбрать режим воспроизведения Выбрать режим сохранения Отключить все функции регистратора
   Источник	Канал 1 Канал 2	Выбор источника для записи в регистратор Канал 1 Выбор источника для записи в регистратор Канал 2
   Конечн. Кадр	<1-1000>	Установка конечного кадра записи. Возможно установить конечный кадр в пределах от 1 до 1000. Выбор конечного кадра 1, означает, что будет записана только одна осциллограмма.
   Оператор	Старт Стоп	Запись остановлена, выберите Старт для начала записи Нажмите Стоп для остановки записи
   Интервал	сЮ.ООмс- 20с>	Установка интервала времени между записью кадров. Возможно установить интервал записи в пределах от 10,00 мс до 20 с




   Вид экрана в режиме записи приведен на рисунке 8.41.









   Рис. 8.41 Экран в режиме записи




   Воспроизведение осциллограмм из регистратора

   Нажмите UTILITY —• Запись выберите режим Воспроизведение для доступа к меню воспроизведения сохраненных осциллограмм (рис. 8.42). Описания разделов подменю "Воспроизведение" представлено в таблице 8.26.




   45











   Рис. 8.42 Меню регистратора в режиме воспроизведения




   Таблица 8.26

   Меню	Установка	Описани е
   Оператор	Старт   Стоп	Воспроизведение остановлено, выберите Старт для начала воспроизведения Нажмите Стоп для остановки воспроизведения
   Повтор	Вкл Выкл	Включение или выключения повторения воспроизведения
   Интервал	<10.00мс- 20с>	Установка интервала времени между воспроизведением кадров. Возможно установить интервал воспроизведения в пределах от 10,00 мс до 20 с
   Нач. кадр	<1-1000 >	Установка начального кадра записи. Возможно установить начальный кадр в пределах от 1 до 1000
   Текущ. Кадр	<1-1000 >	Установка текущего кадра записи. Возможно установить текущий кадр в пределах от 1 до 1000.
   Конеч. кадр	<1-1000 >	Установка конечного кадра записи. Возможно установить конечный кадр в пределах от 1 до 1000 Выбор одного значения начального и конечного кадра, означает, что будет воспроизведена только одна осциллограмма.







   Сохранение записей регистратора




   С помощью подменю "Хранение" происходит сохранение записанных кадров осциллограмм в энергонезависимую память прибора.

   Нажмите UTILITY —• Запись -» выберите режим "Хранение" для доступа к меню сохранения осциллограмм (рис. 8.43). Описания разделов подменю "Хранение" представлено в таблице 8.27.






   Рис. 8.43 Меню регистратора в режиме сохранения

   Таблица 8.27

   Меню	Установка	Списани е
   Нач. кадр	<1-1000 >	Установка начального кадра сохранения. Возможно установить начальный кадр в пределах от 1 до 1000
   Конеч. Кадр	<1-1000 >	Установка конечного кадра сохранения. Возможно установить начальный кадр в пределах от 1 до 1000
   Расоложение	Внутр. Внеш.	Выбрать место сохранения записи

   Вид меню при выборе в качестве места сохранения внутреннюю память.

   Меню	Установка	Описание
   Загрузить		Сохранение записанных осциллограмм во внутреннюю память прибора
   Сохранить		Загрузка записанных осциллограмм во внутреннюю память прибора







   Вид меню при выборе в качестве места сохранения внешнюю память.

   Меню	Установка	Описание
   Новый файл		Создать файл
   Удал. Файл		Удалить выбранный файл
   Загрузить		Загрузить сохраненную осциллограмму из внешней памяти




   Выбор языка интерфейса




   меню.




   Осциллографы-мультиметры серии АКИП-4113 поддерживают мульти-язычный интерфейс




   Для выбора необходимого языка интерфейса нажмите UTILITY —• Язык. ШВ официальную

   поставку входит только русскоязычный интерфейс!!!




7. Автоматические измерения

   Автоматические измерения - это предварительно запрограммированные процедуры измерения, сокращающие операции по настройке курсоров в стандартных ситуациях, таких как измерения времени нарастания, спада, амплитуды пик-пик и т.д. Автоматические измерения рекомендуется использовать при автоматических вычислениях параметров сигнала осциллограмм. Имеется возможность выполнения измерений, общих для нескольких осциллограмм, с одновременным выводом до 3 измеряемых величин. Можно также вывести на экран полную таблицу измерений.

   Если по какой-то причине параметр не может быть корректно вычислен, в блоке измерительной информации на экране появится предупреждающий символ ***, что позволяет сделать вывод о корректности дальнейших действий.

   Для отображения меню автоматических измерений нажмите кнопку MEAS (рис. 8.44)






   Рис. 8.44 Меню автоматических измерений




   Прибор поддерживает 22 автоматических измерения, описание которых приводится далее по тексту. Вид экрана со всеми включенными измерениями приведен на рисунке 8.45.




   47









   Рис. 8.45 Измерения




   Описание разделов меню "Измерения" приводится в таблице 8.28.




   Меню	Установка	Описание
   Источник	Канал 1 Канал 2	Выбор источника измерений - Канал 1 или Канал 2 Выбор источника для записи в регистратор Канал 2
   Тип	Напряж. Время	Выбор измерения амплитудных или временных параметров
   Все измер.	Вкл Выкл	Вывод полной таблицы измерений для выбранного источника Убрать полную таблицу измерения для выбранного источника
   Очистить		Убрать все результаты измерений с экрана




   Перечень автоматических амплитудных измерений приводится в таблице 8.29.




   Таблица 8.29

   Меню	Описание
   Рк-Рк (Vpp)	Измерение разности между самым Максимальным и самым Минимальным значениями формы сигнала
   Максимум (Vmax)	Измерение Максимального значения формы сигнала
   Минимум (Vmin)	Измерение Минимального значения формы сигнала
   Верх (Vtop)	Измерение Верхнего значения формы сигнала, в пределах установленного окна. Верхнее значение формы сигнала - это наиболее вероятное наибольшее состояние (не путать с максимумом!). Является характеристикой прямоугольных сигналов и определяется из статистического распределения значений сигнала
   База (Vbase)	Измерение Нижнего значения формы сигнала, в пределах установленного окна. Нижнее значения формы сигнала - это наиболее вероятное наименьшее состояние (не путать с минимумом!). Является характеристикой прямоугольных сигналов и определяется из статистического распределения значений сигнала
   Среднее (Vmid)	Среднее из значений (сумма значений сигнала, деленная на количество точек)
   Амплитуда (Vamp)	Измерение разности между устоявшимся Максимальным и устоявшимся ; Минимальным значениями формы сигнала.
   СКЗ (Vrms)	Измерение среднеквадратического значения (СКЗ) формы сигнала в




   48












8. Измерения с помощью курсоров

   Курсоры играют важную роль в измерении параметров сигналов. Их можно перемещать по всей области осциллограммы, измеряя напряжение и время. Курсоры удобны для быстрых, точных измерений с минимумом интеллектуальных затрат.

   Нажмите кнопку CURSOR для доступа к меню курсорных измерений (рис.8.46).






   Рис. 8.46 Меню курсорных измерений




   Описание разделов меню курсорных измерений приводится в таблице 8.31.




   49




   Таблица 8.31






   В режиме курсорных измерений осциллограф измеряет значения координат курсоров для амплитудных или временных параметров вычисляет разницу между координатами курсоров.

   Для использования режима курсорных измерений необходимо:

   1. Включить курсорные измерения:

      CURSOR -> Режим -> Ручн. / Слежен. / Авто 2. Выбрать канал источника для измерений:

      CURSOR -> Источник Канал 1 / Канал 2 / Матем.

      1. Выбрать тип курсора:

         CURSOR -» Тип — X или У

      2. Нажать F4 или F5 для выбора курсора «А» или курсора «В»

      3. Переместить курсоры для настройки приращения между курсорами Курсорные измерения автоматически отображаются в верхнем правом углу экрана.




      Режим курсорных измерений "Авто"






      В режиме курсорных измерений "Авто" курсоры для текущего измерения отображаются автоматически (с




      Рис. 8.47 Автоматические курсорные измерения




      50







      Режим курсорных измерений "Ручной"






      В этом режиме осциллограф измеряет значения координат курсоров для амплитудных или временных параметров вычисляет разницу между координатами курсоров (рис. 8.48).




      Рис. 8.48 Ручной режим курсорных измерений Для осуществления курсорных измерений в ручном режиме необходимо:

      1. Выберите в меню режим измерений Режим —> Ручн.

      2. Выбрать тип курсора Тип -* X/Y, для вертикальных или горизонтальных курсоров А или В.

      3. Выбрать канал источника для измерений для курсора «А» и курсора «В»

         Источник —• Канал Канал 2/Матем.

      4. Выбрать курсор «А» или курсор «В» для регулировки приращения между курсором

         «А» или курсором «В».

      5. Получить измерения между курсорами «А» и «В»: ДХ - горизонтальный промежуток между курсорами «А» и «В» (абсолютное время расположения курсоров «А» и «В» и время между курсорами); ДХ - частотное отношение между курсорами «А» и «В».




         Режим курсорных измерений "Слежение"




         В режиме слежения, при перемещении курсора в горизонтальном направлении, осциллограф автоматически находит точку пересечения с осциллограммой, и курсоры будут перемещаться вместе с выбранной формой сигнала (рис. 8.49).




         51









         Рис. 8,49 Режим курсорных измерений "Слежение"




         Для осуществления курсорных измерений в режиме слежения необходимо:

         1. Выберите в меню режим измерений Режим -> Слежен.

         2. Выбрать канал источника для измерений для курсора «А» и курсора «В». Курсор А

            -• СНСН2. Курсор В — СНСН2.

         3. Выбрать курсор «А» или курсор «В» для регулировки приращения между курсором

            «А» или курсором «В».

         4. Получить измерения между курсорами «А» и «В»: ДХ - горизонтальный промежуток между курсорами «А» и «В» (абсолютное время расположения курсоров «А» и «В» и время между курсорами); ДХ - частотное отношение между курсорами «А» и «В»; ДУ - вертикальный промежуток межу курсорами «А» и «В» (абсолютное напряжение курсоров «А» и «В» и напряжение между курсорами).




9. Настройки интерфейса (I/O)

Для перехода к настройкам Ввода/Вывода нажмите UTILITY —• F5 —> F5 -> F5 —» F5 —» F2.

Рис. 8.50 Меню настроек Ввода/Вывода (LAN)

Описание разделов меню настроек интерфейса (LAN) приводится в таблице 8.32.

Таблица 8.32

В меню настройки интерфейса (LAN) нажмите F2, после этого откроется новое окно.

С помощью кнопок перемещения курсора выберите параметр, который необходимо изменить и нажмите Enter для открытия всплывающего окна цифровых клавиш. С помощью цифровых клавиш можно задать необходимые параметры (номер шлюза, IP адрес и др.).

Всплывающее окно настроек LAN представлено на рисунке 8.51.

52

Рис. 8.51 Окно настроек LAN

9 ОПИСАНИЕ ФУНКЦИЙ В РЕЖИМЕ «МУЛЬТИМЕТР»

1. Введение

   Данный раздел Руководства посвящен изложению действий оператора при работе с прибором в качестве мультиметра, выбору режимов и установке пределов. Полностью все детали и особенности - не перечисляются, а приводится общая последовательность манипуляций и рекомендации.

2. Входные гнезда и подключение к прибору

   Для подключения измерительных проводов используются 4мм входные безопасные гнезда для соединителей типа «банан»: 10А, mA, СОМ, V/Я/ С (расположены на передней панели).

3. Информация на дисплее






   Рис.-9.1 Экран мультиметра




   Описание:

   1. Символ состояния батарей питания (степень зарядки).




      53




      2. Индикаторы режимов измерений:

      DC: измерение постоянных электрических величин

      АС: измерение переменных электрических величин

      1. Символ выбранного режима мультиметра.

      2. Режим выбора МНОЖИТЕЛЯ шкалы и пределов измерений Ручной/Автоматический..

      3. Результат измерений (отображаемый)

      4. Индикатор в виде гистограммы.

      5. Переключатель режима работы мультиметра (DC/АС).

      8. Переключатель режима измерений: Абсолютные/Относительные измерения.

      (Символ |" - абсолютные измерения, / Л -относительные).

      9. Переключатель выбора множителя шкалы (ручной/автоматический).

4. Проведение измерений

   Для выбора режима работы «мультиметр» - нажмите кнопку DMM/OSC. Прибор перейдет в режим мультиметра и отобразится окно с тем режимом измерений, который использовался в последний раз. При переходе в режим мультиметра впервые прибор по умолчанию включится в режиме измерения постоянного напряжения.

   Измерение сопротивления (R)






   1. Нажмите функциональную кнопку

режиме измерения сопротивления (рис. 9.2).

и экран мультиметра включится в

2. Подсоедините провода к прибору: черный к гннеезздду СОМ, красный к MV//Qfi.//CC..

3. Подключите измеряемый объект (резистор) к наконечникам ппррооввооддоовв. Значение сопротивления отображается на дисплее (ОмV/ !Q)))-.

Рис. 9.2 Режим Измерение сопротивления
