   Данное руководство по эксплуатации (далее – РЭ) предназначено для изучения устройства, принципа действия, правил эксплуатации и технического обслуживания комплектов термометров сопротивления медных КТСМ и платиновых КТСП (далее по тексту – комплект ТС).

   В руководстве по эксплуатации приведены основные технические характеристики комплектов, сведения об их работе, требования по монтажу и эксплуатации, правила транспортирования и хранения комплекта ТС и другие сведения, необходимые для правильной эксплуатации.

   Перечень документов, на которые даны ссылки в настоящем руководстве, приведен в приложении Б.




   1. ОПИСАНИЕ И РАБОТА




      1. Назначение изделия




         Комплект ТС, состоящий из двух термопреобразователей сопротивления: медных ТСМ Метран-204 (НСХ 100М), платиновых ТСП Метран-206 (НСХ 100П), ТСП Метран-226 (НСХ Pt100), ТСП Метран-227 (НСХ Pt500) или ТСП Метран-228 (НСХ Pt1000), предназначен для измерения температуры и разности температур воды в составе теплосчетчиков и других приборов учета и контроля тепловой энергии теплоснабжающих и теплопотребляющих организаций.

         По способу контакта с измеряемой средой ТС, входящие в комплект, соответствуют погружаемому исполнению, по условиям эксплуатации – стационарному исполнению.

         По устойчивости к климатическим воздействиям комплект ТС изготавливают в исполнении У1.1 по ГОСТ 15150, но для работы при температурах от минус 45 до плюс 60 0С; Т3, но для работы с верхним пределом температуры 60 0С.

         Схема соединений представлена в приложении А.

         Ссылочные нормативные документы приведены в приложении Б.




      2. Технические характеристики




         1. Номинальная статическая характеристика (НСХ) термометров комплекта согласно ГОСТ 6651, для значения W100, определяемого как отношение сопротивления ТС при температуре 100 °С (R100) к сопротивлению при 0 °С (R0), соответствует:

            100М для W100=1,4280;

            100П для W100=1,3910;

            Рt100, Рt500, Рt1000 для W100=1,3850.

         2. Термометры сопротивления ТСМ обеспечивают измерение температуры t в диапазоне от 0 до 150 °С, а ТСП в диапазоне от 0 до 180 °С.

         3. Комплект термометров сопротивления обеспечивает измерение разности температур Δt в диапазоне от 5 до 145 °С.

         4. Пределы допускаемого значения основной погрешности измерения температуры Δд ТС, соответствуют значениям, указанным в таблице 1.

            Таблица 1




            Обозначение ТС	Класс допуска	Δд, °С
            ТСП	А	±(0,15+0,002| t |)
            	В	±(0,3+0,005| t |)
            ТСМ	В	±(0,25+0,0035| t |)
            Примечание – t – температура измеряемой среды, °С.




         5. Основная погрешность измерения разности температур δ0 (Δt), вносимая комплектом, должна быть не более указанной в таблице 2.

            Таблица 2




            Тип комплекта	Класс допуска	δ (Δt), °С	δ0 (Δt), %
            			Δt=10 °С	Δt=20 °С	Δt=80 °С
            КТСП	А	±(0,05+0,001Δt)	±0,6	±0,35	±0,16
            	В	±(0,10+0,002Δt)	±1,2	±0,70	±0,32
            КТСМ	В

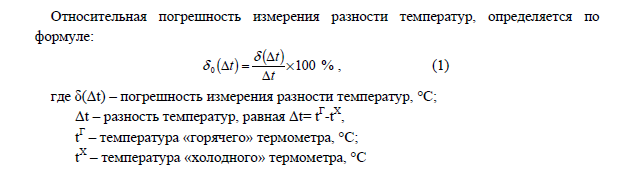

            Относительная погрешность измерения разности температур, определяется по формуле:






         6. Габаритные и присоединительные размеры, масса комплекта ТС приведены в приложении А.

         7. Значения сопротивлений ТС комплекта при температуре 0°С (R0) отличаются между собой на величину не более 0,02 %.

         8. Значения W100 для термометров сопротивления комплекта отличаются между собой на величину не более 0,0004.

         9. Показатель тепловой инерции ε, определенный при коэффициенте теплоотдачи, практически равном бесконечности, не превышает значений, указанных в приложении А.

         10. Монтажная часть защитной арматуры ТС комплекта рассчитана на условное давление Ру, указанное в таблице А.1.

         11. Номинальный рабочий ток ТС равен 1 мА, для ТС с W100=1,3850 равен

             0,2 мА.

         12. Электрическая изоляция ТС комплекта между чувствительным элементом (ЧЭ) и металлической частью защитной арматуры при температуре окружающего воздуха плюс (25±10) °С и относительной влажности воздуха от 30 до 80 % выдерживает в течение 1 мин испытательное напряжение 250 В синусоидального переменного тока частотой 50 Гц.

         13. Электрическое сопротивление изоляции между ЧЭ и металлической частью защитной арматуры ТС комплекта составляет не менее, МОм:

             100 – при температуре (25±10) °С и относительной влажности от 30 до 80 %; 0,5 – при температуре (35±2) °С и относительной влажности 98 %.

         14. Комплект ТС работоспособен при температуре окружающего воздуха от минус 45 до плюс 60 °С.

         15. Степень защиты термометров комплекта от пыли и влаги IP65 по ГОСТ 14254.

         16. По вибропрочности комплект ТС соответствует группе исполнения VI по ГОСТ 12997.

         17. Средний срок службы комплекта ТС 5 лет.




      1. Состав изделия




         Комплект состоит из двух подобранных термопреобразователей сопротивления.

         Термопреобразователи состоят из чувствительного элемента, защитной арматуры и корпуса соединительной головки.

         Исполнения ТС приведены в приложении А.




      2. Устройство и работа




         1. Измерительным узлом каждого ТС комплекта является чувствительный элемент (ЧЭ). Для исполнений с W100=1,4280 и W100=1,3910 ЧЭ представляет собой намотку из медной или платиновой проволоки, соответственно. Для исполнения с W100=1,3850 применяется напыленный платиновый ЧЭ. Электрическое сопротивление ЧЭ изменяется с изменением температуры измеряемой среды и однозначно ей соответствует. ЧЭ помещен в защитную арматуру и соединительными проводами подключен к армированным контактам соединительной головки ТС.

         2. В приложении А приведены варианты конструктивных исполнений ТС комплекта.

         3. ТС комплекта по ГОСТ 27.003 относятся к изделиям конкретного назначения, вида 1, непрерывного длительного применения, невосстанавливаемым.




      1. Средства измерения, инструмент и принадлежности




         Перечень и характеристики рекомендуемых средств измерений и оборудования, необходимых при эксплуатации ТС комплекта, представлены в таблице 3.

         Таблица 3




         Прибор, инструмент	Основные технические характеристики	Тип
         Психрометр	Диапазон измерений относительной влажности от 40 до 95 %. Диапазон измерения температуры воздуха от 15 до 45 °С. Погрешность измерения относительной влажности ±5 %	ВИТ-2
         Барометр	Диапазон измерений от 600 до 800 мм рт.ст., погрешность 0,8 мм рт.ст.	М-67
         Мегаомметр	Пределы измерений 0-100 МОм, номинальное напряжение 100 В. Основная погрешность ±2,5 %	Ф4101
         Линейка металлическая	0-1000 мм, погрешность ±1 мм	Л1000
         Цифровой вольтметр	Предел измерения 0,2 В; 200 Ом, класс точности 0,002	В7-54/2




      2. Маркировка




         1. На паспортной табличке обоих ТС, расположенной на крышке головки, нанесены следующие знаки и надписи:

            • товарный знак предприятия-изготовителя;

            • знак утверждения типа;

            • условное обозначение типа, например, КТСМ Метран-204;

            • код исполнения;

            • длина монтажной части L;

            • класс допуска;

            • климатическое исполнение;

            • порядковый номер комплекта ТС по системе нумерации предприятия- изготовителя с индексом ”Г” на одном и индексом ”Х” на другом;

            • дата выпуска (год и месяц);

            • надпись ”Сделано в России ” (для комплектов, идущих на экспорт).

            Примечание - Индекс ”Г” условно относится к ТС, устанавливаемому на горячий трубопровод (подающий), индекс “Х”- к ТС, монтируемому на холодном (обратном) трубопроводе.

         2. На защитной арматуре ТС нанесены порядковый номер изделия и порядковый номер комплекта.

         3. Маркировка тары комплекта соответствует ГОСТ 14192 и содержит манипуляционные знаки: «Хрупкое-Осторожно!», «Верх».

      На потребительскую тару ТС наклеена этикетка, содержащая:

      • товарный знак или наименование предприятия-изготовителя;

      • условное обозначение типа;

      • дата упаковывания (год и месяц);

      • штамп ОТК и подпись упаковщика.




        1. Упаковка




           1. Каждый комплект ТС, состоящий из двух термометров сопротивления, вместе с паспортом, упаковывается в полиэтиленовый мешок, который укладывается в тарный ящик с руководством по эксплуатации и инструкцией по поверке.

           2. Для комплекта ТС обычного исполнения вариант внутренней упаковки – ВУ- 0 по ГОСТ 9.014, вариант временной защиты – В3-0 по ГОСТ 9.014, для тропического исполнения – соответственно ВУ-1 и В3-10 по ГОСТ 9.014.

           3. При транспортировании в районы Крайнего Севера или труднодоступные районы при отправке в контейнерах комплекты ТС упакованы в ящики типа III-1 или типа VI по ГОСТ 5959.

   2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ




      1. Эксплуатационные ограничения




         1. В таблице 4 приведены параметры внешних воздействий и максимальные эксплуатационные параметры, при которых комплект ТС сохраняет свои характеристики.

            Таблица 4




            Параметры	Внешние воздействия
            1. Климатические воздействия:	от минус 45 до 60 (от минус 10 до 60)*
            	84,0 -106,7
            	95±3
            2. Механические нагрузки:	10 – 150
            	9,8
            3. Прочие параметры: - рабочее давление ТС, МПа - измерительный ток, мА, не более	10
            	6,3
            	25
            	5
            	1
            Примечание- *В скобках указано значение температуры окружающей среды для ТС тропического исполнения

            • температура окружающей среды, °С;

            • атмосферное давление, кПа;

            • относительная влажность воздуха, %, при t=+35 °С

            • частота вибрации, Гц;

            • амплитуда ускорения, м/с2

            • исполнения в соответствии с рисунками А.1 и А.4

            • исполнения в соответствии с рисунками А.2 и А.5

            • ТС с НСХ 100М, 100П

            • ТС с НСХ Pt100, Pt500, Pt1000




      2. Подготовка комплекта ТС к использованию




         1. К работе с комплектом ТС допускается обслуживающий персонал, ознакомленный с эксплуатационной документацией на комплект и на измерительное оборудование.

         2. После транспортировки комплекта ТС к месту эксплуатации при отрицательной температуре окружающего воздуха и внесении его в помещение с положительной температурой следует, во избежание конденсации влаги, выдержать его при комнатной температуре в течение 2 ч.

      1. После распаковки комплекта проверить:

         • комплектность;

         • внешний вид ТС, габаритные размеры и данные паспортной таблички;

         • целостность цепи ТСМ с помощью вольтметра. Измерительные провода вольтметра подсоединить к контактам термометра в соответствии с рисунком А.3. Показания исправного ТС будут близки к НСХ, при коротком замыкании цепи будут равны нулю, а при обрыве – бесконечности.

         • сопротивление изоляции выводов ЧЭ относительно защитной арматуры с помощью мегаомметра Ф4101, которое должно быть не менее 100 МОм. Испытательное напряжение Uисп=100 В.

           Если сопротивление изоляции менее 100 МОм, то выдержать ТС в теплом, сухом

           месте в течение суток, а затем повторить проверку.

      2. Установку ТС «Г» осуществить на «горячий», а ТС «Х» на «холодный» трубопроводы. При монтаже ТС необходимо удалить их подводящие провода от силовых электрических кабелей с напряжением 220 В и более на расстояние не менее 0,3 м для избежания помех при измерении.

      3. После окончания монтажа и приемки ТС комплекта должны быть опломбированы представителем уполномоченной организации.




      1. Использование комплекта ТС




         1. Измерение разности температур комплектом в зависимости от конкретного теплосчетчика производится как путем прямых измерений с последующим вычитанием, так и иным способом (например, мостовым).

         2. Метод прямых измерений заключается в следующем

            1. Измеряются сопротивления RГ(t), RХ(t).

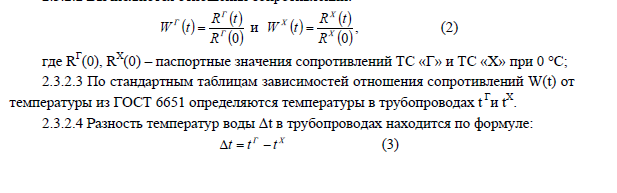

            2. Вычисляются отношения сопротивлений:



   3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ




      1. Меры безопасности




         1. В силу специфики своей работы ТС не являются источником опасности для обслуживающего персонала.

            При монтаже, обслуживании во время эксплуатации на объекте необходимо соблюдать меры предосторожности и правила техники безопасности, установленные ГОСТ 12.2.007.0.

         2. Замена, присоединение и отсоединение ТС комплекта от трубопровода, установленных без защитных гильз, должна производиться при полном отсутствии давления в трубопроводе.




      3.2 Порядок технического обслуживания




      3.2.1 В процессе эксплуатации комплект ТС в специальном техническом обслуживании не нуждается, за исключением периодического осмотра с целью контроля:

      • соблюдения условий эксплуатации комплекта ТС;

      • отсутствия внешних повреждений ТС;

      • надежности электрических и механических соединений;

      • наличия пломб.

        Периодичность осмотра зависит от условий эксплуатации, но не должна быть реже одного раза в две недели.




        3.3 Техническое освидетельствование




        Поверка ТС, входящих в комплект, осуществляется при выпуске из производства, а также в процессе эксплуатации по ГОСТ 8.461, ПР 50.2.009 и МИ 204.02.00.000К:

      • для КТСМ – не реже одного раза в год;

      • для КТСП – не реже одного раза за 2 года.

      Термопреобразователи с загрязненной поверхностью защитной арматуры к поверке не допускаются.

   4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ




      1. Условия транспортирования должны соответствовать условиям хранения 5 (навесы или помещения где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе) или 3 (для морских перевозок в трюмах) по ГОСТ 15150.

      2. Транспортирование комплектов ТС в упаковке предприятия-изготовителя должно производиться всеми видами транспорта в крытых транспортных средствах.

      3. Условия хранения в складских помещениях изготовителя и потребителя должны соответствовать условиям хранения 3 по ГОСТ 15150.

      4. Не допускается хранение комплекта ТС без дополнительной упаковки в помещениях, которые содержат газы и пары, вызывающие коррозию.

      5. Во время погрузочно-разгрузочных работ и транспортирования, комплекты ТС, упакованные в транспортную тару, не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки транспортной тары должен исключать возможность их перемещения.




   5. УТИЛИЗАЦИЯ

5.1 Утилизация драгоценных металлов ТСП комплекта производится в соответствии с инструкцией № 67 Министерства финансов РФ “О порядке получения, расходования, учета и хранения драгоценных металлов и драгоценных камней на предприятиях, в учреждениях и организациях”, утвержденной 04.08.92.

ПРИЛОЖЕНИЕ А

(обязательное)

Габаритные размеры, исполнения и схема соединений ТС комплектов

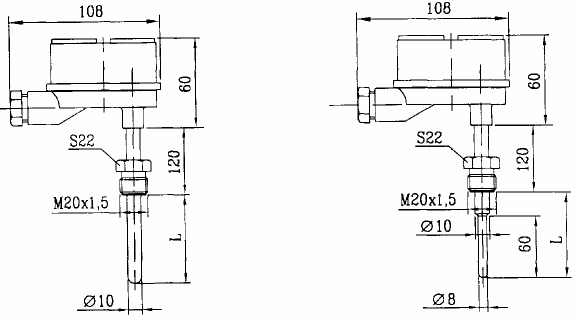

Рисунок А.1 – ТС с кодом исполнения защитной арматуры -02

Рисунок А.2 – ТС с кодом исполнения защитной арматуры -03

Рисунок А.3 – Схема соединений ТС

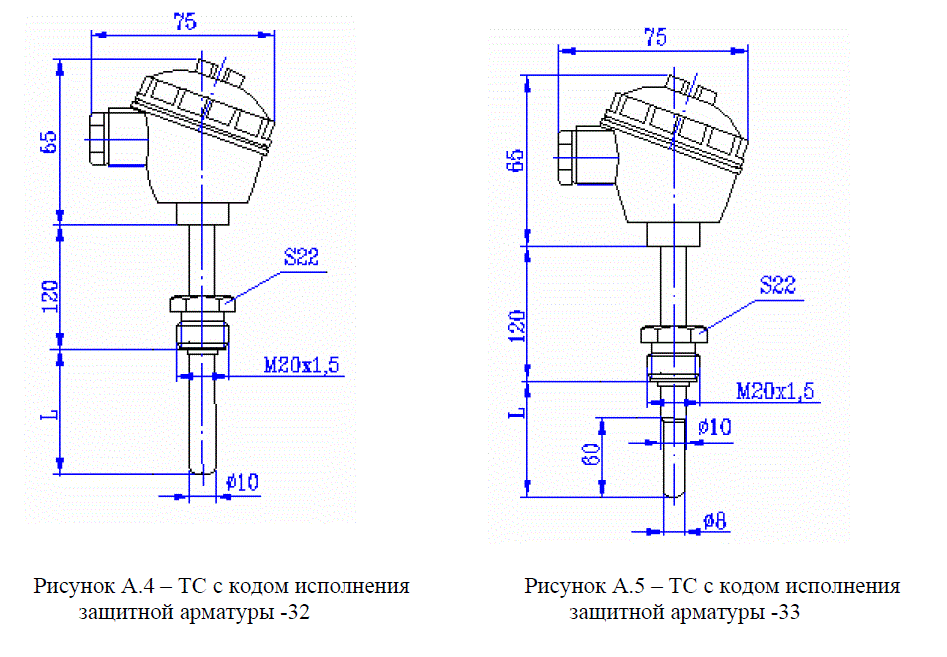

Рисунок А.4 – ТС с кодом исполнения защитной арматуры -32

Рисунок А.5 – ТС с кодом исполнения защитной арматуры -33

Таблица А.1

Таблица А.2

Таблица Б.1

ПРИЛОЖЕНИЕ Б

(справочное)

Ссылочные нормативные документы

/////////////////////////////////
