Глава 4
ПРОСТРАНСТВЕННЫЕ ПОКРЫТИЯ ОДНОЭТАЖНЫХ ЗДАНИЙ - ЧАСТЬ 1
Оболочки со сферической поверхностью могут собираться из плоских квадратных плит. Скорлупа оболочки в этом случае приобретает форму многогранника с ромбическими гранями, вписанного в сферическую поверхность. Квадраты плит дополняются до ромбов за счет небольших изменений в ширине швов. Плиты размером в плане 3 X 3 м с диагональными ребрами высотой 0,2 м подразделяются на рядовые, угловые и крайние. Угловые и крайние плиты по контуру оболочки снабжены усиленными контурными ребрами. Бортовые элементы в виде сегментных ферм состоят из верхнего пояса,

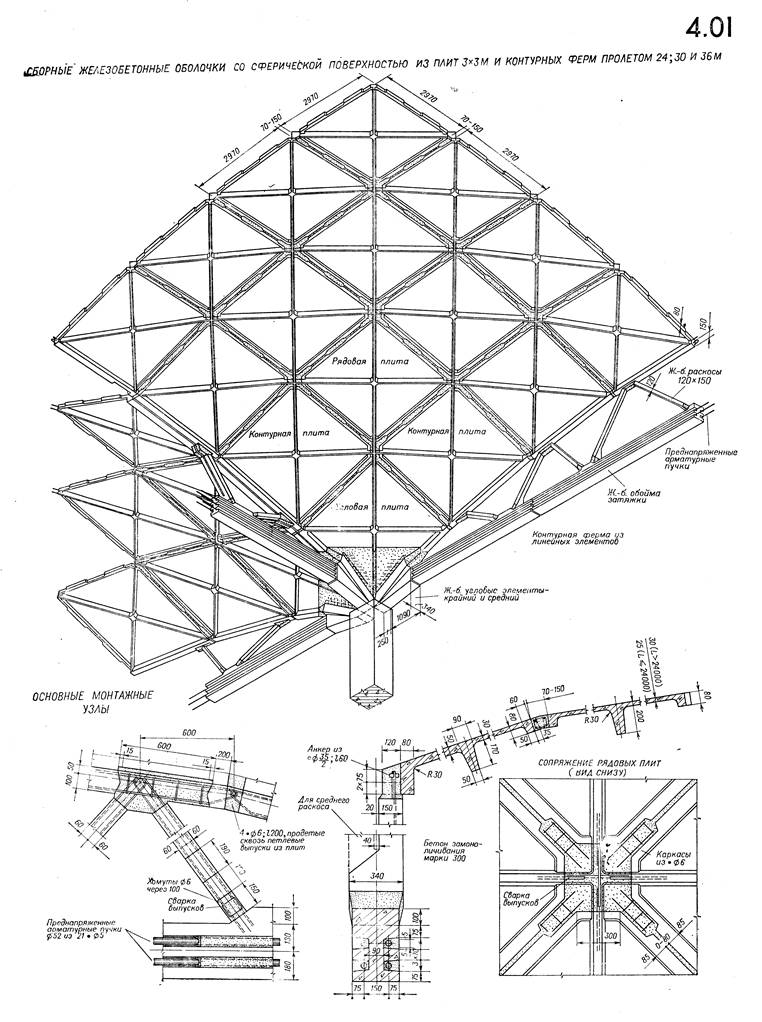

Лист 4.01. Сферические оболочки из плоских плит размером 3X3 м

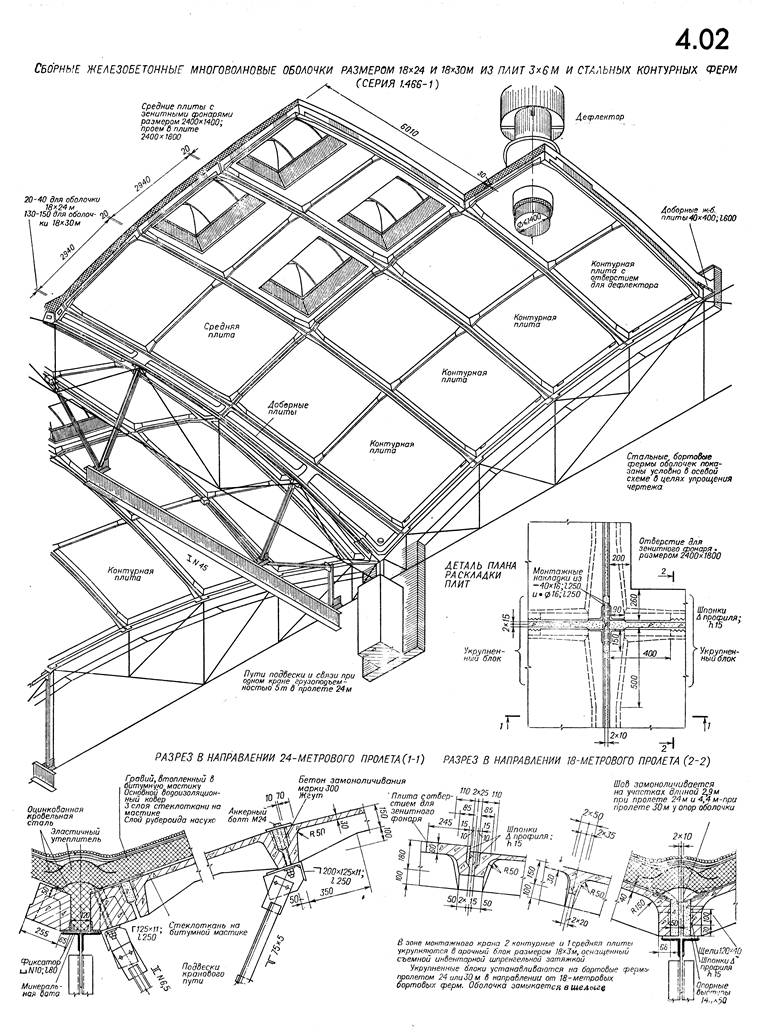

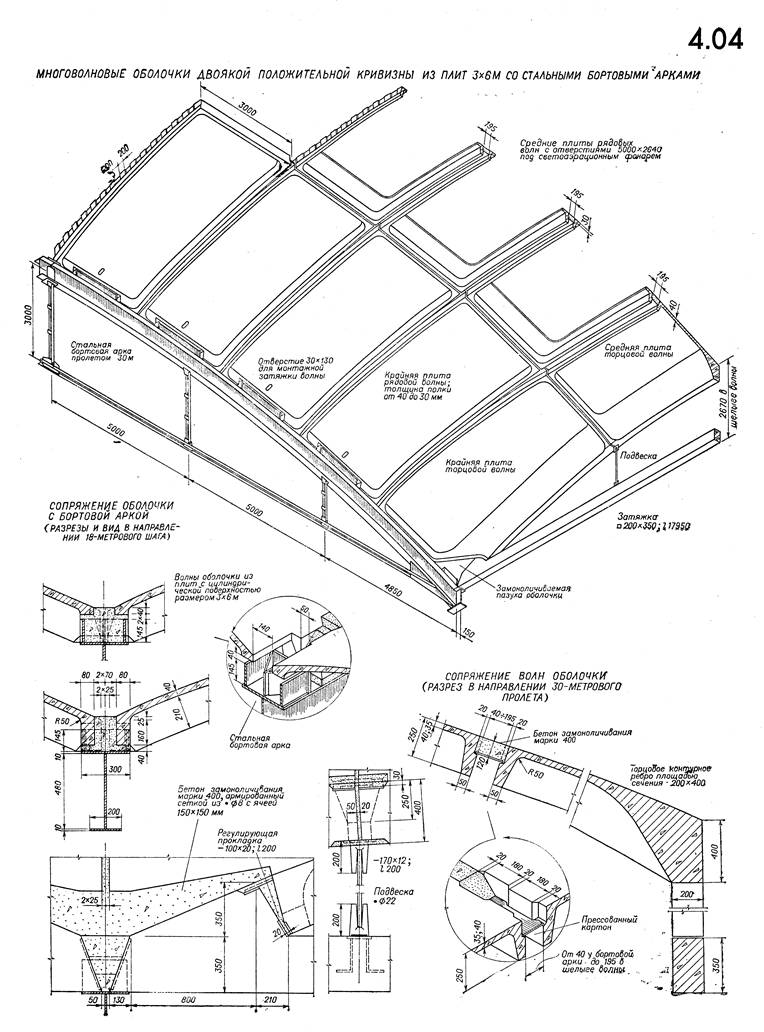

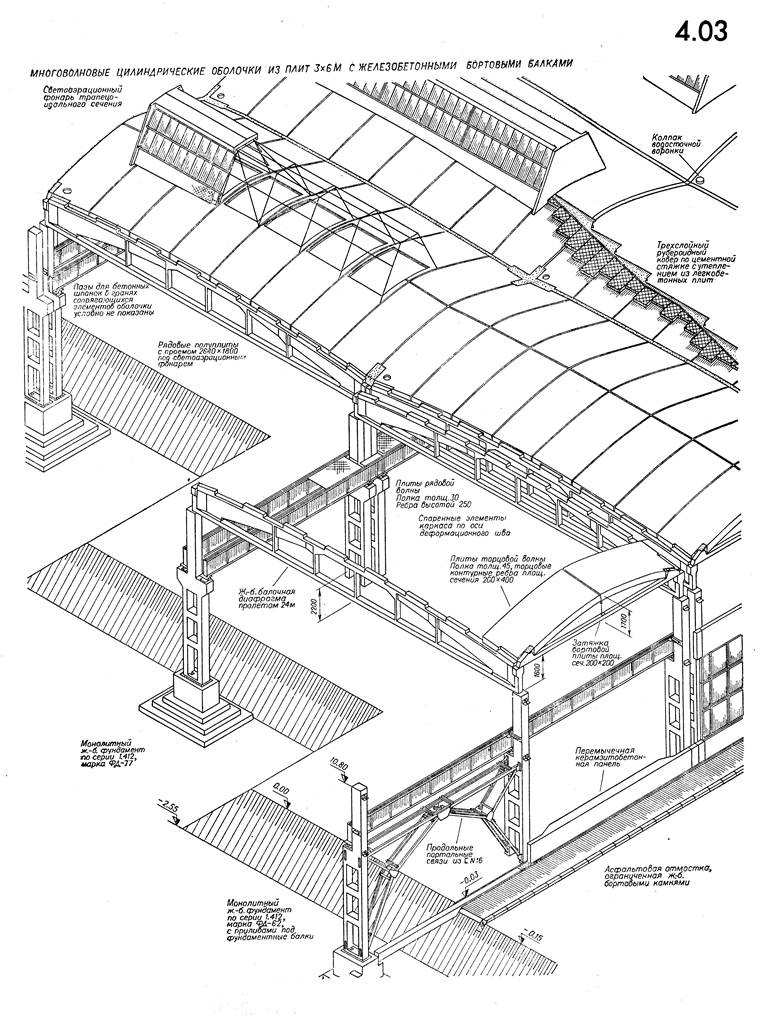

Лист 4.03. Многоволновые цилиндрические оболочки из плит размером 3 X 6 м Лист 4.04. Многоволновые оболочки двоякой положительной кривизны из плит размером 3 X 6 м
