Кладку из природного камня неправильной или постелистой формы называют бутовой (рис. 5.1). Ее применяют для возведения фундаментов, подпорных и декоративных стенок. По способу выполнения различают следующие виды кладки.

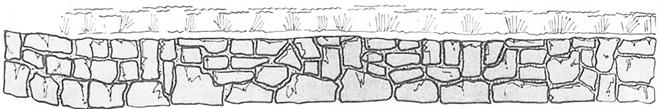

Рис. 5.1. Подпорная (декоративная) стенка, выполненная из природного камня

Кладка под залив (рис. 5.2). Ее ведут в опалубке или в траншеях. Вначале на грунт основания укладывают крупные постелистые камни. Их осаживают кувалдой, зазоры между камнями расщебенивают, т.е. заполняют мелким камнем. Затем заливают жидкий раствор. В таком же порядке укладывают последующие ряды, проверяя через каждые два-три ряда горизонтальность кладки по рейке и уровню.

Рис. 5.2. Кладка под «залив»: 1 – укладка камня и расщебенка пустот; 2 – заливка жидким раствором; 3 – укладка следующего ряда; 4 – проверка горизонтальности кладки; 5 – уровень; 6 – рейка-правило; 7 – опалубка

Такая кладка обладает невысокой прочностью, поэтому область ее применения ограничена фундаментами малоэтажных зданий.

Кладка под лопатку (рис. 5.3). Первый слой постелистых камней укладывают насухо и осаживают трамбовкой. Пустоты расщебенивают и расстилают слой пластичного раствора.

Рис. 5.3. Кладка «под лопатку»: 1 – верстовые ряды; 2 – маячные камни; 3 – причальный шнур;
4 – забутовка

Укладку следующего ряда начинают с установки маяков. В углах и пересечениях стен укладывают крупные постелистые камни (маяки), затем натягивают причалку для укладки наружной и внутренней верст.

Для верстовых рядов подбирают постелистый камень примерно одинаковой толщины. Отобранные камни вначале укладывают насухо, проверяя перевязку швов, а затем – на слой раствора. В верстовом ряду камни укладывают поочередно то узкой, то широкой стороной, обеспечивая тем самым перевязку со средней частью кладки.

Забутку закладывают камнем, уложенным на раствор. Промежутки расщебенивают и расстилают слой раствора для следующего ряда кладки.

Последующие ряды выкладывают в таком же порядке. Отклонение от горизонтальной поверхности контролируют уровнем и выправляют укладкой следующих рядов.

Кладка под скобу (рис. 5.4) выполняется такими же приемами, как и кладка под лопатку, только при укладке рядов используют камни одинаковой высоты, подобранные при помощи шаблона. Такую кладку применяют при возведении столбов и простенков.

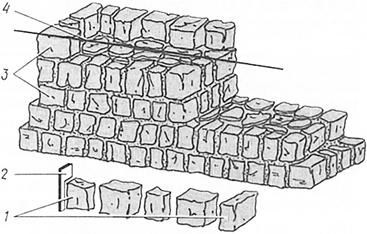

Рис. 5.4. Кладка «под скобу»: 1 – камни, подобранные для верстового ряда; 2 – шаблон; 3 – верстовые ряды; 4 – причальный шнур

Кладка с приколкой лицевой поверхности (рис. 5.5) – разновидность кладки под лопатку. При укладке камней в лицевую версту их поверхности предварительно окалывают кувалдой. Такую кладку применяют при возведении стен и столбов подвалов.

Кладка с виброуплотнением (рис. 5.6). Первый ряд камней укладывают насухо, пустоты расщебенивают, раствор расстилают слоем 4...6 см. Площадочным вибратором раствор уплотняют до тех пор, пока не прекратится его проникание в кладку.

Следующий ряд укладывают способом под лопатку, поверх него расстилают слой раствора и уплотняют его вибратором.

Такую кладку выполняют в опалубке или враспор со стенками траншей в плотных грунтах. По сравнению с кладкой, выполненной под лопатку, прочность конструкций, выложенных с виброуплотнением, повышается на 30...40 %.

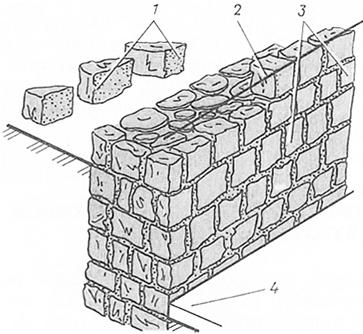

Рис. 5.5 Кладка с приколкой лицевой версты:
1 – камни с обработанной лицевой стороной; 2 – причалка; 3 – ряды камня с обработанной поверхностью; 4 – пол подвала

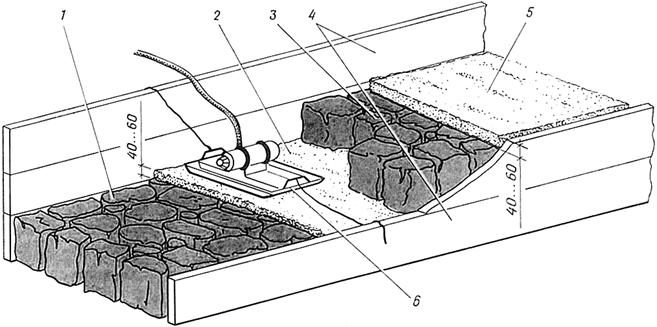

Рис. 5.6. Кладка с виброуплотнением: 1 – укладка камня «насухо» с расщебенкой пустот; 2 – уплотнение раствора вибратором; 3 – укладка камня под лопатку; 4 – опалубка; 5 – слой раствора; 6 – площадочный вибратор

содержание .. 20 21 22 23 24 25 26 27 28 29 30 ..

5. БУТОВАЯ И БУТОБЕТОННАЯ КЛАДКА

5.1. Разновидность бутовой кладки
