3.7.

Кладка кирпича по многорядной системе перевязки швов

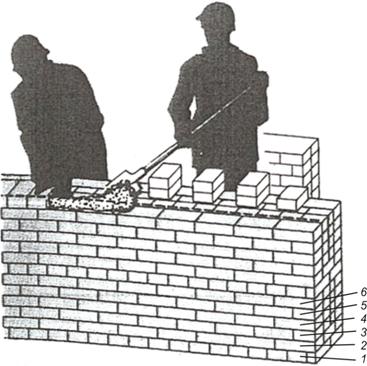

Кладку по многорядной системе перевязки швов (рис. 3.54) выполняют, соблюдая следующие правила:

– первый (нижний) ряд укладывают тычками;

– два следующих ряда выкладывают так же, как и при цепной системе перевязки (рис. 3.52);

– последующие ряды (3, 4, 5 и 6-й), независимо от толщины стены, выкладывают ложка́ми с перевязкой в полкирпича;

– продольные вертикальные швы (по ширине стены) на высоту пяти рядов не перевязывают;

– ряды кирпича в уровне обрезов стен и столбов, в карнизах и поясках, в местах опирания плит перекрытий, балконов укладывают тычками.

Прямые углы стен любой толщины начинают с укладки двух трехчетверток в тычковой наружной версте (рис. 3.55). Промежутки в забутке (между трехчетвертками и тычками) закладывают четвертками кирпича. Если два первых ряда выкладывают так же, как и при цепной системе перевязки, то следующие четыре ряда выкладывают ложками с обязательной перевязкой в полкирпича.

Рис. 3.54. Кладка по многорядной
системе перевязки

Рис. 3.55. Кладка углов по многорядной системе перевязки:

а – стена толщиной в 2 кирпича; б – стена толщиной в 2,5 кирпича

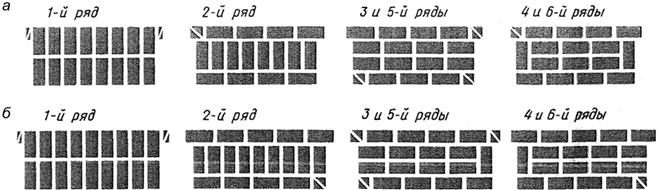

Простенки по многорядной системе перевязки  выкладывают, если их ширина более четырех кирпичей. При этом два первых ряда выполняют, как и при цепной системе перевязки (см. рис. 3.49), последующие ряды – ложками, с перевязкой в полкирпича (см. рис. 2.8). Для перевязки наружной и внутренней версты используют половинки кирпича (рис. 3.56).

Рис. 3.56. Кладка простенков по многорядной системе перевязки:

а – с четным числом кирпичей; б – с нечетным числом кирпичей

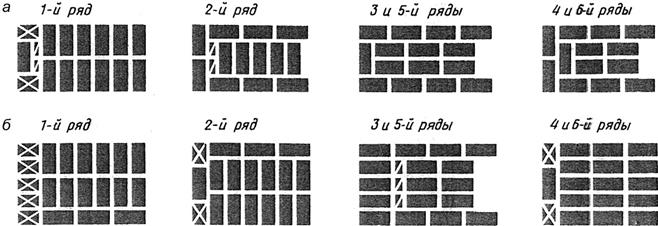

Вертикальное ограничение стены, т. е. ровный обрез кладки выполняют по правилам многорядной системы (рис. 3.57). Для перевязки торца стены используют неполномерный кирпич (трехчетвертки). Для соблюдения перевязки в забутке укладывают четвертки кирпича.

Рис.3.57 Кладка вертикальных ограничений стен по многорядной системе перевязки:
а – толщиной в 2 кирпича; б – толщиной в 2,5 кирпича.

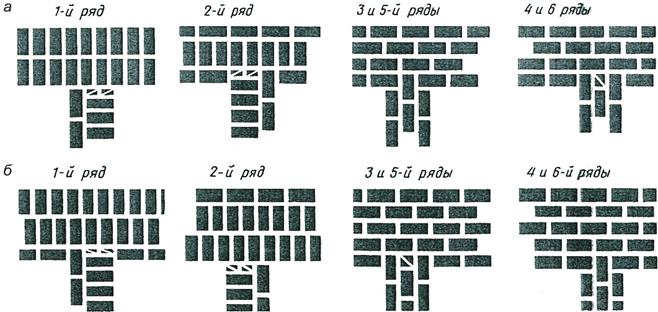

Примыкание стен выполняют одинаковыми рядами (в основной и примыкающей стене) (рис. 3.58). Тычковые версты в первом и во втором рядах отделяют четвертками кирпичей. В последующих рядах кладку ведут лож­ками, соблюдая перевязку швов.

Рис. 3.58. Кладка примыкания стен по многорядной системе перевязки:

а – толщина стены в 2´1,5 кирпича; б – толщина стены 2,5´1,5 кирпича

Пересечение стен. Тычковые ряды первого ряда пересекающихся стен отделяются один от другого четвертками кирпичей. Второй ряд выполняется так же, как при цепной системе перевязки. В следующих рядах кладку ведут ложками, соблюдая перевязку швов (рис. 3.59).

Рис. 3.59. Кладка пересечения стен по многорядной системе перевязки:
а – толщина стены 1,5´1,5 кирпича; б – толщина стены 2´2 кирпича

Вентиляционные каналы сечением 140´140 или 270´140 мм размещают во внутренних стенах здания (рис. 3.60). Два первых ряда выкладывают, как и при однорядной системе перевяз­ки, последующие – из кирпичей, уложенных ложками. Для обеспечения перевязки применяют неполномерный кирпич.

Рис. 3.60. Кладка вентиляционных каналов по многорядной системе перевязки:
а – стена толщиной в 1,5 кирпича; б – стена толщиной в 2 кирпича
