3.3.

Виды порядовок каменной кладки, их установка

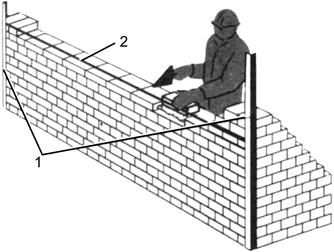

Порядовками называют приспособления из уголков, труб или реек с делениями, соответствующими толщине горизонтальных рядов кладки (77 мм для одинарного и 100 мм для утолщенного кирпича) (рис. 3.24). Они пред­назначены для закрепления причального шнура и обеспечения вертикальности и горизонтальности рядов выкладываемых стен.

Разнообразные конструкции порядовок классифицируют по нескольким признакам (табл. 3.1).

Угловые металлические порядовки выполняют роль шаблона, который при правильной установке и жестком закреплении обеспечивает вертикальность кладки (рис. 3.25). Закрепляют порядовки скобами с винтовым зажимом или крюками. При­чальный шнур крепят за передвижной хомутик или за отверстия в порядовке. Для снятия порядовки используют рейку-правило с отверстием на конце.

Таблица 3.1

Виды порядовок

Рис. 3.25. Угловые и промежуточные порядовки: а – металлическая для наружных углов; б – то же, для внутренних углов; в – металлическая со скобами; г – деревянная промежуточная; 1 – крюки держатели; 2 – отверстия для закрепления причального шнура; 3 – скоба с винтовым зажимом; 4 – П-образная скоба; 5 – деревянный клин

Промежуточные деревянные порядовки зажимают П-образными ско­бами, вставленными через 6–8 рядов в швы кладки и закрепляют клиньями.

Порядовки устанавливают до начала кладки на углах здания, в местах примыкания стен, а на протяженных участках – через каждые 12 м (рис. 3.26).

Рис. 3.26. Размещение угловых (а)
и промежуточных (б) порядовок

Сначала в вертикальном шве кладки закрепляют одну струбцину, а через 3–4 ряда – другую (рис. 3.27). Затем между установленными струбцинами вставляют порядовку и винтовым зажимом прижимают ее к кладке. Винтами на нижнем конце порядовки регулируют ее вертикальное положение. Правильность установки контролируют отвесом. После выверки между порядовками натягивают причальный шнур.

Кладку наружной версты ведут по натянутой для каждого ряда причалке. Чтобы причальный шнур не провисал, под него подкладывают промежуточный маяк (рис. 3.28).

Для кладки внутренней версты причалку натягивают не реже, чем через 2–3 ряда и закрепляют скобами или гвоздями.

Снимают порядовки (рис. 3.29) при помощи правила, надетого на вороток винтового зажима струбцины. Вращением воротка струбцину ослабляют и извлекают из шва. Чтобы струбцины не падали вниз, их прикрепляют стальным канатом к порядовке.

Применение порядовок сокращает время на проверку правильности кладки, обеспечивает вертикальность углов и требуемую толщину горизонтальных швов.
