ПАРАШЮТЫ УТ-15 И УТ-15 СЕРИИ 2
Парашюты (рис. 19) предназначены для спортивно-тренировочных прыжков спортсменов-парашютистов. Отличие парашютов УТ-15 серии 2 от парашютов УТ-15 состоит в разнице материалов девяти передних полотнищ куполов.

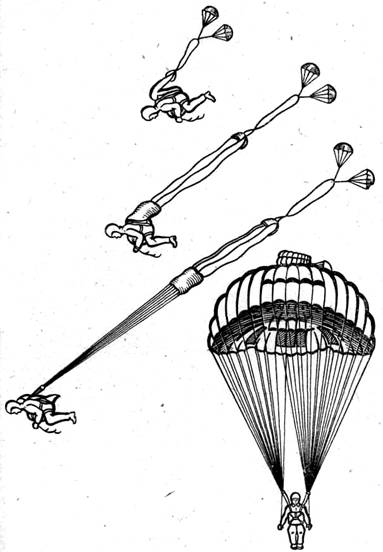

Рис. 19. Схема раскрытия парашюта УТ-15
Тактико-технические данные парашюта УТ-15
1. При общей массе парашютиста с парашютами
─ надежную работу на высоте до
─ минимальную безопасную высоту прыжка из горизонтально летящего самолета на
скорости ─ среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, на участке 30─35 м от земли ─ 5,75 м/с; ─ устойчивость при снижении; ─ управление парашютом при помощи двух строп управления; ─ разворот купола и горизонтальное перемещение парашютистов в процессе снижения, причем разворот купола на 360° в любую сторону выполняется за время не более 4,5─5 с при натяжении одной стропы управления; горизонтальное перемещение парашюта вперед происходит со средней скоростью до 4,5 м/с; скорость горизонтального перемещения падает до нуля при максимальном натяжении строп управления; ─ усилия, необходимые для управления парашютом, незначительны; ─ управление куполом в воздухе не приводит к его складыванию; ─ отсоединение купола при помощи замков ОСК как на земле, так и в воздухе; ─ применение запасных парашютов типа 3-4, 3-5 или 3-2 в случаях ненормальной работы основного парашюта, при этом необходимо полное отсоединение основного купола парашюта за исключением случая нераскрытия ранца, при котором отсоединения купола не требуется; ─ усилие, необходимое для выдергивания вытяжного кольца, не более 16 кгс;
─ не менее 600 применений (технический ресурс) при высоте до ─ На парашюте предусмотрено только ручное раскрытие.
2. Габариты уложенного парашюта, мм: длина 540+20; ширина 345+20; высота 240+20.
3. Масса парашюта без страхующего прибора и переносной сумки не более
Тактико-технические данные парашюта УТ-15 серии 2
1. Парашют УТ-15 серии 2 характеризуется в основном теми же тактико-техническими данными, что и парашют УТ-15, за некоторым исключением. В отличие от парашюта УТ-15 парашют УТ-15 серии 2 обеспечивает: среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, на участке 30─35 м от земли ─ 5,1 м/с; горизонтальное перемещение парашюта вперед со средней скоростью до 5,1 м/с; количество применений парашюта (технический ресурс)─ 600 (при аналогичных условиях эксплуатации).
2. Масса парашюта без прибора и переносной сумки не более
Тактико-технические данные частей парашютов
1. Купол изготовлен из капронового полотна арт. 56005крПК, а полюсная часть
─ из капронового полотна арт. 56005П. Передняя кромка парашюта УТ-15 серии 2
между стропами № 8─17 ─ из капронового полотна арт. 56005П. Купол имеет
круглую форму в плане с вытянутыми с двух сторон полотнищами. В полюсной
части купола расположены радиальные отверстия для снятия нагрузок в процессе
раскрытия. Диаметр полюсного отверстия Стропы № 22, 23, 24, 1, 2, 3 сделаны из капронового шнура ШКП-200 прочностью 200 кгс, остальные ─ из шнура ШКП-150 прочностью 150 кгс.
Длина строп от коуша дополнительных строп до пряжек-полуколец подвесной
системы равна
2. Подвесная система изготовлена из капроновой ленты прочностью 1600 кгс (ЛТК-44-1600). Она снабжена замками ОСК и состоит из следующих основных частей: двух передних лямок (правой и левой), круговой лямки с ножными обхватами, двух лент переходников с карабинами, двух наспинно-плечевых обхватов с пряжками, двух пар свободных концов, двух лент грудной перемычки (правой с пряжкой и левой с карабином) и предохранителей.
Для правильного присоединения свободных концов к замкам подвесной системы
задние свободные концы отмечены словами <левый> и <правый>. Длина свободных
концов подвесной системы равна
3. Ранец изготовляется из капронового авизента арт. 56039 и состоит из дна и
четырех клапанов ─ двух боковых, одного верхнего и одного нижнего. На ранце
имеется восемь ранцевых резин, из которых семь одинарных и одна двойная.
Длина одинарной резины
4. Гибкий шланг из металлического гибкого рукава, обтянут капроновой лентой
ЛТКкрП-40-700. Длина шланга
5. Вытяжное кольцо состоит из корпуса, троса, трех шпилек и ограничителя.
Корпус кольца трапециевидной формы, сделан из стальной проволоки диаметром
6. Вытяжная веревка из капроновой ленты прочностью 1200 кгс имеет длину
На расстоянии
7. Фал гибкой шпильки длиной
8. Два вытяжных парашюта, входящих в комплект, соединены между собой шнуром
ШКТП-15-550 длиной
Площадь вытяжного парашюта ─
9. Чехлы строп из ткани АСТ-28 арт. 7266, имеющие форму рукава длиной
10. Чехол купола из вискозы арт. 36001кр оранжевого цвета, имеющий форму
рукава длиной
11. Подушка сделана из капронового авизента арт. 56039 с поролоновой
прокладкой толщиной
12. Парашютный страхующий прибор типа ППК-У-405А или КАП-ЗП-405. Длина
шланга прибора
13. Переносная сумка из грузового авизента имеет размеры 600X260X590 мм.
14. Паспорт является неотъемлемой частью каждого парашюта.
