Снегоход УС-440 «РЫСЬ – 500». Руководство - часть 7








1 – неподвижный  конус
2 – подвижный  конус
4 – грузик
5 – упор
6 – ось
7 – ролик
8 – крышка
9 – пружина
10- втулка
11 - метллокерамическая  втулка
12 – втулка
13 – втулка

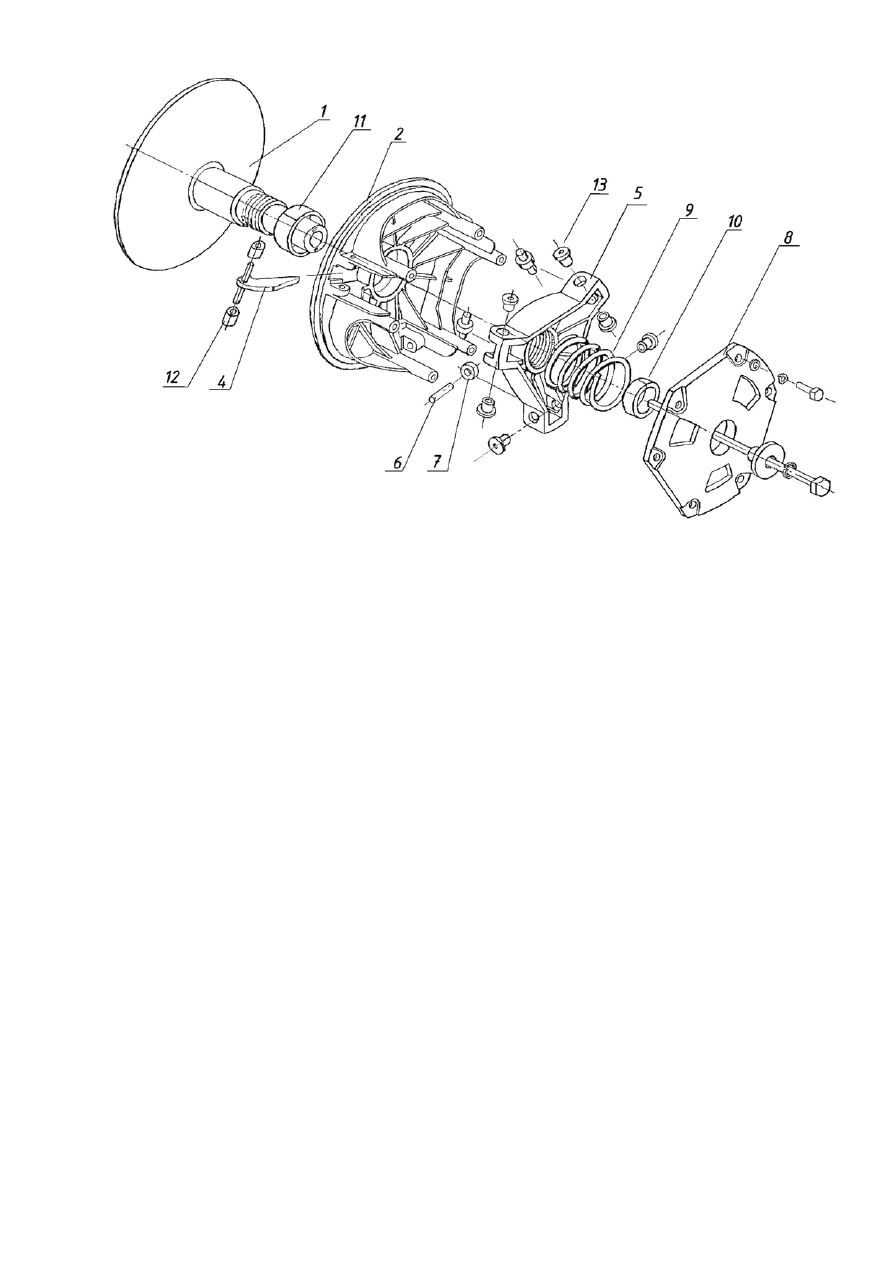

Рисунок  8 – Ведущий  шкив



Ведомый  шкив    (рисунок 9) – состоит    из    неподвижного    конуса    поз. 1,

подвижного    конуса    поз. 2,  пружины    поз. 6,  полумуфты    клиновой    поз. 4,
вставок  поз. 8,  регулировочных  шайб  поз. 5  и  крышки  поз. 3.  В  подвижный
конус    поз. 2  запрессованы    подшипники    скольжения    поз. 11.  Между
полумуфтой    клиновой    поз. 4  и    неподвижным    конусом    поз. 1  установлена
пружина    кручения    поз. 6,  которая    концами    вставлена    в    отверстия
соответствующих  деталей.

Полумуфта      клиновая    поз. 4  устанавливается    на    неподвижный    конус

поз. 1  одновременно    двумя    диаметральными    поверхностями,  имеет    пять
отверстий.

Отверстие  под  номером  один  соответствует  мягкой  пружине,  последнее

отверстие – жесткой    пружине.  Регулировочные    шайбы    поз. 5  служат    для
регулировки    выступания    ремня    в    первоначальном    положении    (верхняя
кромка    ремня    не    должна    выступать    за    наружный    диаметр    конусов).  При
выступании  нужно  добавить  шайбы.  В  работе  при  вращении  центробежного
регулятора,  ремень  начинает  отодвигать  подвижный  конус  поз. 2 ,  который
скользит  по  трем  спиральным  поверхностям  вставок  поз. 8  до  упоров  поз. 3
и  раскручивает  пружину  поз. 6.

При  сбрасывании  оборотов  двигателя,  пружина  поз. 6 возвращает

подвижный  конус  поз. 2  в  исходное  положение.

Конусы    ведущего    и    ведомого    шкивов    подвергнуты    балансировке,  с

целью    получения    максимально    возможного    КПД    при    различных    условиях
эксплуатации  и  уменьшения  нагрузок  на  цапфы  коленвала  двигателя.

Ведомый      шкив      устанавливается      на      ведущий      вал      трансмиссии

(рисунок  10)  и  крепится  центральным  болтом  c  пружинной  шайбой.

Ведущий  вал  трансмиссии  служит  для  передачи крутящего  момента  от

ведомого  шкива  поз. 1  на  коробку  передач  поз. 6.  Вал  расположен  на  двух
подшипниковых  опорах  поз. 2.  Одна  опора  находится  в  левом  полукартере
коробки  передач  поз. 6.  Другая  опора  расположена  между  двумя  фланцевыми
пластинами,  крепящимися  к  лонжерону  силового  узла.  Тормозной  диск  поз. 5
крепится  к  ступице  поз. 4  шестью  болтами  и  устанавливается  на  валу  со
стороны  коробки  передач.


Клиновой    ремень  –  зубчатый,  состоящий    из    несущего    кордтканевого

слоя,  слоев    резины    повышенной    твердости    и    наружного    оберточного
резинотканевого  слоя,  свулканизированных  в  одно  изделие.

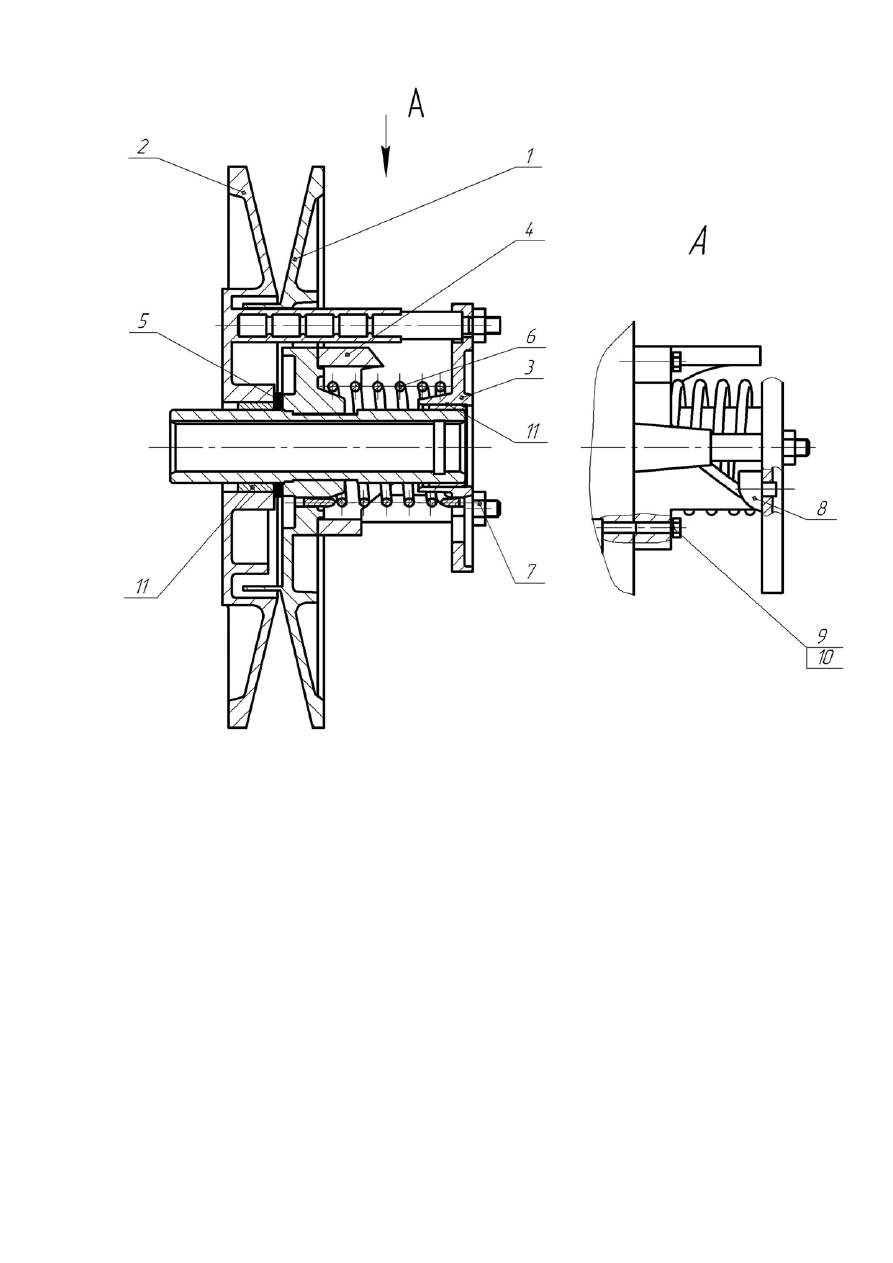

1 – неподвижный  конус
2 - подвижный  конус
3 – крышка
4 - полумуфта  клиновая
5 – шайба
6 – пружина
7 – гайка
8 – вставка
9 – болт
10 – шайба
11 – подшипник


Рисунок  9 – Ведомый  шкив

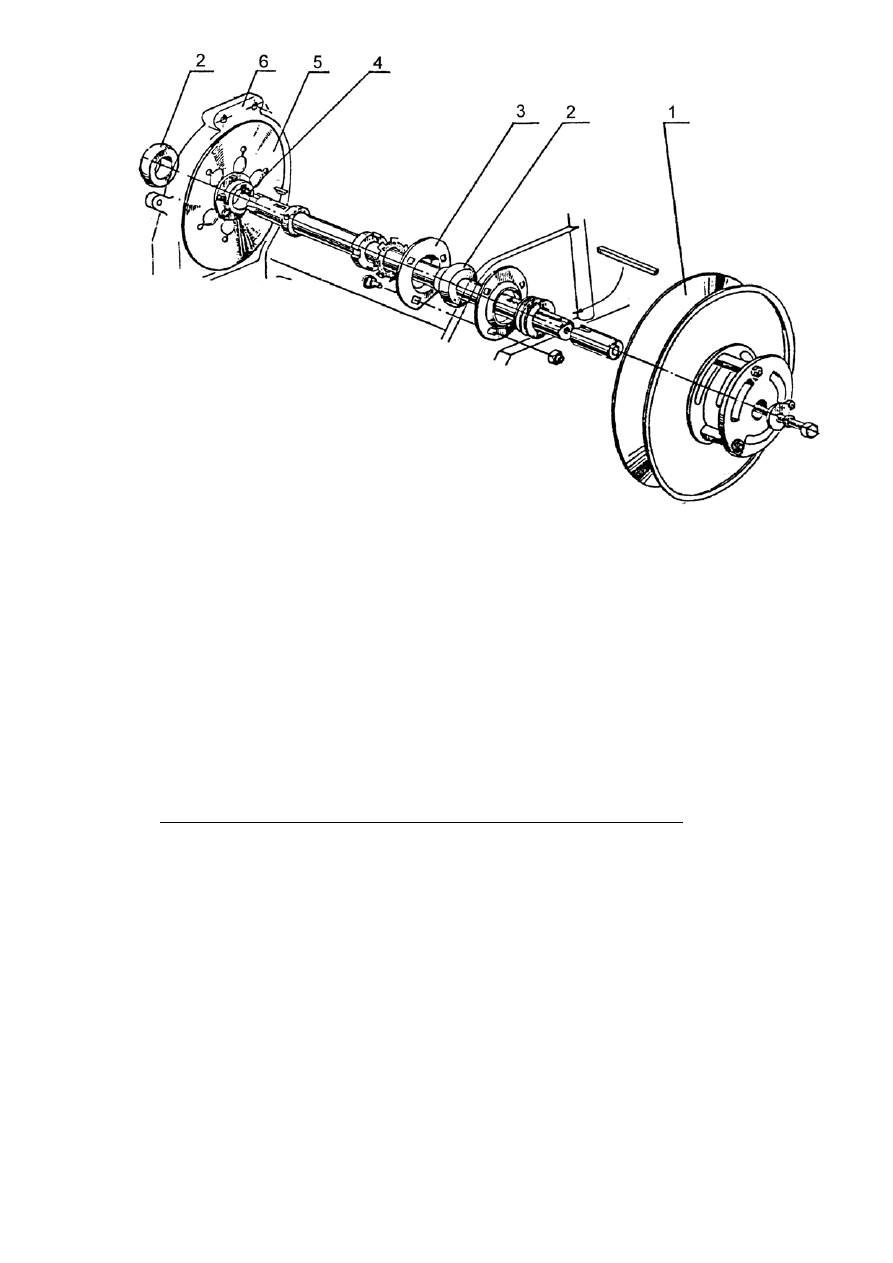

1 – шкив    ведомый;  2 – подшипник;  3 – фланец;  4 – ступица;  5 – тормозной
диск;  6 – коробка  передач.



Рисунок 10 – Ведущий  вал  трансмиссии




1.3.3.2  Коробка  передач  с  реверсом  бывает  двух  исполнений:
- исполнение  с  цепью;
- исполнение  шестеренчатое.

Коробка    передач  с  реверсом  исполнение  с  цепью  (рисунок 11) –

предназначена    для    передачи    крутящего    момента    от    приводного    вала
трансмиссии    поз. 12  к    ведущему    валу    гусеницы    поз. 5,  осуществлению
заднего  хода  снегохода  при  неизменном  направлении  вращения  коленчатого
вала    двигателя.  Расположена    после    двигателя    в    задней    части    моторно-
трансмиссионного  отделения,  крепится  левым полукартером  поз. 1  к  правому
лонжерону  силового  узла  рамы  пятью  самоконтрящимися  гайками.  Состоит
из    приводного    вала    трансмиссии    поз. 12,  промежуточной    оси    поз. 10,
ведущего      вала      гусеницы      поз. 5  с    приводными    звездочками,  натяжителя
цепи  поз. 34,  ограничителя  цепи  поз. 35  и  зубчатой  цепи  поз. 36  с  числом
звеньев   n=70 об/мин.
