Section 04 ENGINE
Subsection 06 (REWIND STARTER)

INSPECTION

NOTE: Due to dust accumulation, rewind starter
must be periodically cleaned, inspected and relu-
bricated.

CAUTION: It is of the utmost importance that
the rewind starter spring be lubricated period-
ically using Molykote PG 54 (P/N 420 899 763).
Otherwise, rewind starter component life will
be shortened and/or rewind starter will not op-
erate properly under very cold temperatures.

Check if rope no. 1 is fraying, replace if so.

When pulling starter grip, mechanism must en-
gage within 30 cm (1 ft) of rope pulled. If not, dis-
assemble rewind starter, clean and check for dam-
aged plastic parts. Replace as required, lubricate,
reassemble and recheck. Always replace O-ring
no. 2 every time rewind starter is disassemble.

When releasing starter grip, it must return to its
stopper and stay against it. If not, check for proper
spring preload or damages. Readjust or replace as
required.

When pulling starter grip 10 times in a row, it must
return freely. If not, check for damaged parts or
lack of lubrication. Replace parts or lubricate ac-
cordingly.

REMOVAL

Using a small screwdriver, extract rope knot from
starter grip. Cut rope close to knot. Tie a knot
near starter.

Remove screws no. 3 securing rewind starter
housing no. 4 to engine then remove rewind
starter.

ROPE REPLACEMENT

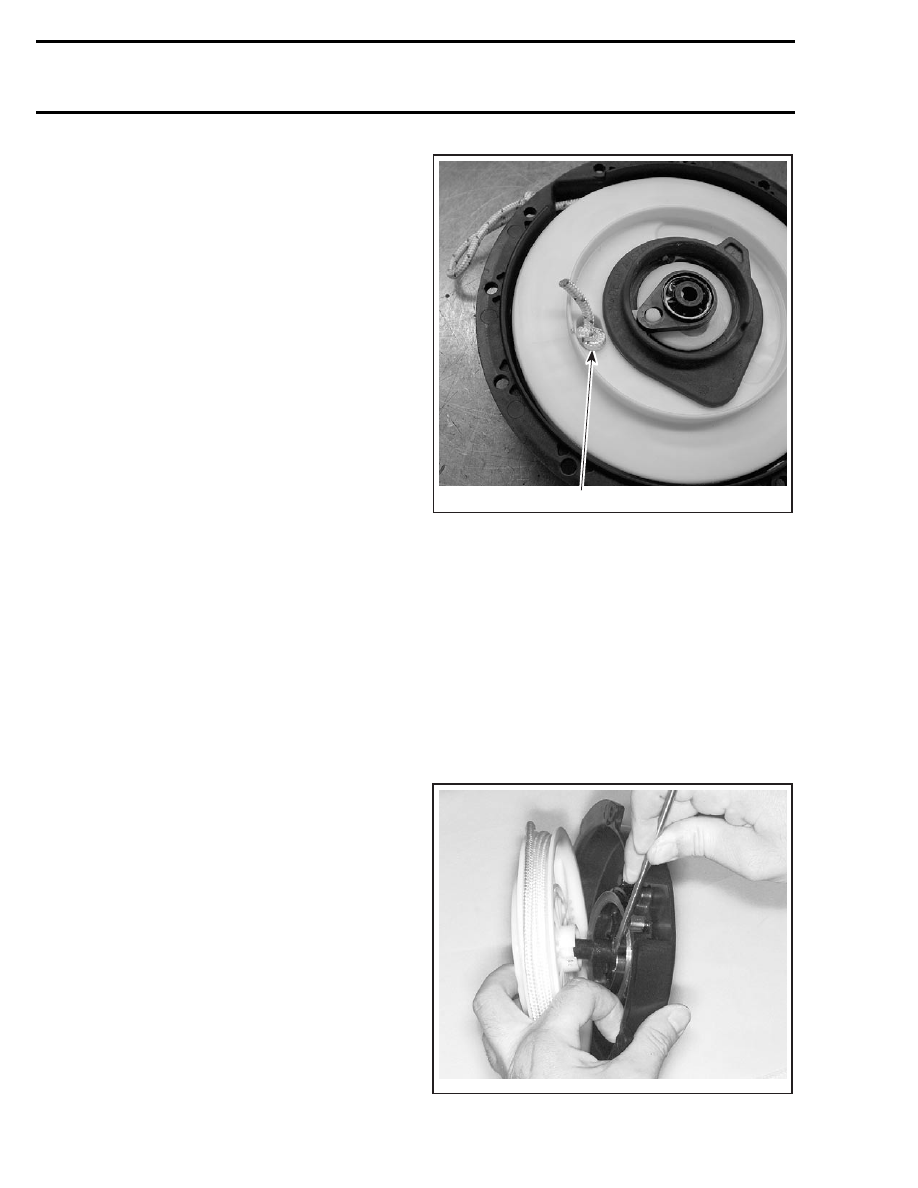

Pull out rope. Hold rewind starter in a vise. Slide
rope and untie the knot. Pull out the rope com-
pletely.

1

A32C6GA

1. Knot to be untied

NOTE: When rope is completely pulled out, spring
preload is 4-1/2 turns.

DISASSEMBLY

Undo knot previously tied at removal. Carefully let
sheave unwind to release spring preload.

Remove push nut no. 5 and discard. Remove
locking element no. 6, O-ring no. 2, step collar
no. 7, pawl lock no. 8 and pawl no. 9.

Remove sheave no. 10 from rewind starter hous-
ing no. 4. Hold spring with a screwdriver.

A03C3EA

140

mmr2004-Rev

Section 04 ENGINE

Subsection 06 (REWIND STARTER)

Take out knot and then pull out rope no. 1.

ASSEMBLY

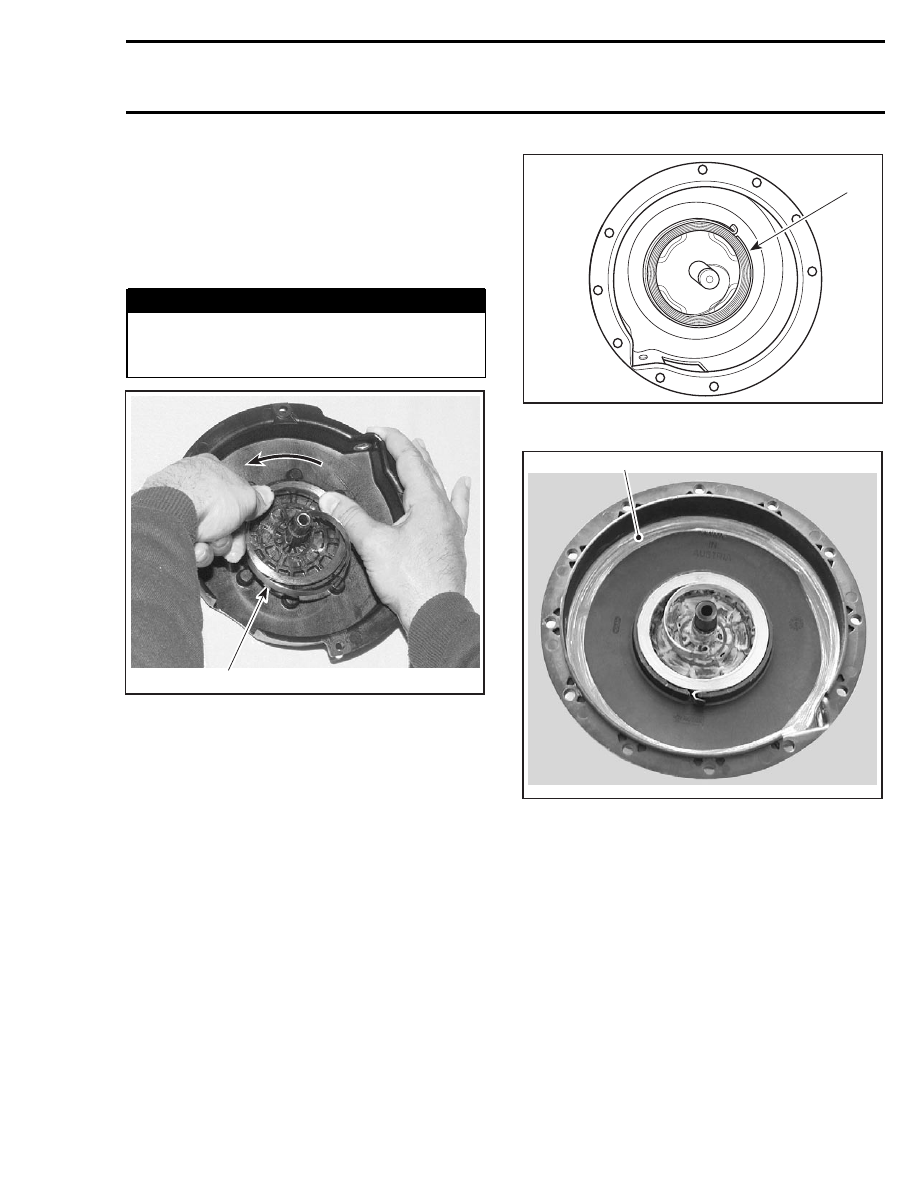

At assembly, position spring no. 11 outer end into
spring guide notch then wind the spring counter-
clockwise into guide.



WARNING

Since the spring is tightly wound inside the
guide it may fly out when rewind is handled.
Always handle with care.

A03C3FA

1

TYPICAL
1. Outer end into guide notch

CAUTION: It is of the utmost importance that
the rewind starter spring be lubricated period-
ically using Molykote PG 54 (P/N 420 899 763).
Otherwise, rewind starter component life will
be shortened and/or rewind starter will not op-
erate properly under very cold temperatures.

Lubricate spring assembly and 1 cm (1/2 in)
wide on bottom of housing with Molykote PG 54
(P/N 420 899 763).

A01C14A

1

TYPICAL
1. Molykote PG 54 inside spring guide

1

A32C2AA

1. Molykote PG 54 applied 1 cm (1/2 in) wide on bottom of housing

CAUTION: The use of standard multi-purpose
grease could result in rewind starter malfunc-
tion.

To install rope no. 1, insert rope into sheave no. 10
orifice and lock it by making a knot, leaving behind
a free portion of about 25 mm in length. Fuse rope
end with a lit match and insert it into sheave.

mmr2004-Rev

141

Section 04 ENGINE
Subsection 06 (REWIND STARTER)

A32C6HA

25 mm

FREE PORTION

Callout

A32C6IA

FREE PORTION INSERTED INTO SHEAVE

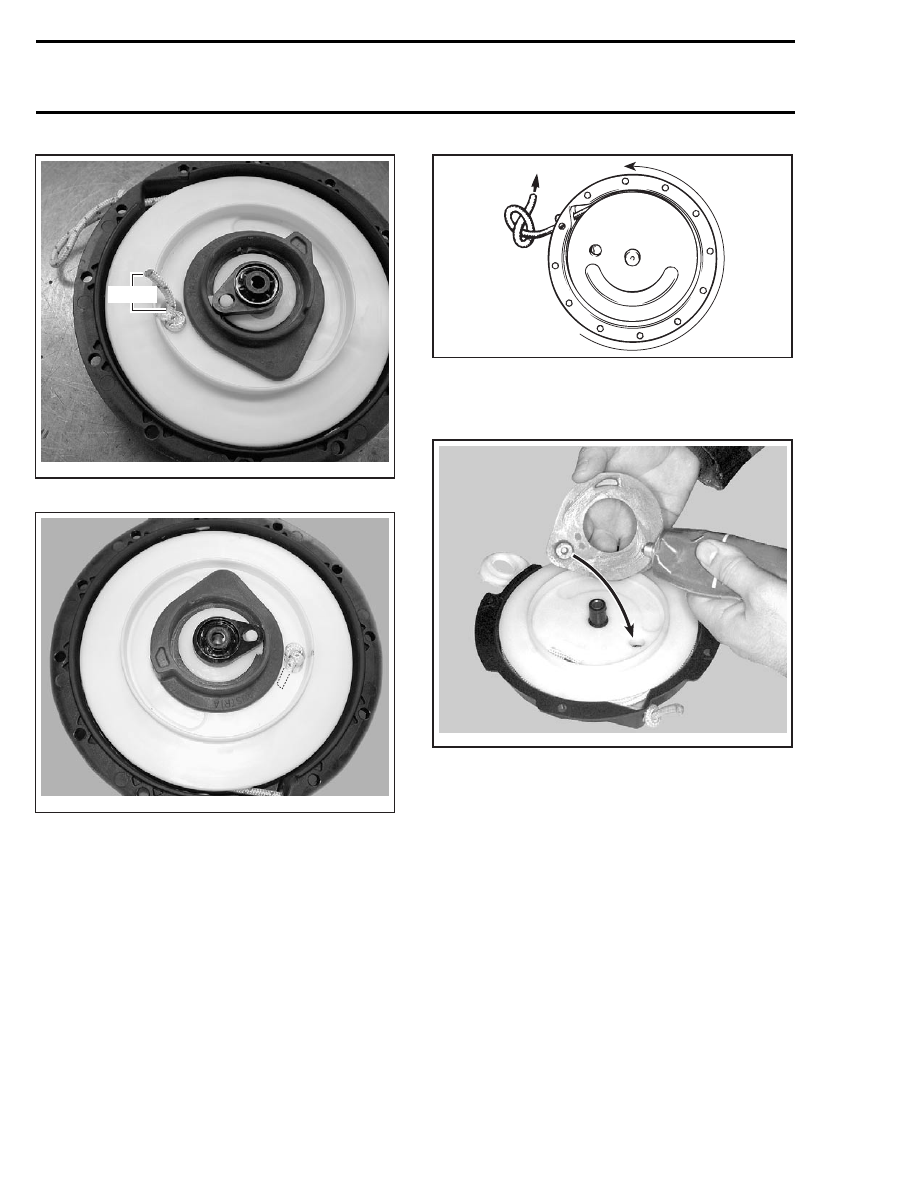

Lubricate housing post with Molykote PG 54 . In-
stall sheave.

To adjust rope tension:

Wind rope on sheave and place rope sheave into
starter housing making sure that the sheave hub
notch engages in the rewind spring hook.

Rotate the sheave counterclockwise until rope
end is accessible through rope exit hole. This will
give 1/2 turn of preload.

Pull the rope out of the starter housing and tem-
porarily make a knot to hold it.

A32C6BA

TYPICAL

Lubricate pawl no. 9 with Molykote PG 54
(P/N 420 899 763) then install over rope sheave.

A32C6CA

Lubricate pawl lock no. 8 with Molykote PG 54
(P/N 420 899 763). Install over pawl.

142

mmr2004-Rev

Section 04 ENGINE

Subsection 06 (REWIND STARTER)

A32C6DA

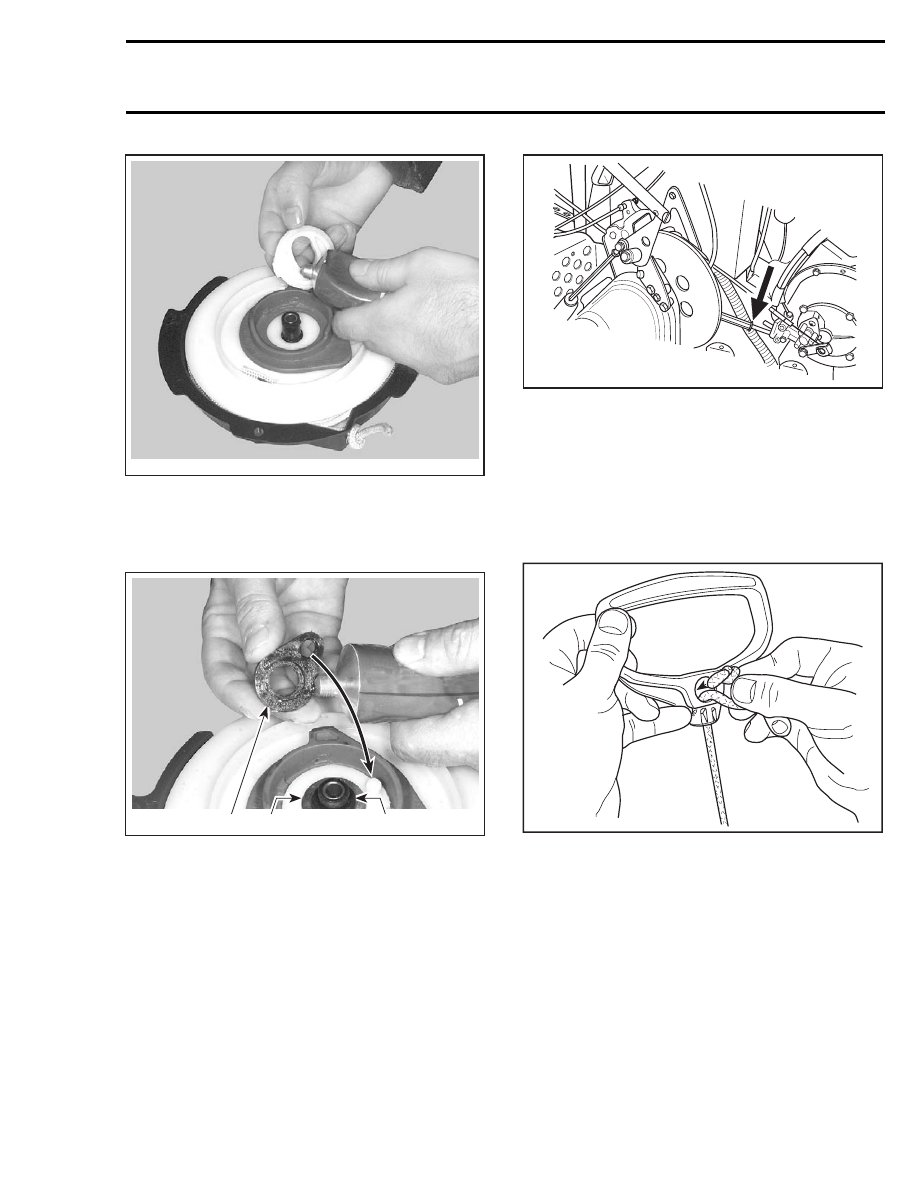

Install step collar no. 7 with its sleeve first. Lubri-
cate a new O-ring no. 2 and locking element no. 8
with Molykote PG 54 (P/N 420 899 763). Install
over pawl lock.

A32C6EA

3

1

2

1. Step collar
2. O-ring
3. Locking element

Install a new push nut no. 5.

INSTALLATION

Fuse rope end with a lit match.

Thread starter rope no. 1 through rope guide when
applicable.

A03C0VA

TYPICAL

Reinstall rewind starter assembly on engine.

Prior to installing starter grip on new rope, it is first
necessary to fuse the rope end with a lit match.
Pass rope through starter grip and tie a knot in
the rope end. Fuse the knot with a lit match then
insert rope end down and pull the starter grip over
the knot.

A32C6FA

TYPICAL

mmr2004-Rev

143
