Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

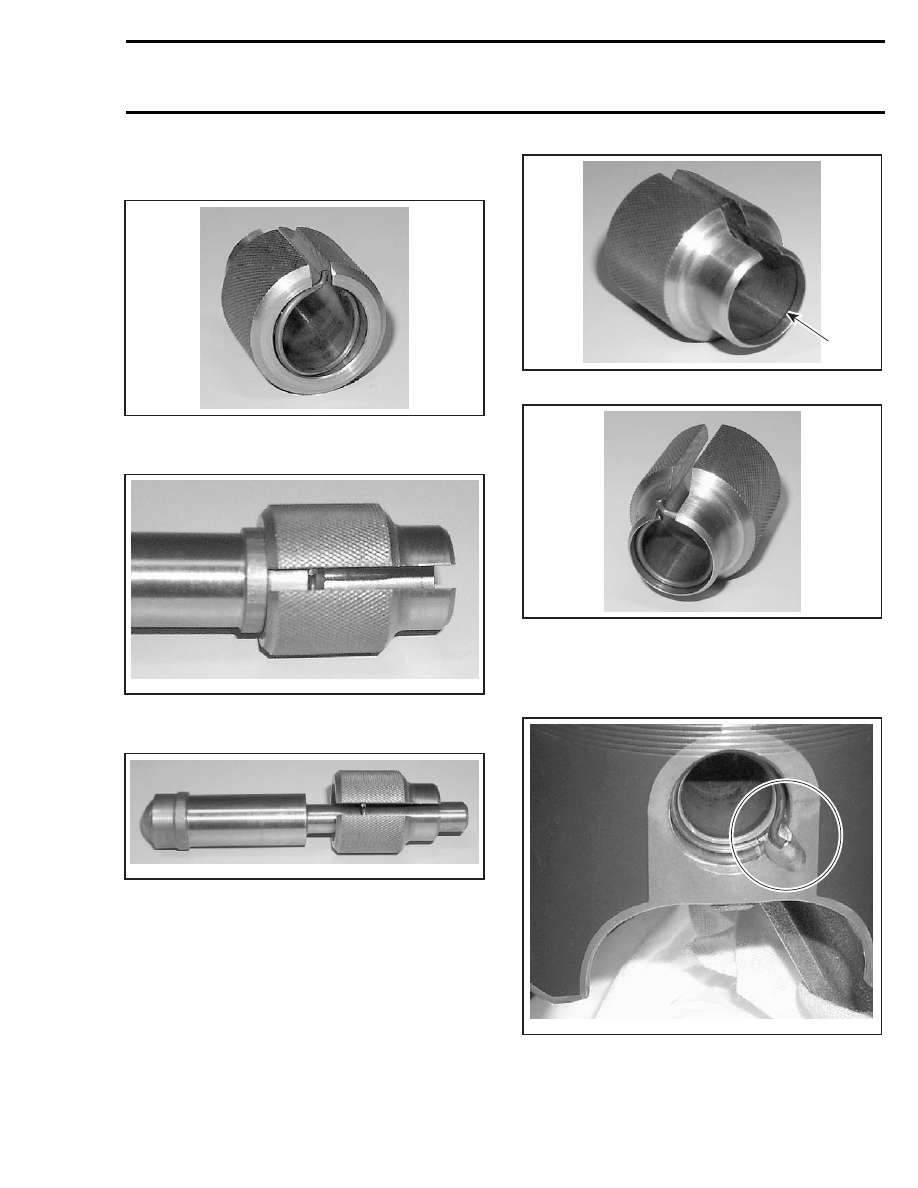

Insert circlip into support so that, when installed
in piston groove, the tab faces upward.

A32B0AA

With round end of pusher, position circlip perpen-
dicularly to the support axis.

A32B0BA

With the other end of the pusher, push circlip into
the support groove.

A32B0CA

A32B0DA

1

1. Groove

A32B0EA

CIRCLIP READY TO BE INSTALLED ON PISTON

Using a plastic hammer, tap pusher to put circlip
in place. Make sure to install new circlips with tab
toward top as per following photo.

A32C4BA

TAB TOWARD TOP

mmr2004-Rev

97

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

CAUTION: Always install new mono-hook cir-
clips. If circlip installation fails at the first at-
tempt, always retry with a new one because,
on a second attempt, the circlip will lose its nor-
mal retaining capabilities.

CAUTION: Circlips must not move freely after
installation; if so, replace them.

Before inserting piston in cylinder, lubricate the
cylinder with new injection oil or equivalent.

Cylinder Head Cover, Cylinder Head
and Cylinder

Make sure parts sealing surfaces are flat. Re-
fer to LEAK TEST AND ENGINE DIMENSION
MEASUREMENT and look for CYLINDER HEAD
WARPAGE.

Clean cylinders and crankcase mating surfaces
with Loctite Chisel (P/N 413 708 500).

Coat crankcase mating surface with Loctite 518
(P/N 293 800 038). Choose the right gasket thick-
ness according to combustion chamber volume.
Refer to LEAK TEST AND ENGINE DIMENSION
MEASUREMENT. Install it on crankcase. Coat
gasket with Loctite 518.

CAUTION: Always install a gasket of the proper
thickness. Failure to do so may cause detona-
tion and severe engine damage.

Before inserting piston in cylinder, lubricate the
cylinder with new injection oil or equivalent.

Install cylinders. Do not tighten.

Install new rubber ring and round O-rings on each
cylinder.

NOTE: Carefully clean screws before reinstalla-
tion, specifically under screw head.

Install exhaust manifold with gaskets. Do not
tighten yet.

Torque cylinder screws in a crisscross sequence
as per the following table.

M8

29 N•m (21 lbf•ft)

M10

40 N•m (29 lbf•ft)

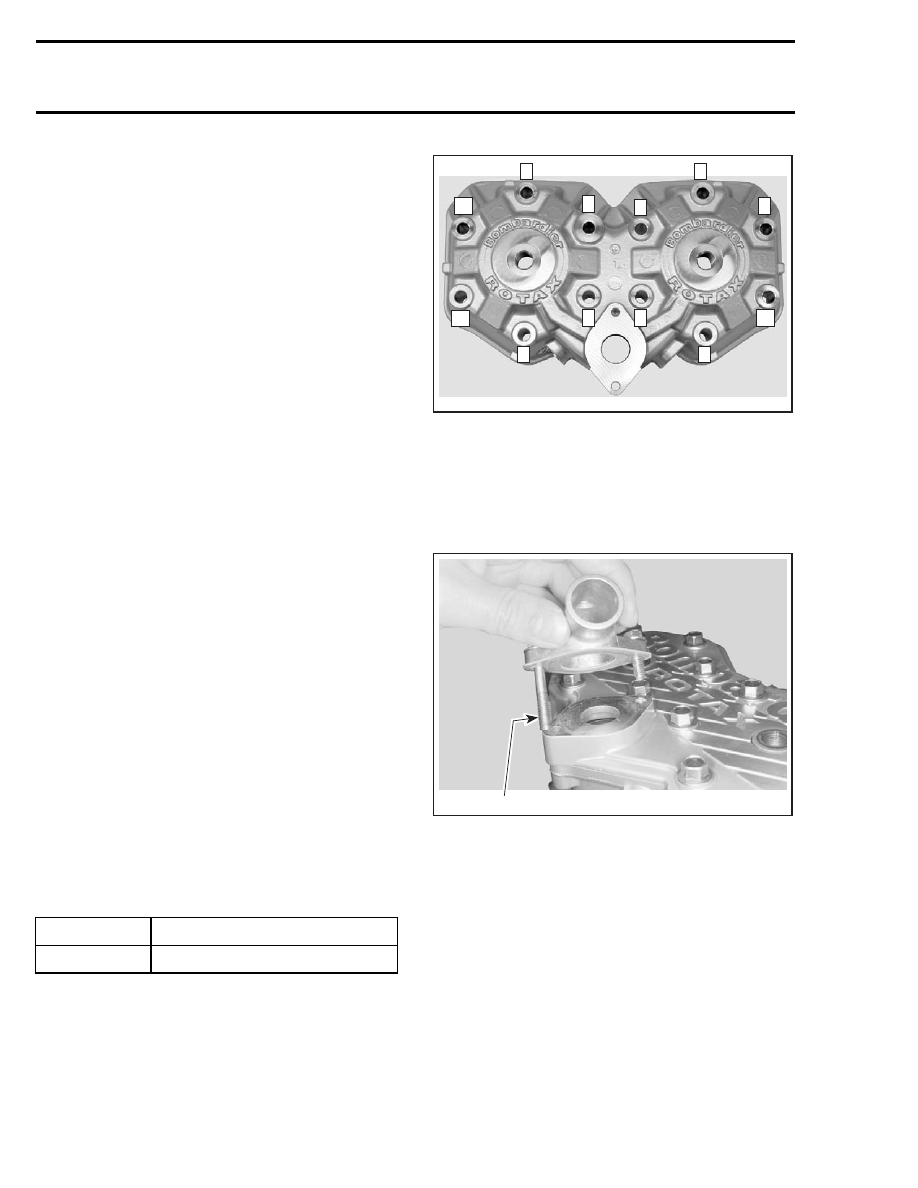

At assembly, torque cylinder head screws to 29
N•m (21 lbf•ft) in the following illustrated se-
quence.

6

A32C9EA

4

2

8

12

10

11

9

1

3

5

7

TYPICAL

Tighten exhaust manifold bolts in a criss-cross se-
quence.

Apply Loctite 243 (P/N 293 800 060) on screws
threads. Install outlet socket and tighten screws.
Note position of longer screw.

1

A32C19A

1. Longer screw

Reed Valve

All Engine Types except 793 HO

Blades have a curved shape. Install with their
curve facing reed block.

With blade stopper no. 29 removed, check reed
valve for proper tightness. There must not be any
play between blade and valve body when exerting
a finger pressure on blade at blade stopper loca-
tion.

98

mmr2004-Rev

Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

In case of a play, turn blade upside down and
recheck. If there is still a play, replace blade and/or
valve body.

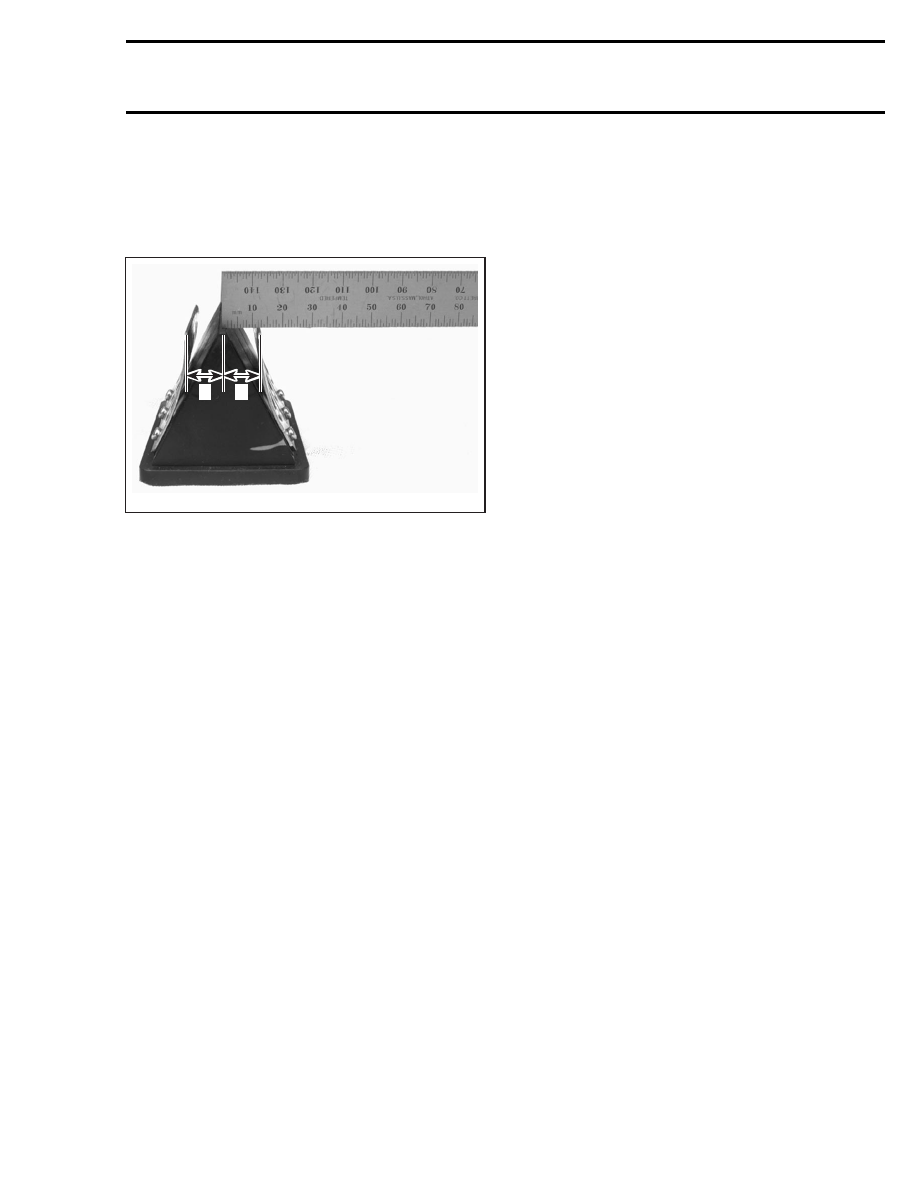

Check distance from blade stopper outer edge and
distance from center of reed valve block.

A06C36A

A

A

TYPICAL
A. 18.7 - 0, + 0.75 mm (.736 - 0, + .030 in)

Bent blade stopper as required to obtain the
proper distance.

Blade stoppers may slightly interfere with cylinder
during installation. Adjusted distance will be re-
duced automatically upon installation.

mmr2004-Rev

99

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

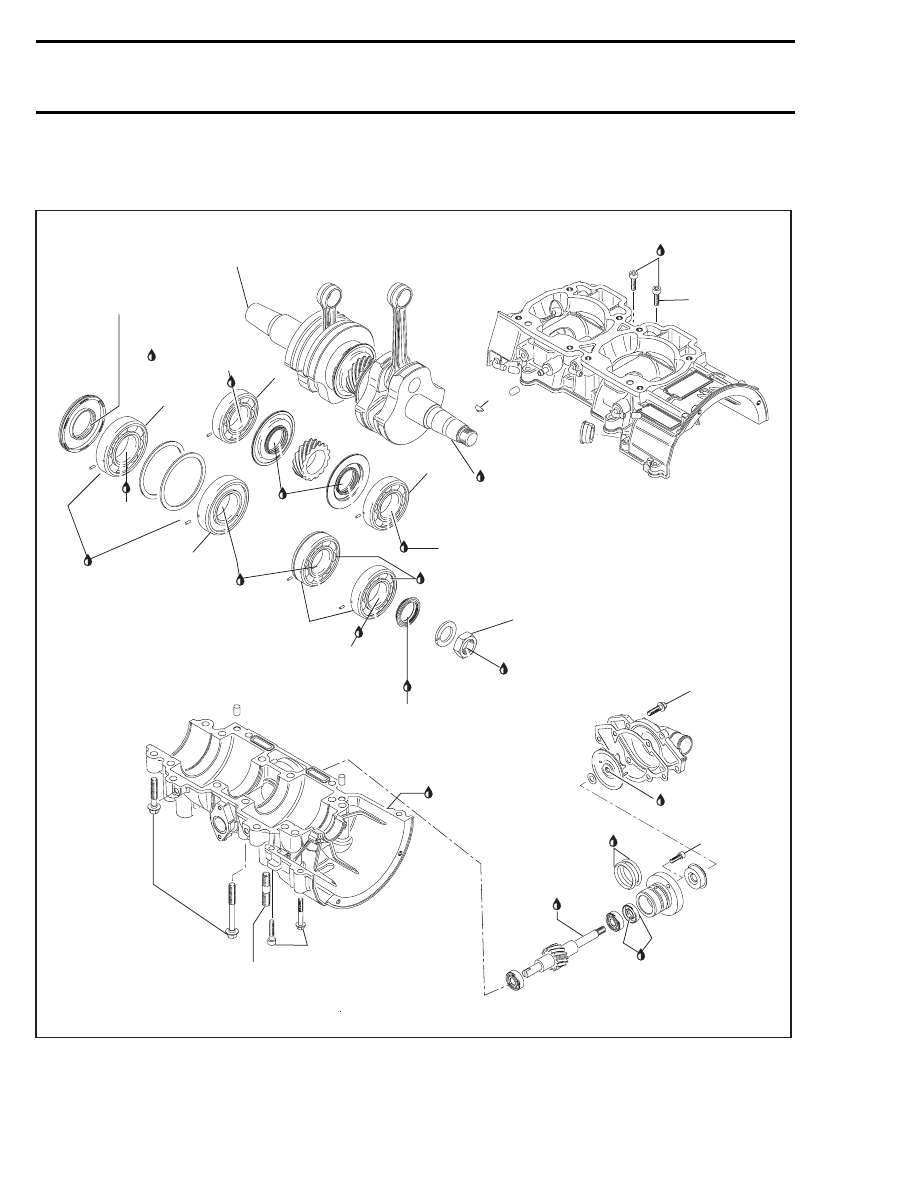

BOTTOM END

593 Engine Types

3

3

2

2

Petamo

grease

Antiseize

lubricant

Antiseize

lubricant

Antiseize

lubricant

Petamo

grease

Antiseize

lubricant

2

Petamo

 grease

4

Loctite

243

Isoflex grease

125 N•m

(92 lbf•ft)

Sealing compound

Drei Bond

29 N•m

(21 lbf•ft)

9 N•m (80 lbf•in)

11 N•m

(97 lbf•in)

Petamo

grease

Loctite 243

Multi-purpose

grease

A33C2NS

Isoflex grease

Antiseize lubricant

Loctite 243

Loctite 243

9 N•m

 (90 lbf•in)

11 N•m

 (97 lbf•in)

Injection

oil

7 N•m

 (62 lbf•in)

1
