Снегоходы Arctic Cat. Руководство - часть 20

нье; затем отсоедините разъём от зад-
ней фары.

3. Ослабьте (но не снимайте) три винта с
правой стороны сиденья.

4. Осторожно протяните разъём через
отверстие в панели багажного отсека;
затем достаньте разъём из-под сиденья/
основания.

5. Открутите два винта, крепящих за-
днюю фару к бамперу; затем отодвиньте
провода от бампера и снимите заднюю
фару.

6.  Протяните  провода  задней  фары  че-
рез  бампер;  затем  прикрепите  заднюю
фару  к  бамперу  при  помощи  двух  вин-
тов.

7. Осторожно протяните провода по тун-
нелю снегохода и через отверстие в па-
нели багажного отделения; затем соеди-
ните разъём.

8. Затяните три крепящих винта; затем
опустите переднее сиденье.

9. Установите заднее сиденье на салаз-
ки туннеля, убедитесь, что четыре отвер-
стия для штырей совпадают с креплени-
ем туннеля.

10. Установите четыре штыря, убеди-

тесь, что они точно вошли в отверстия.

ПРЕДУПРЕЖДЕНИЕ

Перед перевозкой пассажира убедитесь,
что заднее сиденье прочно закреплено
на месте четырьмя штырями, в против-
ном случае это может привести к травме.

Снятие и установка зад-

ней фары/стоп сигнала

(модели Crossfire/M-

Series)

Эти модели оснащены светодиодными за-
дними фарами и стоп сигналом. Если све-
тодиоды перегорели, необходимо заме-
нить всю фару. Для снятия и установки
фары выполните следующее:

1. Рассверлите заклёпки, крепящие
брызговик к туннелю.

2. Отсоедините разъём задней фары.

3. Снимите два винта, крепящих заднюю
фару к брызговику.

4. Закрепите заднюю фару на брызгови-
ке при помощи двух винтов; затем соеди-
ните разъем задней фары.

5. Установите брызговик к крышке тунне-
ля заклёпками.

Снятие и установка зад-

ней фары/стоп сиг-

нала (модели Bearcat

570/F-Series/Z1/T-Series/

TZ1)

1. На моделях F-Series/Z1 из внутренней
части заднего багажного отделения вы-
крутите винты, крепящие корпус задней
фары.

2. На моделях Bearcat 570/T-Series/TZ1
снимите винты, крепящие панель досту-
па к задней фаре.

3. Отсоедините разъём и снимите кор-
пус.

4. Надавите на разъем и поверните его
против часовой стрелки для снятия его
из корпуса.

5. Удалите старую лампочку, вытащив ее
из разъёма.

6. Установите новую лампочку в разъем,
надавив на нее.

7. Вставьте разъем в корпус и поверните
его по часовой стрелке для фиксации в
этом положении.

8. Соедините разъём.

9. На моделях F-Series/Z1 установите
корпус; затем изнутри заднего багажно-
го отделения закрепите его при помощи
винтов.

10. На моделях Bearcat 570/T-Series/TZ1
закрепите панель доступа при помощи
винтов.

Снятие лампочки

передней фары

(модели Crossfire/M-

Series)

ПРИМЕЧАНИЕ:

лампочка

передней

фары  легко  бьется.  БУДЬТЕ  ОСТО-
РОЖНЫ.  При  замене  лампочки  перед-
ней  фары  сначала  необходимо  достать
лампочку из корпуса. Не прикасайтесь к
стеклу лампочки. Если Вы дотронулись
до  него,  вытрите  его  сухой  тряпкой  пе-
ред установкой.

Для доступа к лампочке передней фары
выполните следующее:

1. При закрытом капоте ослабьте регу-
ляторы передней фары.

2. Осторожно отодвиньте линзы перед-
них фар назад, чтобы открутить винты,
фиксирующие пневмоглушитель.

3. Откройте капот; затем снимите уплот-

нительные кольца, крепящие пневмоглу-
шитель к капоту, и снимите пневмоглу-
шитель для доступа к лампочкам.

4. Выньте лампочку из корпуса передней
фары и отсоедините провода от лампоч-
ки.

Установка лампочки

передней фары

(модели Crossfire/M-

Series)

ПРЕДОСТЕРЕЖЕНИЕ

Не прикасайтесь к стеклу лампочки.
Если Вы дотронулись до него, вытрите
его сухой тряпкой перед установкой.

1. Подключите провода к лампочке пе-
редней фары.

2. Вставьте лампочку в корпус передней
фары.

3. Установите пневмоглушитель на место
в капоте и закрепите при помощи уплот-
нительных колец; затем закройте капот.

4. Осторожно отодвиньте линзы перед-
ней фары назад для установки винтов.
Затяните винты.

5. Затяните регуляторы передней фары.

6. Проверьте направление луча света
(см. пункт Настройка направления луча
света передней фары).

ПРЕДУПРЕЖДЕНИЕ

Не эксплуатируйте снегоход, пока на-
правление луча света передней фары не
будет настроено правильно. В противном
случае фара не сможет обеспечить необ-
ходимое количество света.

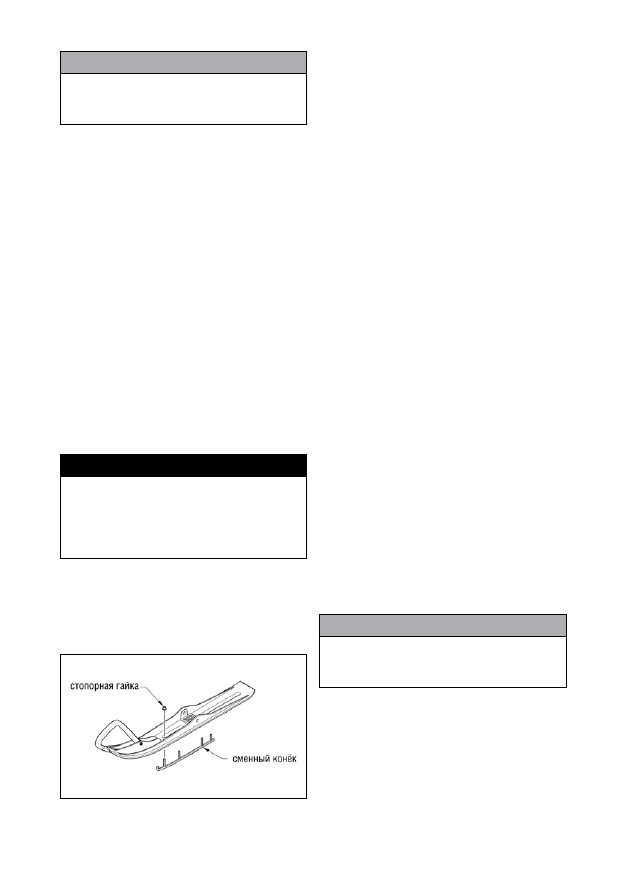

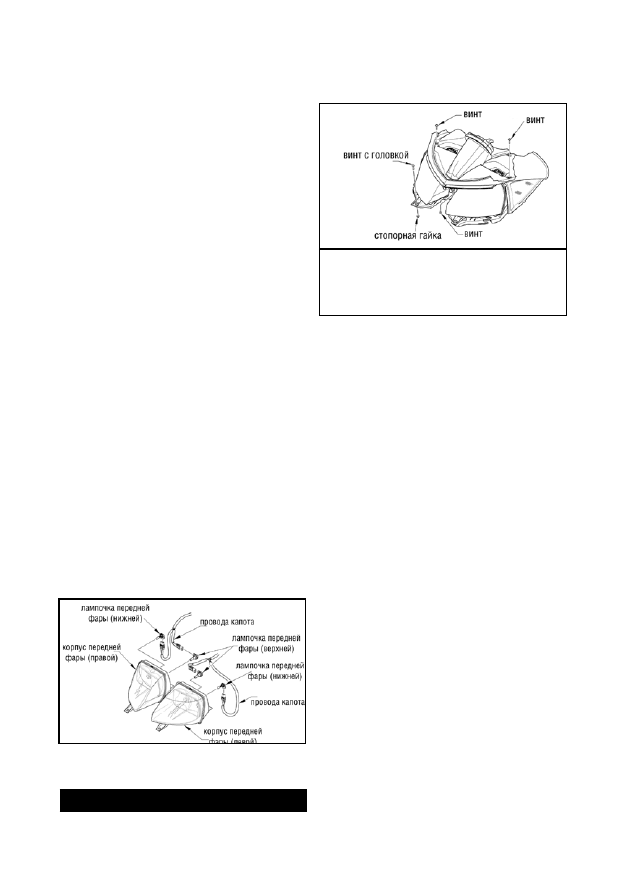

Снятие лампочки пе-

редней фары (модели

Bearcat/F-Series/Z1/T-

Series/TZ1)

ПРИМЕЧАНИЕ:

лампочка

передней

Для доступа к лампочке передней фары
выполните следующее:

1. Открутите два винта, расположенных
снаружи регуляторов передней фары;
затем удалите винт из нижней части кон-
соли (находится между передними фара-
ми).

2. Удалите винт с головкой и стопорную
гайку, крепящие переднюю часть перед-
ней фары к пневмоглушителю.

3. Поднимите переднюю часть консоли
для снятия корпуса передней фары; за-
тем снимите корпус.

4. Удалите лампочку из корпуса перед-
ней фары и отсоедините провода от лам-
почки.

Установка лампочки пе-

редней фары (модели

Bearcat/F-Series/Z1/T-

Series/TZ1)

ПРЕДОСТЕРЕЖЕНИЕ

Не прикасайтесь к стеклу лампочки.
Если Вы дотронулись до него, вытрите
его сухой тряпкой перед установкой.

1. Подключите провода к лампочке пе-
редней фары.

2. Вставьте лампочку в корпус передней
фары.

3.  Поднимите  переднюю  часть  консоли
для  установки  корпуса  передней  фары;
затем установите корпус, убедитесь, что
вилки  корпуса  вошли  в  уплотнения  на
верхней  части  пневмоглушителя,  закре-
пите при помощи винта и стопорной гай-
ки.

4. Установите консоль на пневмоглуши-
тель, затем закрепите при помощи винта
под консолью (находится между перед-
ними фарами).

5. Закрутите винты, расположенные сна-
ружи регуляторов передних фар; затем
надежно затяните их.

6. Проверьте направление луча света пе-
редней фары (см. пункт Настройка на-
правления луча света передней фары).

ПРЕДУПРЕЖДЕНИЕ

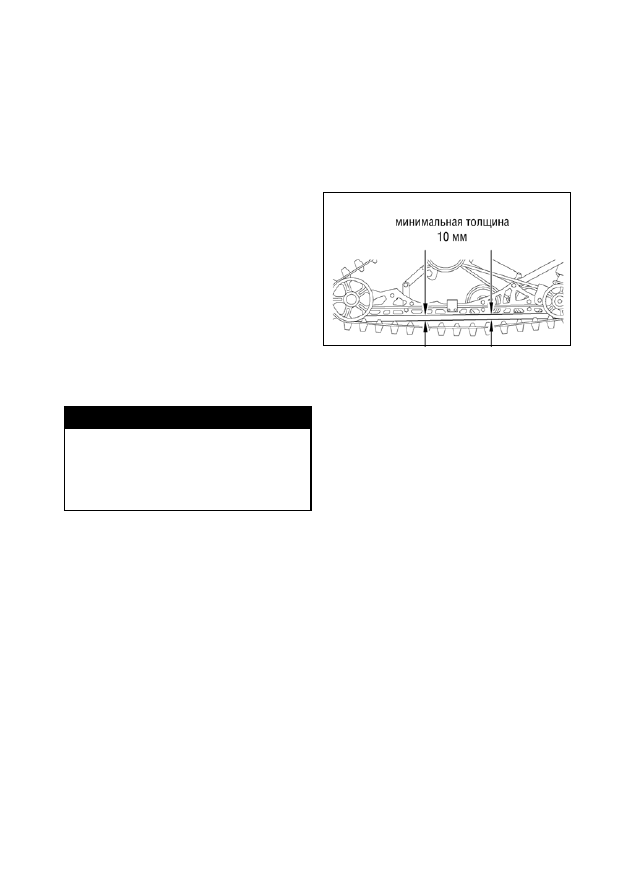

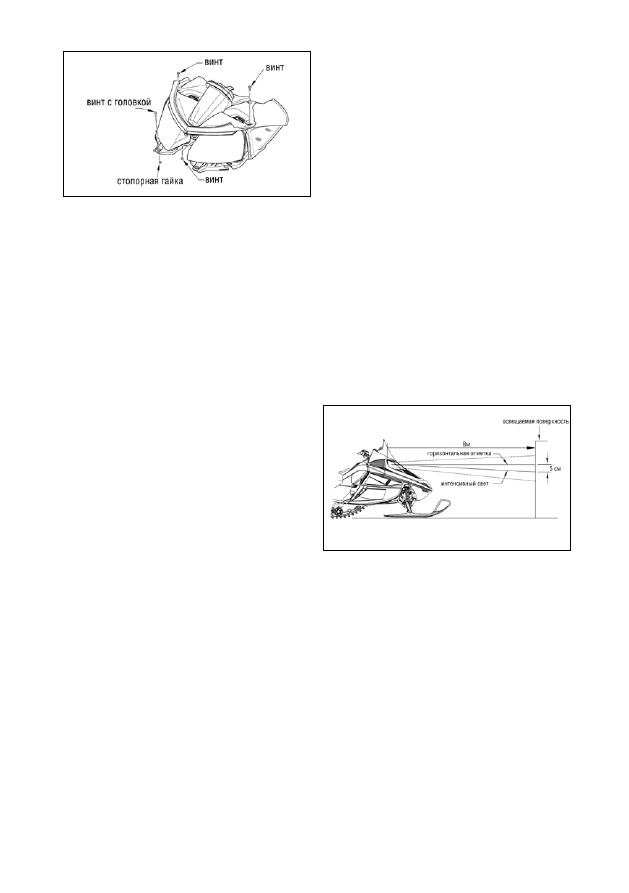

Регулировка направле-

ния луча света передней

фары

1.  Установите  снегоход  на  ровную  по-
верхность  так,  чтобы  передняя    фара
была на расстоянии приблизительно 8 м
от  освещаемой  поверхности  (стены  или
подобной поверхности).

ПРИМЕЧАНИЕ: при настройке направле-

ния луча света передней фары нагруз-
ка на снегоход должна быть «средней».

2. Измерьте расстояние от пола до сере-
дины передней фары.

3. Используя измерения, полученные в
пункте 2, проведите горизонтальную от-
метку на освещаемой поверхности.
