комендуются следующие процедуры. Всег-
да читайте и соблюдайте инструкции, при-
лагаемые к зарядным устройствам и акку-
муляторным батареям.

ПРИМЕЧАНИЕ: обслуживание аккумуля-
торной  батареи  может  быть  выполнено
владельцем  при  наличии  соответству-
ющей  квалификации.  При  отсутствии
квалификации  отвезите  Ваш  снегоход
к  официальному  дилеру  Arctic  Cat  для
проведения сервиса. Такой сервис про-
водится  на  усмотрение  и  за  счет  вла-
дельца снегохода.

Для снятия и зарядки аккумуляторной ба-
тареи выполните следующее:

ПРЕДУПРЕЖДЕНИЕ

Каждый  раз  при  выполнении  обслужи-
вания  батареи  соблюдайте  следующие
правила:  держитесь  вдали  от  искр,  от-
крытого  огня,  сигарет  и  другого  пламе-
ни. Всегда одевайте защитные очки. За-
щитите кожу и одежду при переносе ба-
тареи.  При  обслуживании  батареи  в  за-
крытом помещении обеспечьте хорошую
вентиляцию.  Убедитесь,  что  аккумуля-
торная батарея не имеет повреждений.

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи содержат сви-
нец и свинцовые компоненты, элементы,
признанные штатом Калифорния как вы-
зывающие рак и поражение репродук-
тивных функций. Мойте руки после кон-
такта с батареей.

1. Снимите минусовой кабель батареи;
затем снимите плюсовой кабель батареи
и вентиляционную трубку на стандарт-
ной батарее. Снимите батарею со снего-
хода. Старайтесь не повредить вентиля-
ционную трубку.

ПРЕДУПРЕЖДЕНИЕ

Не допускайте контакта с кожей, глаза-
ми и одеждой.

ПРЕДОСТЕРЕЖЕНИЕ

Не заряжайте аккумуляторную батарею,
пока она находится на снегоходе и подсо-
единена к терминалам батареи.

2. Тщательно помойте батарею мыльным
раствором.

ПРИМЕЧАНИЕ: если  края аккумулятор-
ной  батареи  или  концы  кабелей  имеют
белые или зеленые отложения, исполь-
зуйте  воду  и  соду  для  нейтрализации
кислоты; затем промойте теплым мыль-
ным раствором.

3.  Используя  проволочную  щетку,  очи-
стите клеммы батареи и концы кабелей
от  коррозионных  отложений.  Замените
повреждённые  кабели  или  концы  кабе-
лей.

4.  На  стандартных  батареях  добавьте
дистиллированную  воду  для  поднятия
уровня  жидкости  до  ВЕРХНЕЙ  отметки
уровня.

ПРЕДОСТЕРЕЖЕНИЕ

Не снимайте изоляционную ленту на гер-
метичной батарее.

ПРЕДУПРЕЖДЕНИЕ

Электролит аккумуляторной батареи
опасен при контакте с кожей, глазами
или одеждой. Будьте осторожны при кон-
такте с батареей.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не используйте электролит (сер-
ную кислоту) при «подзарядке» батареи.
Используйте только дистиллированную
воду, в противном случае это может при-
вести к серьезному повреждению бата-
реи.

5. При помощи мультиметра проверьте
напряжение батареи. Показания должны
быть не менее 12,5 В постоянного тока
для полностью заряженной батареи.

ПРИМЕЧАНИЕ:  если  показания  мульти-
метра  совпадают  с  описанными  выше,
значит,  батарея  может  быть  использо-
вана снова (см. шаг 9).

6. Если показания мультиметра менее
указанных выше, зарядите батарею, вы-
полнив следующие инструкции.

А. Используя автоматическое зарядное

устройство, следуйте инструкциям про-
изводителя.

Б. При использовании зарядного устрой-
ства постоянного тока следуйте указани-
ям таблицы ниже.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не превышайте стандартный ди-
апазон зарядки.

ПРЕДУПРЕЖДЕНИЕ

Перегретая батарея может взорвать-
ся и привести к серьёзным травмам или
смерти. Всегда следите за временем за-
рядки и диапазоном зарядки. Прекратите
зарядку, если батарея горячая на ощупь.
Дайте ей остыть перед продолжением
зарядки.

Схема зарядки батареи (зарядное

устройство постоянного тока)

Напряже-

ние батареи

(постоян-

ный ток)

Заряжен-

ность

Время за-

рядки (при

1,5 – 2,0 А)

12,5

(минимум)

100%

12,2 –

12,4

75%-99%

3 – 6 часов

12,0 – 12,2

50% - 74%

5 – 11 часов

11,0 – 11,9

25% - 49%

13 часов

(минимум)

11,5 или

менее

0 – 24%

20 часов

(минимум)

ПРИМЕЧАНИЕ:  если  напряжение  ба-
тареи  11,5  В  или  менее,  некоторые  за-
рядные  устройства  могут  отключаться
и  не  заряжать  ее.  Если  это  произошло,
подсоедините  полностью  заряженную

вольтодобавочную батарею параллель-

но (плюс к плюсу и минус к минусу) не-
надолго  к  подсоединённому  зарядно-
му устройству. После 10-15 минут отсо-
едините  батарею  и  оставьте  зарядное
устройство  подсоединённом  –  зарядка
должна работать. Если этого не произо-
шло, замените батарею.

7. После зарядки батареи в течение ука-
занного времени снимите зарядку и
оставьте батарею на 1-2 часа.

8.  При  помощи  мультиметра  проверьте
напряжение  батареи.  Показания  долж-
ны  быть  не  менее  12,5  В  постоянного
тока  для  полностью  заряженной  бата-
реи.  Если  это  так,  батарея  готова  к  ис-
пользованию.

  ПРИМЕЧАНИЕ:  если  в  пункте  8  напря-
жение  меньше  указанного,  заряжайте
батарею еще 1-5 часов. Затем проведи-
те  повторный  замер  напряжения.  Про-
верьте  уровень  электролита  (стандарт-
ная батарея); после этого батарея гото-
ва к использованию.

9.  Установите  батарею  на  снегоход;  за-
тем  покройте  клеммы  батареи  и  концы
кабелей  тонким  слоем  многофункцио-
нальной смазки.

ПРЕДОСТЕРЕЖЕНИЕ

Перед установкой батареи убедитесь,
что ключ зажигания находится в положе-
нии ВЫКЛЮЧИТЬ.

10. Подсоедините кабели батареи (сна-

чала положительные кабели).

ПРЕДОСТЕРЕЖЕНИЕ

Неправильное  подсоединение  кабелей
(плюс  к  минусу  и  минус  к  плюсу)  может
привести  к  серьезному  повреждению
электрической системы.

ПРЕДОХРАНИТЕЛИ

(модели с электриче-

ским стартом)

Предохранители защищают электриче-
скую систему снегохода от перегрузок.
Если электрические компоненты снегохода
не работают, значит, система перегружена
и предохранитель сгорел. Перед ремонтом

или  заменой  любого  электрического  ком-
понента  проверьте  соответствующие  пре-
дохранители. Если предохранитель сгорел
(разрыв  цепи),  то  все  электрические  ком-
поненты снегохода, которые использовали
эту цепь, не будут работать.

После того, как Вы определили, какой пре-
дохранитель необходимо проверить, вы-
полните следующее:

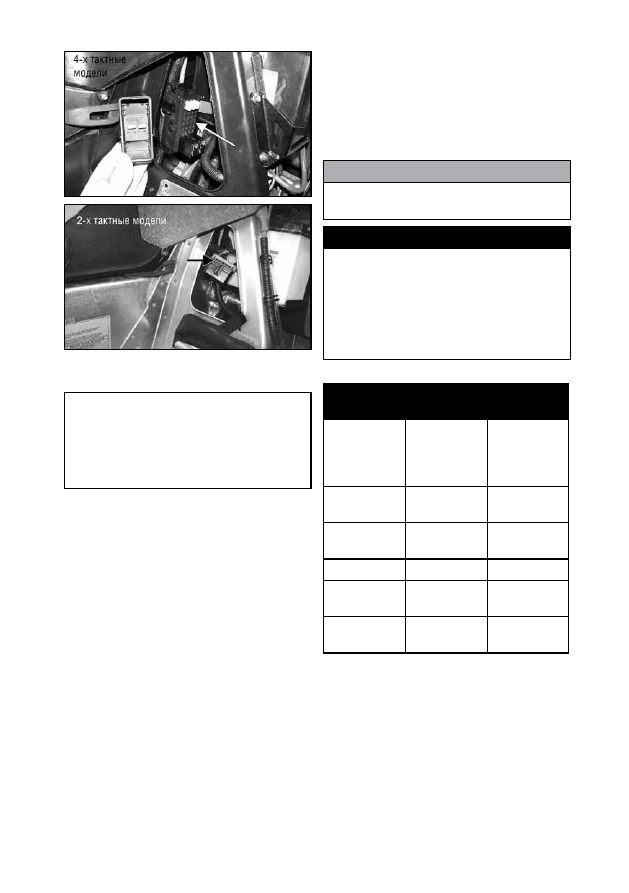

1. Откройте правую панель доступа, за-
тем на 4-тактных моделях снимите крыш-
ку панели предохранителей (находится
под батареей). На 2-тактных моделях от-
соедините разъем предохранителей.

ПРИМЕЧАНИЕ: на 4-тактных моделях за-
пасные предохранители находятся вну-
три панели предохранителей.

2 Удалите предохранитель.

3. Посмотрите через прозрачный край
предохранителя, разорван ли металли-
ческий провод внутри. Если это так, пре-
дохранитель сгорел и его необходимо за-
менить на новый предохранитель с соот-
ветствующим диапазоном напряжения.

ПРЕДУПРЕЖДЕНИЕ

Всегда заменяйте предохранитель на
аналогичный (с таким же диапазоном на-
пряжений). Использование предохрани-
теля для более высоких напряжений мо-
жет привести к неисправности проводки
или пожару.

4. Установите на место крышку панели
предохранителей.

Даже после замены предохранителя он мо-
жет перегореть, если причина перегруз-
ки не была определена. Если это происхо-
дит, отвезите Ваш снегоход к официально-
му дилеру Arctic Cat для проведения серви-
са. Если снегоход не на гарантии, то такой
сервис проводится по желанию и за счет
владельца.

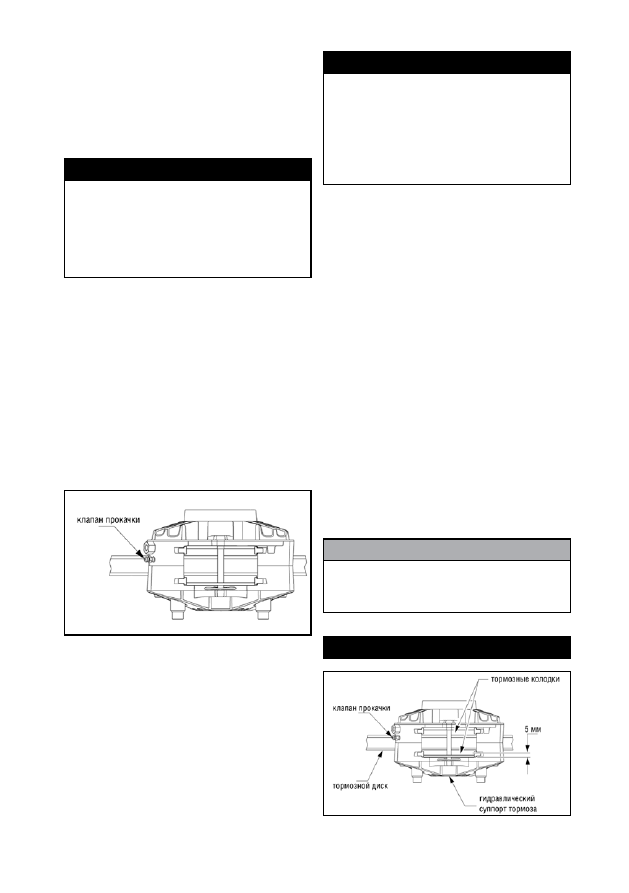

ГИДРАВЛИЧЕСКАЯ ТОР-

МОЗНАЯ СИСТЕМА

Arctic  Cat  рекомендует  ежедневно  прове-
рять тормозную систему (тормозной рычаг,
резервуар  тормозной  жидкости,  шланг,
суппорт, колодки и тормозной диск) на на-
личие  течи,  износа  или  повреждений,  а
также  на  функциональность.  Также  каж-
дый раз перед стартом необходимо прове-
рять уровень тормозной жидкости. Тормоз-
ная  жидкость  должна  быть  видима  в  смо-
тровое стекло.

ПРЕДУПРЕЖДЕНИЕ

НЕ ИСПОЛЬЗУЙТЕ снегоход, если замок
тормозного рычага задействован, или
если любой компонент тормозной систе-
мы поврежден, сношен или настроен не-
правильно. Эксплуатация снегохода с не-
исправной тормозной системой может
привести к серьёзным травмам.

Проверка/добавление

тормозной жидкости

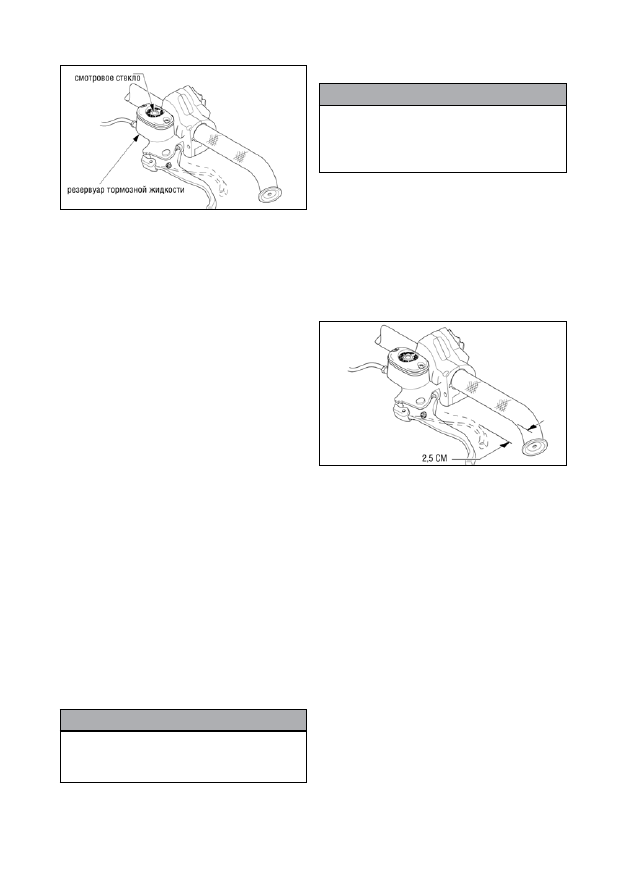

1. Через смотровое стекло резервуара
проверьте уровень тормозной жидкости.
Тормозная жидкость должна быть видна
в смотровое стекло.

ПРИМЕЧАНИЕ: если смотровое стекло
темного цвета, значит, в резервуаре на-
ходится достаточное количество тор-
мозной жидкости.

2.  Если  тормозная  жидкость  не  видна  в
смотровое стекло, снимите крышку резер-
вуара  и  долейте  тормозную  жидкость,  ре-
комендуемую Arctic Cat, пока уровень жид-
кости  не  достигнет  нужной  отметки.  Уста-
новите и закрепите крышку резервуара. Не
допускайте  попадание  влаги  в  тормозную
систему.

ПРЕДОСТЕРЕЖЕНИЕ

Тормозная жидкость – высоко коррози-
онное вещество. Не разливайте тормоз-
ную жидкость на поверхность снегохода.

ПРЕДУПРЕЖДЕНИЕ
