Периодическое техническое обслуживание и регулировка

96

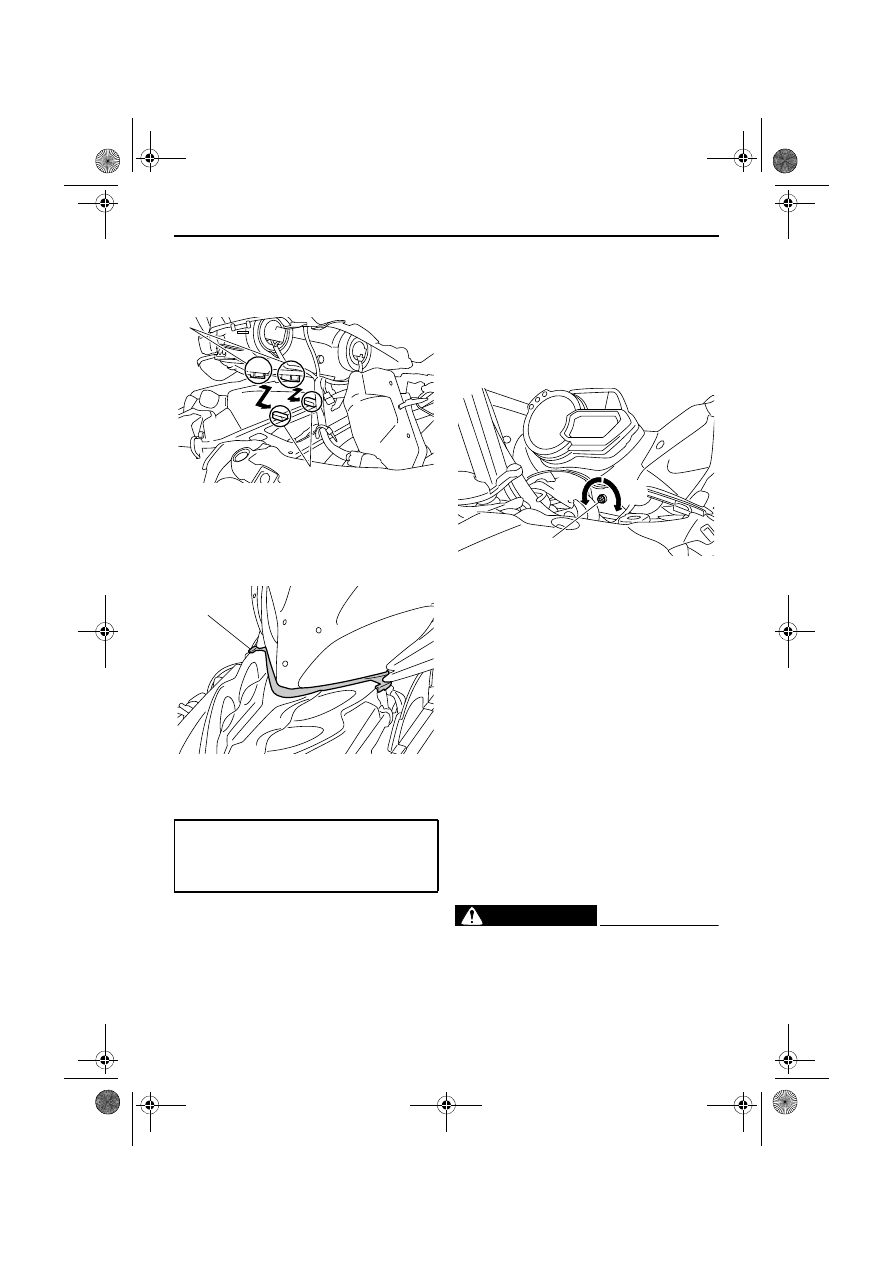

13. Установите фару, при этом выступы на

стойке крепления должны войти в пазы на
нижней части фары.

14. В углубление в верхней части крышки

корпуса воздушного фильтра установите
уплотнение.

15. Вставьте болты фары и затяните их с

указанным крутящим моментом.

16. Установите на место верхнюю крышку,

левую и правую боковые крышки и капот.

XSU12270

Регулировка наклона луча фары

1.

Снимите верхнюю крышку. (Порядок
снятия см. на стр. 65.)

2.

Используйте крестовую отвертку для
вращения регулировочного винта и
изменения угла наклона фары. Чтобы
опустить фары, вращайте
регулировочный винт в направлении (a).
Чтобы поднять фары, вращайте
регулировочный винт в направлении (b).

3.

Установите верхнюю крышку.

XSU12290

Соединения и крепежные детали

Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.

XSU14020

Аккумуляторная батарея

Аккумуляторная батарея расположена под
корпусом воздушного фильтра. (См. стр. 97.)
Данная модель оснащена КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареей. Проверять
электролит или добавлять дистиллированную
воду не нужно. Тем не менее, следует
проверять и при необходимости закручивать
соединения выводов аккумуляторной батареи.

ОСТОРОЖНО

XWS00540

Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:

1. Паз
2. Выступ

1. Уплотнение

Крутящий момент затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт

силы)

1

2

1

1. Регулировочный винт угла наклона фары

1

(a)

(b)

U8HGR2X0.book  Page 96  Wednesday, May 9, 2012  4:20 PM

Периодическое техническое обслуживание и регулировка

97

●

НАРУЖНАЯ: Смыть водой.

●

ВНУТРЕННЯЯ: Выпить большое
количество воды или молока. Затем
выпить магнезию, взбитое яйцо или
растительное масло. Немедленно
обратиться к врачу.

●

ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
к врачу.

Батареи выделяют взрывоопасные газы.
Рядом с батарей не должны находиться
искрящие провода, открытое пламя,
зажженные сигареты и т.п. Во время
зарядки батареи или ее эксплуатации в
закрытом помещении должна быть
обеспечена достаточная вентиляция. При
работе с батареей всегда защищайте глаза.
ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

Аккумуляторную батарею следует
безотлагательно заряжать самостоятельно или
в дилерском центре Yamaha при наличии
признаков ее разрядки. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ОСТОРОЖНО

XWS00610

●

Не курите рядом с батареей во время ее
зарядки. Искры могут вызвать взрыв
водорода, выделяемого при зарядке
батареей.

●

Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.

●

Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.

●

Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.

●

Убедитесь, что клеммы батареи прочно
закреплены.

ВНИМАНИЕ

XCS00843

●

Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.

●

Не пытайтесь зарядить батарею быстро.

XSU12338

Замена предохранителя

ОСТОРОЖНО

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

ВНИМАНИЕ

XCS00631

Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.

Основной предохранитель, EPS-
предохранитель и предохранитель системы
впрыска топлива расположены под корпусом
воздушного фильтра. Блок предохранителей,

U8HGR2X0.book  Page 97  Wednesday, May 9, 2012  4:20 PM

Периодическое техническое обслуживание и регулировка

98

который содержит предохранители для
отдельных цепей, расположен за правой
боковой крышкой.

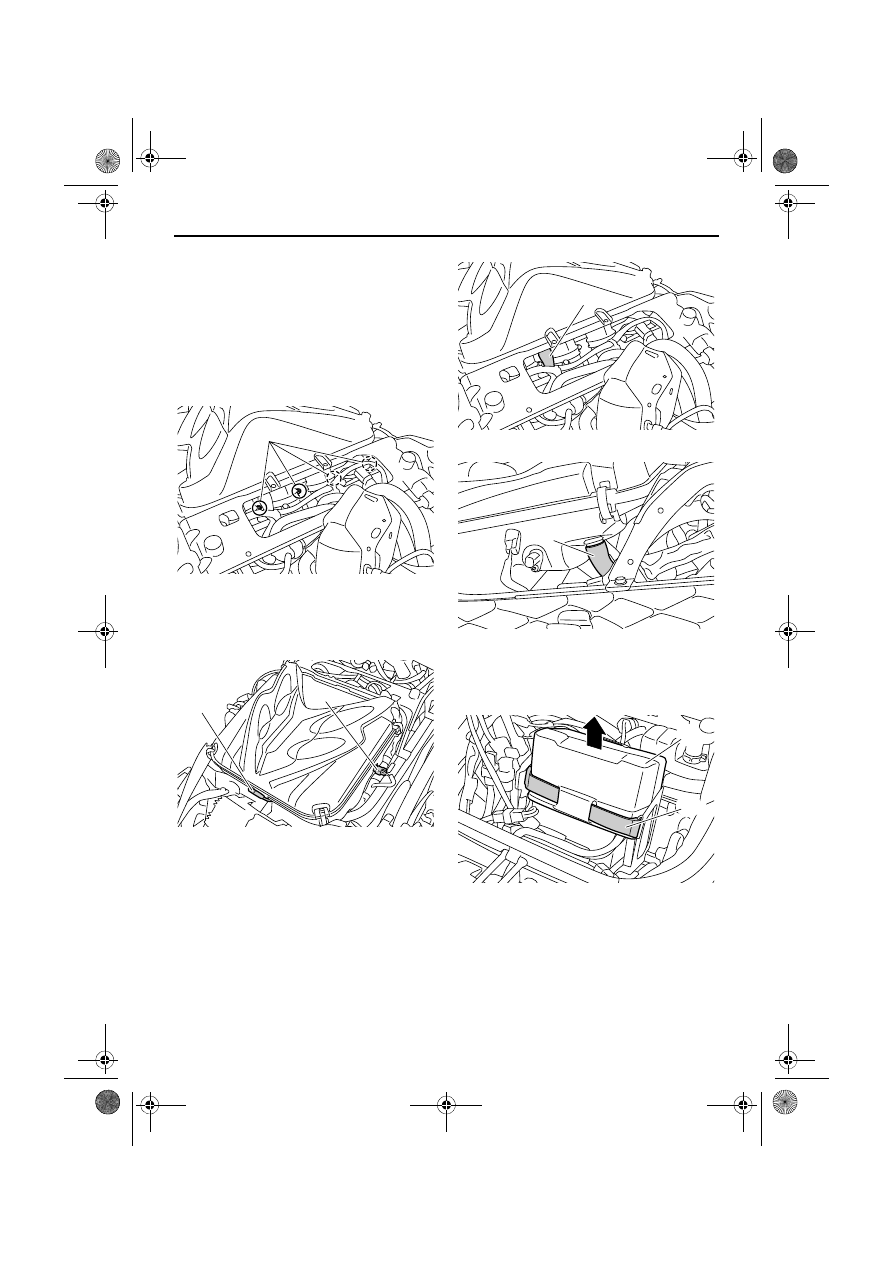

1.

Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 65.)

2.

Снимите фары. (См. стр. 94.)

3.

Ослабьте зажимные болты.

4.

Отсоедините крепления корпуса
воздушного фильтра и отсоедините
разъем датчика температуры.

5.

Отсоедините шланг сапуна картера и
перепускной воздушный шланг.

6.

Снимите корпус воздушного фильтра.

7.

Отцепите ленту крепления батареи и
снимите крышку батарейного отсека.

8.

Отсоедините минусовой вывод батареи,
открутив болт.

1. Зажимной болт

1. Крепление корпуса воздушного фильтра
2. Разъем датчика температуры воздуха

1

1

2

1. Перепускной воздушный шланг

1. Вентиляционный шланг картера

1. Крышка батарейного отсека
2. Лента крепления батареи

1

1

1

2

U8HGR2X0.book  Page 98  Wednesday, May 9, 2012  4:20 PM

Периодическое техническое обслуживание и регулировка

99

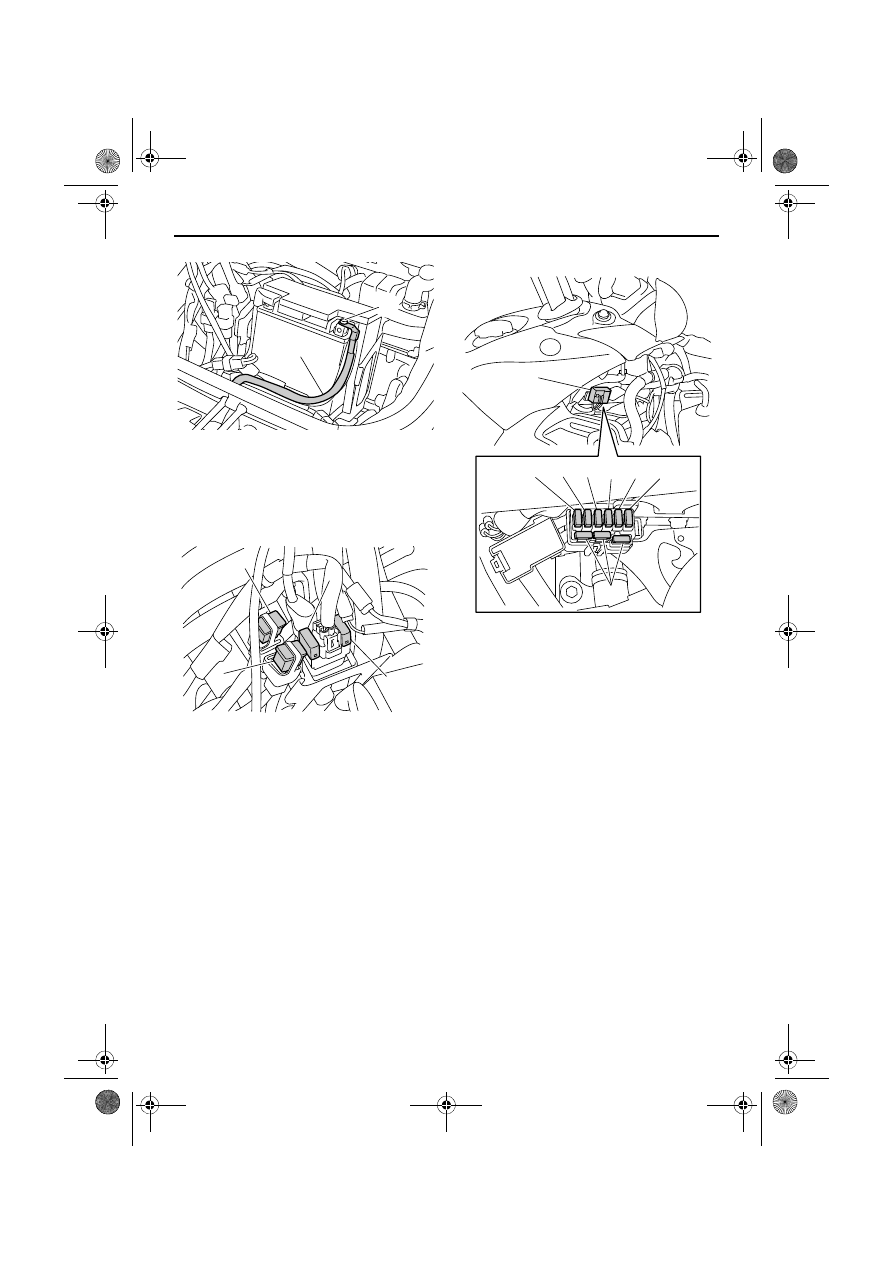

9.

Замените перегоревший предохранитель
новым, рассчитанным на
соответствующую амперную нагрузку.

1. Отрицательный провод аккумуляторной

батареи

2. Болт

1. Предохранитель системы впрыска топлива
2. Запасной предохранитель
3. Главный предохранитель
4. Предохранитель EPS

1

2

1

2

3

4

1. Коробка предохранителей
2. Предохранитель фары “HEAD”
3. Предохранитель цепи сигнальной системы

“SIG”

4. Предохранитель гнезда для подключения к

источнику постоянного тока “DC”

5. Предохранитель“S/H” (гнездо подключения

обогревателя защитной маски) (КАНАДЫ)

6. Предохранитель цепи зажигания “IGN”
7. Предохранитель вентилятора радиатора

“FAN”

8. Запасной предохранитель

1

2

3

4

5

6

7

8
