Периодическое техническое обслуживание и регулировка

84

4.

Удерживая регулировочный болт
натяжения цепи при помощи гаечного
ключа, заверните контргайку до
указанного значения момента затяжки.

5.

Установите на место правую крышку и
капот.

XSU13541

Тормоз и стояночный тормоз

ОСТОРОЖНО

XWS00440

●

Ощущение мягкости, “рыхлости”
действия рычага тормоза
свидетельствует о неисправности в
тормозной системе.

●

При обнаружении каких-либо
неисправностей в тормозной системе не
пользуйтесь снегоходом. Во время
движения может произойти отказ
тормоза, что может привести к аварии.
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра и
ремонта тормозной системы.

Проверьте работу тормоза, начав движение на
малой скорости. Если тормоз не обладает
надлежащей способностью к торможению,

проверьте его на износ и утечку тормозной
жидкости. (Дополнительную информацию см.
в следующем разделе.)

Проверка тормозных колодок

Проверьте тормозные колодки на износ в
соответствии с описанной ниже процедурой.
1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 65.)

3.

Проверьте тормозные колодки на износ.
Если износ колодок достиг предела,
обратитесь к дилеру фирмы Yamaha для
их замены.

4.

Установите на место правую крышку и
капот.

Проверка накладок стояночного
тормоза

Проверьте накладки стояночного тормоза на
износ в соответствии с описанной ниже
процедурой.
1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 65.)

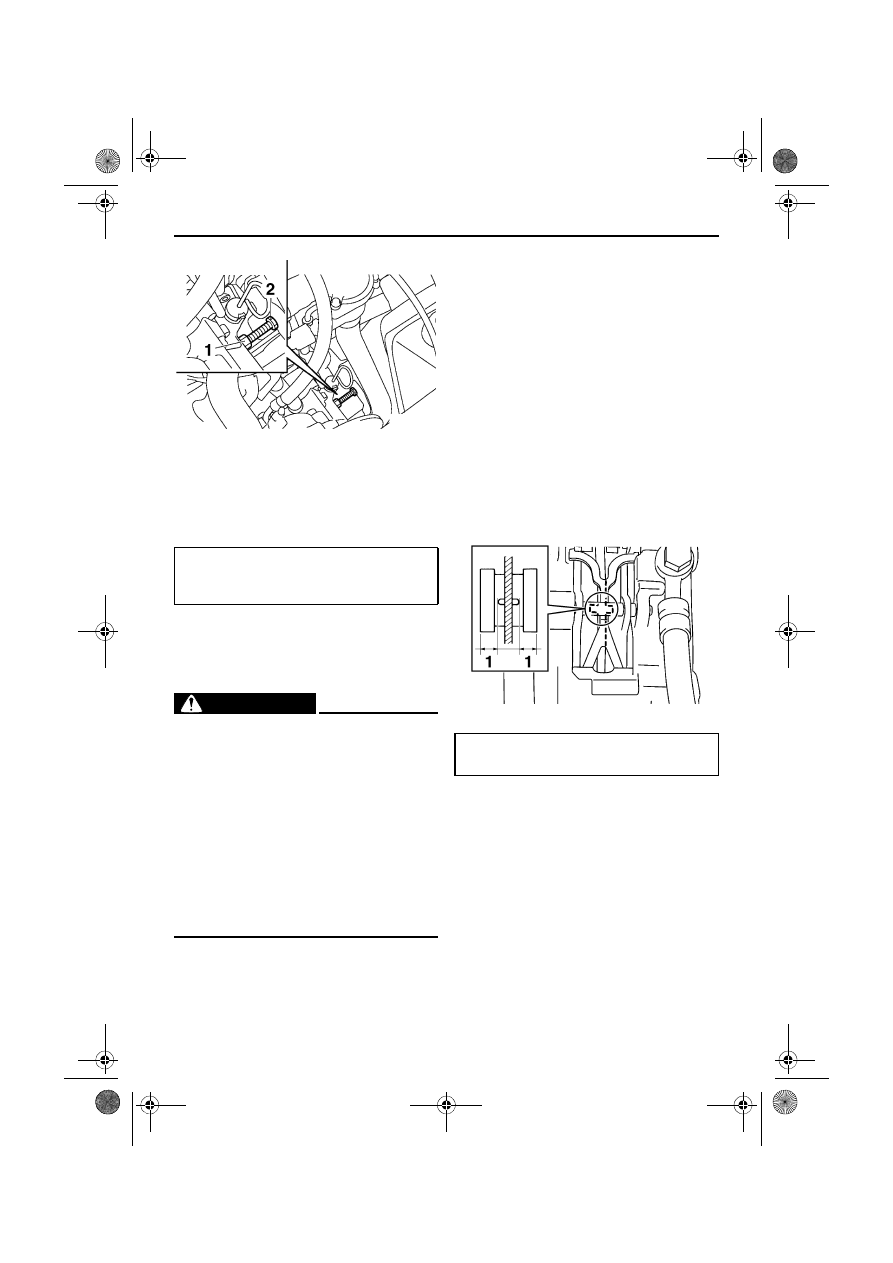

1. Контргайка
2. Регулировочный болт натяжения цепи

Крутящий момент затяжки:

Контргайка:

25 Нм (2.5 м·кгс, 18 фут·фунт силы)

1. Предел износа тормозных колодок

Предел износа тормозных колодок:

4.7 мм (0.19 дюйм)

U8HGR2X0.book  Page 84  Wednesday, May 9, 2012  4:20 PM

Периодическое техническое обслуживание и регулировка

85

2.

Проверьте накладки стояночного тормоза
на износ, измерив их толщину. Если износ
накладок достиг предела, обратитесь к
дилеру фирмы Yamaha для их замены.

3.

Установите на место правую крышку и
капот.

Чтобы отрегулировать стояночный тормоз
По мере износа накладок стояночного тормоза
может возникнуть необходимость в их
регулировке для обеспечения требуемой
тормозной характеристики.
1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 65.)

2.

Ослабьте контргайку и регулировочный
болт колодки стояночного тормоза.

3.

Ослабьте контргайку троса стояночного
тормоза.

4.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону, чтобы отрегулировать длину
троса.

5.

Затяните контргайку троса стояночного
тормоза.

6.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону для регулировки зазора между
колодками и тормозным диском.

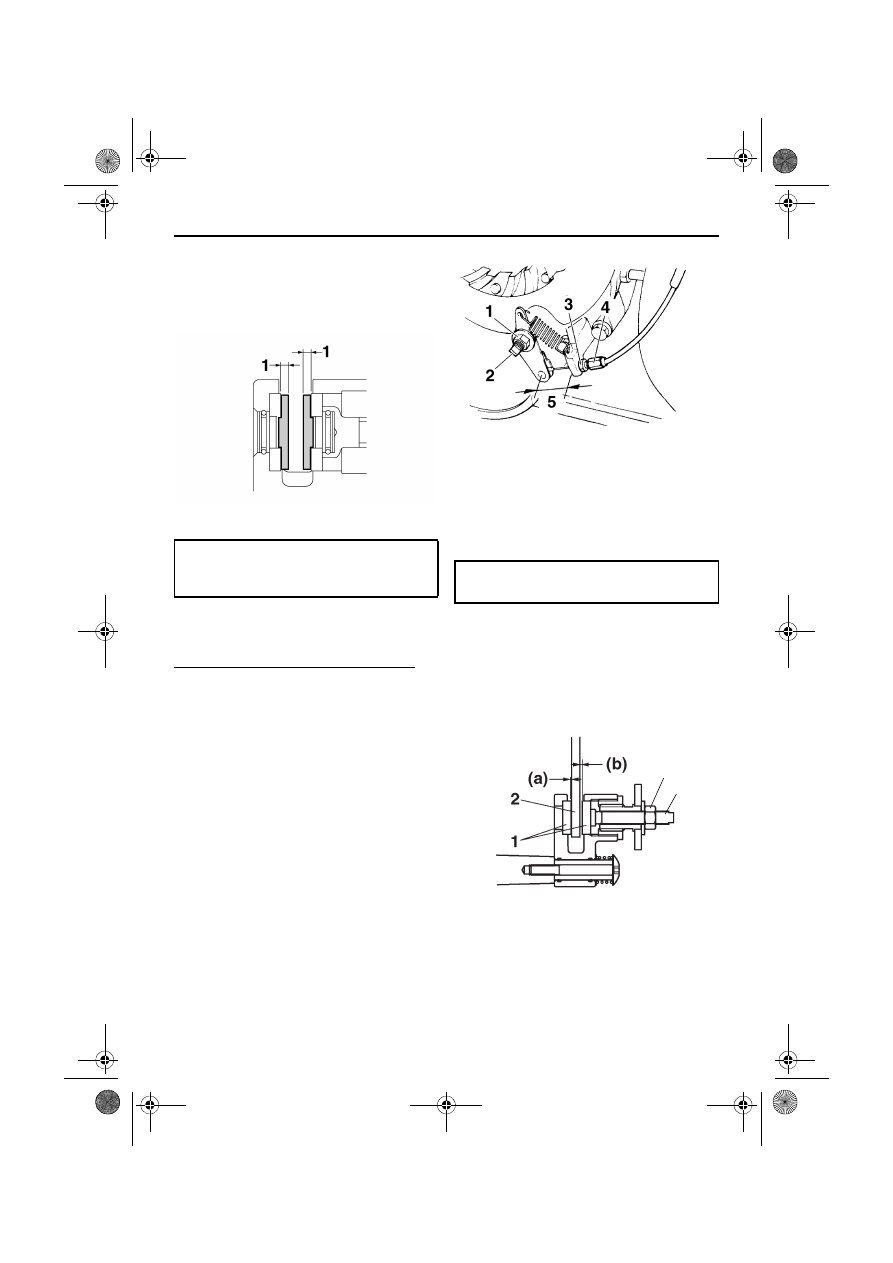

1. Предельный износ колодки стояночного

тормоза

Предельный износ колодки стояночного
тормоза:

1.2 мм (0.047 дюйм)

1. Контргайка регулировочного болта колодки

стояночного тормоза

2. Регулировочной болт колодки стояночного

тормоза

3. Контргайка троса стояночного тормоза
4. Регулировочный болт троса стояночного

тормоза

5. Длина троса стояночного тормоза

Длина троса стояночного тормоза:

43.5–46.5 мм (1.713–1.831 дюйм)

1. Колодка стояночного тормоза
2. Тормозной диск
3. Регулировочной болт колодки стояночного

тормоза

4. Контргайка регулировочного болта колодки

стояночного тормоза

4

3

U8HGR2X0.book  Page 85  Wednesday, May 9, 2012  4:20 PM

Периодическое техническое обслуживание и регулировка

86

7.

Затяните контргайку регулировочного
болта колодки стояночного тормоза.

8.

Установите на место правую крышку и
капот.

Проверка уровня тормозной жидкости

Перед началом движения следует убедиться,
что уровень тормозной жидкости выше метки
минимального уровня. Убедитесь, что
резервуар для тормозной жидкости полон. При
необходимости добавьте тормозную
жидкость.

ОСТОРОЖНО

XWS00820

Ненадлежащее обслуживание может
привести к выходу тормозной системы из
строя. Соблюдайте следующие правила
безопасности.

●

При недостаточном уровне тормозной
жидкости в тормозную систему может
попасть воздух, что может снизить ее
эффективность.

●

Очистите крышку наливной горловины
перед открытием. Используйте только
тормозную жидкость класса DOT 4,
хранящуюся в герметичном контейнере.

●

Используйте только специальную
тормозную жидкость; иначе могут быть
повреждены резиновые прокладки, что
может стать причиной появления утечки.

●

Доливать можно только тормозную
жидкость того же типа. При добавлении
тормозной жидкости, отличной от
тормозной жидкости класса DOT 4, может
произойти вредная химическая реакция.

●

Проследите, чтобы во время добавления
тормозной жидкости в резервуар не
попала вода. Наличие воды в тормозной
жидкости существенно снижает точку
кипения жидкости и может привести к
образованию паровой пробки.

ВНИМАНИЕ

XCS01050

Тормозная жидкость может повредить
окрашенные поверхности или
пластмассовые детали. Разлитую жидкость
следует немедленно удалить.

Поскольку тормозные накладки
изнашиваются, уровень тормозной жидкости
постепенно снижается. Низкий уровень
тормозной жидкости может означать, что
тормозные накладки изношены и/или имеется
утечка в тормозной системе; поэтому следует
проверять степень изношенности тормозных
накладок и наличие утечки в тормозной
системе. Если уровень тормозной жидкости
резко снизился, перед поездкой следует
обратиться к дилеру фирмы Yamaha для
выявления причин.

Зазор между колодкой стояночного

тормоза и тормозным диском (a) + (b):

1.5–2.0 мм (0.059–0.079 дюйм)

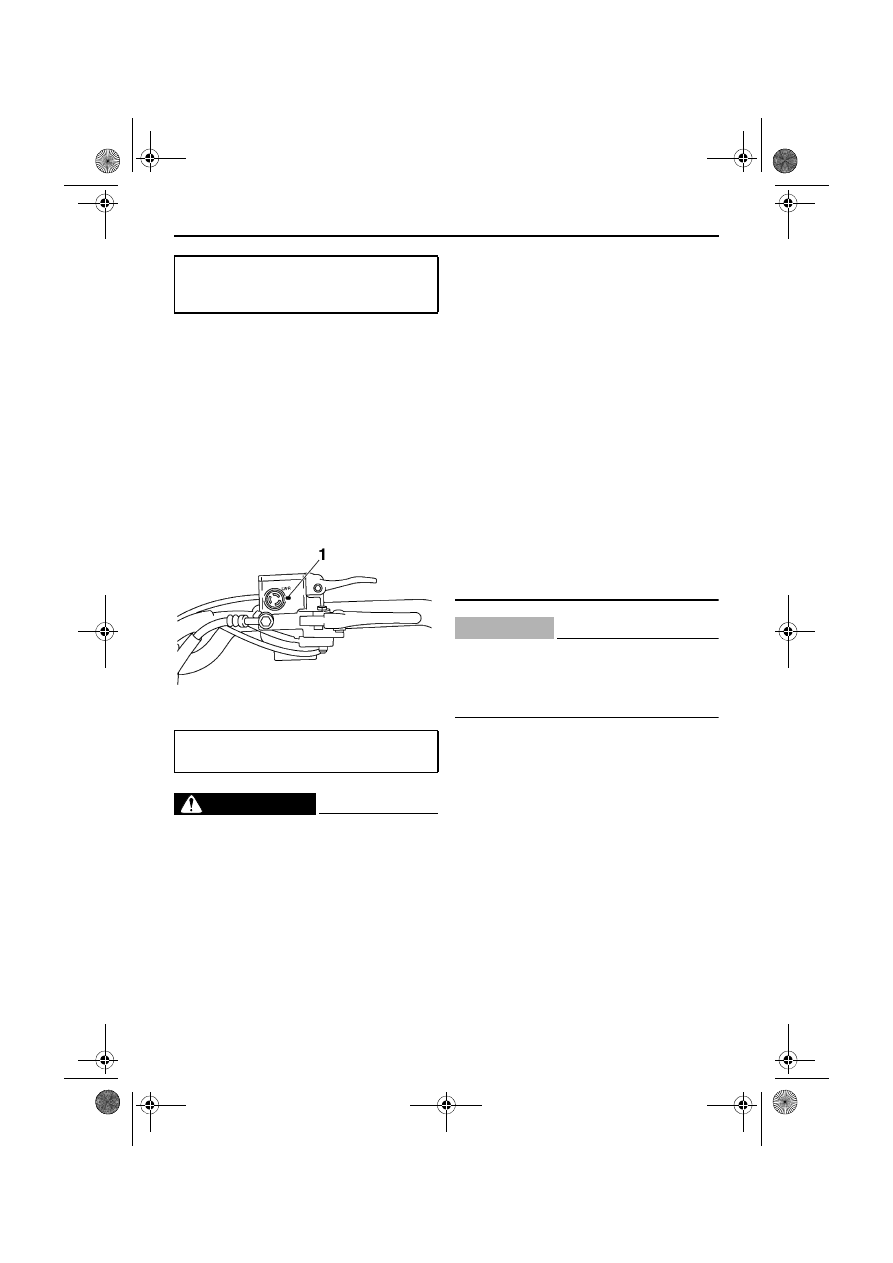

1. Минимально допустимый уровень

Предусмотренная тормозная жидкость:

DOT 4

U8HGR2X0.book  Page 86  Wednesday, May 9, 2012  4:20 PM

Периодическое техническое обслуживание и регулировка

87

Замена тормозной жидкости

ОСТОРОЖНО

XWS00471

Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.

Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.

●

Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта

●

Тормозной шланг

XSU14270

Обратная ведущая звездочка

Проверьте обратную ведущую звездочку на
отсутствие износа и повреждений. В случае
необходимости замените.

Определение степени износа ведущей
звездочки

Измерьте ширину зубца ведущей звездочки на
измерительной линии (см. рисунок). Если
ширина зубца 13 мм (0.51 дюйма) или менее,
замените ведущую звездочку.

XSU12144

Лыжи и полозья

Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.

ВНИМАНИЕ

XCS00560

Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не

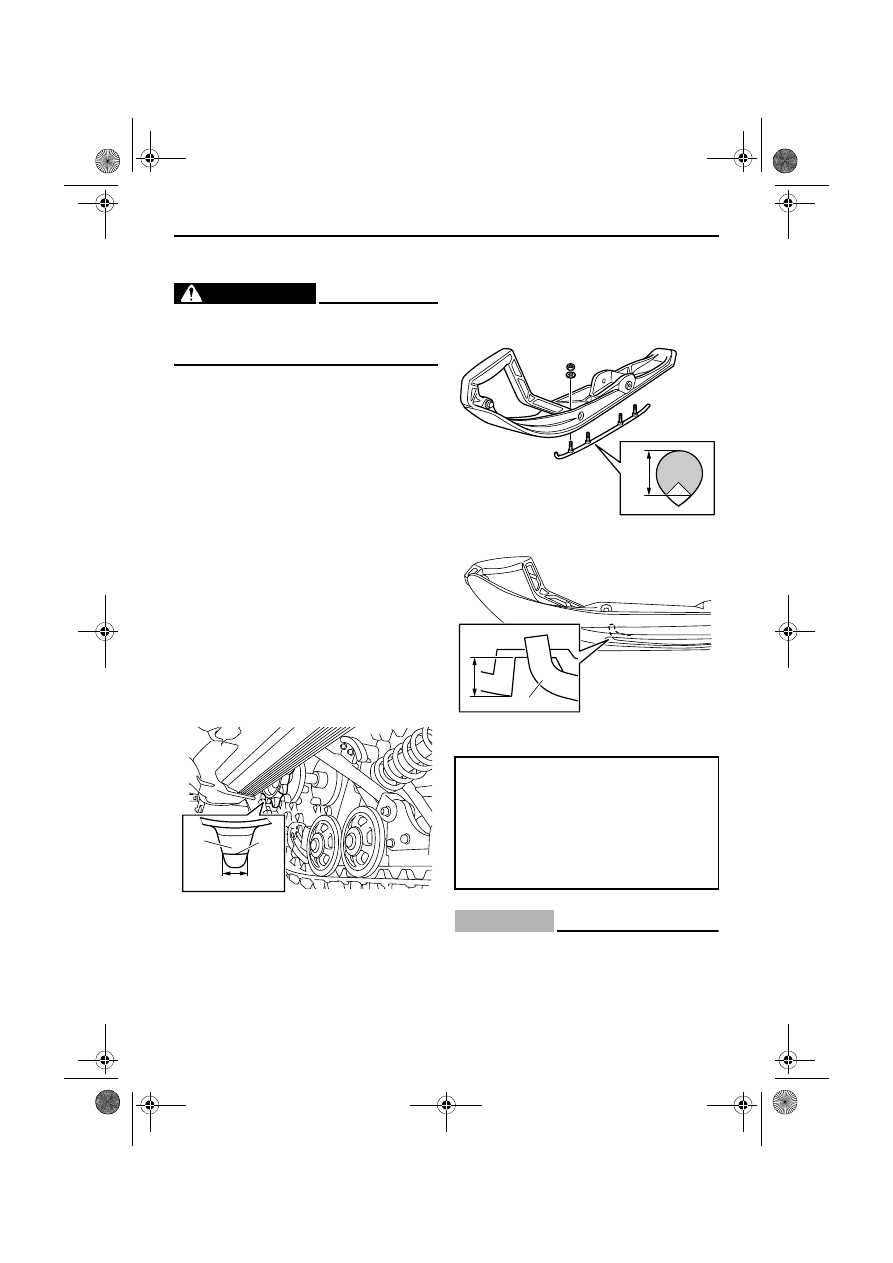

1. Зубец ведущей звездочки
2. Измерительная линия
3. Ширина зубца ведущей звездочки

1

2

3

1. Предел износа полозьев

1. Предел износа лыжи
2. Полоз

Предел износа полозьев:

8.0 мм (0.31 дюйм)

Предел износа лыжи:

RX10P 13.0 мм (0.51 дюйм)
RX10PS 13.0 мм (0.51 дюйм)

RX10PXT 13.0 мм (0.51 дюйм) (CAN)

RX10PXT 24.0 мм (0.94 дюйм)
(FIN)(RUS)(SWE)

1

1

2
