Контрольные функции

28

XSU12562

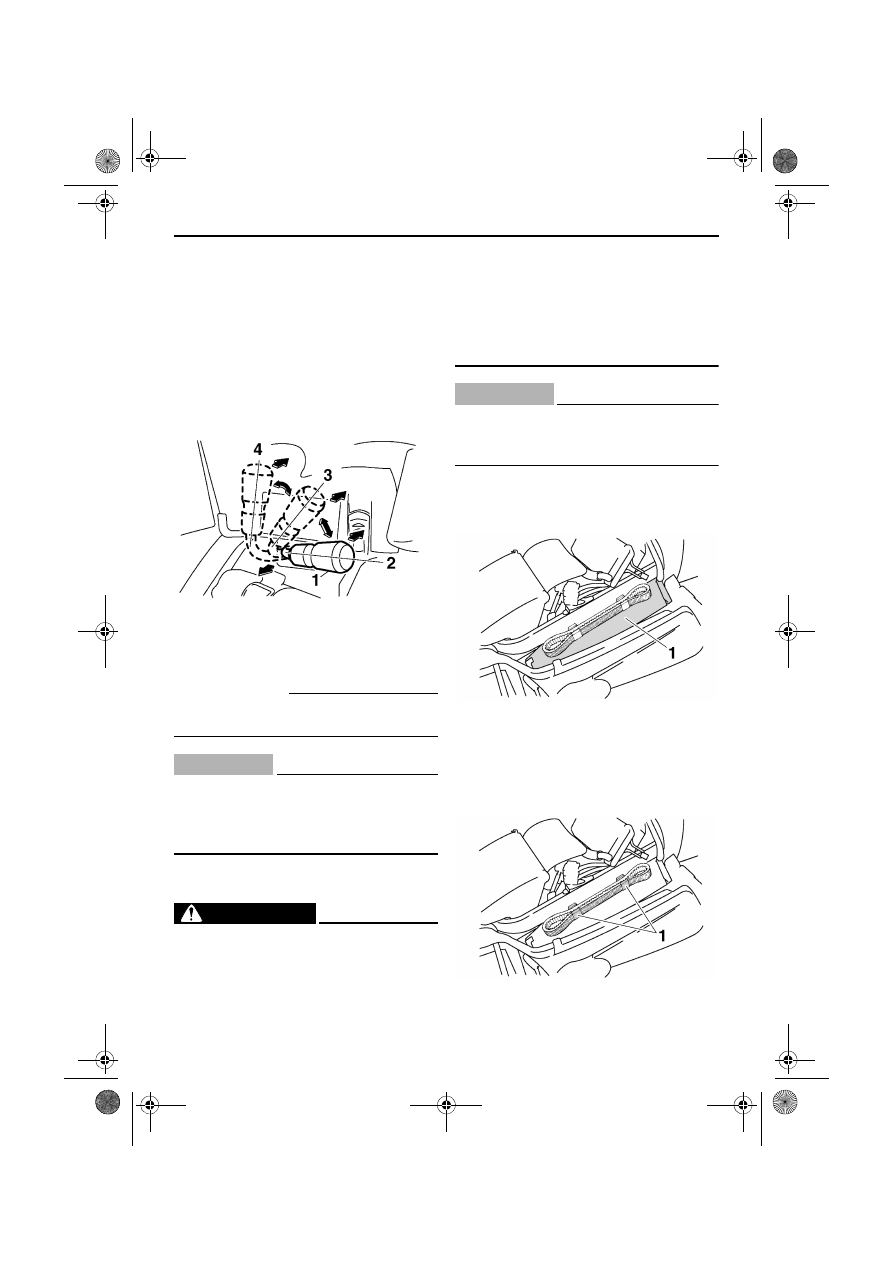

Рычаг переключения передач

Рычаг переключения передач предназначен
для переключения снегохода в режимы
переднего хода, заднего хода или тихого хода.
После полной остановки снегохода потяните
рычаг переключения передач, поверните его в
нужное положение (“D” — вперед, “R” —
назад или “L” — тихий ход), а затем
отпустите.

ПРИМЕЧАНИЕ

Рычаг переключения передач должен
полностью повернуться в нужное положение.

ВНИМАНИЕ

XCS00072

Не переключайте рычаг переключения
передач во время движения снегохода, в
противном случае может быть повреждена
цепь привода.

XSU10753

Кожух привода

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

●

Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00830

Никогда не включайте двигатель, если снят
клиновой ремень. При этом могут быть
повреждены детали сцепления.

Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.

XSU10761

Держатель клинового ремня

Возите с собой запасной клиновый ремень для
замены в экстренном случае, закрепив его в
соответствующем держателе.

1. Рычаг переключения передач
2. “D” Передний ход (вперед)
3. “R” Задний ход
4. “L” Тихий ход (вперед)

1. Кожух привода

1. Держатель клинового ремня

U8JER0X0.book  Page 28  Thursday, April 5, 2012  1:56 PM

Контрольные функции

29

ВНИМАНИЕ

XCS00180

Следите, чтобы ремень был надежно
закреплен в держателе.

XSU10780

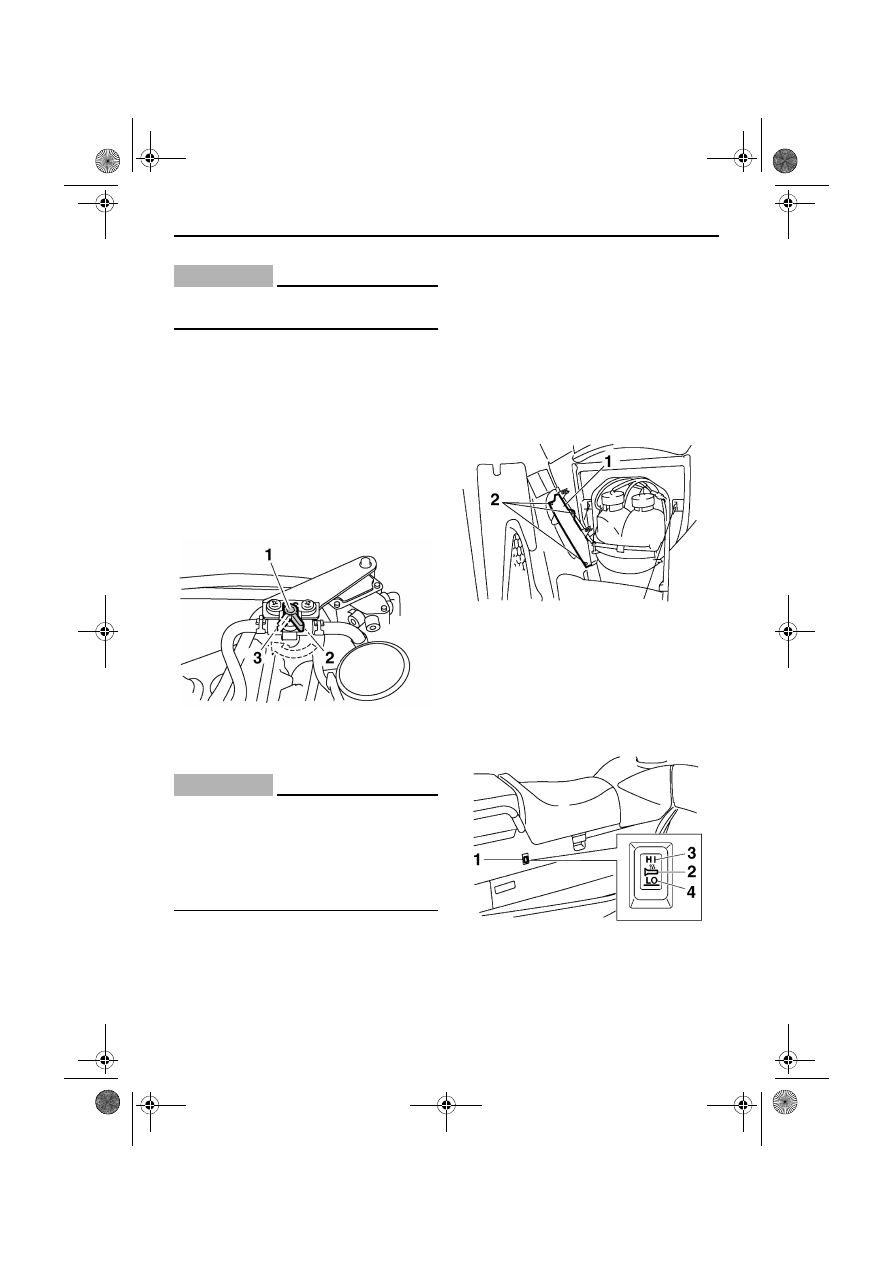

Регулятор обогрева
карбюратора

Регулятор обогрева карбюратора управляет
расходом охлаждающей жидкости,
протекающей через корпус карбюратора.
Следите за тем, чтобы рычаг находился в
положении “ON” (вкл.) для обеспечения
потока охлаждающей жидкости и обогрева
карбюратора при температуре воздуха ниже 0
°C (32 °F).

ВНИМАНИЕ

XCS00200

При вождении снегохода при температуре
выше 0 °C (32 °F) установите регулятор
обогрева карбюратора в положение “OFF”
(выкл.), чтобы остановить подачу
охлаждающей жидкости, так как в обогреве
карбюратора нет необходимости.

XSU14350

Вентиляционные решетки

Данный снегоход оборудован
вентиляционными решетками,
расположенными на капоте и передней
нижней крышке.

На левой верхней вентиляционной решетке
имеется стальная крышка, которую можно
установить или снять в зависимости от
условий движения. При эксплуатации
снегохода в областях с температурой
окружающего воздуха около 5 °C (41.5 °F) или
более стальную крышку можно снять. Для
этого необходимо выкрутить винты. Прежде,
чем снимать стальную крышку, обратитесь к
дилеру фирмы Yamaha.

XSU10681

Переключатель обогрева
рукояток для пассажира

C помощью этого переключателя происходит
управление электрообогревом рукояток для
пассажира.

1. Регулятор обогрева карбюратора
2. Положение “ON” (открыто)
3. Положение “OFF” (закрыто)

1. Стальная крышка
2. Винт

1. Переключатель обогрева рукояток для

пассажира

2. Выкл.
3. “HI” (дальний)
4. “LO” (ближний)

U8JER0X0.book  Page 29  Thursday, April 5, 2012  1:56 PM

Контрольные функции

30

XSU10831

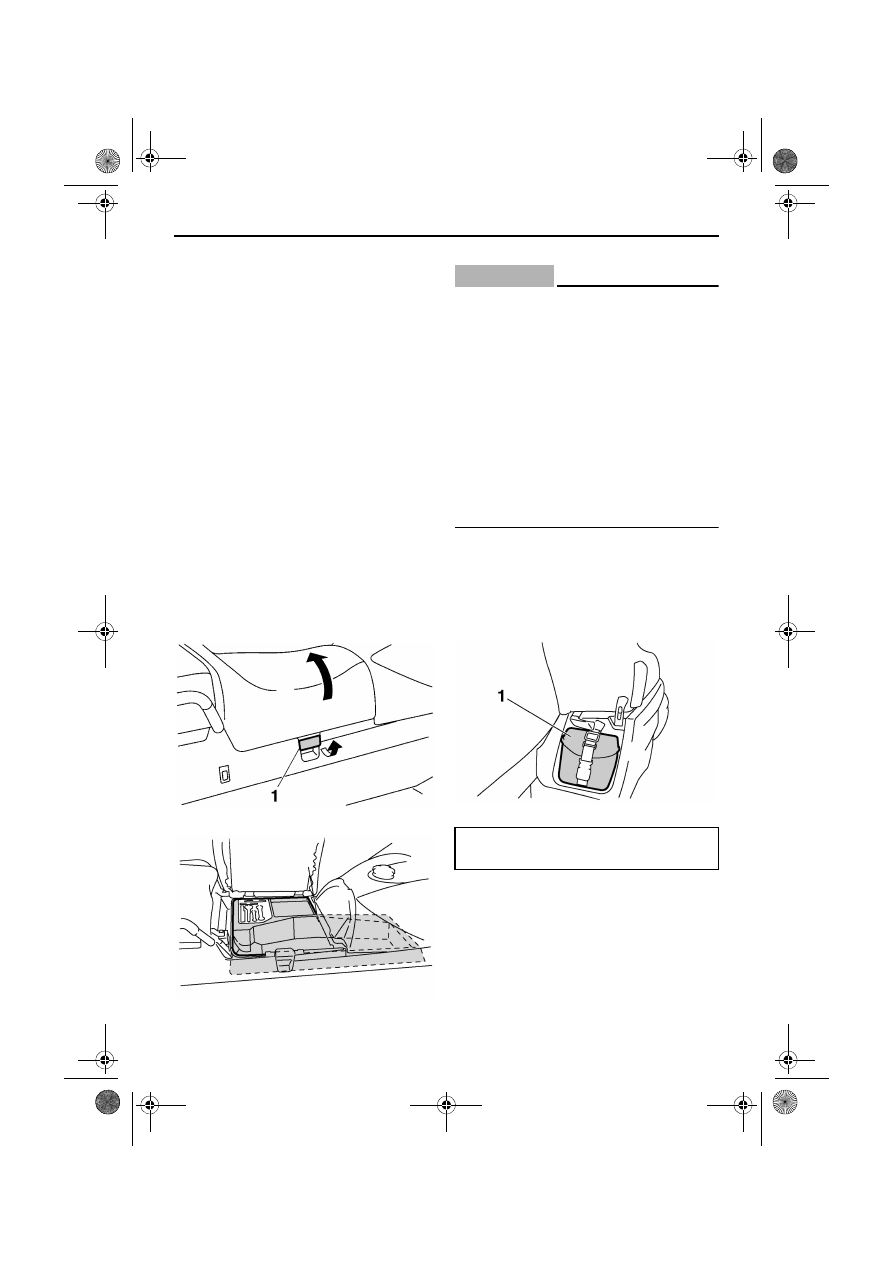

Места для хранения багажа

Данный снегоход оборудован багажным
отсеком, дополнительным местом для багажа,
сумками для багажа и задним багажником.

Багажный отсек

Багажный отсек расположен под сиденьем
водителя.
Багажный отсек предназначен для хранения
инструмента, запасных частей и других
мелких предметов. Багажный отсек находится
под топливным баком, поэтому также
используется для хранения больших
предметов, таких как инструменты.
Чтобы поднять сиденье водителя, расцепите
замок сиденья и затем медленно поднимите
сиденье до упора.
Чтобы закрыть сиденье, медленно опустите
его в изначальное положение, а затем нажмите
правую сторону сиденья, для того, чтобы
зафиксировать положение.

ВНИМАНИЕ

XCS00220

●

Не помещайте острые предметы в
багажный отсек. Может произойти
утечка топлива, если топливный бак
поврежден.

●

Во время или сразу же после
эксплуатации снегохода днище багажного
отсека может быть горячим. При
чрезмерном нагревании, это может
привести к ожогам. Кроме того, высокая
температура в багажном отсеке может
повлиять на качество пищевых
продуктов, а также деформировать и
обесцветить пластиковые предметы.

Сумки для багажа

Сумки для багажа находятся над опорой для
ног.
Храните в сумках для багажа запасные части и
другие мелкие предметы.

Дополнительное место для багажа и
задний багажник

Дополнительное место для багажа и задний
багажник расположены в задней части
снегохода.

1. Замок сиденья

1. Сумка для багажа

Максимальная нагрузка:

0.3 кг (0.7 фунтов)

U8JER0X0.book  Page 30  Thursday, April 5, 2012  1:56 PM

Контрольные функции

31

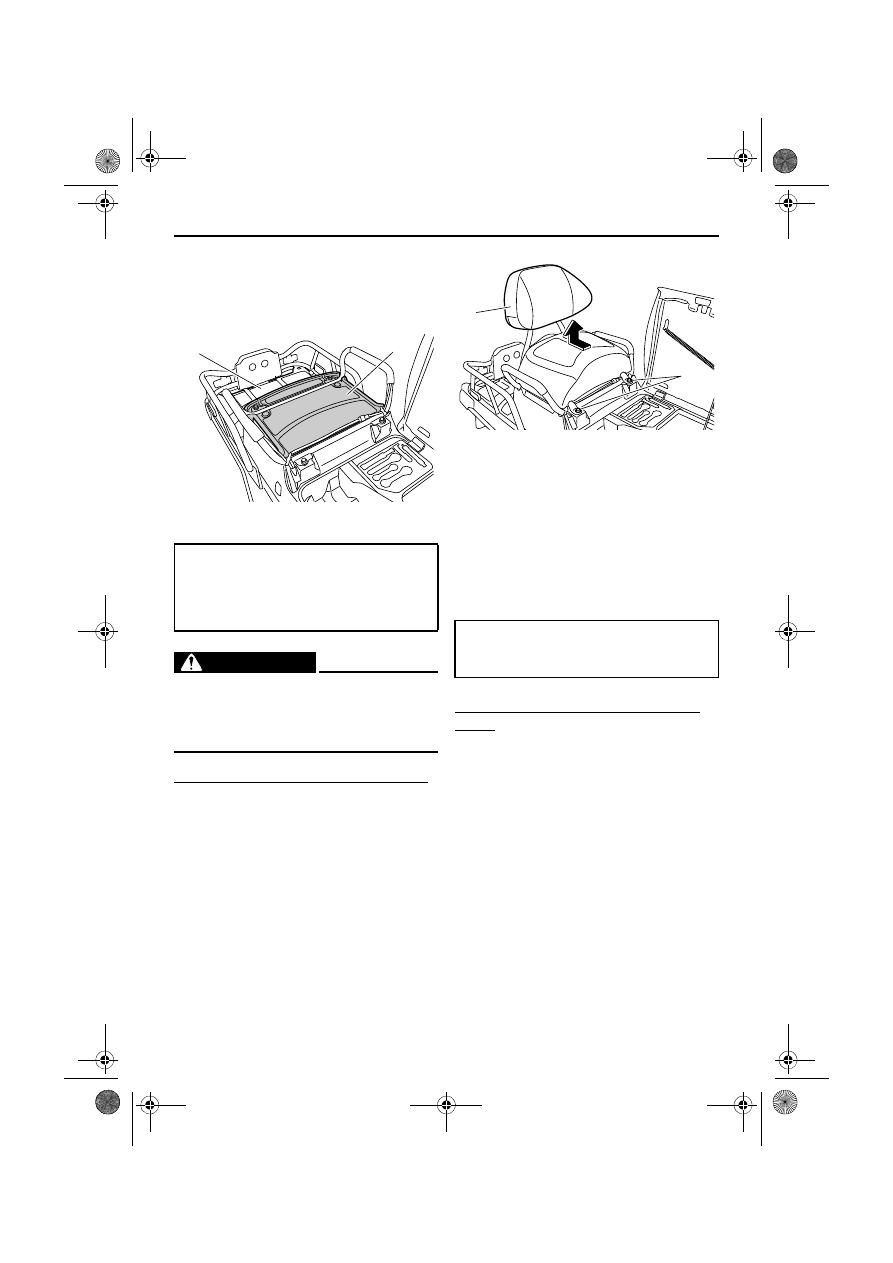

Дополнительное место для багажа
расположено под пассажирским сиденьем и
используется только тогда, когда сиденье и
спинка сняты.

ОСТОРОЖНО

XWS00140

Не поднимайте снегоход за задний
багажник. Снегоход может упасть, что
может стать причиной серьезной травмы
или гибели.

Чтобы снять пассажирское сиденье и спинку
1.

Откройте сиденье водителя.
(Дополнительную информацию см. в
разделе “Багажный отсек”.)

2.

Снимите болты сиденья пассажира,
немного потяните пассажирское сиденье и
спинку назад, а затем, чтобы снять,
поднимите их вертикально вверх.

3.

Вставьте болты сиденья пассажира и
затяните их с указанным крутящим
моментом. ВНИМАНИЕ: Не
нагружайте дополнительное место для
багажа слишком сильно. При этом груз
не должен выступать за края
дополнительного места для багажа.



[XCS00211]

Чтобы установить пассажирское сиденье и
спинку
1.

Откройте сиденье водителя.
(Дополнительную информацию см. в
разделе “Багажный отсек”.)

2.

Снимите болты сиденья пассажира,
вставьте крюки в нижней части сиденья
пассажира и спинки в пазы места заднего
багажника, а затем сместите сиденье и
спинку вперед. ВНИМАНИЕ:
Убедитесь, что при установке
пассажирского сиденья и спинки не
защемлен жгут проводов.

 [XCS00231]

1. Дополнительное место для багажа
2. Задний багажник

Максимальная нагрузка:

Дополнительное место для багажа:

5 кг (11 фунтов)

Задний багажник:

20 кг (44 фунтов)

2

1

1. Болт пассажирского сиденья
2. Пассажирское сиденье и спинка

Крутящие моменты затяжки сиденья

пассажира:

48 Нм (4.8 м·кгс, 35 фут·фунт силы)

1

2
