Snowmobile Arctic Cat (2007 year). Manual - part 98

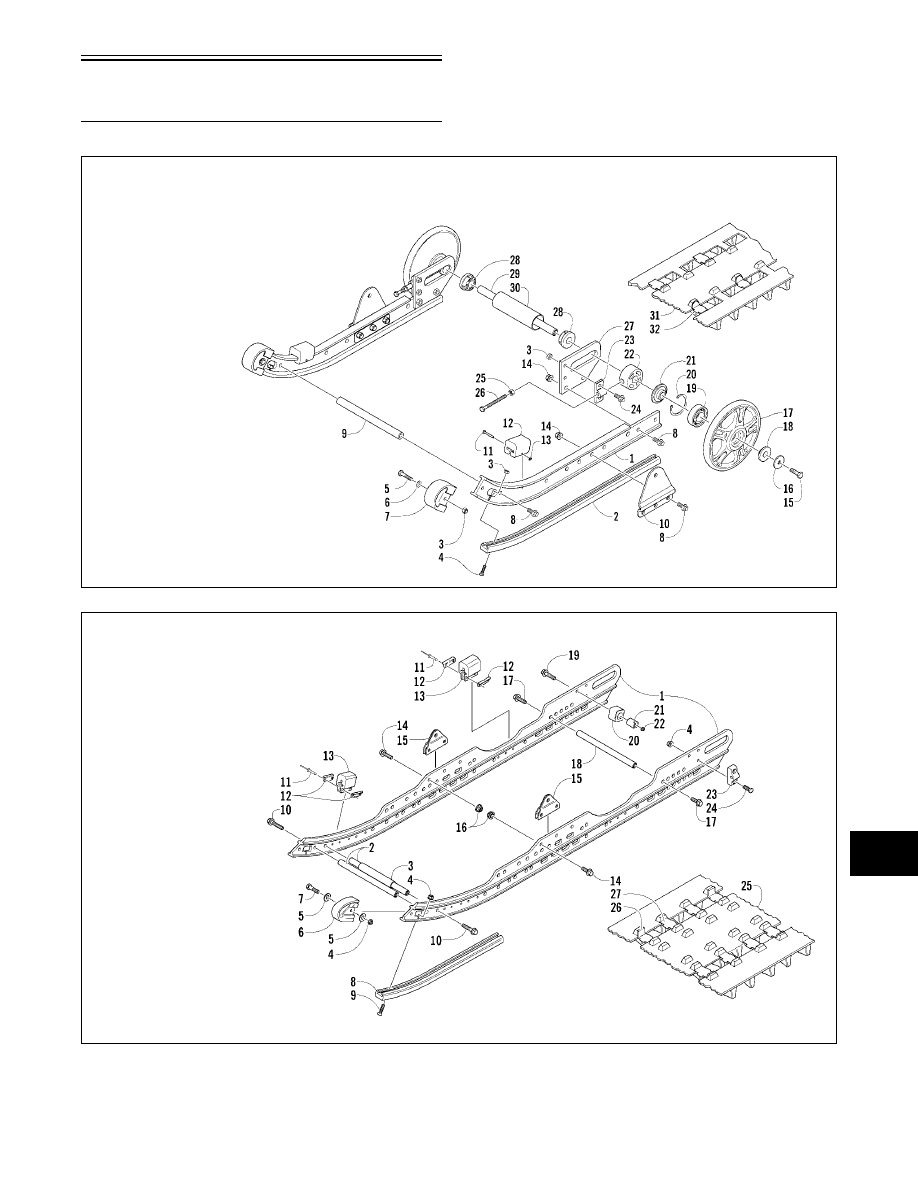

9-7

9

Slide Rail/Articulating

Skid Frame Schematics

0740-321

0741-027

KEY

1. Formed Rail

2. Wear Strip

3. Lock Nut

4. Machine Screw

5. Cap Screw

6. Washer

7. End Cap

8. Cap Screw

9. Crossbrace Axle

10. Bracket

11. Solid Rivet

12. Pad

13. Push Nut

14. Lock Nut

15. Cap Screw

16. Washer

17. Idler Wheel

18. Insert

19. Bearing

20. Retaining Ring

21. Insert

22. Bushing

23. Track Adjuster

24. Cap Screw

25. Nut

26. Cap Screw

27. Axle Housing

28. Bushing

29. Axle

30. Spacer

31. Track Assy

32. Guide Clip

Style A

KEY

1. Formed Rail

2. Support

3. Spacer

4. Lock Nut

5. Washer

6. End Cap

7. Cap Screw

8. Wear Strip

9. Machine Screw

10. Cap Screw

11. Rivet

12. Bracket

13. Shock Pad

14. Cap Screw

15. Mounting Bracket

16. Lock Nut

17. Cap Screw

18. Axle

19. Cap Screw

20. Coupler Block

21. Bushing

22. Lock Nut

23. Track Adjuster

24. Cap Screw

25. Track Assy

26. Wear Clip

27. Guide Clip

Style B

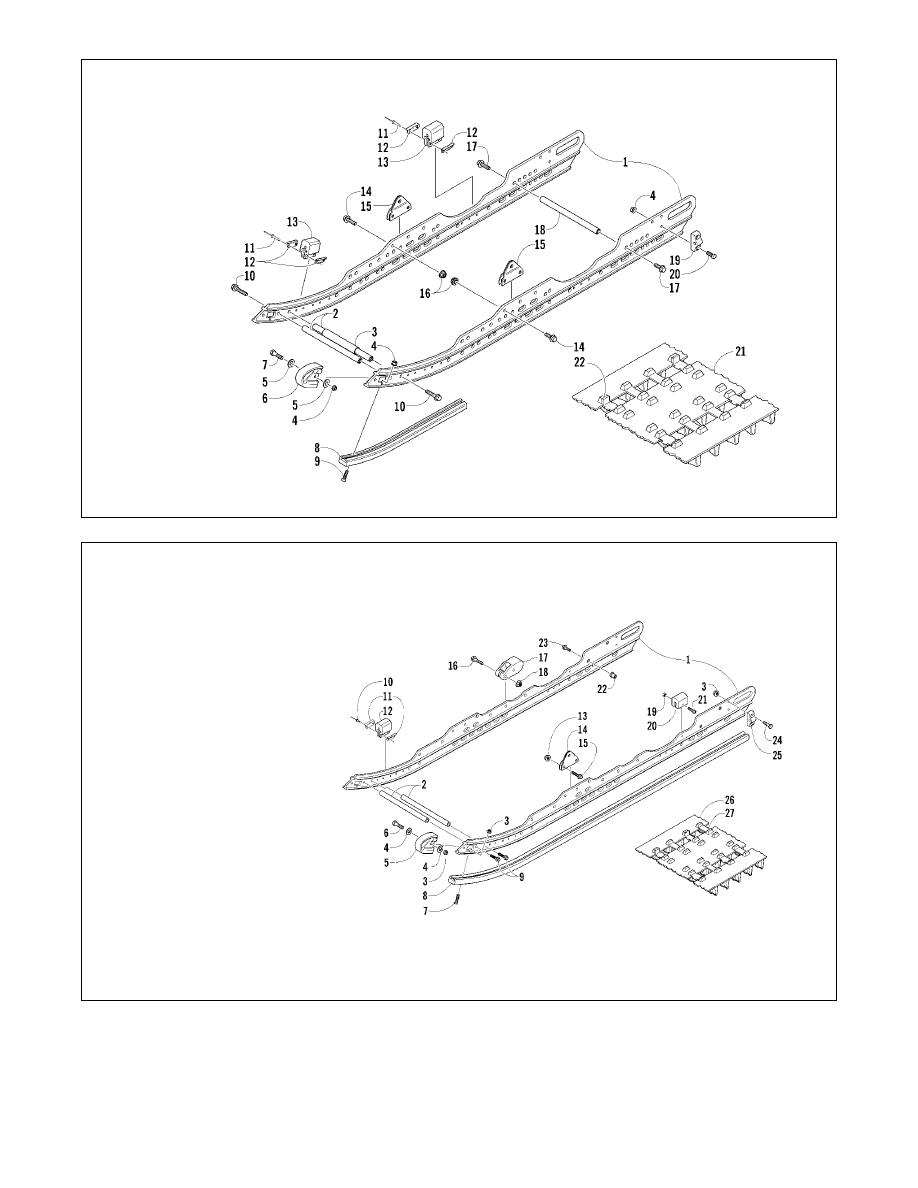

9-8

0741-188

0741-072

KEY

1. Formed Rail

2. Support

3. Spacer

4. Lock Nut

5. Washer

6. End Cap

7. Cap Screw

8. Wear Strip

9. Machine Screw

10. Cap Screw

11. Rivet

12. Bracket

13. Pad

14. Cap Screw

15. Bracket

16. Lock Nut

17. Cap Screw

18. Axle

19. Adjuster

20. Cap Screw

21. Track Assy

22. Guide Clip

Style C

KEY

1. Formed Rail

2. Support

3. Lock Nut

4. Washer

5. End Cap

6. Cap Screw

7. Machine Screw

8. Wear Strip

9. Cap Screw

10. Rivet

11. Retaining Bracket

12. Pad

13. Lock Nut

14. Mounting Bracket

15. Cap Screw

16. Cap Screw

17. Spring Tension Block

18. Lock Nut

19. Lock Nut

20. Pad

21. Screw

22. Rear Arm Stop

23. Cap Screw

24. Cap Screw

25. Adjuster

26. Track Assy

27. Guide Clip

Style D

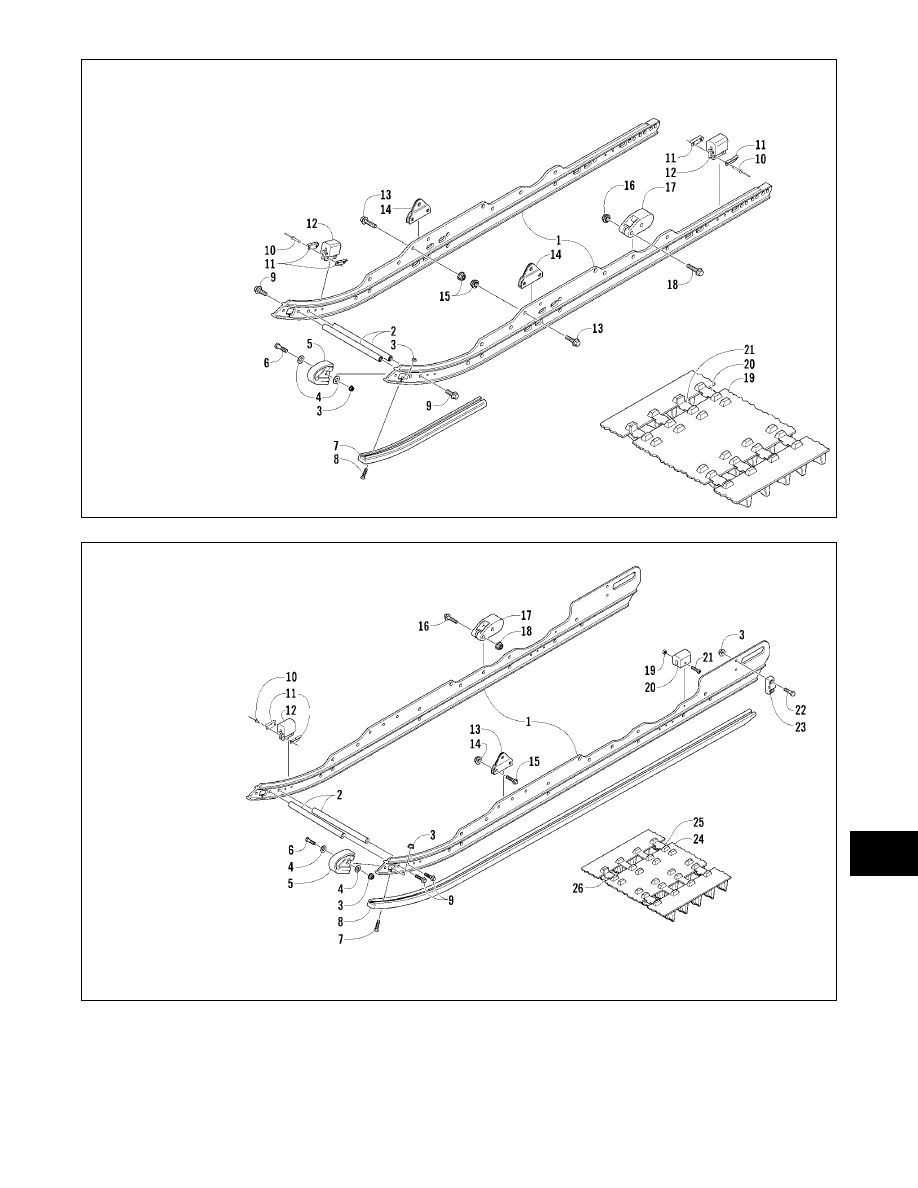

9-9

9

0741-860

0741-811

KEY

1. Formed Rail

2. Support

3. Lock Nut

4. Washer

5. End Cap

6. Cap Screw

7. Wear Strip

8. Machine Screw

9. Cap Screw

10. Rivet

11. Retaining Bracket

12. Pad

13. Cap Screw

14. Mounting Bracket

15. Lock Nut

16. Lock Nut

17. Spring Tension Block

18. Cap Screw

19. Track Assy

20. Wear Clip

21. Guide Clip

Style E

KEY

1. Formed Rail

2. Support

3. Lock Nut

4. Washer

5. End Cap

6. Cap Screw

7. Machine Screw

8. Wear Strip

9. Cap Screw

10. Rivet

11. Bracket

12. Pad

13. Bracket

14. Lock Nut

15. Cap Screw

16. Cap Screw

17. Spring Tension Block

18. Lock Nut

19. Lock Nut

20. Pad

21. Machine Screw

22. Cap Screw

23. Adjuster

24. Track Assy

25. Wear Clip

26. Guide Clip

Style F

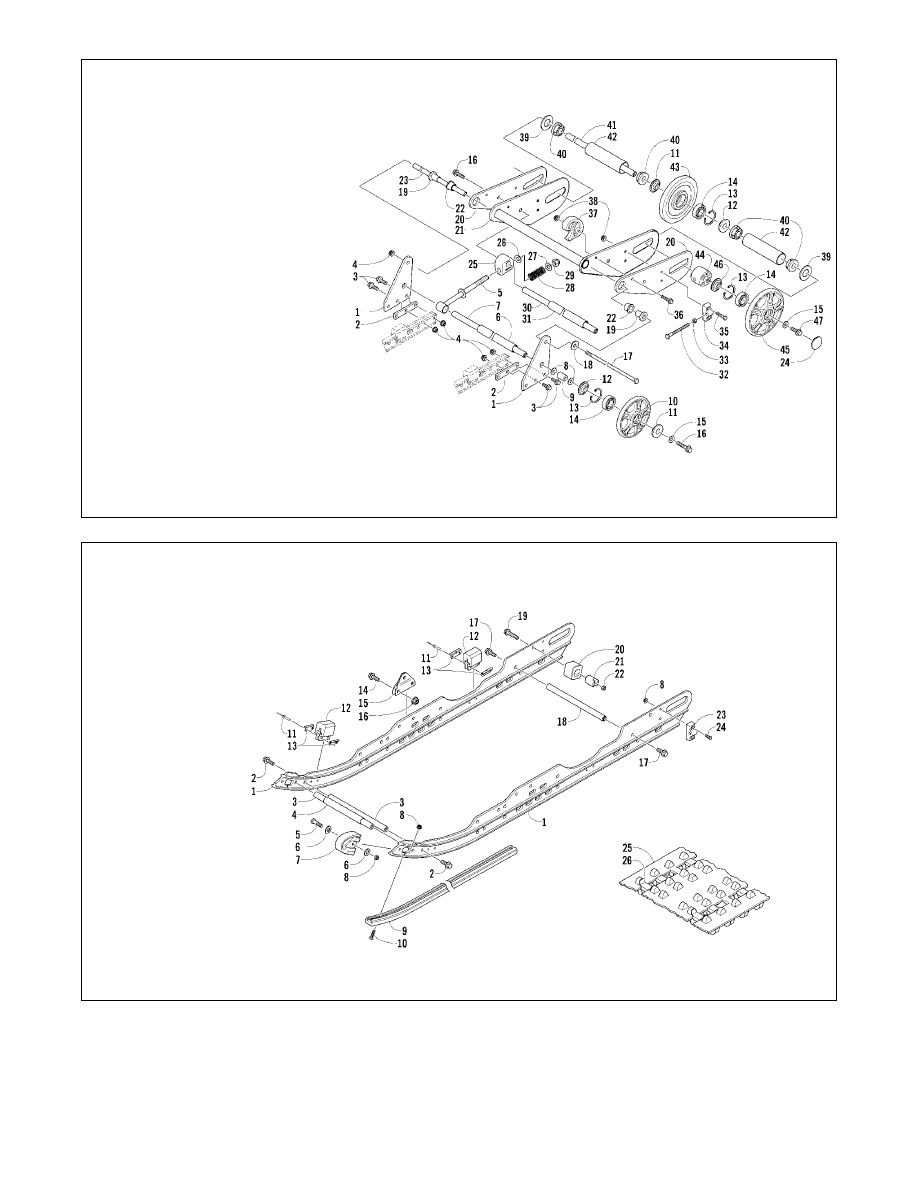

9-10

0741-862

0741-348

KEY

1. Mounting Bracket

2. Spacer

3. Cap Screw

4. Lock Nut

5. Bracket

6. Axle Tube

7. Axle

8. Washer

9. Axle

10. Idler Wheel

11. Insert

12. Insert

13. Retaining Ring

14. Bearing

15. Washer

16. Cap Screw

17. Cap Screw

18. Washer

19. Axle

20. Bracket

21. Arm

22. Bushing

23. Axle

24. Cap

25. Slide Block

26. Washer

27. Washer

28. Spring

29. Lock Nut

30. Axle

31. Spacer

32. Cap Screw

33. Nut

34. Adjuster

35. Cap Screw

36. Cap Screw

37. Bumper

38. Lock Nut

39. Washer

40. Bushing

41. Axle

42. Spacer

43. Idler Wheel

44. Bushing

45. Idler Wheel

46. Insert

47. Cap Screw

Style G

KEY

1. Formed Rail

2. Cap Screw

3. Inner Axle

4. Spacer

5. Cap Screw

6. Washer

7. End Cap

8. Lock Nut

9. Wear Strip

10. Machine Screw

11. Rivet

12. Pad

13. Bracket

14. Cap Screw

15. Mounting Bracket

16. Lock Nut

17. Cap Screw

18. Axle

19. Cap Screw

20. Coupler Block

21. Bushing

22. Lock Nut

23. Adjuster

24. Cap Screw

25. Track Assy

26. Guide Clip

Style H
