ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

15,16

13,21,22

mmo2 013 -004 -012_a

ТИПОВОЙ ВАРИАНТ — МОДЕЛИ MX Z И RENEGADE

mmo2 013 -004 -009_a

МОДЕЛИ SUMMIT

mmo2 013 -004 -010_a

ТИПОВОЙ ВАРИАНТ — МОДЕЛИ MX Z И RENEGADE

mmo2 008 -003 -069_g

НЕКОТОРЫЕ МОДЕЛИ ДЛЯ ЕВРОПЕЙСКОГО
РЫНКА

1) Руль

Руль предназначен для управления курсом
снегохода. Когда Вы поворачиваете руль
вправо или влево, в ту же сторону повора-
чиваются и лыжи, соответственно, повора-
чивая Вашу машину.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

2) Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располагается
на правой стороне руля.
Управление рычагом осуществляется боль-
шим пальцем. Нажатие на рычаг дроссель-
ной заслонки приводит к увеличению обо-
ротов двигателя. При полном отпускании
рычага дроссельной заслонки двигатель
автоматически переходит в режим холосто-
го хода.

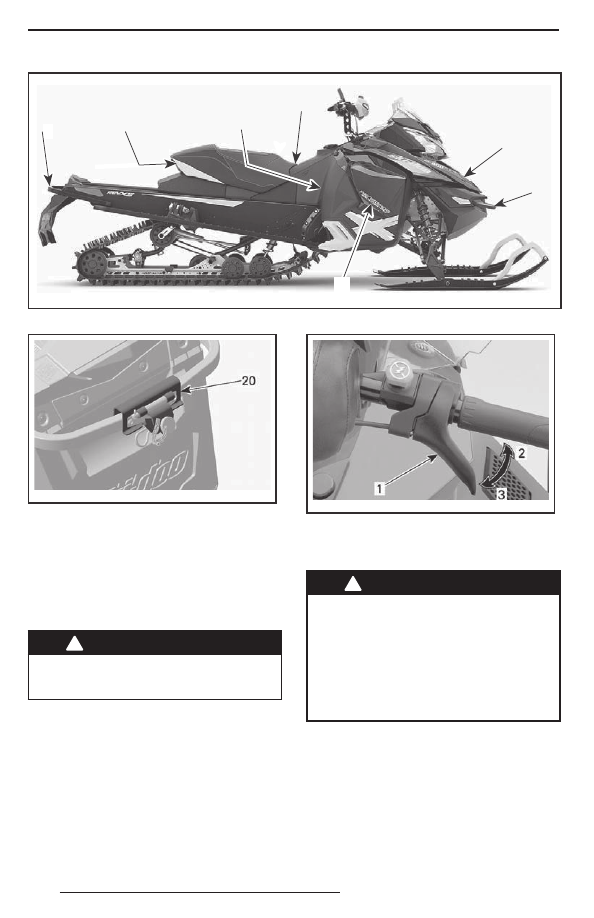

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

ПРЕДОСТЕРЕЖЕНИЕ

Пере д пус ком д в иг а т е л я про -

в е р ьт е р а б о т у р ы ч а г а д р о с -

сельной заслонки. Рычаг, отпу-

щенный после нажатия, должен

самостоятельно возвращаться

в исходное положение. Эксплуа-

тация снегохода с неисправным

механизмом привода дросселя

категорически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой сто-
роне руля.
Нажатие на рычаг приводит в действие тор-
мозной механизм. При отпускании рычаг ав-
томатически возвращается в исходное поло-
жение. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

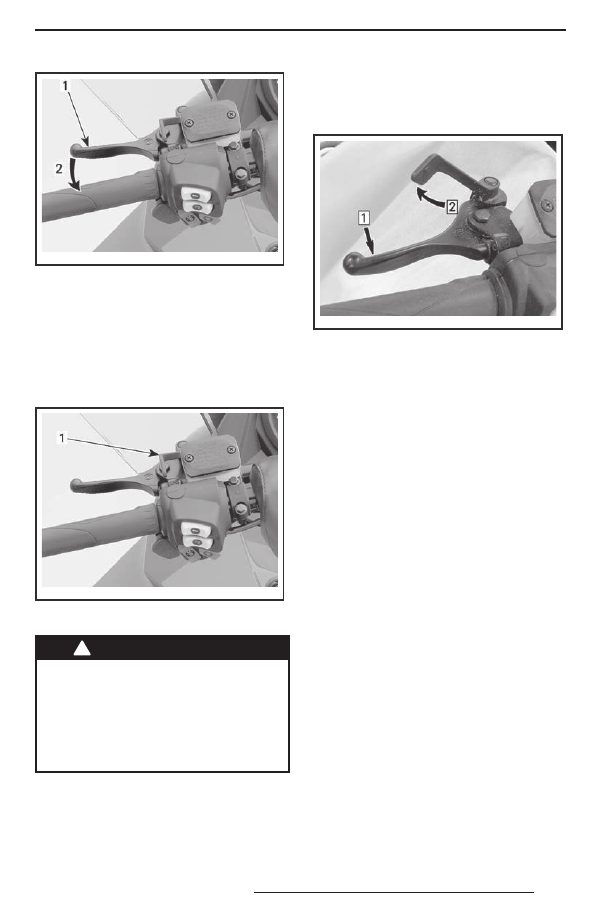

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен
слева на руле.
Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. Продолжительное дви-

жение на снегоходе с нажатым

рычагом тормоза может стать

причиной повреждения тормоз-

ной системы, потери тормозного

эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его,
как указано ниже, с помощью блокировочно-
го рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирующий
рычаг автоматически вернётся в исходное
положение Перед началом движения не за-
бывайте полностью отключать стояночный
тормоз.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство) рас-
полагается на правой стороне консоли.
Чтобы обеспечить возможность эксплуата-
ции снегохода, необходимо надеть колпачок
шнура безопасности на контактное устрой-
ство.
ПРИМЕЧАНИЕ: Если запрограммирован-
ный ключ DESS (колпачок шнура безопас-
ности) правильно установлен на контактное
устройство, должны прозвучать два коротких
звуковых сигнала. Если Вы слышите другую
комбинацию звуковых сигналов, см. «СИ-
СТЕМА МОНИТОРИНГА» для определения
кода неисправности DESS.
Снятие колпачка шнура безопасности с вы-
ключателя (контактного устройства) приве-
дёт к остановке двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-

димо прикрепить шнур безопас-

ности к петле на одежде.

Цифровая кодируемая

противоугонная система (Digitally

Encoded Security System, DESS)

В колпачке шнура безопасности располага-
ется ключ DESS, который является аналогом
обычного ключа зажигания.
В колпачок шнура безопасности (ключ DESS)
встроена электронная схема с уникальным
цифровым кодом.
Авторизованный дилер запрограммировал
систему DESS Вашего снегохода, чтобы она
могла распознавать ключ DESS, располо-
женный в колпачке шнура безопасности —
это обеспечивает возможность эксплуата-
ции Вашего снегохода.
При использовании другого шнура безопас-
ности, на распознавание которого не запро-
граммирована система DESS, двигатель
снегохода запустится, но частота вращения
коленчатого вала не достигнет значения, до-
статочного для включения ведущего шкива
вариатора и начала движения снегохода.
Убедитесь, что колпачок шнура очищен
от грязи или снега.

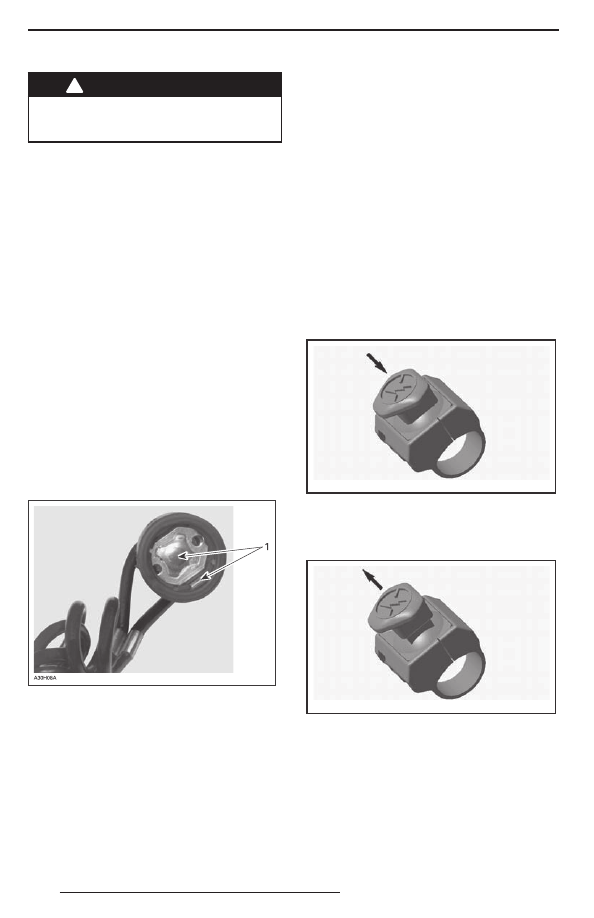

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Цифровая кодируемая

противоугонная система (DESS)

Авторизованный дилер Ski-Doo может за-
программировать систему DESS Вашего
снегохода для работы с 8-ю различными
ключами DESS.

Мы рекомендуем приобрести дополнитель-
ный шнур безопасности у Вашего авторизо-
ванного дилера Ski-Doo. Если Вы владеете
несколькими снегоходами, оборудованными
системой DESS, дилер Ski-Doo может запро-
граммировать их таким образом, чтобы каж-
дый из них мог работать с ключами DESS
от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен справа
на руле.
Выключатель имеет нажимно-отжимную
конструкцию.
Для аварийной остановки двигателя выбе-
рите положение кнопки OFF (выкл.) (нажата
вниз) и одновременно нажмите тормоз. Для
пуска двигателя кнопку следует перевести
в положение ON (отжата вверх).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска
двигателя, выключатель должен находиться
в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой оста-
новки двигателя. Приобретённые навыки
будут очень полезны, если Вы окажетесь
в экстремальной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
