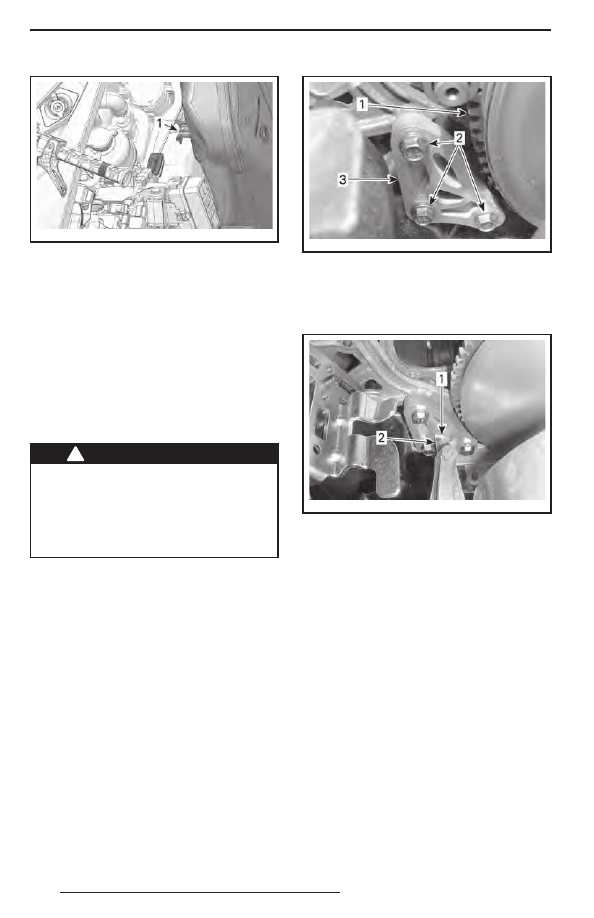

118

mmr200 9-110-012_a

1. Удерживающий крюк

4.3  Снимите глушитель.

Проверьте состояние и, при необходи-

мости, замените уплотнительное коль-

цо глушителя.
Установка глушителя осуществляется

в последовательности, обратной снятию.

Свечи зажигания

Проверка состояния или замена свечей

зажигания должны выполняться автори-

зованным дилером Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Всегда размыкайте электрические

цепи обеих форсунок перед про-

веркой искры. В противном случае

пары топлива могут воспламенить-

ся от искры, что может стать причи-

ной возгорания.

Упор двигателя

600 HO E-TEC и 800R E-TEC
Регулировка упора двигателя
Упор двигателя находится на левой пе-

редней опоре двигателя, перед ведущим

шкивом.
1.  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-

ства.

2.  Снимите защитный кожух ремня вариа-

тора, см. раздел «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

3.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась

возможность его перемещения в вер-

тикальной плоскости (0,5–1 оборот).

mmo2 010 -009-007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

4.  Вставьте щуп (0,5 мм) в отверстие упо-

ра (см. рис.).

mmo2 010 -009-001_a

1. Отверстие
2. Щуп

5.  Вставьте щуп между упором двигателя

и резиновым ограничителем (на дви-

гателе).

ПРИМЕЧАНИЕ:  Не  вставляйте  щуп

слишком глубоко, так как он пройдёт над

выпуклостью, расположенной на поверх-

ности резинового ограничителя, что вне-

сёт погрешность в регулировку. См. рис.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

119

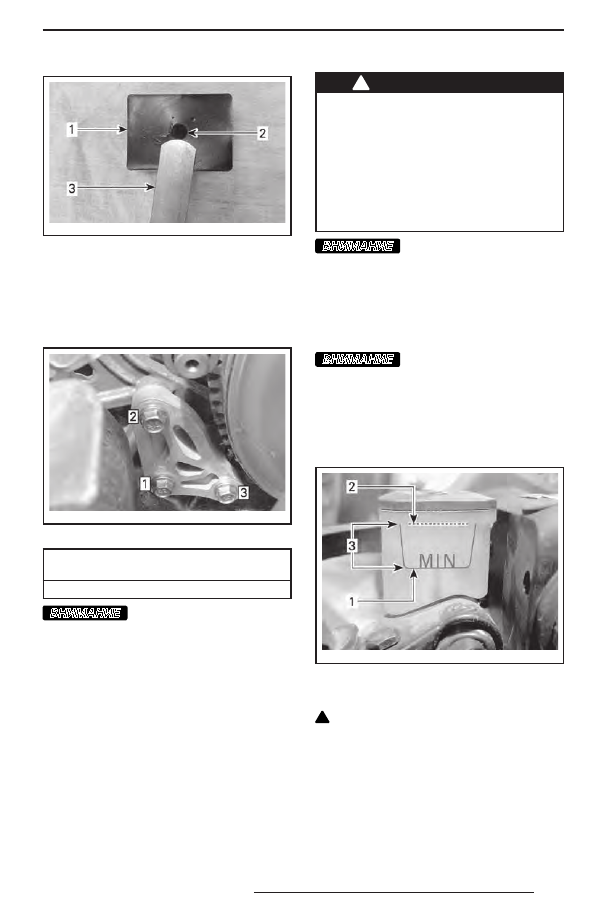

mmo2 010 -009-002_a

1. Резиновый ограничитель
2. Выпуклость
3. Щуп

6.  В указанной на рисунке последова-

тельности затяните болты рекомен-

дуемым моментом. Будьте осторож-

ны — не зажмите щуп.

mmo2 010 -009-007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ БОЛТОВ УПОРА

ДВИГАТЕЛЯ

(10 ± 2) Н•м

ВНИМАНИЕ

Если болты или упор уста-

новлены неверно, возможно серьёзное

повреждение ведущего шкива.

Тормозная жидкость

Рекомендуемая тормозная

жидкость
Пользуйтесь тормозной жидкостью DOT

4 из герметичной упаковки. Жидкость

в открытой упаковке может быть засо-

рена или могла впитать влагу из воздуха.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT 4 из герметичной упаковки.

Во избежание серьёзного повреж-

дения тормозной системы запре-

щается использование тормозных

жидкостей, не рекомендуемых ти-

пов, также запрещается смешивать

разные типы жидкости для попол-

нения бачка.

ВНИМАНИЕ

Тормозная жидкость мо-

жет повредить окрашенные или плас-

тиковые поверхности. Соблюдайте

осторожность. Если жидкость проли-

лась, тщательно промойте это место

водой.
Проверка уровня тормозной жидкости

ВНИМАНИЕ

Во время проверки уров-

ней  эксплуатационных  жидкостей

снегоход должен стоять на ровной го-

ризонтальной площадке.
Проверьте уровень тормозной жидкости

в бачке. При необходимости долейте ре-

комендованную тормозную жидкость.

mmo2 008 -008-018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

!

 ОСТОРОЖНО Избегайте попада-

ния тормозной жидкости на кожу или

в глаза — это может вызвать опас-

ные ожоги. В случае контакта с ко-

жей, тщательно промойте это место.

В случае попадания в глаза, немед-

ленно промывайте глаза большим ко-

личеством воды на протяжении мини-

мум 10 минут, и как можно скорее об-

ратитесь к врачу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

120

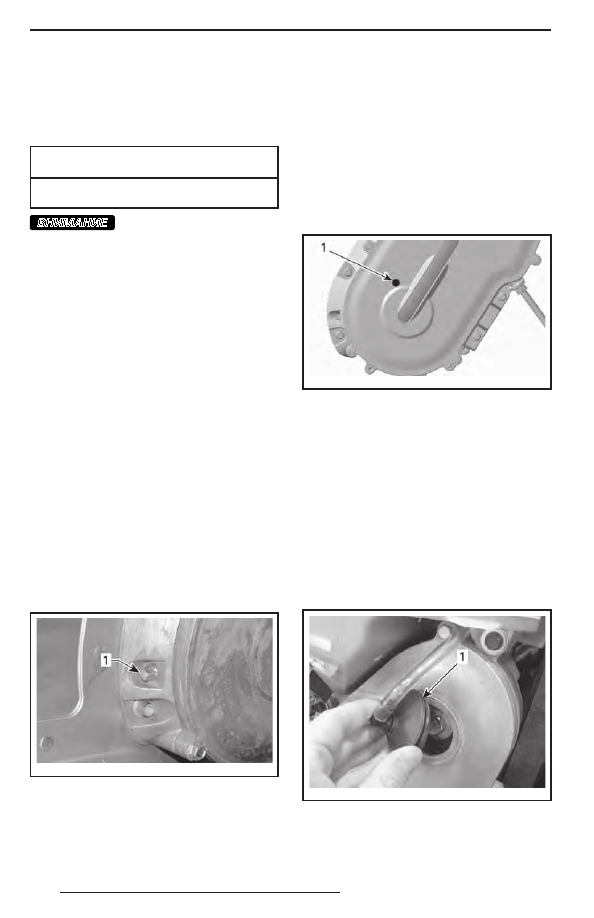

Масло в картере цепной

передачи

Рекомендуемое масло для

картера цепной передачи

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КАРТЕРА ЦЕПНОЙ ПЕРЕДАЧИ

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

ВНИМАНИЕ

Цепная передача снего-

хода сконструирована и прошла экс-

плуатационные испытания с исполь-

зованием  масла  XPS™  Synthetic

chaincase oil. Компания BRP настоя-

тельно рекомендует на протяжении

всего срока эксплуатации использо-

вать масло XPS Synthetic chaincase oil.

Повреждения, вызванные использо-

ванием масла, которое не рекомендо-

вано для данной цепной передачи,

не будут устраняться в рамках гаран-

тийного обслуживания.
Доступ к картеру цепной передачи
Откройте правую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».
Проверка уровня масла

в картере цепной передачи
Установив снегоход на ровной горизон-

тальной площадке и вывернув магнит-

ную пробку отверстия для проверки

уровня масла, проверьте уровень масла

в картере цепной передачи.
600 HO E-TEC и 800R E-TEC

mmr200 8-047-002_a

ТИПОВОЙ ВАРИАНТ — 600 HO E-TEC И 800R E-TEC
1. Магнитная пробка контрольного отверстия

ПРИМЕЧАНИЕ: Наличие металлических

частиц на поверхности магнитной проб-

ки не является признаком неисправнос-

ти. При обнаружении крупных металли-

ческих частиц снимите крышку картера

цепной передачи и осмотрите её компо-

ненты.
Удалите металлические частицы с маг-

нитной пробки.

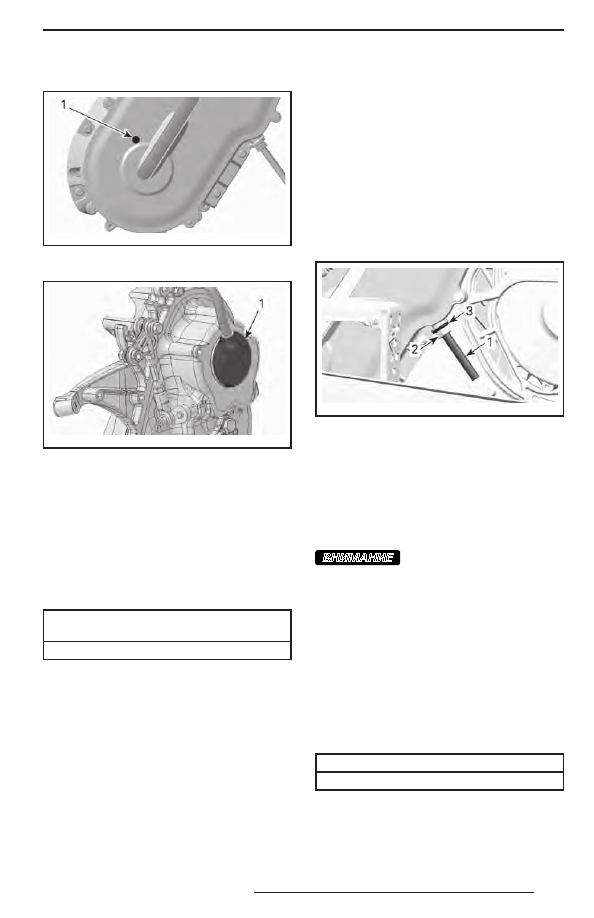

900 ACE и 1200 4-TEC

mmo2 011 -003-017_a

ТИПОВОЙ ВАРИАНТ — МОДЕЛИ С ДВИГАТЕ-
ЛЕМ 900 ACE И 1200 4-TEC
1. Пробка контрольного отверстия

Все модели
Уровень масла должен доходить до ниж-

него края контрольного отверстия.
Долив масла в картер цепной

передачи
Снимите пробку контрольного отвер-

стия.
Снимите крышку заливной горловины

картера цепной передачи.
600 HO E-TEC и 800R E-TEC

mmo2 009 -003-009_a

ТИПОВОЙ ВАРИАНТ — ВЕРХНЯЯ ЧАСТЬ КАРТЕ-
РА ЦЕПНОЙ ПЕРЕДАЧИ
1. Крышка заливной горловины

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

121

900 ACE и 1200 4-TEC

mmo2 011 -003-017_a

ТИПОВОЙ ВАРИАНТ
1. Пробка контрольного отверстия

mbs20 10-019-001 _a

1. Крышка заливной горловины

Все модели
Доливайте масло в картер цепной пе-

редачи через заливное отверстие, пока

масло не начнёт вытекать через кон-

трольное отверстие.
Установите пробку контрольного отвер-

стия на место и затяните её указанным

моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(6 ± 1) Н•м

Установите на место пробку отверстия

для заливки масла.

Приводная цепь

Доступ к картеру цепной передачи
Откройте правую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».
Регулировка натяжения цепи
1.  Снимите глушитель, см. «СИСТЕМА

ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»

в текущем разделе.

2.  Отверните контргайку натяжителя

на несколько оборотов.

mmr200 9-085-002_a

1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба

3.  Отверните регулировочный винт натя-

жителя на несколько оборотов.

4.  Отведите уплотнительную шайбу назад.
5.  При необходимости очистите резьбо-

вую часть регулировочного винта.

ВНИМАНИЕ

Чтобы обеспечить воз-

можность точной регулировки, резь-

бовая часть регулировочного винта

натяжителя должна быть чистой.
6.  Затяните регулировочный винт натя-

жителя от руки.

ПРИМЕЧАНИЕ: Заворачивайте регули-

ровочный винт, пока рука не встретит

ощутимое сопротивление.
7.  Зафиксируйте регулировочный винт

натяжения цепи и затяните контр-

гайку указанным моментом.

МОМЕНТ ЗАТЯЖКИ

(36 ± 3) Н•м

8.  Установите глушитель.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
