53

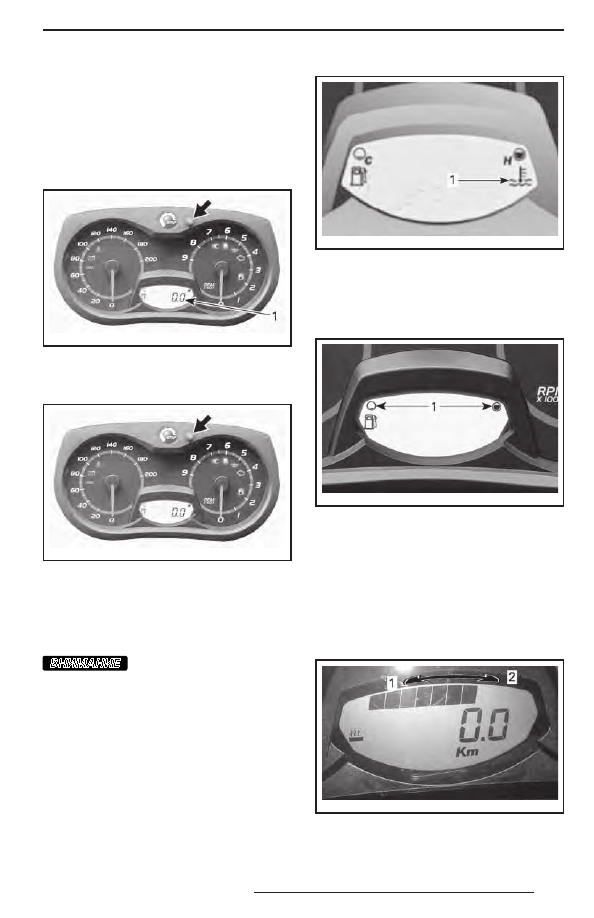

C) Счётчик моточасов
При включённом электрооборудовании

этот счётчик регистрирует наработку

двигателя с момента последнего сбро-

са показаний.
Для выбора режима счётчика моточасов

(HrTRIP) нажимайте кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_d

D)  Температура охлаждающей

жидкости

С установленным дополнительным

модулем
Сигнальная лампа перегрева.

ВНИМАНИЕ

Если двигатель перегре-

вается, остановите снегоход в безо-

пасном месте. См. раздел «УСТРАНЕ-

НИЕ НЕИСПРАВНОСТЕЙ».

mmo2 012 -005-095_a

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ УСТАНОВЛЕН
1. Сигнальная лампа перегрева

E) Уровень топлива
Сегментный индикатор непрерывно по-

казывает остаток топлива в баке.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

F) Интенсивность обогрева рукояток
Интенсивность обогрева отображается

на цифровом дисплее.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности. При отпуска-

нии дисплей возвращается в режим ото-

бражения уровня топлива в баке.

mmo2 013 -004-039_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

54

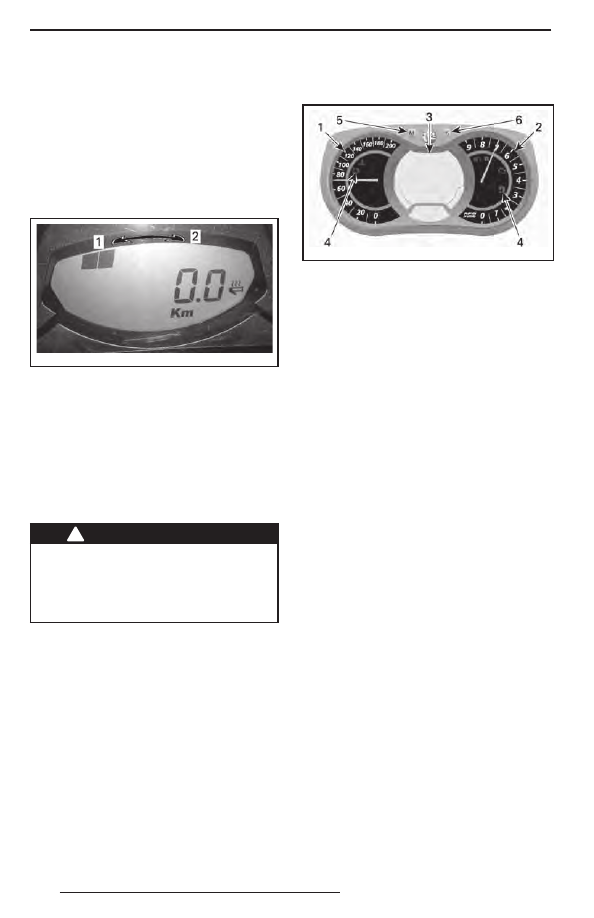

H)  Интенсивность обогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: При нажатии на выклю-

чатель интенсивность обогрева отобра-

жается на цифровом дисплее. При отпус-

кании дисплей возвращается в режим

отображения уровня топлива в баке.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности.

mmo2 013 -004-040_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

14)  Многофункциональный

аналого-цифровой

информационный

центр

Все модели, кроме MX Z TNT

и Renegade Adrenaline

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

Описание информационного

центра

mmo2 007 -009-066_x

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако его наст-

ройку можно изменить для показаний

единиц в Метрической системе мер.

Для этого следует обратиться к дилеру

Ski-Doo.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

55

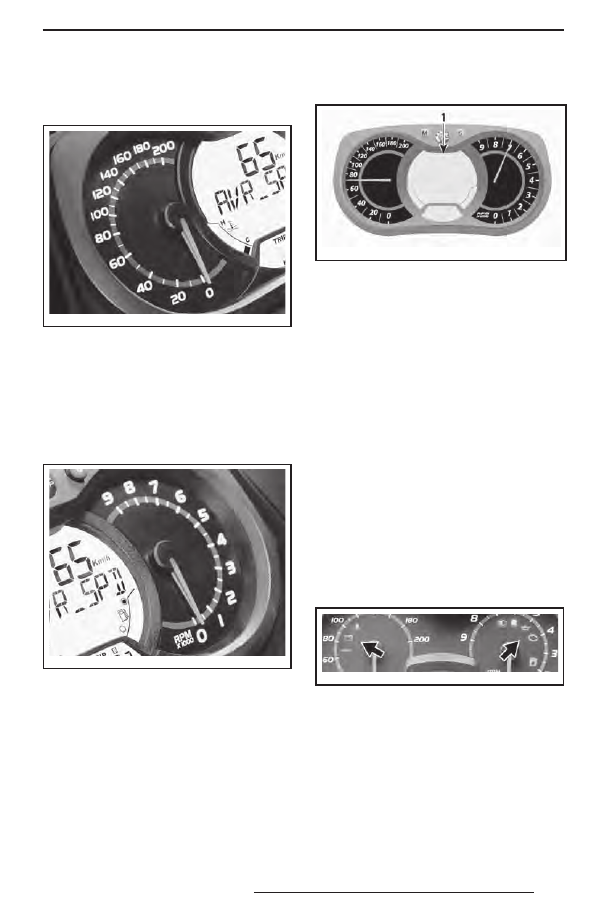

1) Спидометр
Отображает скорость движения снего-

хода.

mmo2 008 -007-017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -007-018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный

цифровой дисплей

mmo2 007 -009-066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-

боты;

–  вывода  сообщений,  отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

–  отображения кодов неисправностей.
4)  Сигнальные лампы

и предупреждающие

сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

56

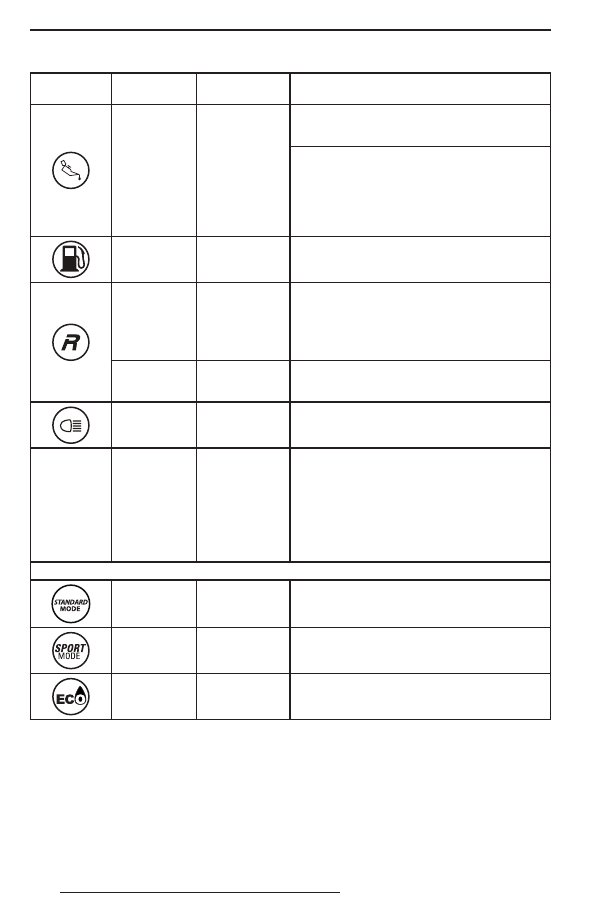

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре ко-

ротких зву-

ковых сигна-

ла каждые 5

минут

LOW OIL

E-TEC:  Низкий  уровень  инжекционного  мас-

ла. Остановите снегоход в безопасном месте

и долейте инжекционное масло
Четырехтактные двигатели: низкое давле-

ние моторного масла. Остановите снегоход

в безопасном месте и проверьте уровень

масла. При необходимости доведите уро-

вень масла до нормы. Если уровень масла

в норме, прекратите эксплуатацию снегохо-

да и свяжитесь с дилером Ski-Doo

—

—

Низкий уровень топлива. На дисплее отобра-

жается только один (1) сегмент. Дозаправьте

топливо как можно раньше

Продолжи-

тельные сиг-

налы, повто-

ряющиеся

с небольшой

частотой

REVERSE

Реверс включён

3 коротких

звуковых сиг-

нала

REV. FAIL

Режим реверса не включился — попытайтесь

снова

—

—

Включён дальний свет фар

—

—

WARM UP

E-TEC: Двигатель и/или инжекционное масло

нуждаются в прогреве перед началом рабо-

ты в нормальном режиме. Частота вращения

коленчатого вала принудительно ограничи-

вается, пока не будет достигнута необходи-

мая температура (до 10 минут во время дви-

жения). Режим прогрева может включить-

ся после перезапуска, при эксплуатации при

очень низких температурах

Только 900 ACE

—

—

Выбран стандартный режим

—

—

Выбран спортивный режим

—

—

Выбран режим ECO
