50

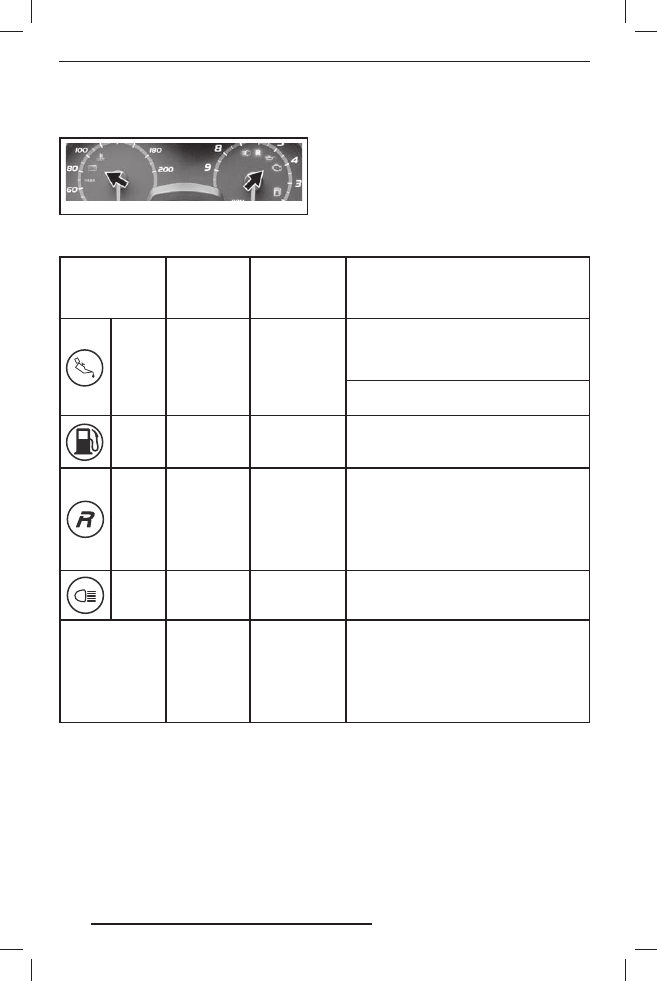

4)  Сигнальные лампы и предупре-

ждающие сообщения

mmo2008-003-024_ a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Описание сигнальных ламп приведено
в таблице.

Для получения более подробной ин-
формации о сигнальных лампах см.
раздел «СИСТЕМА МОНИТОРИНГА».

ПРИМЕЧАНИЕ: Некоторые перечислен-
ные ниже сигнальные лампы и сообще-
ния могут отсутствовать на некоторых
моделях снегоходов.

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ
(ТОЛЬКО X И

LIMITED)

ОПИСАНИЕ

ON

Четыре

коротких

звуковых

сигнала

каждые 5

минут

LOW OIL

Двухтактные двигатели: Низкий уровень
инжекционного масла. Остановите снего-
ход в безопасном месте и долейте инжек-
ционное масло.

Четырехтактные двигатели: См. «СИСТЕ-
МА МОНИТОРИНГА»

ON

—

—

Низкий уровень топлива. Дозаправьте то-
пливо как можно раньше.

Мигает

Продолжи-

тельные

сигналы,

повторяю-

щиеся

с небольшой

частотой

REVERSE

Реверс включён.

ON

—

—

Включён дальний свет фар.

—

WARM UP

Прогрев двигателя Частота вращения
принудительно ограничена до момента
достижения необходимой температуры
(до 10 минут во время движения). Режим
прогрева может включиться после пере-
запуска, при эксплуатации при очень низ-
ких температурах.

5) Кнопка SET (S)

Кнопка используется для просмотра
и настройки параметров, отображае-
мых на многофункциональном дисплее.

ПРИМЕЧАНИЕ: Можно также пользо-
ваться кнопкой SET (S) на многофунк-
циональном переключателе, которая
имеет аналогичное назначение.

51

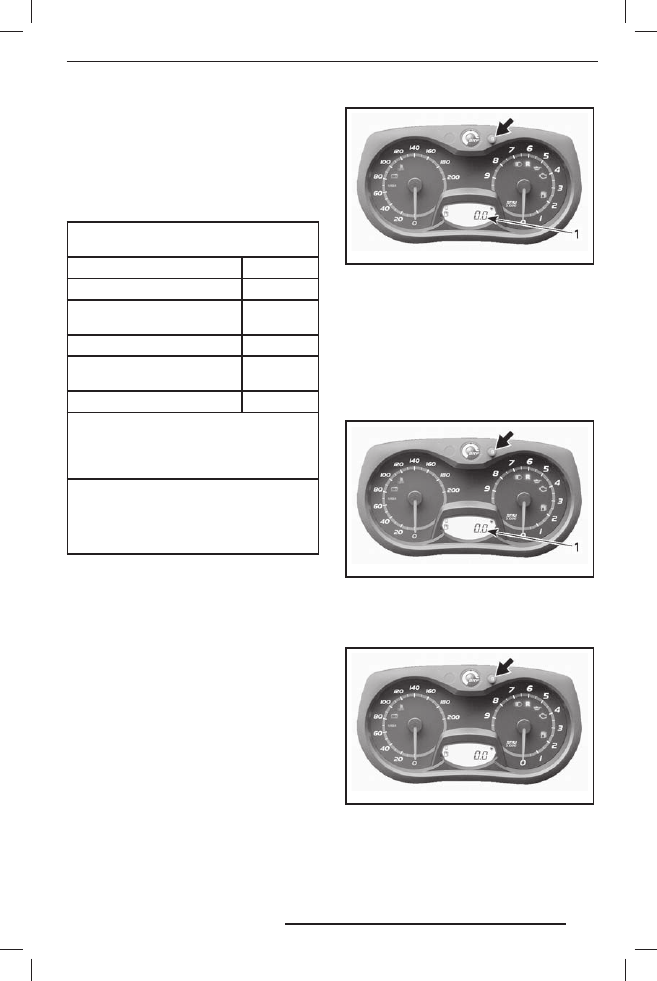

Функциональные возможности
информационного центра

ТОЛЬКО МОДЕЛИ С АНАЛОГО-ЦИФРОВЫМ
ИНФОРМАЦИОННЫМ ЦЕНТРОМ

На цифровом дисплее в режиме реаль-
ного времени отображается полезная
для водителя информация.

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ

НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

1200 4-TEC

A) Одометр

X

B)  Счётчик пробега за поезд-

ку «A» или «B»

X

C) Счётчик моточасов

X

D)  Температура охлаждаю-

щей жидкости

(1)

Opt

E) Уровень топлива

X

X =  символом X обозначаются стандартные

функции;

Opt = дополнительное оборудование
N. A. = не доступно

(1)

  Для отображения температуры охлаж-

дающей жидкости необходима установ-
ка дополнительного оборудования. Для
получения дополнительной информации
обращайтесь к авторизованному дилеру.

ПРИМЕЧАНИЕ: В заводских условиях
многофункциональный информацион-
ный центр настроен на показания в еди-
ницах измерения, принятых в США
и Великобритании, но его можно пере-
настроить на показания в метрических
единицах. Обратитесь к авторизован-
ному дилеру Ski-Doo.

A) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажимай-
те кнопку SET (S).

mmo2008-003-013_ c

1. Режим одометра

B)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A/TRIP B) нажимайте
кнопку SET (S).

mmo2008-003-013_ c

1.  Режим счётчика пробега за поездку

(TRIP A/TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2008-003-013_ d

C) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

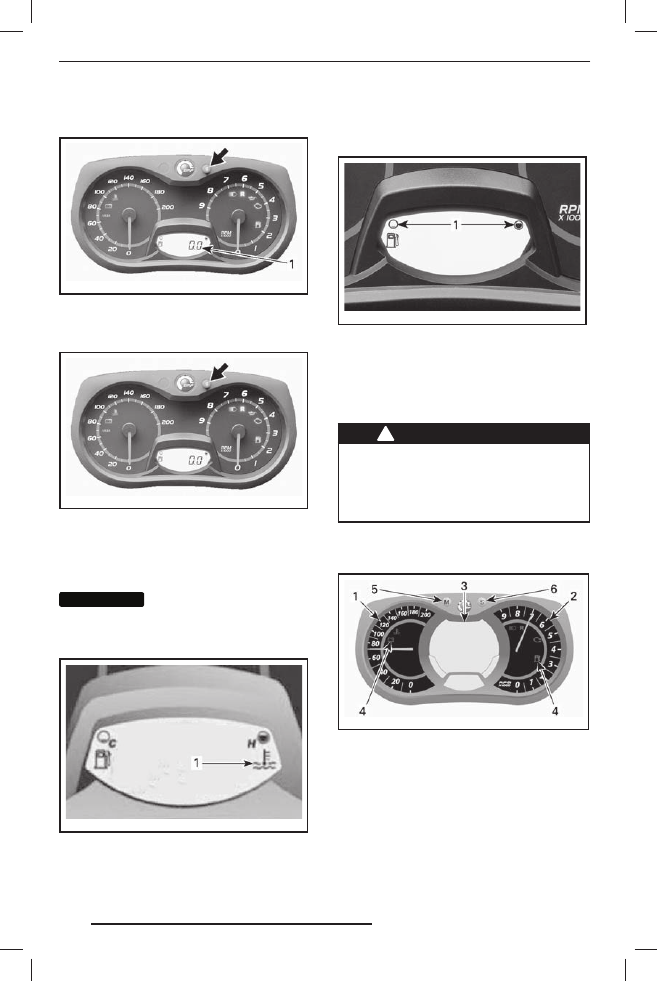

Для выбора режима счётчика моточа-
сов (HrTRIP) нажимайте кнопку SET (S).

mmo2008-003-013_ c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2008-003-013_ d

D) Температура охлаждающей жидкости
С установленным дополнительным
модулем

Сигнальная лампа перегрева

ВНИМАНИЕ

ВНИМАНИЕ

Если двигатель пере-

гре ваетс я, ос тановите с негоход
в безопас ном мес те. См. раз дел
«УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ».

mmo2012-005-095_ a

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ УСТАНОВЛЕН
1. Сигнальная лампа перегрева

E) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке.

mmo2008-003-020_ a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

14)  Многофункциональный

аналого-цифровой
информационный центр

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

Описание информационного
центра

mmo2007-009-066_ x

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

ПРИМЕЧАНИЕ :  Ин ф о р м а ц и о н н ы й
центр настроен на заводе для показа-
ний в Британской системе мер, однако,
его настройку можно изменить для по-

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

53

казаний единиц в Метрической систе-
ме мер. Для этого следует обратиться
к дилеру Ski-Doo.

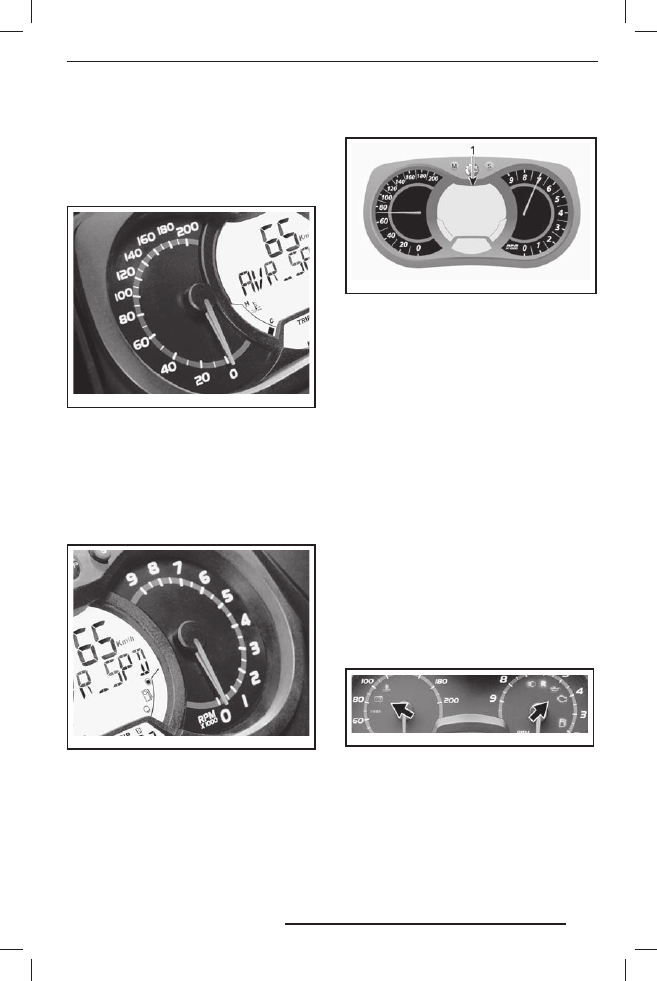

1) Спидометр

Отображает скорость движения сне-
гохода.

mmo2008-007-01 7

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2008-007-01 8

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный цифровой

дисплей

mmo2007-009-066_ u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

Многофункциональный дисплей ис-
пользуется для:

–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-
боты;

–  отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

–  отображения кодов неисправностей.

4)  Сигнальные лампы

и предупреждающие
сообщения

mmo2008-003-024_ a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведе-
но в таблице. Для получения более
подробной информации о сигнальных
лампах см. раздел «СИСТЕМА МОНИ-
ТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
