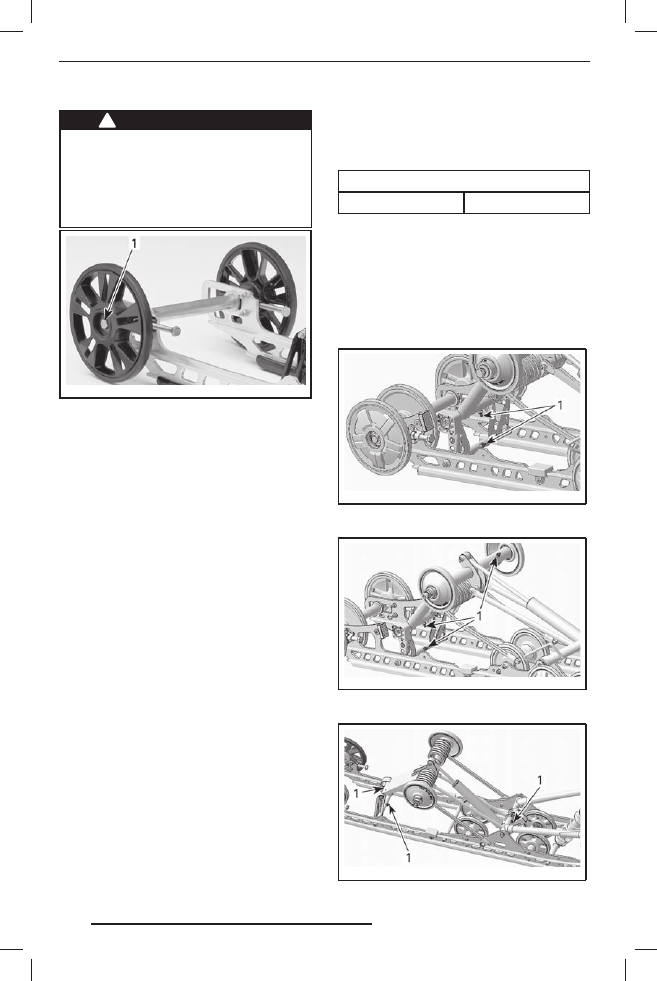

126

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произ вольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.

mmo2 008 -003 -047_b

ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом (48 ± 6) Н•м

6. Снова пустите двигатель и на малой

скорости движения гусеничной лен-
ты проверьте симметричность её по-
ложения относительно опорных по-
лозьев.

7. Опустите снегоход на опорную по-

верхность.

8. Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.

ПРИМЕЧАНИЕ: При движении маши-
ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевремен-
ному износу накладок опорных поло-
зьев гусеницы.

Состояние ленточного
ограничителя

Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-

пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости заменить. Затяни-
те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

(10 ± 1) Н•м

Смазка компонентов подвески

Смажьте компоненты задней подвески
в местах расположения пресс-маслёнок
синтетической смазкой SUSPENSION
GREASE (P/N 293 550 033). Периодич-
ность обслуживания указана в разделе
«РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-
ЖИВАНИЯ».

mmr200 8-048-0 34_ a

SC-5
1. Пресс-масленки

mmr200 8-048-0 62_ a

SC-5M
1. Пресс-масленки

mmr200 8-048-0 63_ b

SC-5M-2
1. Пресс-масленки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.09.2012 15:18:57

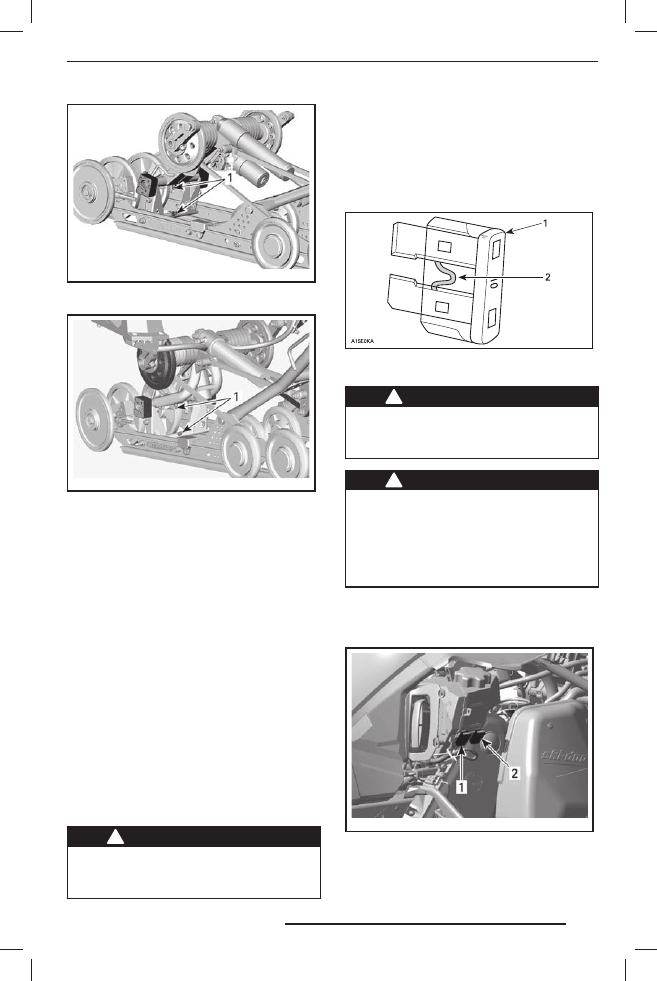

127

mmr201 2-005-0 01_ a

rMOTION
1. Пресс-масленки

mmr201 2-005-0 02_ a

tMOTION
1. Пресс-масленки

Проверка состояния рулевого
управления и передней
подвески

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления
и передней подвески (шаровые опоры
и шаровые шарниры рычагов и тяг ру-
левого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости об-
ратитесь к авторизованному дилеру
Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении
признаков износа деталей обратитесь
к авторизованному дилеру Ski-Doo.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

Предохранители

Проверка предохранителей

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-
хранитель с более высоким номи-
налом.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-
нител я, преж де чем запус кать
двигатель, найдите и устраните
причину неисправности. Обрати-
тесь к авторизованному дилеру
Ski-Doo.

Расположение предохранителей

Без электрического стартера
600 и 800R Power TEK

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2. 20 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.09.2012 15:18:57

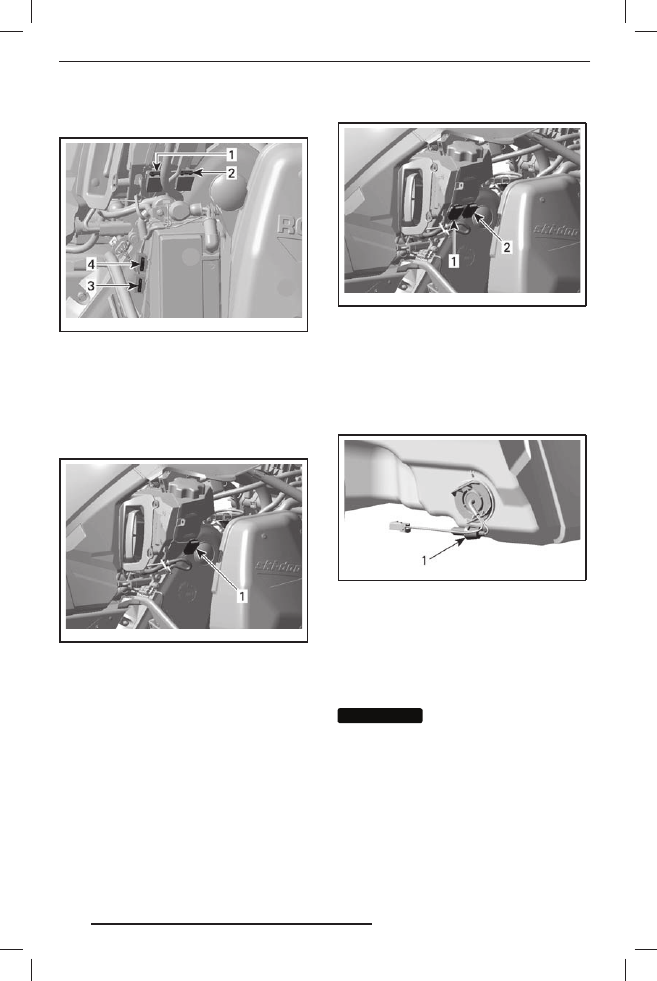

128

С электрическим стартером
600 и 800R Power TEK

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2. 20 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

3. Предохранитель системы заряда (30 А)
4. 5 A предохранитель ECM (Блок управления

двигателем)

Без электрического стартера E-TEC

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель STАRT/RER (5 А)

С электрическим стартером E-TEC

mmo2 007 -009 -017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

ВСЕ МОДЕЛИ

Предохранитель датчика уровня то-
плива располагается за глушителем
впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.

1. С помощью маленькой отвёртки

освободите защёлки информацион-
ного центра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.09.2012 15:18:57

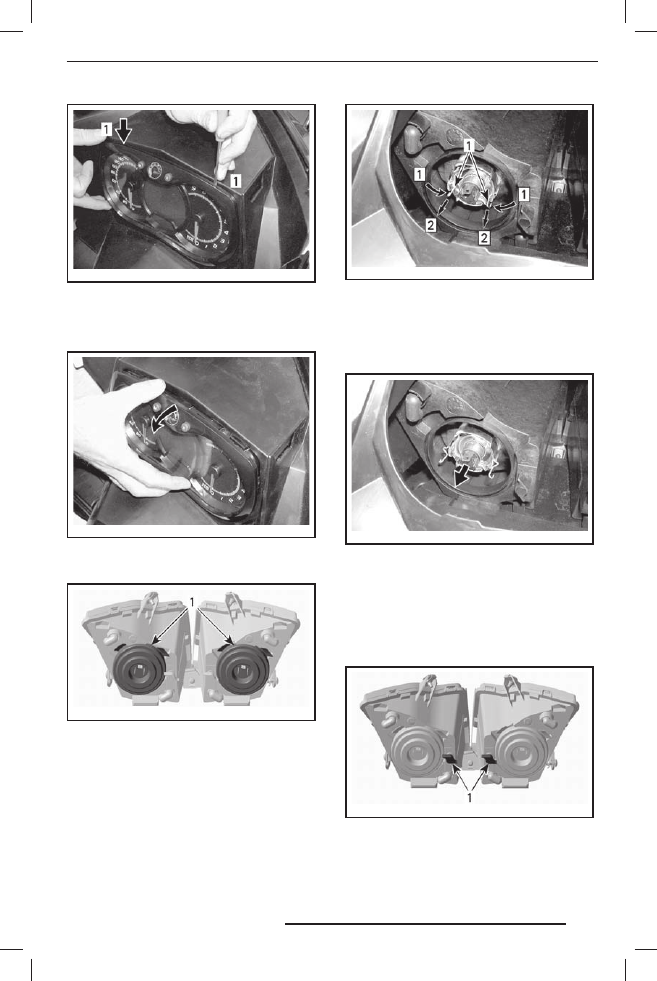

129

mmo2 007 -009 -061_a

1. Защёлки

2. Осторожно потяните многофункцио-

нальный центр и отведите его в сто-
рону.

mmo2 007 -009 -062_a

3. Отсоедините разъём перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

4. Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь
лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

5. Извлеките и замените лампу. Уста-

новка осуществляется в последова-
тельности, обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регу-
лировки направления светового пучка
вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

20.09.2012 15:18:57
