Снегоход Ski-Doo Expedition. Руководство - часть 13

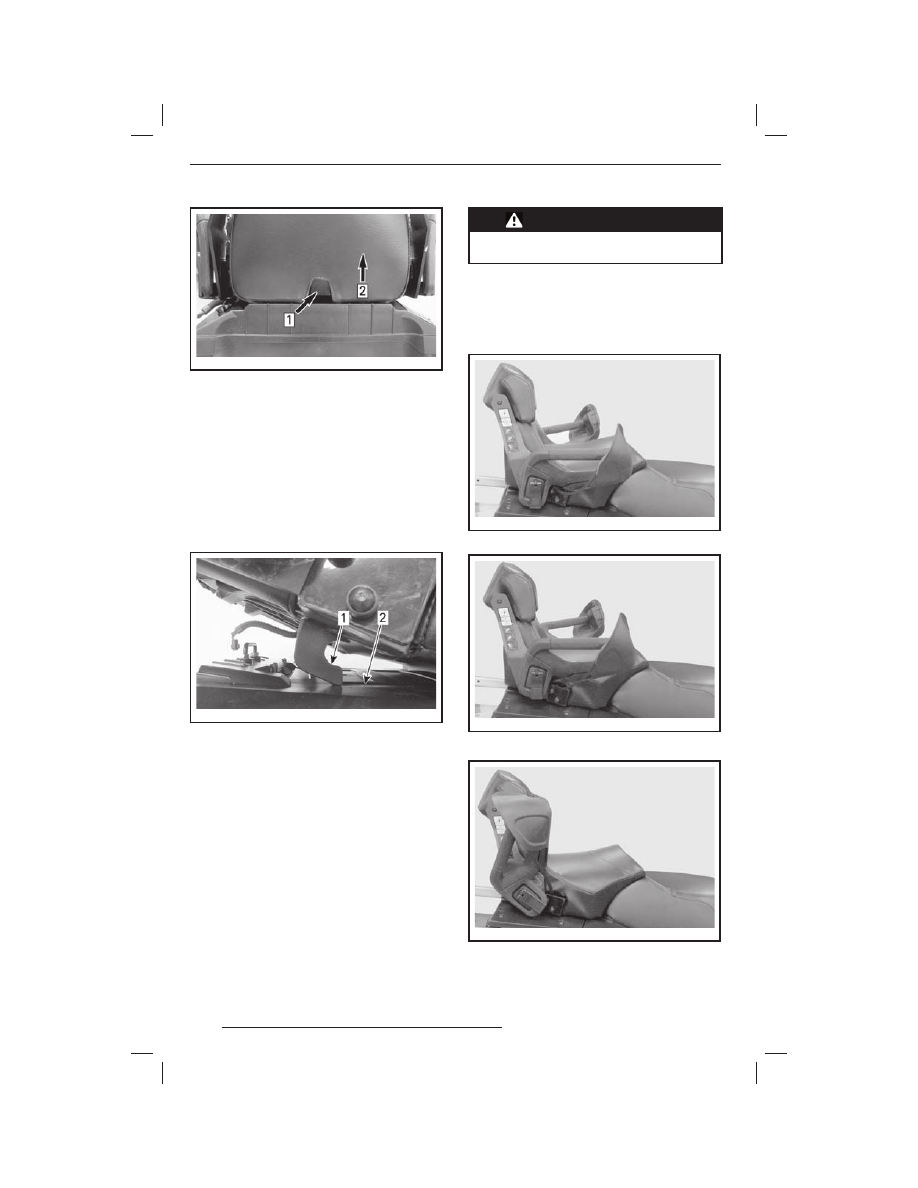

50

mmo2 009 -004 -017_a

Шаг 1: Нажмите на рычажок
Шаг 2: Поднимите заднюю часть сиденья

4.  Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья вы-
полните следующее:
1.  Расположите пассажирское сиденье над

крышкой багажного отделения.

2.  Слегка наклоните пассажирское сиденье

вперёд, вставьте крючки в пазы крышки
багажного отделения.

mmo2 009 -004 -018_a

1.  Крючок
2. Паз

3.  Сдвиньте сиденье вперёд по направле-

нию к водительскому сиденью и нажми-
те на заднюю часть, чтобы защёлкнуть
крепление.

ПРИМЕЧАНИЕ: При правильной установке
сиденья Вы должны услышать характерный
щелчок. Попробуйте сдвинуть сиденье, что-
бы проверить, надёжно ли оно закреплено.



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те надёжность крепления сиденья.

4.  Присоедините разъем аксессуаров.

16) Поручни пассажирского

сиденья

Поручни могут быть зафиксированы в трёх
положениях:

mmo2 009 -004 -019

НИЖНЕЕ

mmo2 009 -004 -020

ВЕРХНЕЕ

mmo2 009 -004 -021

ПОРУЧНИ ПОДНЯТЫ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

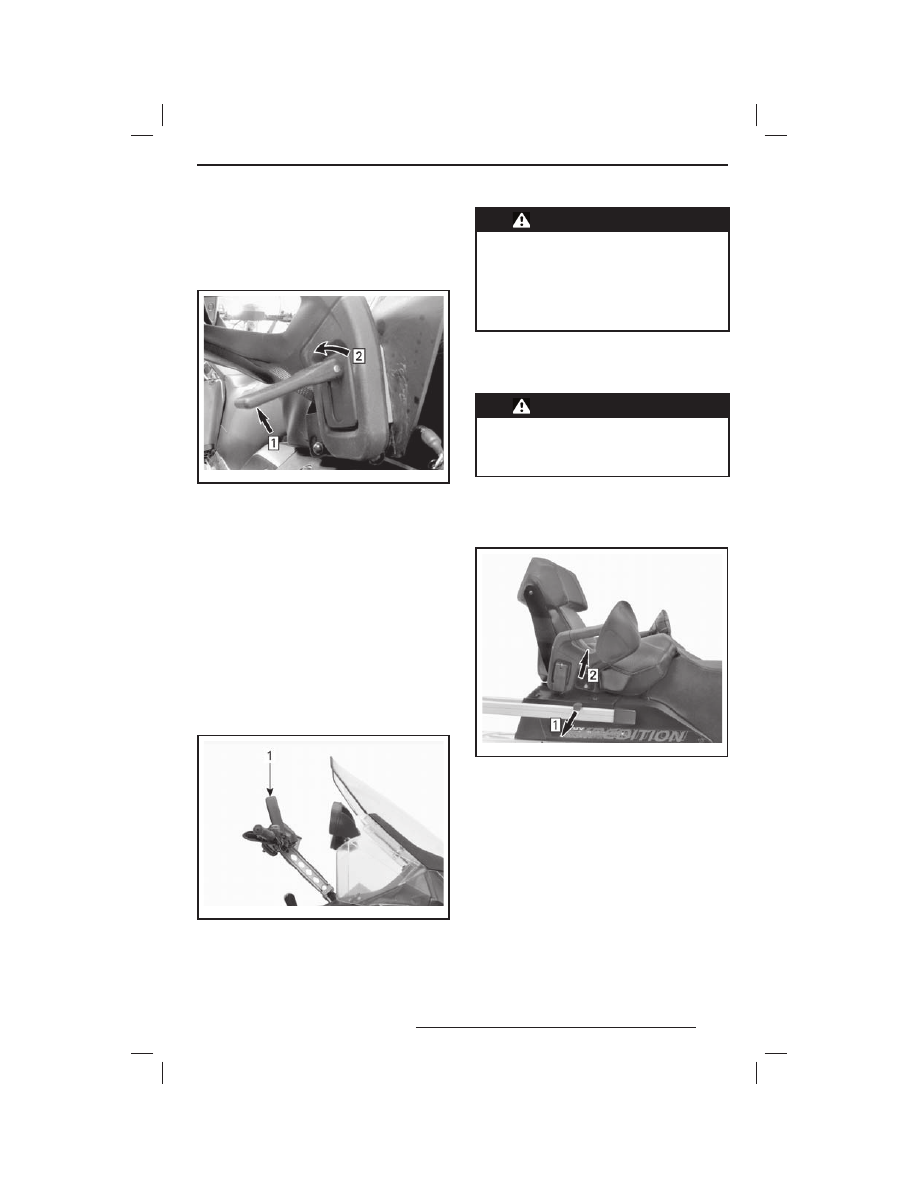

51

Для установки поручней в желаемое поло-
жение:
1.  Поднимите рычажок и поверните его

на несколько оборотов, пока поручень
не сможет свободно двигаться.

mmo2 009 -004 -022_a

1.  Поднимите
2. Поворачивайте

2.  В соответствии с табличкой на правой

части спинки установите поручни в же-
лаемое положение.

ПРИМЕЧАНИЕ: Соответствующая таблич-
ка также приведена в разделе «ПРЕДУПРЕ-
ЖДАЮЩИЕ ТАБЛИЧКИ»
3.  Вращайте рычажок, чтобы зафиксировать

положение поручня.

4.  Опустите рычажок.

17) Захват на руле

Захват на руле служит для того, чтобы води-
тель мог держаться за него во время движе-
ния вдоль склона.

mmo2 009 -004 -023_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать специ-

альный захват на руле для букси-

ровки, подъёма снегохода и дру-

гих целей, кроме временного поль-

зования  во  время  преодоления

склона. При этом одна рука всегда

должна держаться за руль.

18) Багажное отделение

Багажное отделение расположено за води-
тельским сиденьем.



ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть

надёжно закрыто. Не оставляйте

в багажном отделении острые, тя-

жёлые или хрупкие предметы.

Чтобы открыть крышку, необходимо потя-
нуть и удерживать резиновый фиксатор, за-
тем поднять правую часть крышки или пас-
сажирского сиденья, если установлено.

mmo2 009 -004 -024_a

1. Потяните резиновый фиксатор
2. Поднимите правую часть крышки

Для закрывания крышки просто нажмите
на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пасса-
жирское сиденье, закрепляйте ремень без-
опасности на направляющей багажника, как
показано ниже.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

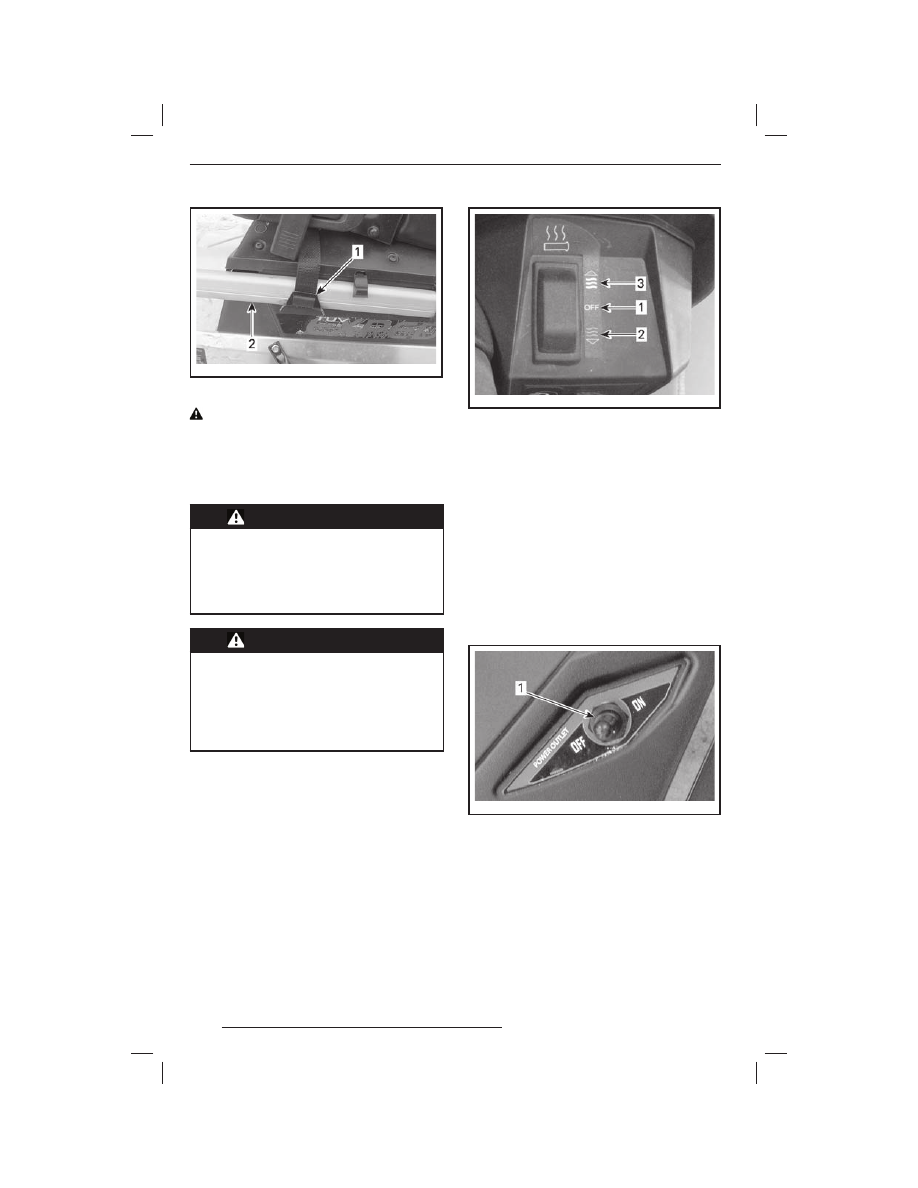

52

mmo2 010 -002 -012_a

1. Ремень безопасности
2. Направляющая багажника

 ОСТОРОЖНО Закрывая крышку

с установленным пассажирским си-

деньем, закрепляйте ремень безо-

пасности.

19) Задняя багажная пло-

щадка



ПРЕДОСТЕРЕЖЕНИЕ

Предметы на задней багажной пло-

щадке должны быть надёжно закре-

плены. Не перевозите хрупкие пред-

меты. Тяжёлый груз на задней ба-

гажной площадке может ухудшить

управляемость снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте подвеску в соответ-

ствии с нагрузкой. Грузоподъёмность

задней багажной площадки ограни-

чена: МАКСИМУМ — 30 кг. При пере-

возке груза передвигайтесь. Неров-

ности дороги преодолевайте на ма-

лой скорости.

20) Выключатель обогрева

поручней пассажира

Выключатель находится на левом поручне
пассажира.
Отрегулируйте степень обогрева, как пока-
зано на рисунке.

mmo2 009 -005 -010_a

1. Выключено («OFF»)
2. Тепло
3. Горячо

21) Электрическая розетка

(12 В)

На всех моделях электрическая розетка
(12 В) устанавливается в передней части
снегохода, рядом с рулевой колонкой.
На модели Expedition

TM

 TUV SE в задней ча-

сти снегохода, в багажном отделении, уста-
навливается дополнительная электрическая
розетка (12 В). Электрическое напряжение
на заднюю розетку подаётся через выклю-
чатель, расположенный рядом с рулевой ко-
лонкой.

mmo2 010 -002 -015_a

EXPEDITION TUV SE
1.  Выключатель задней электрической розетки

Электрическая розетка служит для подклю-
чения электроприборов с напряжением пи-
тания 12 В.

22) Сцепное устройство

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
При перевозке груза всегда следуйте реко-
мендациям изготовителя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

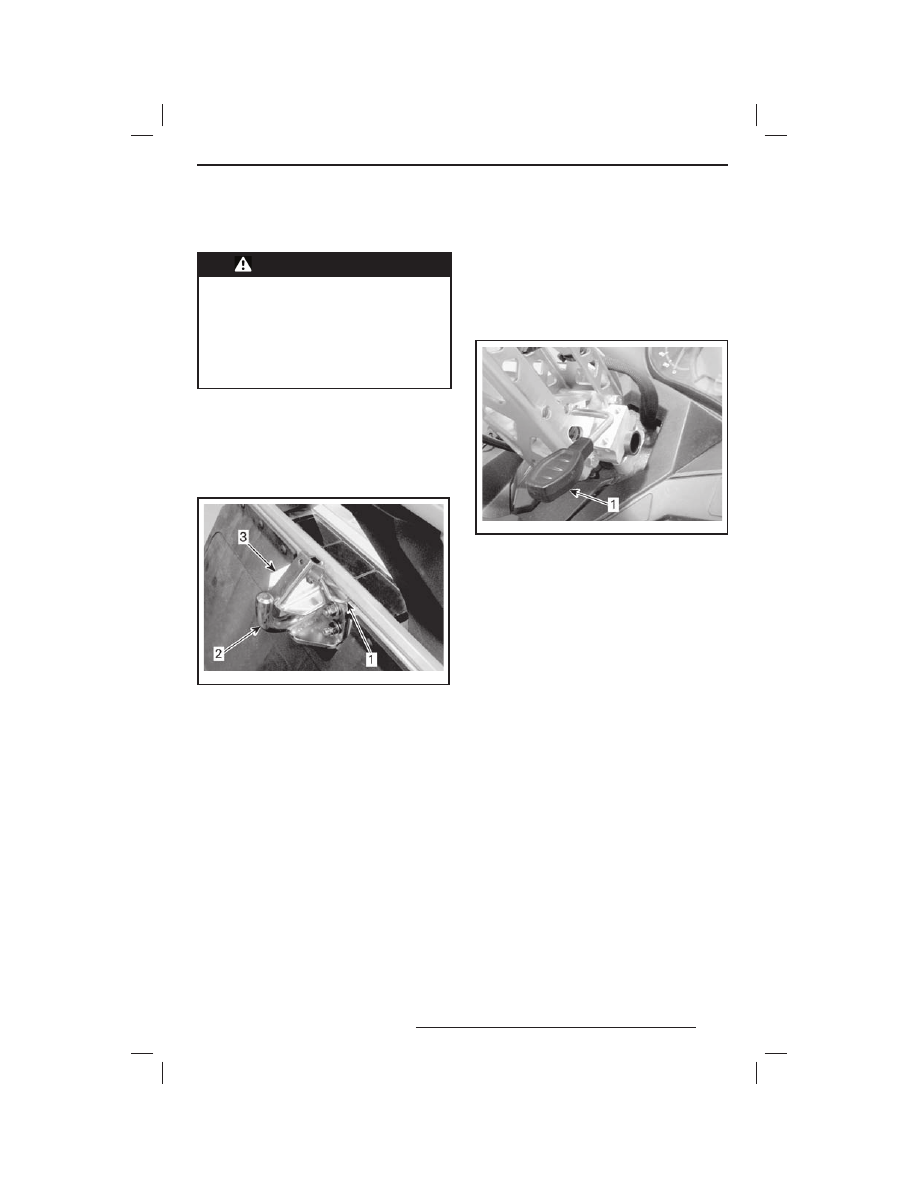

53

ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.



ПРЕДОСТЕРЕЖЕНИЕ

Ис поль зование  каната  д ля  бук-

сировк и  груза  запрещено.  Вс ег-

да используйте жёсткую буксиро-

вочную штангу. Груз, буксируемый

на канате, может врезаться в сне-

гоход при внезапном торможении

или на склоне, что может привести

к опрокидыванию.

Сцепное устройство J-типа (модели

для Европейского рынка)

Присоединение к сцепному устройству
1.  Извлеките проволочный фиксатор.
2.  Отодвинув защёлку, наденьте буксиро-

вочную штангу на крюк.

mmo2 009 -004 -025_a

1.  Проволочный фиксатор
2. Крюк
3. Защёлка

3.  Закрепите защёлку с помощью прово-

лочного фиксатора.

Отсоединение от сцепного устройства
1.  Извлеките проволочный фиксатор.
2.  Нажмите на защёлку и снимите буксиро-

вочную штангу с крюка.

3.  Установите  проволочный  фиксатор

на место.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

23) Регулировка положения

руля

EXPEDITION SE
На модели Expedition SE предусмотрена воз-
можность регулировки руля по высоте. Ре-
гулировка выполняется в следующей после-
довательности:
1.  Потяните рычаг блокировки вверх.

mmo2 010 -002 -004_a

1.  Рычаг блокировки механизма регулировки по-

ложения руля.

2.  Установите руль в нужное положение

и зафиксируйте его, нажав рычаг блоки-
ровки.

ПРИМЕЧАНИЕ: На других моделях руль мо-
жет устанавливаться в необходимое фикси-
рованное положение, обращайтесь к автори-
зованному дилеру Ski-Doo.

24) Лебёдка

ТОЛЬКО EXPEDITION SE
С данной моделью снегохода поставляет-
ся лебёдка, которая может временно уста-
навливаться в передней или в задней ча-
сти снегохода.

Погрузка лебёдки

Лебёдка хранится в багажном отделении.
Чтобы извлечь лебёдку необходимо открыть
крышку багажного отделения, см. выше гла-
ву «БАГАЖНОЕ ОТДЕЛЕНИЕ».
Погрузка лебёдки осуществляется в следу-
ющей последовательности:
1.  Откройте крышку багажного отделения,

см. главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».
