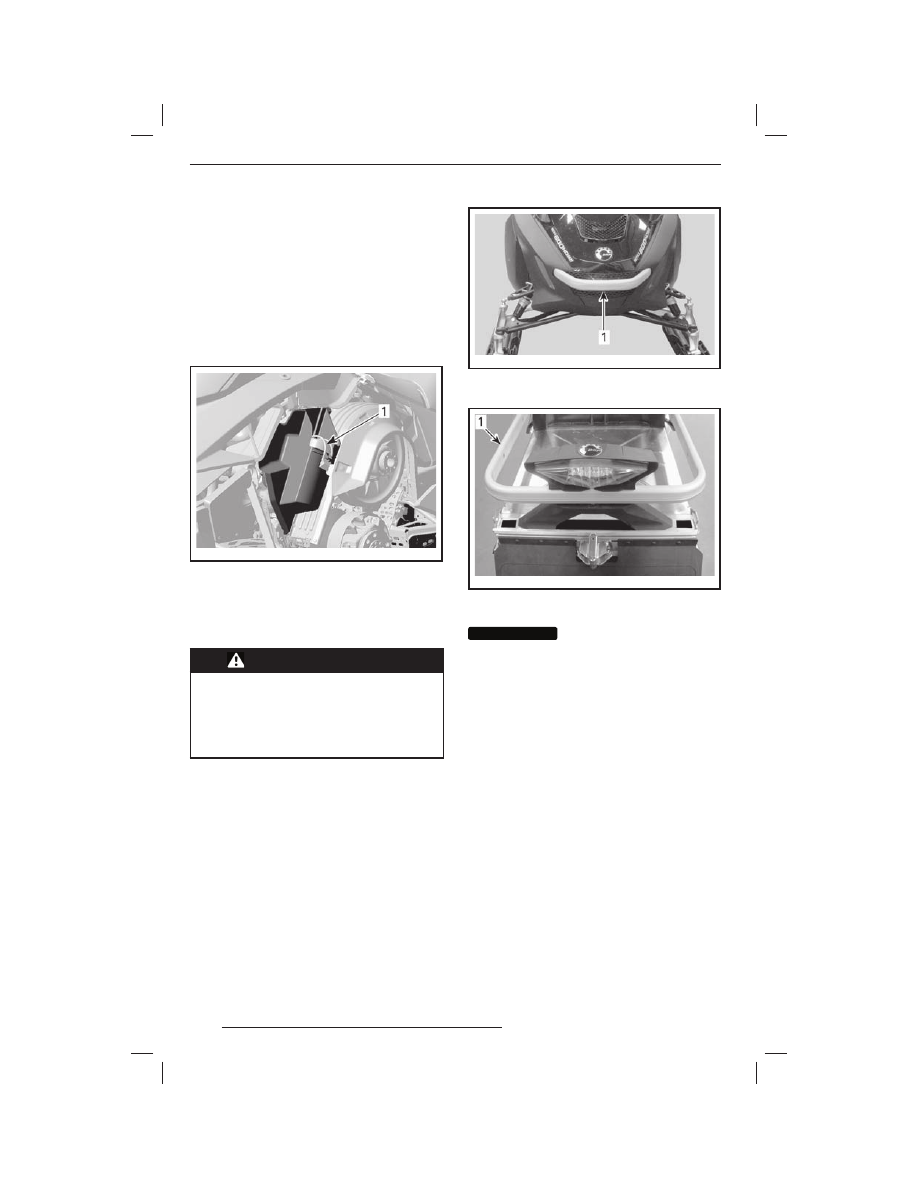

10) Комплект инструментов

В комплект снегохода входит набор инстру-
ментов, необходимый для небольшого об-
служивания.
Футляр для инструментов находится в мо-
торном отсеке на кожухе вариатора.
Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Комплект инструментов

11) Рукоятка/бампер

Используйте рукоятку/бампер для подъёма
снегохода вручную.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночк у. Пользуйтесь подъёмными

устройствами и приспособления-

ми или позовите кого-нибудь на по-

мощь.

mmo2 009 -004 -014_a

ТИПОВОЙ ВАРИАНТ — ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

mmo2 009 -004 -013_a

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/направляющая багажника

ВНИМАНИЕ

Запрещается исполь-

зовать лыжи для вытягивания или

подъёма снегохода.

12) Рукоятка ручного стартера

Если электрический стартер неисправен,
можно воспользоваться ручным стартером.
Чтобы получить доступа к рукоятке ручно-
го стартера, см. главу «КОРПУС» раздела
«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»:
– Снимите верхнюю боковую панель.
– Откройте правую нижнюю боковую па-

нель.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -004 -015_a

1. Рукоятка ручного стартера

Медленно потяните рукоятку на себя и, по-
чувствовав сопротивление, энергично дёр-
ните рукоятку. Медленно верните рукоятку
в исходное положение.

13) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-

ки режимов многофункционально-

го центра во время движения сне-

гохода.

ПРИМЕЧАНИЕ: Для сохранения настроек
двигатель должен быть запущен.
МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР

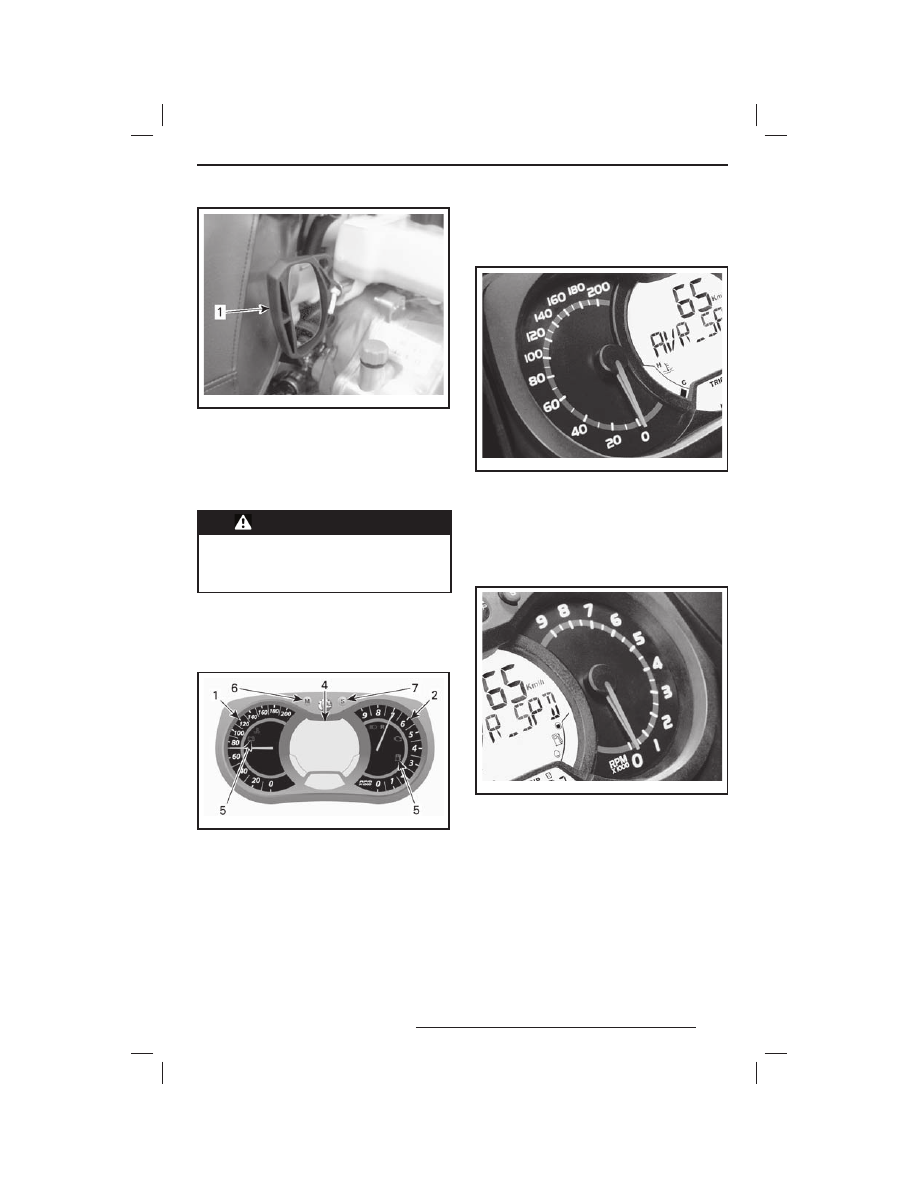

mmo2 007 -009 -066_v

1. Спидометр
2. Тахометр
4. Многофункциональный цифровой дисплей
5. Сигнальные лампы
6. Кнопка Mode (режим)
7. Кнопка Set (установка)

ПРИМЕЧАНИЕ: Многофункциональный циф-
ровой дисплей настроен на заводе для по-
казаний в Британской системе мер, однако,
его настройку можно изменить для показа-
ний единиц в Метрической системе мер. Для
этого следует обратиться к дилеру Ski-Doo.

Спидометр

Отображает скорость движения снегохода
в километрах или в милях в зависимости
от выбранной установки.

mmo2 008 -007 -017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Тахометр (об/мин)

Отображает частоту вращения коленчатого
вала двигателя в оборотах в минуту (об/мин).
Для получения фактической частоты враще-
ния коленчатого вала необходимо показания
прибора умножить на 1000.

mmo2 008 -007 -018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Сигнальные лампы и предупрежда-

ющие сообщения

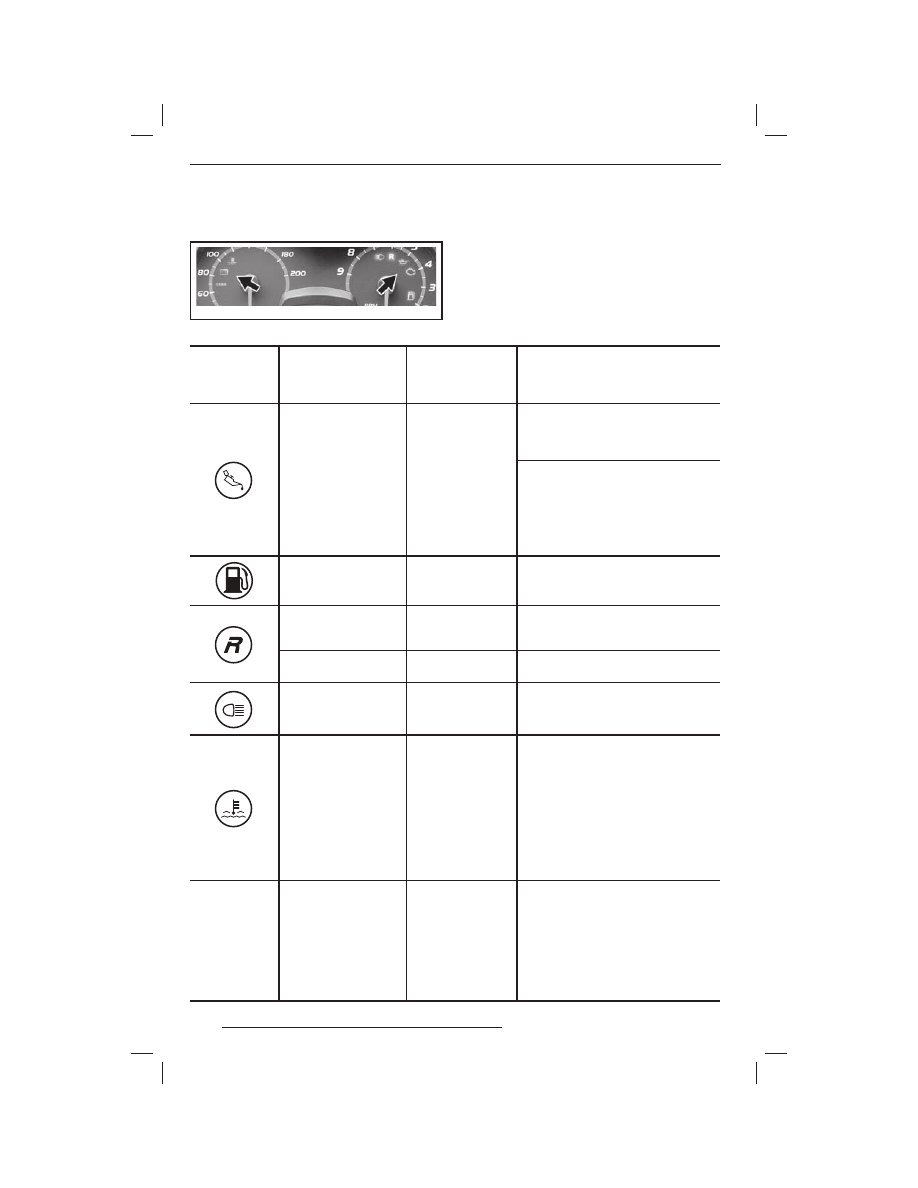

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

СИГНАЛЬНАЯ

ЛАМПА

ВКЛЮЧЕНА

ЗВУКОВОЙ СИГНАЛ

СООБЩЕНИЕ

НЕ ДИСПЛЕЕ

(ТОЛЬКО X И

LIMITED)

ОПИСАНИЕ

Четыре коротких зву-

ковых сигнала каждые

5 минут

LOW OIL

Двухтактные двигатели: низкий уро-
вень инжекционного масла. Останови-
те снегоход в безопасном месте и до-
лейте инжекционное масло.

Четырехтактные двигатели: низкое давле-
ние моторного масла. Остановите снего-
ход в безопасном месте, проверьте и, при
необходимости, доведите уровень масла
до требуемого уровня. Если уровень мас-
ла в норме, прекратите эксплуатацию сне-
гохода и свяжитесь с дилером Ski-Doo.

—

Низкий уровень топлива. Дисплей по-
казывает одно деление. Дозаправьте
топливо как можно раньше.

Продолжительные по-

вторяющиеся с неболь-

шой частотой сигналы

REVERSE

Реверс включён.

3 коротких звуковых

сигнала

REV. FAIL

Режим реверса не включился, попы-
тайтесь снова.

—

Включён дальний свет фары.

4 коротких звуковых

сигнала

ENGINE

OVERHEAT

Двигатель  перегревается,  снизьте  ско-
рость  и  двигайтесь  по  рыхлому  снегу
или  немедленно  остановите  двигатель
и дайте ему остыть. Проверьте уровень
охлаждающей  жидкости,  см.  раздел
«ПРОЦЕДУРЫ  ТЕХНИЧЕСКОГО  ОБ-
СЛУЖИВАНИЯ».  Если  уровень  охлаж-
дающей  жидкости  в  норме  и  перегрев
продолжается,  свяжитесь  с  дилером
Ski-Doo. Не запускайте двигатель, если
его состояние не изменилось.

—

WARM UP

Двигатель  и/или  инжекционное  масло
нуждаются  в  прогреве  перед  началом
работы.  Частота  вращения  принуди-
тельно ограничена до момента дости-
жения  необходимой  температуры  (до
10  минут  во  время  движения).  Режим
прогрева может включиться после пе-
резапуска, при эксплуатации при очень
низких температурах.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Описание сигнальных ламп приведено в та-
блице. Для получения более подробной ин-
формации, см. «СИСТЕМА МОНИТОРИНГА».
ПРИМЕЧАНИЕ: Некоторые перечисленные
ниже сигнальные лампы и сообщения могут
отсутствовать на некоторых моделях снего-
ходов.

Кнопка MODE (M)

Кнопка используется для просмотра показа-
ний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на многофункциональ-
ном дисплее, которая имеет аналогичное
назначение.

Кнопка SET (S)

Кнопка используется для просмотра и на-
стройки параметров, отображаемых на мно-
гофункциональном дисплее.
ПРИМЕЧАНИЕ: Можно также пользовать-
ся кнопкой SET (S) на многофункциональ-
ном дисплее, которая имеет аналогичное
назначение.

Цифровой дисплей

ТОЛЬКО МОДЕЛИ С МНОГОФУНКЦИО-
НАЛЬНЫМ АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
Многофункциональный цифровой дисплей
отображает разнообразную необходимую
водителю информацию, которая выводится
в реальном времени.

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и сле-

жения за обстановкой. Это может

привести к столкновению с пре -

пятствием или другим снегоходом

и закончиться серьёзными травма-

ми и увечьями. Перед считывани-

ем показаний с приборов убеди-

тесь, что никакой внешней опасно-

сти нет, и уменьшите скорость дви-

жения. Если требуется произвести

какие-то регулировки или настрой-

ки, сойдите с трассы и остановите

снегоход в безопасном месте.

Многофункциональный цифровой дисплей
настроен на заводе для показаний в Бри-
танской системе мер, однако, его настройку
можно изменить для показаний в Метриче-
ской системе мер. Для этого следует обра-
титься к дилеру Ski-Doo.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

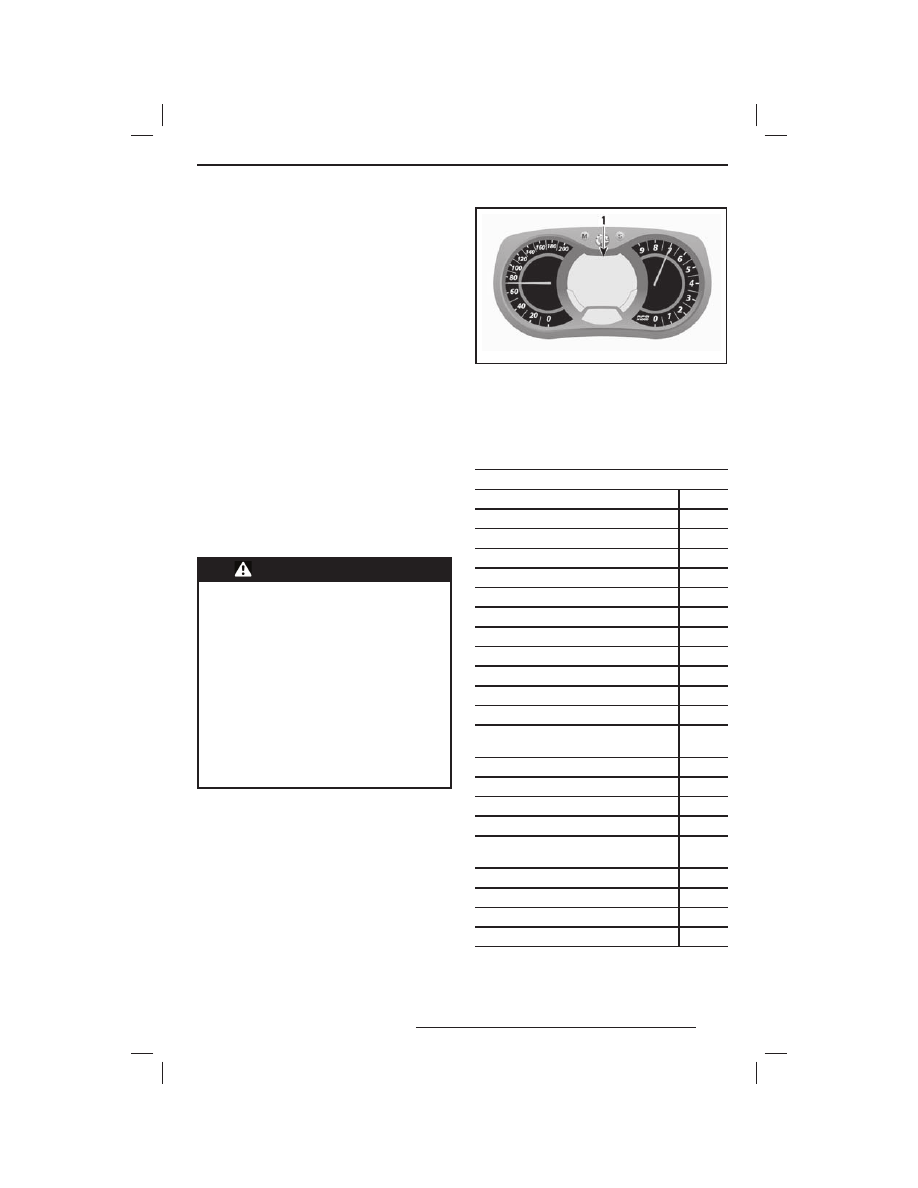

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

ПРИМЕЧАНИЕ: Некоторые из указанных
функций, могут быть недоступны для Вашей
модели снегохода. Некоторые функции мож-
но добавить, обратитесь к дилеру Ski-Doo.

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИИ

ПУНКТ

Спидометр

Тахометр (об/мин)

Одометр

Счётчик пробега за поездку «A» или «B»

Счётчик моточасов поездки

Часы

Уровень топлива

Высота

Максимальная скорость

Средняя скорость

Интенсивность обогрева рукояток руля

Интенсивность обогрева рычага дрос-
селя

Средний расход топлива

Суммарный расход топлива

Дисплей сообщений

Температура охлаждающей жидкости

Максимальная частота вращения ко-
ленчатого вала двигателя

Режим записи круга

Температура выхлопных газов

Положение дросселя

Положение пневмоподвески
