Снегоход SKI-DOO REV-XP 2-stroke LC. Руководство - часть 21

81

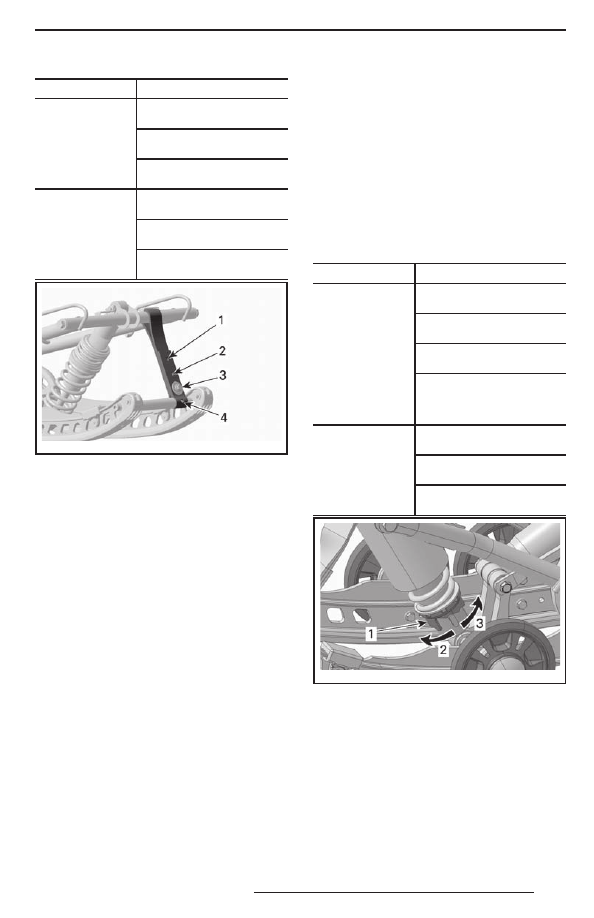

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

длины ленточного

ограничителя

Уменьшение давления лыж

при ускорении

Увеличение хода централь-

ной пружины

Улучшение демпфирования

неровностей

Уменьшение

длины ленточного

ограничителя

Увеличение давления лыж

при ускорении

Уменьшение хода централь-

ной пружины

Ухудшение демпфирования

неровностей

mmo2 007 -009 -009_b

ТИПОВОЙ ВАРИАНТ
1. Положение 1 (наибольшая длина)
2. Положение 2
3. Положение 3
4. Положение 4

ПРИМЕЧАНИЕ: Уменьшение длины лен-
точного ограничителя может снизить уро-
вень комфорта. Если ощущается слишком
большое перераспределение веса, сначала
попробуйте скомпенсировать его регулиров-
кой соединительных блоков. Всегда устанав-
ливайте болт ленточного ограничителя как
можно ближе к нижнему валу.
При движении по глубокому снегу может воз-
никнуть необходимость в регулировке лен-
точного ограничителя, а также в перемене
позы водителя с целью корректировки угла
касания гусеницы с опорной поверхностью.
Водитель, имеющий достаточные знания
и опыт, всегда сможет подобрать самый
оптимальный вариант регулировки с учётом
состояния снежного покрова.
В общем случае, более длинный ленточный
ограничитель предоставляет возможность
наиболее эффективного использования
снегохода в глубоком снегу при равнинном
рельефе.

Центральная пружина

Регулировка предварительного натяжения
центральной пружины оказывает влияние
на усилия на руле, управляемость и эф-
фективность демпфирования при проезде
неровностей.
Кроме этого, изменяя предварительное на-
тяжение пружины, можно изменять давле-
ние передней части гусеницы на снежный
покров,  что,  в  свою  очередь,  оказывает
заметное влияние на эксплуатационные
характеристики снегохода при движении
в глубоком снегу.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

предварительного

натяжения

Усилия на руле уменьша-

ются

Улучшение демпфирования

неровностей

Облегчается начало движе-

ния в глубоком снегу

Улучшаются эксплуата-

ционные характеристики

и управляемость снегохода

в глубоком снегу

Уменьшение

предварительного

натяжения

Усилия на руле увеличи-

ваются

Ухудшение демпфирования

неровностей

Улучшается управляемость

на трассе

mmo2 010 -003 -014_a

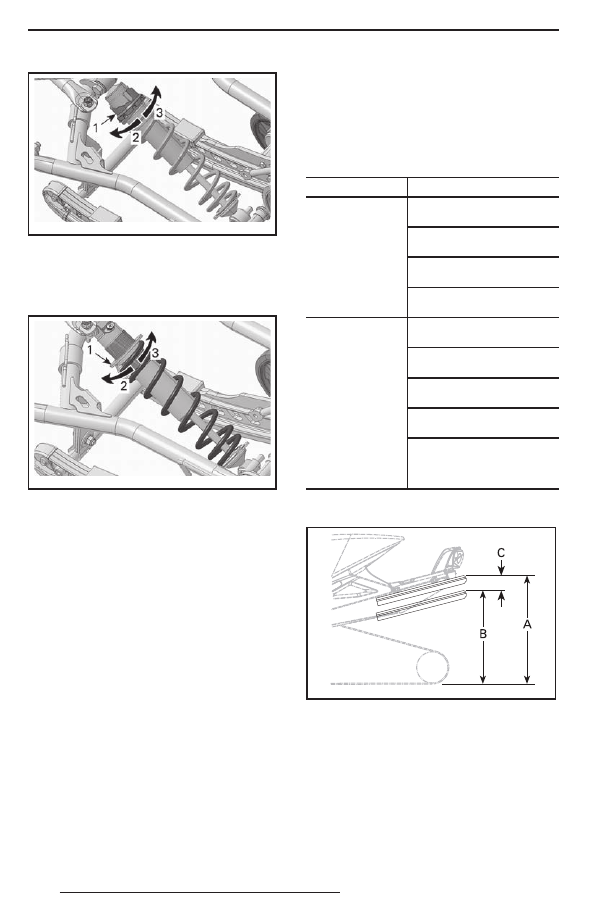

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1.  Кулачок регулировки предварительного на-

тяжения пружины

2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг

82

mmo2 010 -003 -015_a

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG™
1.  Кулачок регулировки предварительного на-

тяжения пружины

2. Уменьшить предварительный натяг
3. Увеличить предварительный натяг

mmo2 010 -003 -016_a

ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕ-
ВОГО ТИПА
1.  Регулировочное кольцо предварительного

натяжения пружины

2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг

ПРИМЕЧАНИЕ: Для регулировки предвари-
тельного натяжения с помощью регуляторов
кулачкового и кольцевого типа используй-
те приспособление, входящее в комплект
возимого инструмента.

Задние пружины

Величина предварительного натяжения зад-
ней пружины оказывает влияние на комфорт
движения на снегоходе, высоту посадки во-
дителя, а также позволяет компенсировать
нагрузки, возникающие при перевозке грузов.
Кроме этого, различные регулировки пред-
варительного натяжения задней пружины
позволяют увеличить или уменьшить вес,
приходящийся на переднюю подвеску сне-
гохода. В результате, давление лыж на опор-
ную поверхность также увеличивается или
уменьшается.  Это  позволяет  улучшить
эксплуатационные качества при движении
в глубоком снегу, а также уменьшить или

увеличить усилие на руле и тем самым улуч-
шить управляемость снегохода.
Если при движении на снегоходе по самым
неровным участкам трассы наблюдаются
лишь лёгкие пробои подвески, значит, ре-
гулировка узлов подвески выполнена пра-
вильно.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

предварительного

натяжения

Задняя подвеска становит-

ся более жёсткой

Задняя часть снегохода

поднимается

Улучшение демпфирования

неровностей

Усилия на руле увеличи-

ваются

Уменьшение

предварительного

натяжения

Задняя подвеска становить-

ся более мягкой

Задняя часть снегохода

опускается

Ухудшение демпфирования

неровностей

Усилия на руле уменьша-

ются

Улучшаются эксплуата-

ционные характеристики

и управляемость снегохода

в глубоком снегу

См. ниже, чтобы определить правильность
регулировки предварительного натяжения.

mmo2 006 -003 -022_a

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУ-
ЛИРОВКА
A.  Подвеска растянута на полный ход
B.  Подвеска сжата под тяжестью водителя,

пассажира и груза

C.  Разница расстояний «А» и «В», см. табл.

ниже

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

83

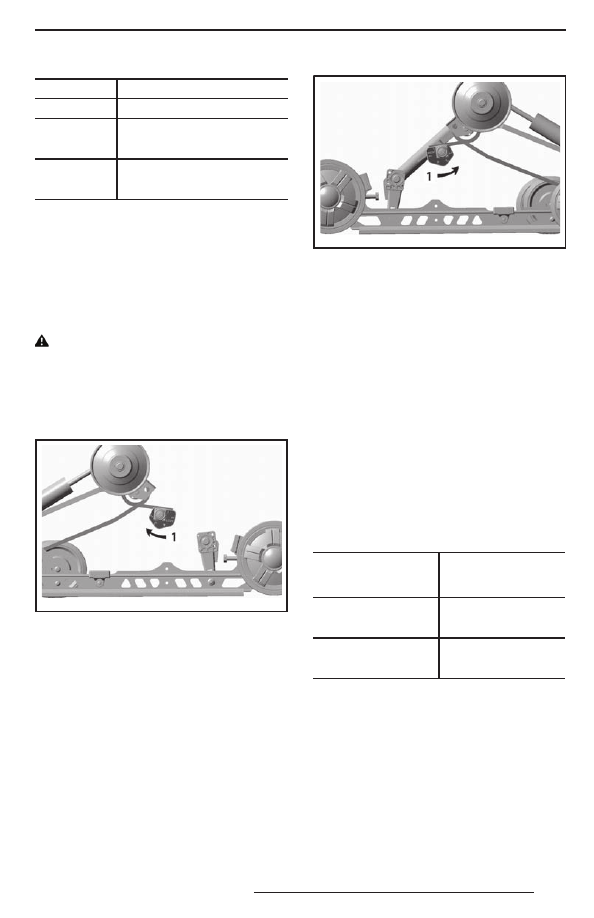

«С», мм

ПРИЧИНА, РЕШЕНИЕ

50—75 мм

Регулировка не требуется

Более 75 мм

Регулировка слишком мягкая.

Увеличить предварительное

натяжение

Менее 50 мм

Регулировка слишком жёсткая.

Уменьшить предварительное

натяжение

ПРИМЕЧАНИЕ: Если указанные значения
недостижимы с оригинальными пружина-
ми, обращайтесь к  авторизованному дилеру
Ski-Doo для установки других пружин.
Для увеличения натяжения пружины, ис-
пользуя  специальное  приспособление,
всегда поворачивайте левый регулировоч-
ный кулачок по часовой стрелке, а правый —
против часовой стрелки.

  Н е   п е р е с т а в л я й т е   р е г у л и -

р о в оч н ы е  к ул ач к и  и з  п о л о ж е -

н и я   « 5 »   в   п о л о ж е н и е  «1»  и л и

из положения «1» в положение «5».

Регулировочные кулачки могут занимать
одно из пяти положений, положение «1» со-
ответствует самым мягким настройкам.

mmo2 007 -009 -011_a

ТИПОВОЙ ВАРИАНТ — SC-5 — ЛЕВАЯ СТОРОНА
1.  Регулировка предварительного натяжения

пружины

(1)

  KYB Pro Series является торговой маркой компании  KYB America LLC.

mmo2 007 -009 -012_a

ТИПОВОЙ ВАРИАНТ — SC-5 — ПРАВАЯ СТОРОНА
1.  Регулировка предварительного натяжения

пружины

Задний амортизатор

Демпфирование хода сжатия заднего
амортизатора
ТОЛЬКО KYB PRO SERIES

®(1)

ПРИМЕЧАНИЕ: Демпфирование хода сжа-
тия на низкой и высокой скоростях регули-
руется одновременно.
Демпфирование хода сжатия на малой ско-
рости определяет реакцию амортизатора
при малой скорости перемещения подвески
(медленные ходы сжатия, обычно при езде
на небольших скоростях).
Демпфирование хода сжатия на высокой
скорости определяет реакцию амортизатора
при высокой скорости перемещения подве-
ски (быстрые ходы сжатия, обычно при езде
на высоких скоростях).

ДЕЙСТВИЕ

РЕЗУЛЬТАТ НА

КРУПНЫХ И МЕЛКИХ

НЕРОВНОСТЯХ

Увеличение усилия

демпфирования хода

сжатия

Более жёсткое демп-

фирование сжатия

Уменьшение усилия

демпфирования хода

сжатия

Более мягкое демпфи-

рование сжатия

Чтобы выполнить регулировку, поворачивай-
те регулятор, расположенный на выносном
резервуаре амортизатора, по часовой стрел-
ке для увеличения усилия демпфирования
хода сжатия или против часовой стрелки
для уменьшения усилия демпфирования
хода сжатия.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

84

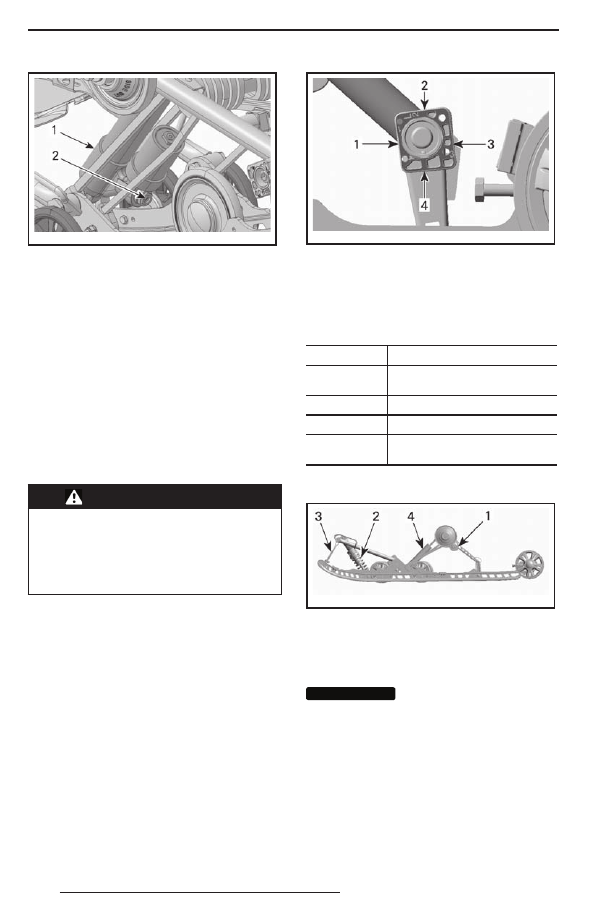

mmo2 010 -003 -013_a

1. Задний амортизатор
2. Регулятор демпфирования хода сжатия

Соединительные блоки

Соединительные блоки оказывают влияние
на управляемость снегохода только во вре-
мя ускорения.
ПРИМЕЧАНИЕ:  При  выборе  настроек
с большим номером снижается как уровень
комфорт, так и перераспределение веса при
ускорении.
Чтобы выполнить регулировку, поворачивай-
те соединительные блоки с помощью при-
способления для регулировки подвески, вхо-
дящего в комплект возимого инструмента.
Установите номер необходимой регулировки
напротив резинового упора.



ПРЕДОСТЕРЕЖЕНИЕ

Оба соединительных блока долж-

ны быть установлены в одина-

ковые положения. В противном

случае поведение снегохода бу-

дет непредсказуемым, а подвеска

может деформироваться.

mmo2 007 -009 -014_a

СОЕДИНИТЕЛЬНЫЙ БЛОК — ВИД СЛЕВА
(«L» — ЛЕВЫЙ, НАНЕСЕНО НА БЛОКЕ)
1. Положение 1 (мин.)
2. Положение 2
3. Положение 3
4. Положение 4 (макс.)

Настройка соединительных блоков

ПОЛОЖЕНИЕ

ИСПОЛЬЗОВАНИЕ

1

Больший подъём лыж при уско-

рении

2

Промежуточная настройка

3

Промежуточная настройка

4

Меньший подъём лыж при уско-

рении

Регулировки задней подве-

ски (SC-5M)

mmo2 007 -009 -005_a

ТИПОВОЙ ВАРИАНТ — SC-5M — РЕГУЛИРУЕ-
МЫЕ КОМПОНЕНТЫ
1. Задние пружины
2. Центральная пружина
3. Ленточный ограничитель
4. Задний амортизатор

ВНИМАНИЕ

ВНИМАНИЕ

Всякий раз после ре-

гулировки задней подвески про-

веряйте  и,  при  необходимости,

регулируйте натяжение гусеницы.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
