ПЕРЕДНЯЯ ЧАСТЬ

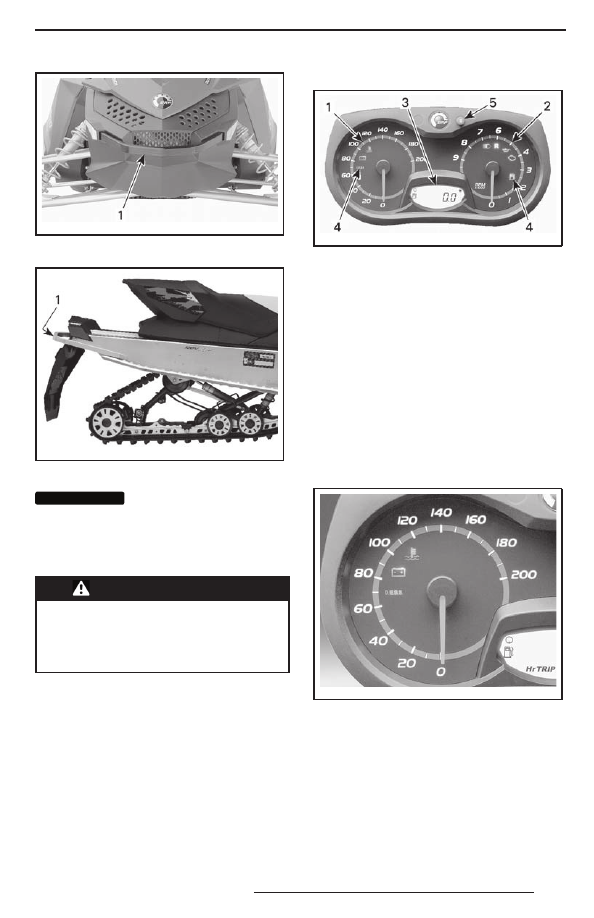

1. Передний бампер

mmo2 010 -003 -009_a

ЗАДНИЙ
1. Задний бампер

ВНИМАНИЕ

ВНИМАНИЕ

Не  буксируйте  и  не

поднимайте снегоход за лыжи.

15)  Аналого-цифровой ин-

формационный центр

(стандарт)



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с при-

боров  отвлекает  внимание  во-

дителя от управления снегохо-

дом и особенно от наблюдения

за окружающей обстановкой.

Описание информационного центра

mmo2 008 -003 -013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: Информационный центр
настроен на заводе для показаний в Бри-
танской системе мер, однако, его настройку
можно изменить для показаний единиц в Ме-
трической системе мер. Для этого следует
обратиться к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения снегохода
в километрах или в милях в зависимости
от выбранной установки.

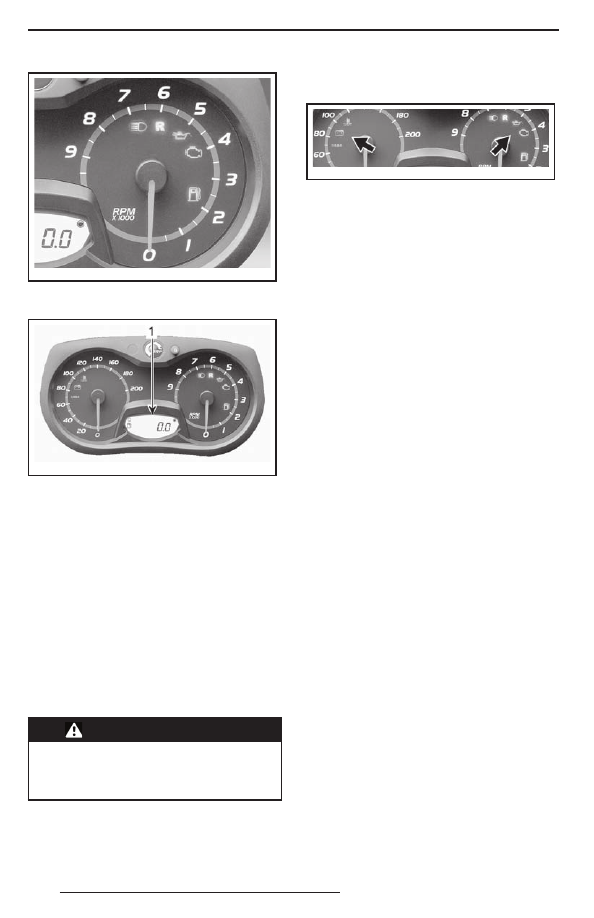

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленчато-
го вала двигателя в оборотах в минуту (об/
мин). Для получения фактической частоты
вращения коленчатого вала необходимо по-
казания прибора умножить на 1000.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003 -013_h

1. Цифровой дисплей

Многофункциональный дисплей использу-
ется для:
–  отображения сообщения WELCOME при

активации электрооборудования;

–  отображения сообщения распознавания

ключа;

–  отображения различных параметров, выб-

ранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активированных
функциях или неисправностях;

–  отображения кодов неисправностей.



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  выполнять  уста-

новки  режимов  информацион-

ного центра во время движения

снегохода.

4)  Сигнальные лампы и предупреж-

дающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в таб-
лице. Для получения более подробной ин-
формации о сигнальных лампах см. раздел
«СИСТЕМА МОНИТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

НЕ ДИСПЛЕЕ

(ТОЛЬКО X И

LIMITED)

ОПИСАНИЕ

Четыре

коротких

звуковых

сигнала

каждые 5

минут

LOW OIL

Двухтактные  двигатели:  низкий  уровень  инжекцион-

ного масла. Остановите снегоход в безопасном месте

и долейте инжекционное масло.

Четырехтактные  двигатели:  низкое  давление  мотор-

ного масла. Остановите снегоход в безопасном месте

и  проверьте  уровень  масла.  При  необходимости  до-

ведите уровень масла до нормы. Если уровень масла

в норме, прекратите эксплуатацию снегохода и свяжи-

тесь с дилером Ski-Doo.

—

—

Низкий  уровень  топлива.  Дисплей  показывает  одно

деление. Дозаправьте топливо как можно раньше.

Продолжи-

тельные

сигналы,

повторяю-

щиеся с не-

большой

частотой

REVERSE

Реверс включён.

3 коротких

звуковых

сигнала

REV. FAIL

Режим реверса не включился — попытайтесь снова.

—

—

Включён дальний свет фар.

—

—

WARM UP

Двигатель  и/или  инжекционное  масло  нуждаются

в прогреве перед началом работы. Частота вращения

принудительно  ограничена  до  момента  достижения

необходимой  температуры  (до 10 минут  во  время

движения). Режим прогрева может включиться после

перезапуска, при эксплуатации при очень низких тем-

пературах.

5) Кнопка SET (S)

Кнопка используется для просмотра и наст-
ройки параметров, отображаемых на много-
функциональном дисплее.
Для сохранения настроек двигатель должен
быть запущен.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой SET (S) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

Функциональные возможности

информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600

600 HO E-TEC

800R E-TEC

800R Power TEK

A) Одометр

X

X

X

X

B)  Счётчик пробега за по-

ездку «A» или «B»

X

X

X

X

C) Счётчик моточасов

X

X

X

X

D) Уровень топлива

X

X

X

X

E)  Температура охлаж-

дающей жидкости

(1)

Opt

Opt

Opt

Opt

F)  Режим консервации

двигателя

N.A.

X

X

N.A.

X = символом «X» обозначаются стандартные функции;

Opt = дополнительное оборудование;

N.A. = не доступно;

(1)  Для отображения температуры охлаждающей жидкости необходима установка дополнительного оборудования. Для

получения дополнительной информации обращайтесь к авторизованному дилеру.

ПРИМЕЧАНИЕ: В заводских условиях много-
функциональный информационный центр
настроен на показания в единицах изме-
рения, принятых в США и Великобритании,
но его можно перенастроить на показания
в метрических единицах. Обратитесь к ав-
торизованному дилеру Ski-Doo.

A) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажмите кноп-
ку SET (S).

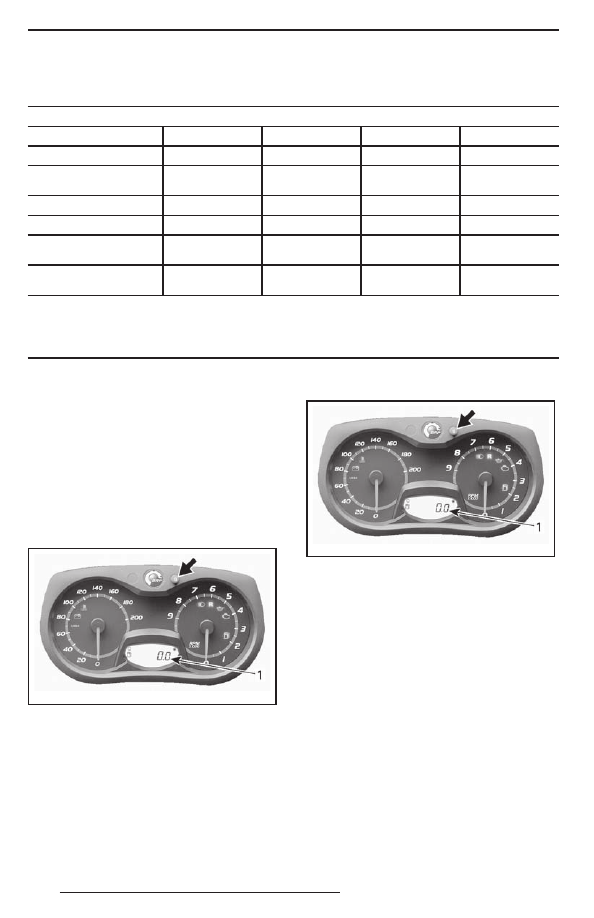

mmo2 008 -003 -013_c

1. Режим одометра

B)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет путь,
пройденный снегоходом с момента послед-
него сброса его показаний.

Для выбора режима счётчика пробега за поезд-
ку (TRIP A/TRIP B) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).
