Snowmobile Polaris IQ (2007-2008 year). Manual - part 42

5.46

Engine and Cooling Systems

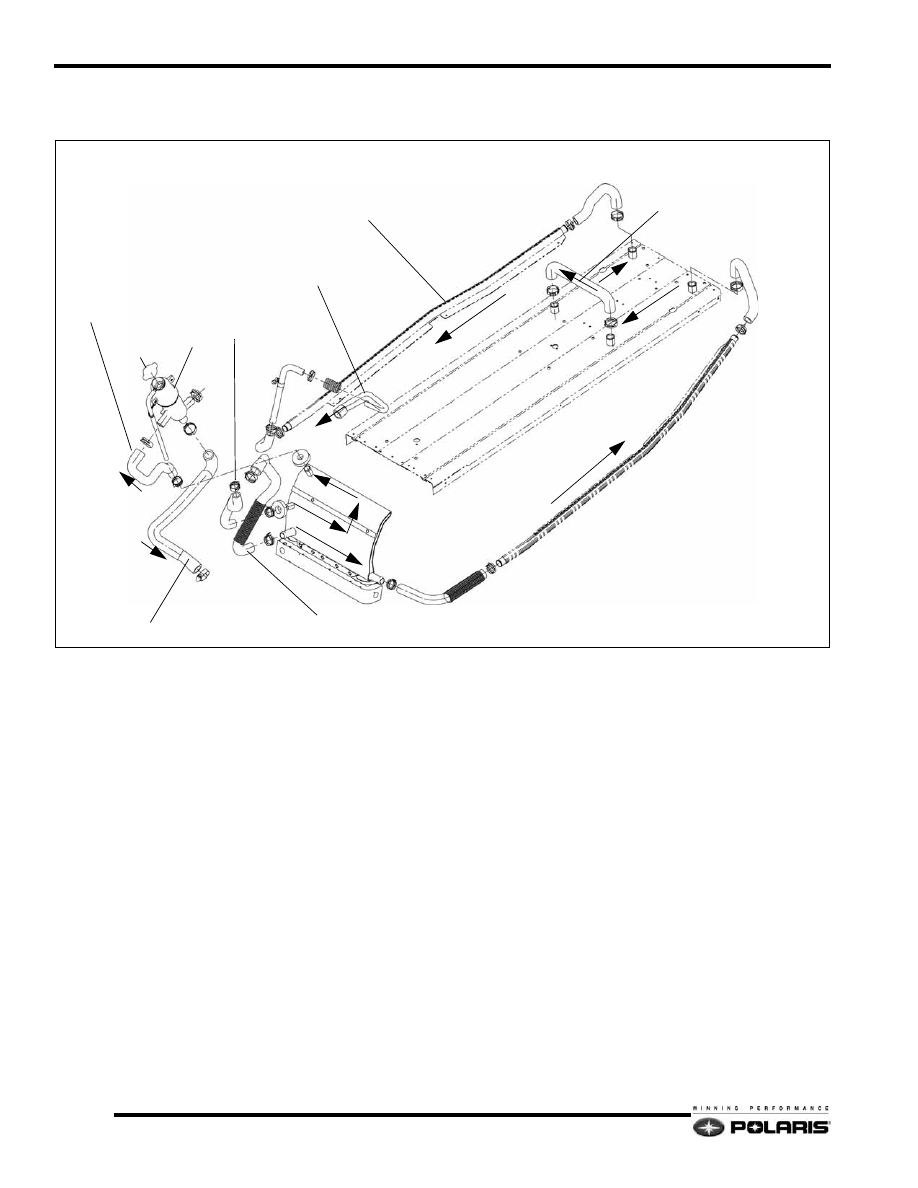

2008 IQ Shift - CFI 600 / 700 121 and Switchback Cooling System

SURGE TANK

CAP

HOSE - SURGE TANK OUT TO ENGINE IN



HOSE - FRT COOLER
OUT TO SURGE TANK



RH PERIMETER COOLER



LH PERIMETER COOLER



CROSS OVER HOSE



FRONT COOLER



HOSE - TUNNEL COOLERS OUT
TO SURGE TANK



(THERMOSTAT OPEN)



HOSE - ENGINE OUT TO TUNNEL COOLER

HOSE - BYPASS TO
FRT COOLER

5.47

Engine and Cooling Systems

5

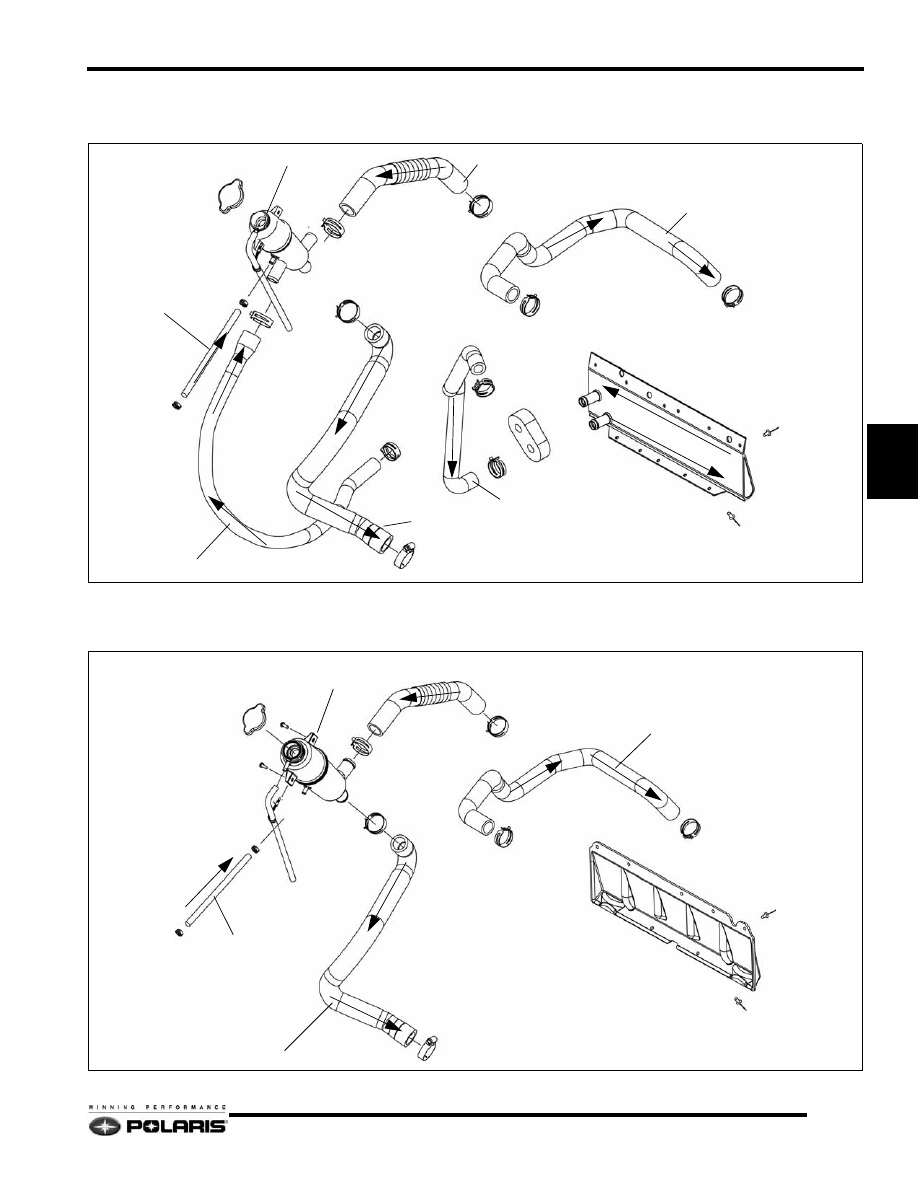

2008 800 CFI RMK 155 Cooling System

2008 800 CFI RMK 163 (No Bypass) Cooling System

GEAR CLAMP



CAP

SURGE TANK

HOSE - TUNNEL COOLER TO SURGE TANK

HOSE - ENGINE OUT TO TUNNEL COOLER

(THERMOSTAT OPEN)



FRONT TUNNEL COOLER



SQUEEZE CLAMPS



HOSE - THROTTLE BODY
OUT TO SURGE TANK

FOAM PAD



HOSE - SURGE TANK TO ENGINE IN



HOSE - CYLINDER HEAD OUT TO FRONT COOLER



HOSE - FRONT COOLER OUT TO SURGE TANK



HOSE - SURGE TANK TO ENGINE IN



FRONT TUNNEL CLOSEOFF PANEL



HOSE - ENGINE OUT TO TUNNEL COOLER

(THERMOSTAT OPEN)



HOSE - TUNNEL COOLER TO SURGE TANK

SURGE TANK

HOSE - THROTTLE BODY OUT TO SURGE TANK

CAP

GEAR CLAMP



SQUEEZE CLAMPS



5.48

Engine and Cooling Systems

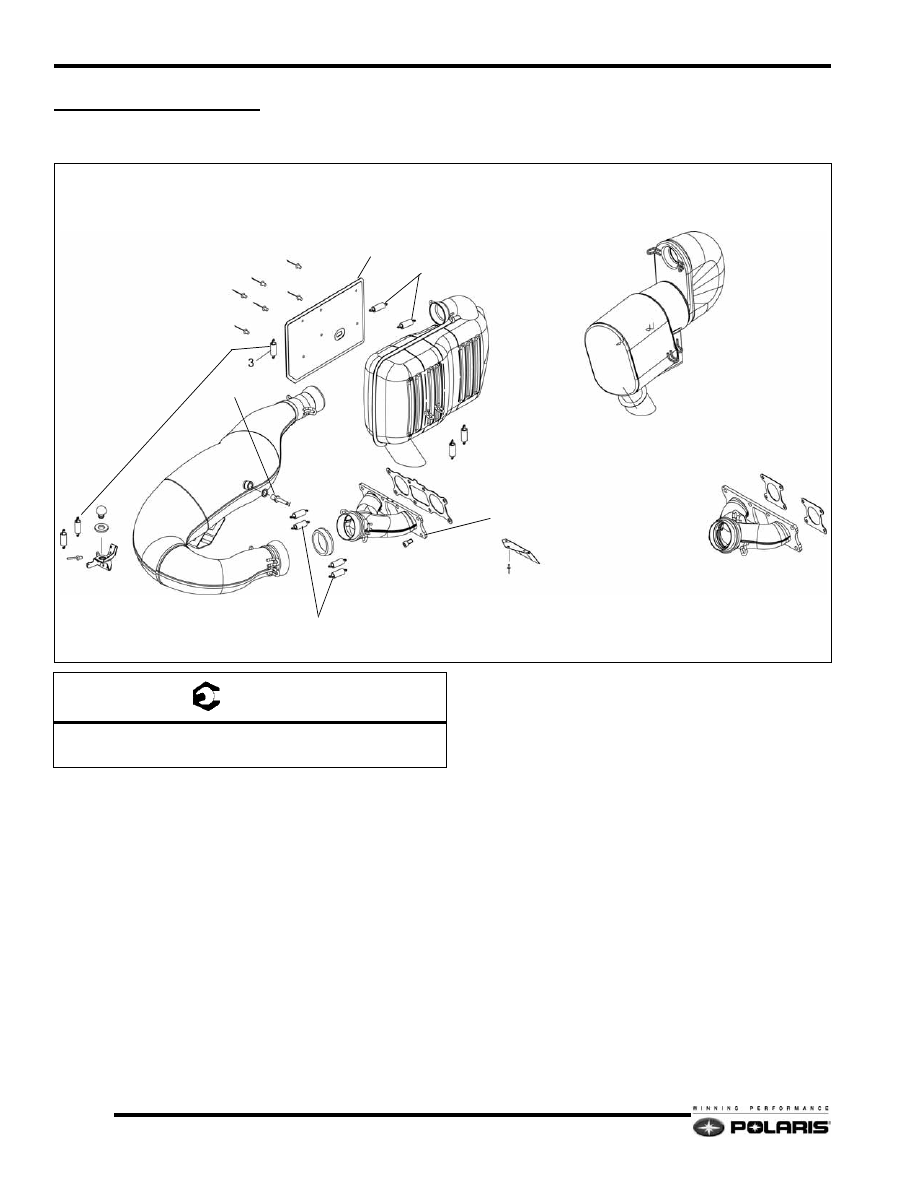

EXHAUST SYSTEMS

Assembly View (Typical)

NOTE:  Always use the stainless steel (gray) springs
to connect the exhaust pipe to the exhaust manifold.

600 / 700 SILENCER



600 / 700 MANIFOLD



SNOW DEFLECTOR



800 SILENCER



HEAT SHIELD



EXHAUST PIPE



EGT SENSOR



ZINC-PLATED (YELLOW) SPRINGS



ZINC-PLATED (YELLOW) SPRINGS



ZINC-PLATED (YELLOW) SPRINGS



STAINLESS STEEL (GRAY) SPRINGS



GASKET



GASKETS



800 MANIFOLD



A



B



= T

A = EGT Sensor: 32 Ft.Lbs. (44 Nm)
B = Exhaust Manifold Fasteners: 22 Ft. Lbs. (30 Nm)

Final Drive and Brakes

6.1

CHAPTER 6

Final Drive and Brakes

6

GEAR RATIO SPEED CHARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2

8.373 CD CHAINCASE SPEED CHARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2

DRIVE GEARS AND CHAINS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.3

DRIVE GEARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.3
DRIVE CHAINS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.3

8.373 CHAINCASE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.4

ASSEMBLY VIEW  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.4
CHAINCASE DISASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5
CHAINCASE ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5

DRIVE TRAIN  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.7

SPEEDOMETER CABLE TYPE DRIVE TRAIN ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . 6.7
ELECTRONIC SPEEDOMETER DRIVE TRAIN ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . 6.8
DRIVESHAFT REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.9

BRAKE SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6.10

OVERVIEW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.10
COMPENSATING PORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.10
GENERAL GUIDELINES  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.11
BRAKE FLUID REPLACEMENT & BLEEDING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.11
MASTER CYLINDER / LEVER SERVICE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.12
BRAKE LINE REPLACEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.13
BRAKE LIGHT SWITCH REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.14
CALIPER REMOVAL  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.14
CALIPER REPLACEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.14
CALIPER ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.15
BRAKE PAD REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.15
BRAKE DISC REPLACEMENT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.15
