Snowmobile Polaris IQ (2007-2008 year). Manual - part 25





4.18

Fuel Systems

MFD Blink Codes

The check engine LED will display a blink code whenever the
ECU determines there is a current problem with one or more of
the sensors. Use Digital Wrench to troubleshoot, fix and clear
the codes.

When a blink code is displayed, the CHECK ENGINE light will
illuminate for 1/2 second “on” and 1/2 second “off” with a 1
second “off” interval between close, except for exhaust
temperature sensor codes where the engine has to run over 3000
RPM for 60 to 90 seconds depending on model to trigger a blink
code.

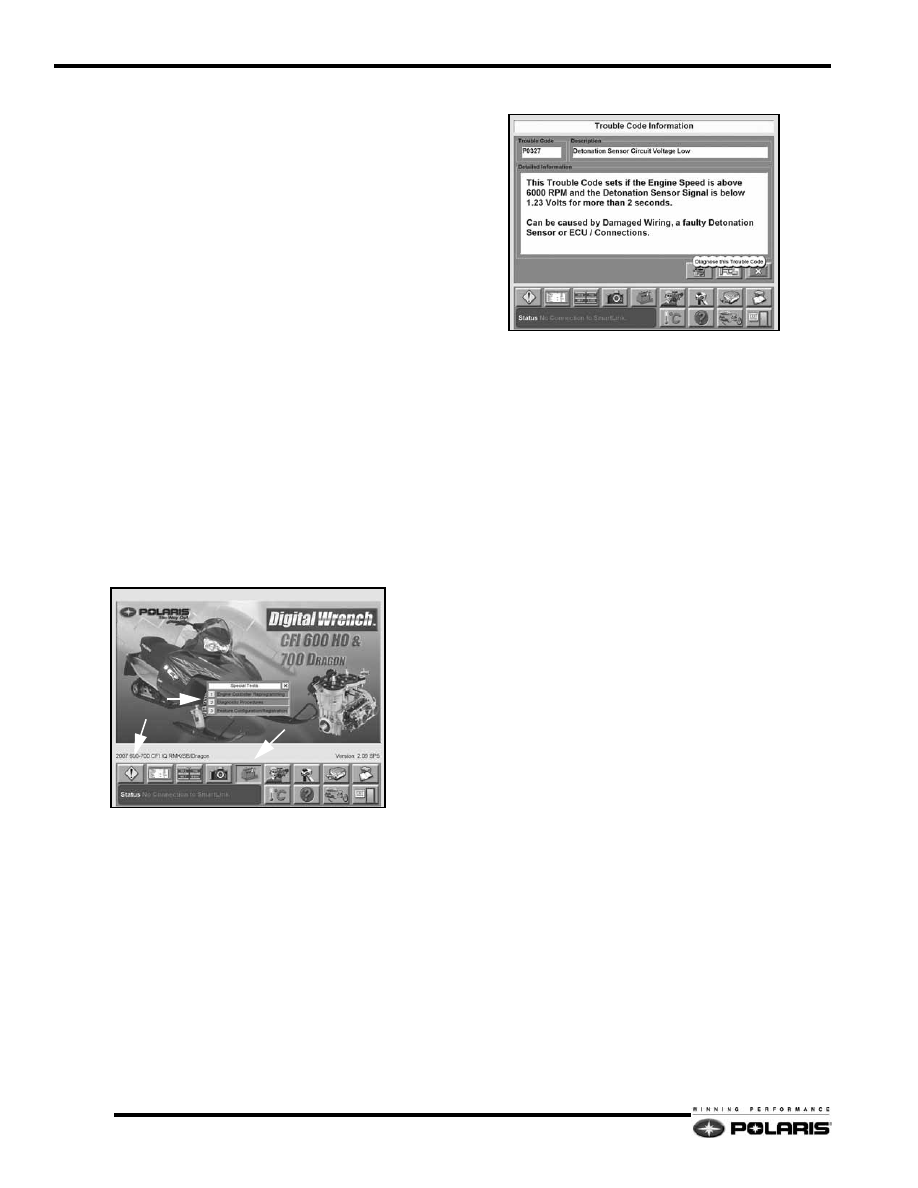

DTC Troubleshooting

Always use the Digital Wrench diagnostic software program to
troubleshoot DTCs, MFD blink codes, and overall performance
problems.

Digital Wrench can be used to display trouble codes and offers
guided diagnostics. Guided diagnostics allows the technician to
perform diagnostic checks in an attempt to isolate the root
problem.

1.

To access trouble codes, click on the “!” button. If any
codes are listed, select a code to proceed.

2.

To access guided diagnostics, click on the “SPECIAL
TESTS” (toolbox) button. Then click “DIAGNOSTIC
PROCEDURES”.

3.

Select a code or system in the ‘SYSTEM CHARTS” menu.
A description of the DTC or system will be displayed.

4.

Click on (A) to activate guided diagnostics.

5.

Click on (B) to view a wiring schematic of the component
or system.

6.

Click on “X” to exit the current screen.

(A) (B)

4.19

Fuel Systems

4

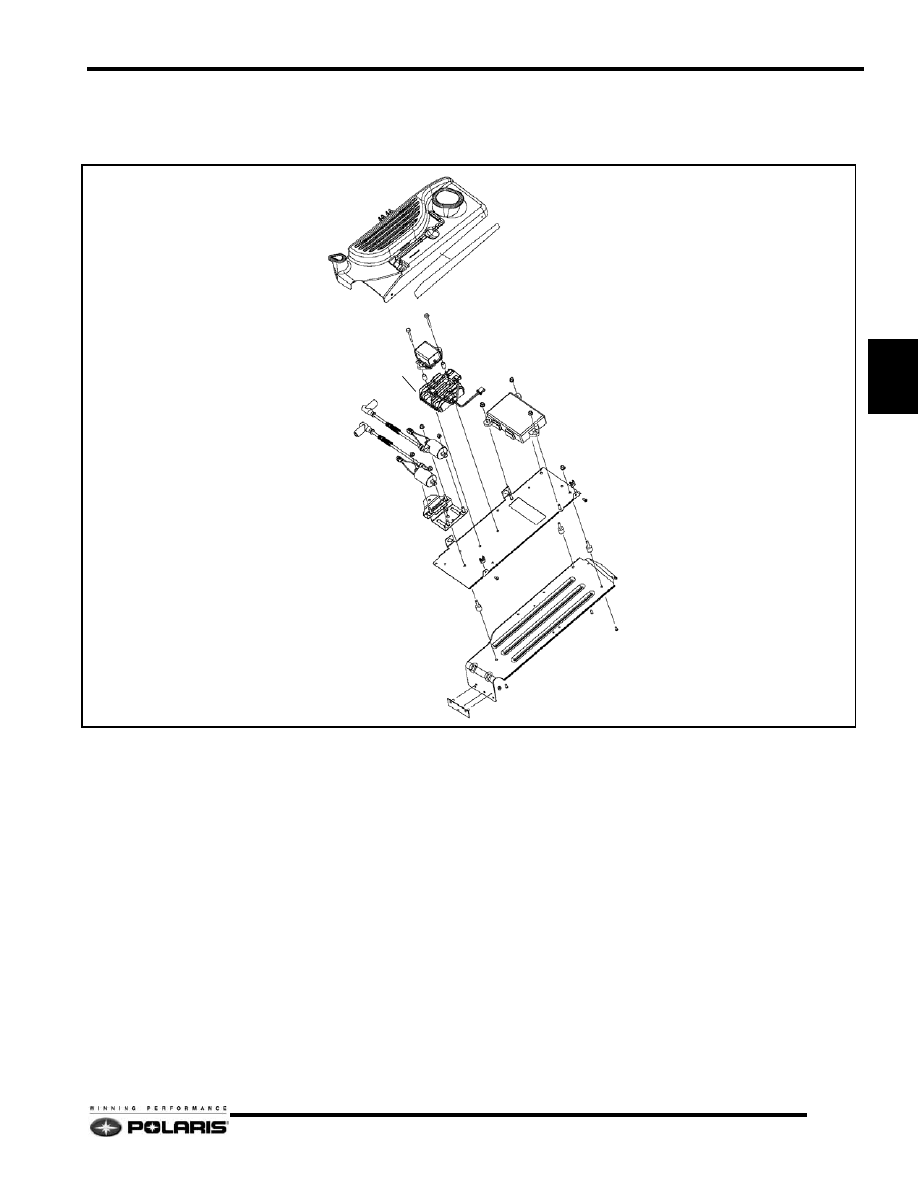

CFI Clutch Guard Electrical Center

COVER / SPARE BELT HOLDER

IGNITION COILS

CAPACITOR

REGULATOR / RECTIFIER

ECU

COIL MOUNT

GUARD PLATE

6 Ft.Lbs. (10 Nm)

6 Ft.Lbs. (10 Nm)

6 Ft.Lbs. (10 Nm)

6 Ft.Lbs. (10 Nm)

4.20

Fuel Systems

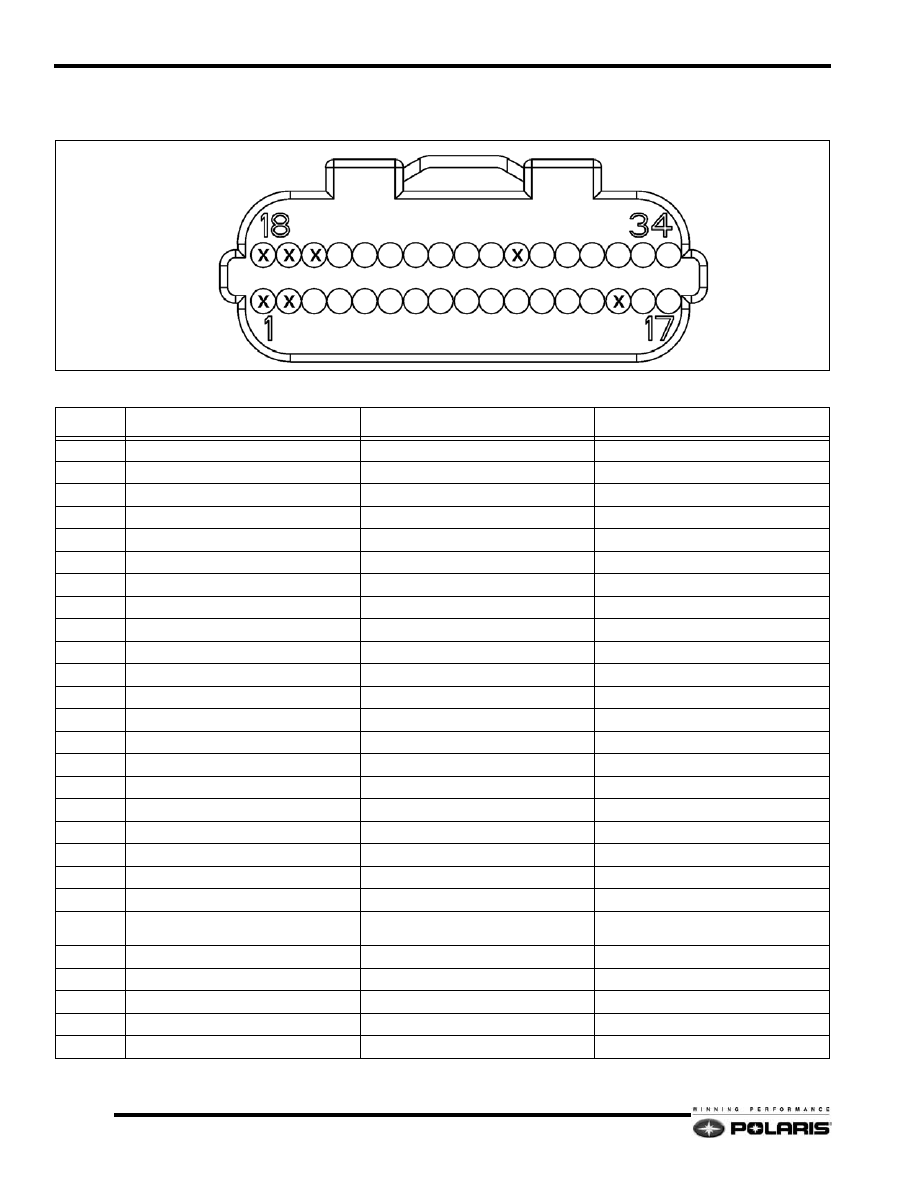

34 Pin CNA ECU Connector

NOTE:  Wire Entry View

P

IN



C

OLOR

G

OES

 T

O

 C

ONNECTOR

F

UNCTION

3

RED/BLUE

SPLICE

K LINE POWER

4

ORANGE

ECU POWER

EXTERNAL POWER

5

WHITE/BLACK

EXHAUST TEMP. SENSOR

SIGNAL

6

BLUE

TBAP

AIR  TEMP  SIGNAL

7

GREEN/BLUE

IGNITION SWITCH

STARTER LOCKOUT

8

RED/WHITE

TBAP

5 VDC POWER SUPPLY

9

GREEN/RED

GROUND SPEED SENSOR SPLICE

SPEED SIGNAL

10

RED/BLACK

ELECTRIC START

BATTERY VOLTAGE

11

WHITE/BLUE

CHASSIS RELAY

COIL GROUND

12

RED/BLACK

THROTTLE FLIPPER SAFETY SWITCH

SOFTWARE BASED IGNITION KILL SIGNAL

13

BROWN

ECU GROUND SPLICE

ECU GROUND

14

RED/BLUE

CHASSIS / HOOD #2

WATER TEMP. SIGNAL

16

YELLOW/RED

CHASSIS / HOOD #1

TACHOMETER SIGNAL

17

ORANGE

REGULATOR / RECTIFIER

VOLTAGE BOOST POWER

21

PINK

DIAGNOSTIC

K-LINE

22

GRAY

GRAY SPLICE

MODE SELECT

23

WHITE

CHASSIS/HOOD #1

PERC LED

24

GREEN

TBAP

PRESSURE SENSOR SIGNAL

25

BLUE/WHITE

CHASSIS / HOOD #1

OVERHEAT / DET LED

26

ORANGE/GREEN

ELECTRIC START

CHARGE RELAY COIL GROUND

27

BLACK/WHITE

DIAGNOSTIC SPLICE - CHASSIS / HOOD #1

DIAGNOSTICS / CHECK ENGINE LED

29

BLACK

TETHER / IGN. SWITCH / SAFETY SLAP
SWITCH

HARDWARE STOP - IGNITION KILL SIGNAL

30

BLACK/BLUE

SENSOR GROUND SPLICE #1

SENSOR GROUND

31

GRAY

LH CONTROL

PERC SIGNAL

32

RED

REGULATOR POWER SPLICE

REGULATED POWER

33

ORANGE

REGULATOR / RECTIFIER

VOLTAGE BOOST POWER

34

ORANGE

REGULATOR / RECTIFIER

VOLTAGE BOOST POWER

4.21

Fuel Systems

4

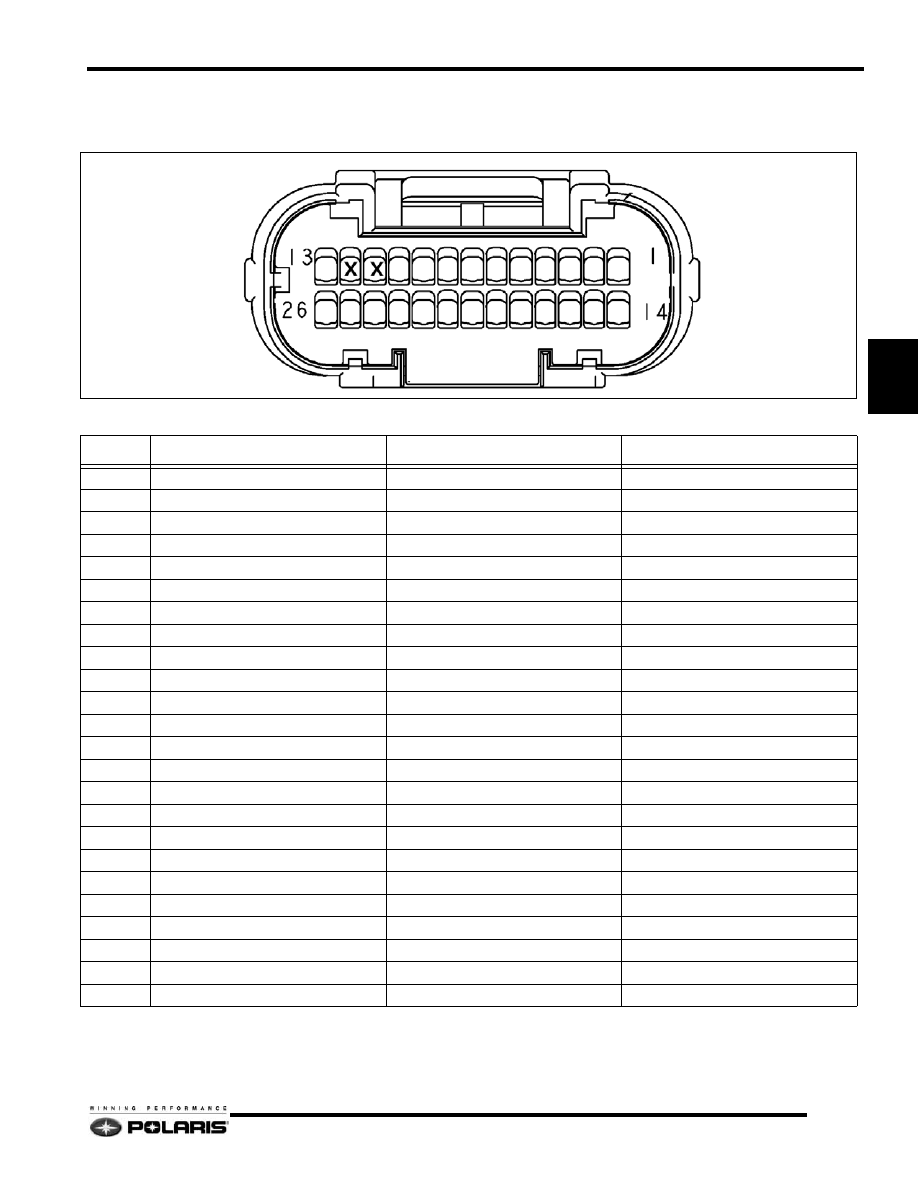

26 Pin CNB ECU Connector

NOTE: Wire Entry View

P

IN



C

OLOR

G

OES

 T

O

 C

ONNECTOR

F

UNCTION

1

ORANGE

PTO IGNITION COIL

COIL POWER

2

BLUE / YELLOW

STATOR - FUEL INJECTOR COIL

FUEL INJECTOR POWER COIL

3

BLUE / YELLOW

STATOR - FUEL INJECTOR COIL

FUEL INJECTOR POWER COIL

4

GREEN

STATOR - CRANK POSITION SENSOR

5 TOOTH COIL SIGNAL

5

WHITE

STATOR - CRANK POSITION SENSOR

2 TOOTH COIL SIGNAL

6

YELLOW

MAG FULL LOAD INJECTOR

INJECTOR CONTROL GROUND

7

YELLOW / WHITE

MAG PART LOAD INJECTOR

INJECTOR CONTROL GROUND

8

GREEN

PTO FULL LOAD INJECTOR

INJECTOR CONTROL GROUND

9

GREEN / WHITE

PTO PART LOAD INJECTOR

INJECTOR CONTROL GROUND

10

RED / WHITE

TPS

5 VDC POWER SUPPLY

13

WHITE / YELLOW

EV SOLENOID

SOLENOID CONTROL GROUND

14

BROWN

MAG IGNITION COIL / STATOR / STATOR

GROUND

15

GREEN / RED

STATOR - EXCITER COIL

EXCITER COIL

16

GREEN / YELLOW

STATOR - EXCITER COIL

EXCITER COIL

17

WHITE / GREEN

CRANK POSITION SENSOR

5 TOOTH COIL GROUND

18

WHITE / RED

CRANK POSITION SENSOR

2 TOOTH COIL GROUND

19

BLACK / BLUE

DETONATION SENSOR

GROUND

20

PURPLE

DETONATION SENSOR

SENSOR SIGNAL

21

RED / BLUE

MAG / PTO FULL LOAD INJECTOR

INJECTOR POWER SUPPLY

22

RED / BLUE

MAG / PTO PART LOAD INJECTOR

INJECTOR POWER SUPPLY

23

AQUA

TPS SENSOR

SIGNAL

RETURN

24

BLACK / BLUE

COOLANT TEMP. SENSOR / TPS

SENSOR GROUND

25

YELLOW

COOLANT TEMP. SENSOR

SENSOR SIGNAL RETURN

26

RED

EV SOLENOID

REGULATED VOLTAGE
