4 1

Модели с коробкой передач

Выньте щуп и проверьте уровень масла,
который должен находиться на уровне
меток.

ПРИМЕЧАНИЕ. Перед первым пуском
двигателя уровень масла может быть
выше метки "Полный". После первой поC
ездки масло заполнит верхние полости
для смазки, и его уровень понизится.

ПРИМЕЧАНИЕ. Пользуйтесь только рекоC
мендованными сортами масла. Не смеC
шивайте синтетическое масло с маслами
другого типа.

1. Метка «Полный»
2. Метка пониженного уровня

Уровень моторного масла

Модели 4?ТЕС

Двигатель должен иметь нормальную раC
бочую температуру. Остановите снегоход
на ровной горизонтальной поверхности.
Запустите двигатель и дайте ему прораC
ботать 30 сек на холостом ходу. ОстаноC
вите двигатель, протрите щуп. Для проC
верки уровня масла полностью вверните
щуп. Уровень масла должен находиться
между метками минимума и максимума
на щупе.

Система смазки двигателя

Поддерживайте достаточный уровень реC
комендованного моторного масла в бачC
ке инжекционной системы смазки двигаC
теля.

ВНИМАНИЕ. Не допускайте полной выC
работки запаса масла.

✩

✩

✩

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

Контролируйте уровень и доливайте
моторное масло в бачок при каждой
заправке снегохода топливом. Вытри?
те насухо все брызги и потеки масла.
Масло – легковоспламеняющийся
продукт.

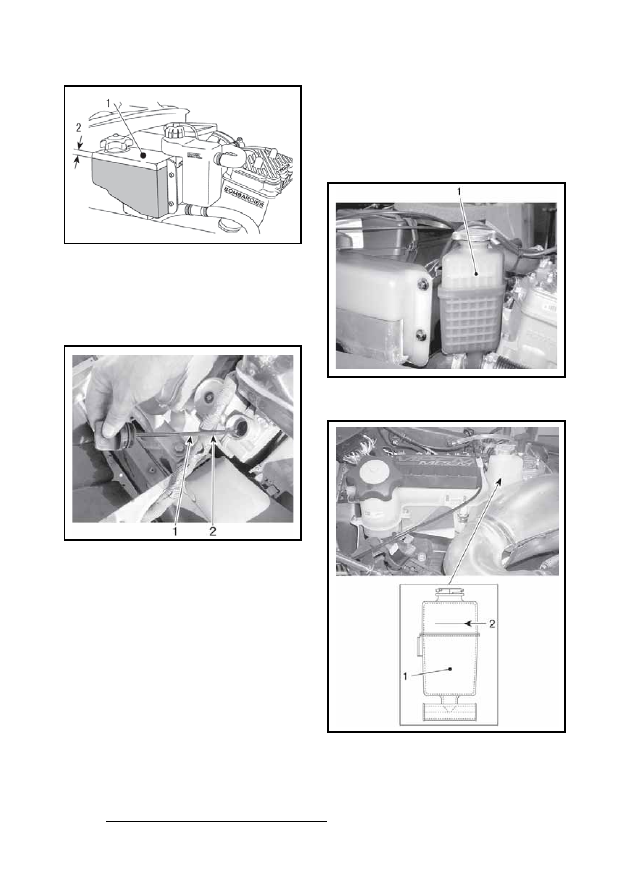

1. Бачок инжекционной системы

смазки двигателя

2. Максимальный уровень масла

(13 мм от верха бачка)

4 2

1. Бачок охлаждающей жидкости
2. Уровень COLD LEVEL

ПРИМЕЧАНИЕ: При низкой температуре
уровень охлаждающей жидкости может
быть чуть ниже метки на стенке бачка.

При необходимости доливки или полной
замены охлаждающей жидкости обратиC
тесь к дилеру Lynx.

1. Бачок инжекционной системы

смазки двигателя

2. Максимальный уровень масла

(13 мм от верха бачка)

Модель 4?ТЕС

1. Максимальный уровень
2. Минимальный уровень

Разница объемов масла между двумя
метками составляет 0,5 л.

Через отверстие в щупе долейте синтеC
тическое масло Bombardier 0W40 до треC
буемого уровня.

Система охлаждения

Проверьте уровень охлаждающей жидкоC
сти при комнатной температуре. Уровень
жидкости на холодном двигателе нахоC
дится около метки COLD LEVEL на стенке
бачка.

1. Метка COLD LEVEL

4 3

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Демонтаж

Обратитесь к авторизованному Дилеру
Lynx.

1. Бачок охлаждающей жидкости
2. Уровень COLD LEVEL

✩

✩

✩

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

Не заряжайте аккумуляторную бата?
рею на борту снегохода. Электролит
батареи содержит ядовитую и агрес?
сивную по отношению к металлам
серную кислоту. В случае попадания
на кожу смойте кислоту водой и не?
медленно обратитесь к врачу.

✩

✩

✩

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

ЧЕРНЫЙ провод аккумуляторной ба?
тареи всегда необходимо отсоеди?
нять первым и подсоединять послед?
ним.

✩

✩

✩

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

При повреждении аккумуляторной ба?
тареи и необходимости ее демонтажа
наденьте непромокаемые перчатки.

✩

✩

✩

✩

✩ ПРЕДОСТЕРЕЖЕНИЕ

Крышки секций аккумуляторной бата?
реи не имеют вентиляционных отвер?
стий. Убедитесь, что вентиляционная
трубка не засорена.

ОСТОРОЖНО. Пролитый электролит неC
медленно смойте его раствором пищевой
соды и воды во избежание повреждения
компонентов снегохода.

Сухая аккумуляторная батарея

Батареи этого типа не требуют обслужиC
вания.

ПРИМЕЧАНИЕ. Летом, когда снегоход не
используется, перезаряжайте аккумуляC
торную батарею (в том числе и сухую) не
реже одного раза в месяц.

4 4

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чистка и защитная смазка

Очистите снегоход от грязи и следов
ржавчины.

Для чистки снегохода пользуйтесь тольC
ко фланелевой тканью (или аналогичной).

ВНИМАНИЕ. Мягкая фланелевая ткань
не оставляет царапин на обрабатываемых
поверхностях.

Пользуйтесь фланелью для протирки ветC
рового стекла и капота.

Для чистки снегохода, включая его нижC
ний поддон и металлические детали,
пользуйтесь чистящим средством
Bombardier Cleaner (номер 293 110 001
(аэрозольный баллон 400 г) и 293 110 002
(емкость 4 л)).

ОСТОРОЖНО. Не применяйте BombardC
ier Cleaner для чистки табличек и винилоC
вых деталей.

Для ухода за виниловыми и пластиковыC
ми деталями предназначено чистящее
средство Vinyl & Plastic Cleaner (номер
413 711 200, 6 бутылей по 1 л).

Для удаления царапин с поверхности ветC
рового стекла и капота пользуйтесь комC
плектом Bombardier Scratch Remover Kit
(изделие 861 774 800).

ОСТОРОЖНО. Запрещается применять
сильные моющие средства, обезжириваC
тели, краскорастворители, ацетон, вещеC
ства, содержащие хлор, и другие агресC
сивные средства для чистки корпуса снеC
гохода и пластмассовых деталей.

Для чистки блоков и шкивов рекомендуC
ем пользоваться чистящим средством
Pulley Flange Cleaner (номер 413 711 809).

Осмотрите корпус снегохода, устраните
замеченные дефекты.

Закрасьте мелкие точечные дефекты на
металлических деталях. На все металлиC
ческие детали, включая хромированные
стержни амортизаторов, распылите заC
щитную смазку Bombardier Lube (изделие
293 600 016).

Нанесите защитную восковую пасту на
корпус снегохода и все окрашенные деC
тали рамы.

ПРИМЕЧАНИЕ. Наносите пасту только на
поверхности с блестящей, глянцевой отC
делкой. Накройте снегоход чехлом, чтоC
бы во время хранения на его корпусе не
скапливалась пыль.

ВНИМАНИЕ. Снегоход должен хранитьC
ся в сухом прохладном месте. Накройте
снегоход непрозрачным чехлом, чтобы
защитить пластмассовые детали и лакокC
расочное покрытие от воздействия солC
нечных лучей.

Приподнимите заднюю часть снегохода
так, чтобы гусеница не касалась опорной
поверхности. Поставьте снегоход на меC
ханическую опору.

ПРИМЕЧАНИЕ. Не ослабляйте натяжение
гусеничной ленты.

Снятие и установка ремня вариатора

Все модели

1.

Снимите колпачок шнура безопасноC
сти с выключателя двигателя. ОткройC
те капот моторного отсека.
