REAR SUSPENSION/TRACK/TRACTION

7.10

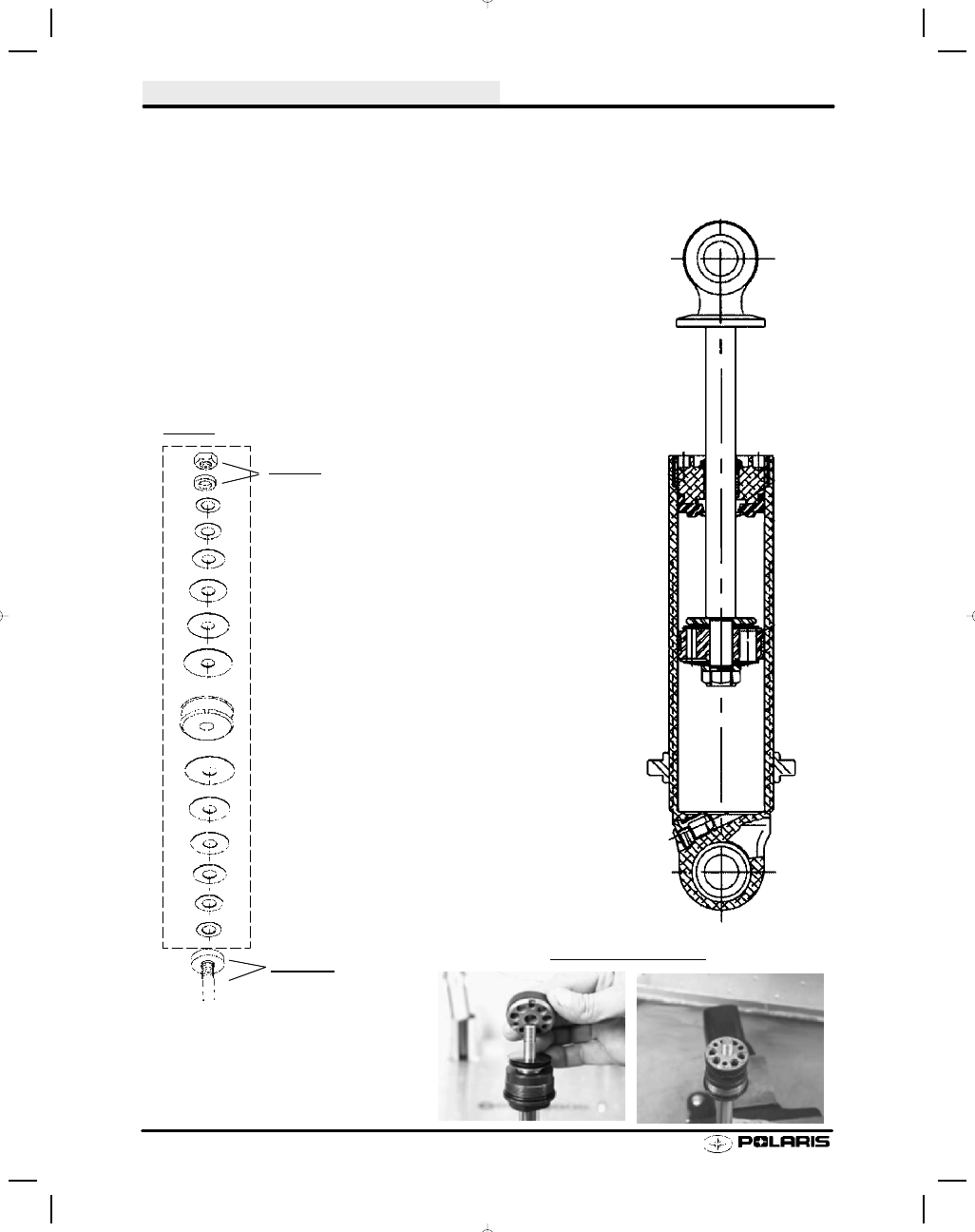

Front Track Shock - 440 Pro X Fan -- Ryde FX
P/N 7042205

Walker Evans Racing Shock -- PN 7042205
Shock Design Details (Inches)
Travel

3.74

. . . . . . . . . . . . . . .

Extended Length

11.98

. . . . .

Compressed Length

8.24

. .

IFP Depth

N/A

. . . . . . . . . . .

Nitrogen

300 psi

. . . . . . . . . . . .

Oil Capacity

100--110 cc

. . . . . . . . .

Hose Length

N/A

. . . . . . . . .

Piston (orifice .086)

Lock nut

.700x.010
.800x.010
.900x.010
1.000x.010
1.100x.010
1.250x.010

Compression

Rebound

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

1.300x.008
.900x.008
1.250x.008
1.000x.008
.900x.010
.800x.010

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

REAR SUSPENSION/TRACK/TRACTION

7.11

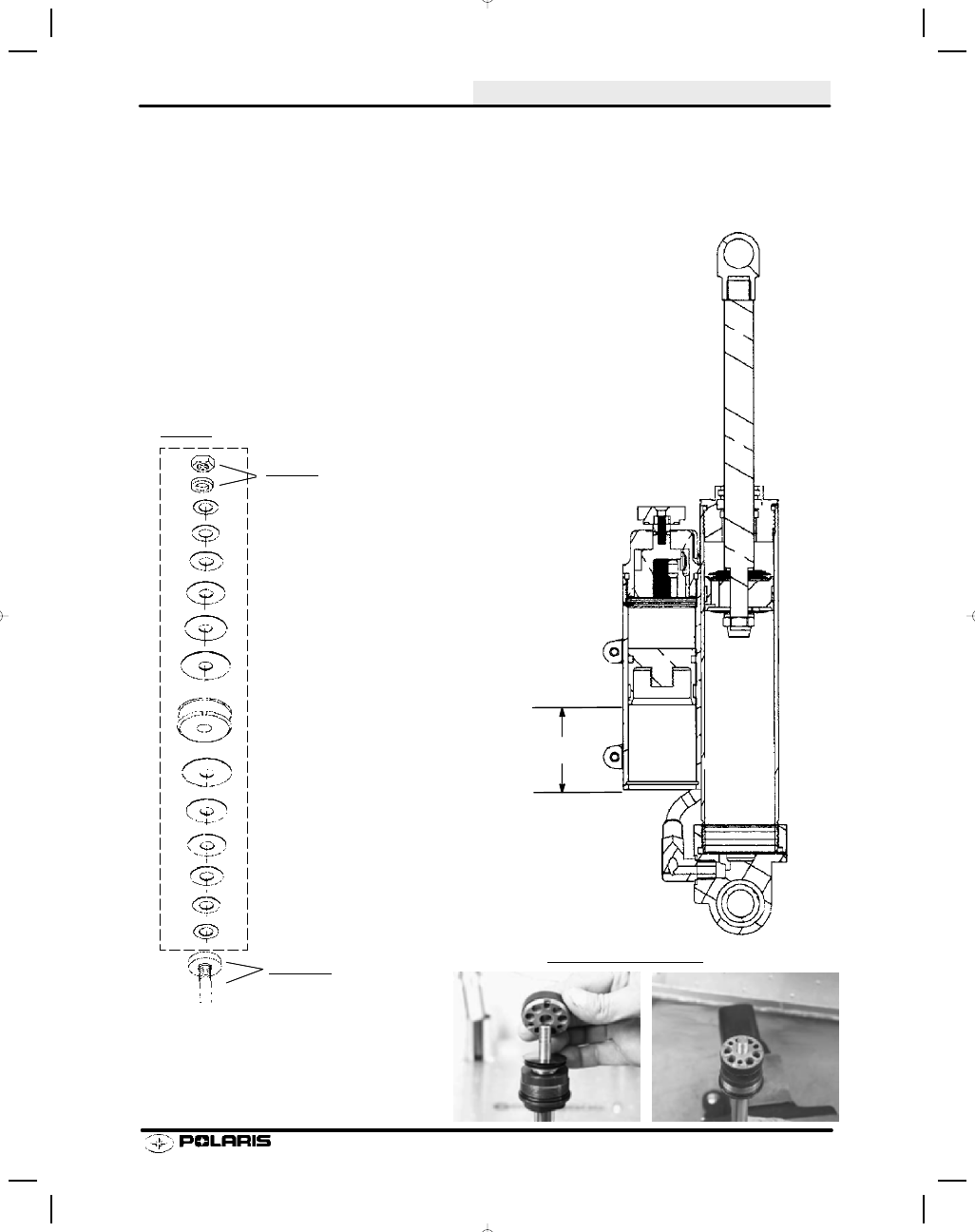

Rear Track Shock - 440 Pro X Fan -- Ryde FX
P/N 7042184

Walker Evans Racing Shock -- PN 7042184
Shock Design Details (Inches)
Travel

5.35

. . . . . . . . . . . . . . .

Extended Length

14.493

. . . . .

Compressed Length

9.593

. .

IFP Depth

2.10

. . . . . . . . . . .

Nitrogen

200 psi

. . . . . . . . . . . .

Oil Capacity

164 cc

. . . . . . . . .

Hose Length

N/A

. . . . . . . . .

Piston (orifice .070)

Lock nut

.700x.012
.800x.012
.900x.008
1.000x.010
1.100x.012
1.250x.012
1.250x.015

Compression

Rebound

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

1.300x.008
.900x.008
1.250x.008
1.100x.008
1.000x.008
.900x.010
.800x.010

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

REAR SUSPENSION/TRACK/TRACTION

7.12

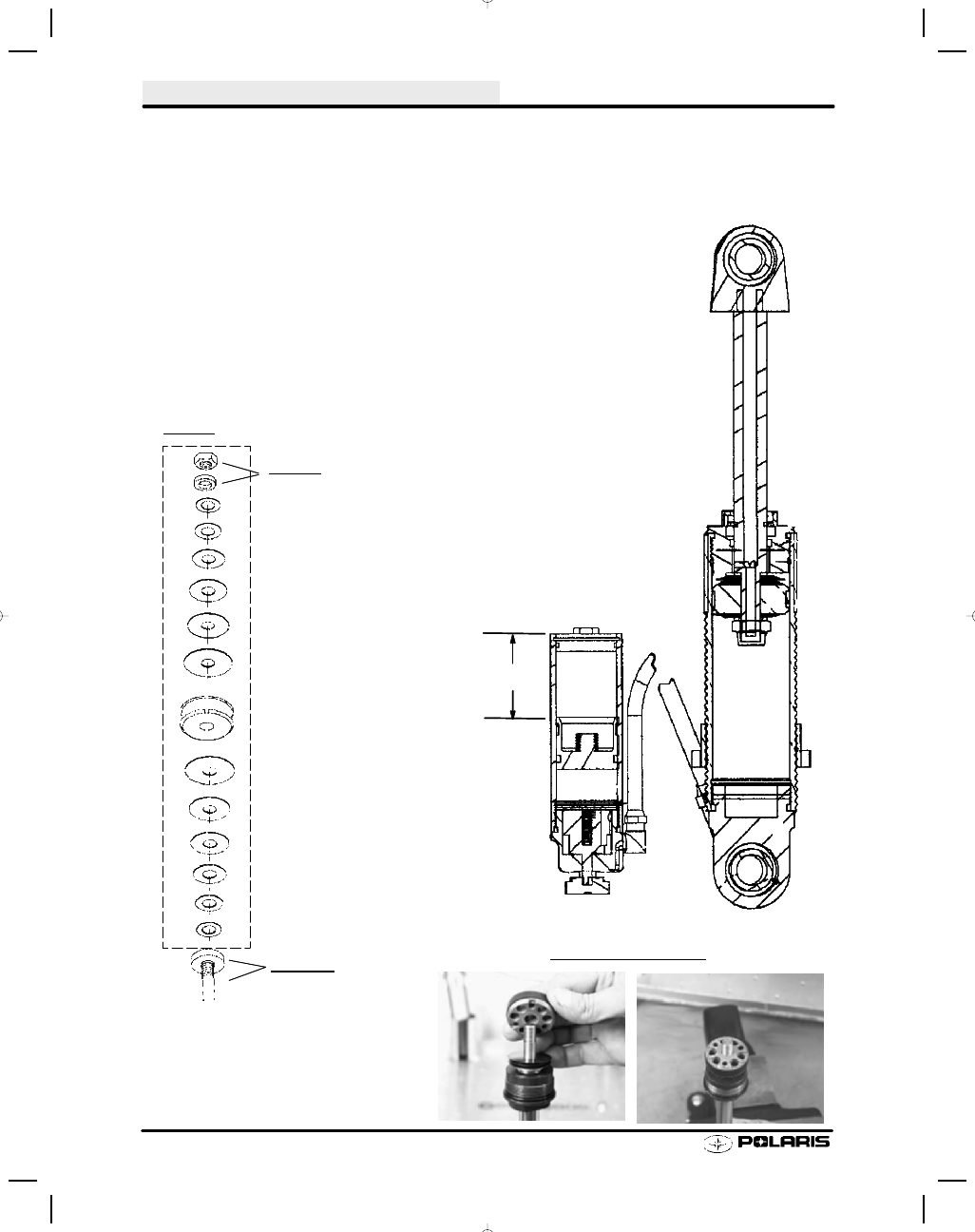

Front Track Shock - 440 Pro X -- Walker Evans Racing
P/N 7042178

Walker Evans Racing Shock -- PN 7042178
Shock Design Details (Inches)
Travel

3.76

. . . . . . . . . . . . . . .

Extended Length

12.00

. . . . .

Compressed Length

8.23

. .

IFP Depth

2.0

. . . . . . . . . . .

Nitrogen

200 psi

. . . . . . . . . . . .

Oil Capacity

170 cc

. . . . . . . . .

Hose Length

29.0

. . . . . . . . .

IFP Depth

Piston (orifice .052)

Lock nut

.625 x .065 (Nut Backing Washer)

.700 x .012

.800 x .012

.900 x .012

1.000 x .012

1.10 x .012

.700 x .010

1.200 x .012

Compression

Rebound

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

1.300 x .015

1.300 x .015

1.250 x .015

1.100 x .015

1.000 x .015

.900 x .012

.800 x .012

.700 x .012

1.000 x .090

Walker Evans Racing Shock -- PN 7042178
Shock Design Details (Inches)
Travel

3.76

. . . . . . . . . . . . . . .

Extended Length

12.00

. . . . .

Compressed Length

8.23

. .

IFP Depth

2.0

. . . . . . . . . . .

Nitrogen

200 psi

. . . . . . . . . . . .

Oil Capacity

170 cc

. . . . . . . . .

Hose Length

29.0

. . . . . . . . .

IFP Depth

Piston (orifice .052)

Lock nut

.625 x .065 (Nut Backing Washer)

.700 x .012

.800 x .012

.900 x .012

1.000 x .012

1.10 x .012

.700 x .010

1.200 x .012

Compression

Rebound

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

1.300 x .015

1.300 x .015

1.250 x .015

1.100 x .015

1.000 x .015

.900 x .012

.800 x .012

.700 x .012

1.000 x .090

REAR SUSPENSION/TRACK/TRACTION

7.13

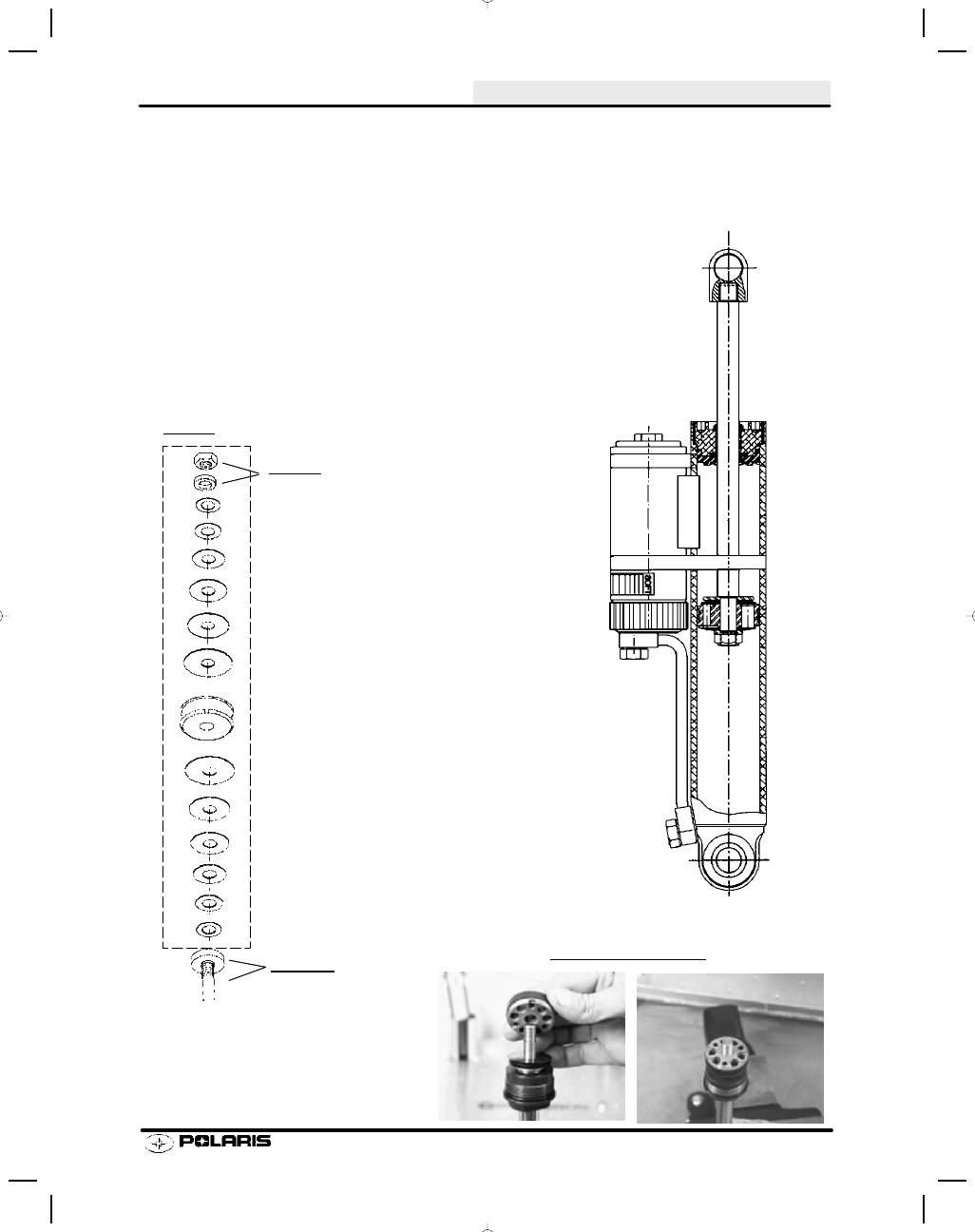

Rear Track Shock - 440 Pro X -- Walker Evans Racing
P/N 7042179

IFP Depth

Piston (orifice .052)

Compression

Rebound

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

Walker Evans Racing Shock -- PN 7042179
Shock Design Details (Inches)
Travel

6.27

. . . . . . . . . . . . . . .

Extended Length

18.00

. . . . .

Compressed Length

11.738

. .

IFP Depth

2.0

. . . . . . . . . . .

Nitrogen

200 psi

. . . . . . . . . . . .

Oil Capacity

235 cc

. . . . . . . . .

Hose Length

7.0

. . . . . . . . .

Lock nut

.625 x .065 (Nut Backing Washer)

.700 x .010

.800 x .010

.900 x .010

1.000 x .010

.800 x .010

1.10 x .010

.800 x .010

1.200 x .010

Compression

Rebound

Shaft End

Nut End

Valving

Stack shown as placed on the
shock rod with rod in a vice.

PISTON ORIENTATION

1.300 x .012

.800 x .012

1.200 x .012

.800 x .012

1.100 x .010
1.000 x .010

.900 x .010
.800 x .010
.700 x .010

1.250 x .015
1.100 x .012
1.000 x .012

.900 x .012
.800 x .012
.875 x .090
